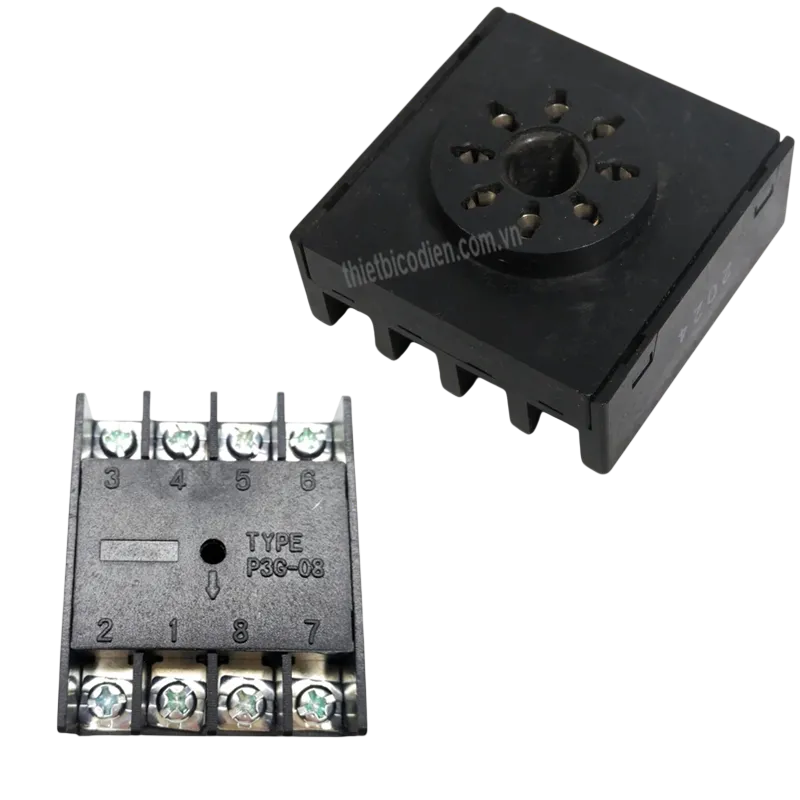

Đế 8 chân tròn P3G-08

Đế 8 chân tròn P3G-08 – Socket timer, relay lắp phía sau

Đế 8 chân tròn P3G-08 là socket kết nối dành cho timer, relay và các thiết bị điều khiển sử dụng chuẩn 8 chân tròn tương thích. Đặc trưng của dòng P3G-08 là kiểu đế 8 chân lắp phía sau, giúp đưa các chân của thiết bị cắm ra cọc đấu dây để kết nối với nguồn, mạch điều khiển và tải bên ngoài.

Model P3G-08 được nhiều nhà sản xuất phụ kiện điện công nghiệp cung cấp, trong đó có các phiên bản sản xuất tại Trung Quốc. Vì cùng mã P3G-08 có thể tồn tại nhiều phiên bản thương mại khác nhau, người dùng nên kiểm tra trực tiếp kích thước, vật liệu, định mức điện và thiết bị tương thích của đúng sản phẩm được cung cấp trước khi lắp đặt.

Ưu điểm và tính năng nổi bật của đế P3G-08

• Sử dụng cấu trúc 8 chân tròn kiểu octal, phù hợp với timer hoặc relay có chuẩn chân tương ứng.
• Thiết kế dạng socket giúp tháo và thay thiết bị cắm mà không cần tháo toàn bộ dây của mạch điều khiển.
• Cọc đấu dây dạng vít hỗ trợ kết nối dây dẫn thuận tiện trong quá trình thi công và bảo trì.
• Dạng back mounting socket phù hợp với các phương án lắp timer hoặc relay qua mặt bảng, trong đó đế kết nối nằm ở phía sau thiết bị.
• Giúp tách phần thiết bị điều khiển khỏi hệ thống dây cố định, hỗ trợ kiểm tra và thay thế nhanh khi bảo dưỡng.
• Có thể sử dụng trong mạch timer, relay trung gian, mạch điều khiển contactor và nhiều hệ thống tự động hóa công nghiệp khi chuẩn chân tương thích.

Chức năng, nguyên lý hoạt động và ứng dụng của P3G-08

Chức năng kết nối của socket P3G-08

Socket P3G-08 là phần tử kết nối thụ động. Khi timer hoặc relay 8 chân được cắm vào, từng chân kim loại của thiết bị tiếp xúc với phần dẫn điện tương ứng bên trong đế; đường điện sau đó được đưa ra các terminal để kết nối với nguồn và mạch bên ngoài.

P3G-08 không tự tạo tín hiệu, không có chức năng định thời và cũng không tự đóng cắt tải. Chức năng của từng chân như nguồn, cuộn coil, COM, NO hoặc NC được quyết định bởi sơ đồ của timer hoặc relay đang cắm trên đế. Vì vậy, phải đối chiếu đúng sơ đồ chân của thiết bị trước khi đấu dây.

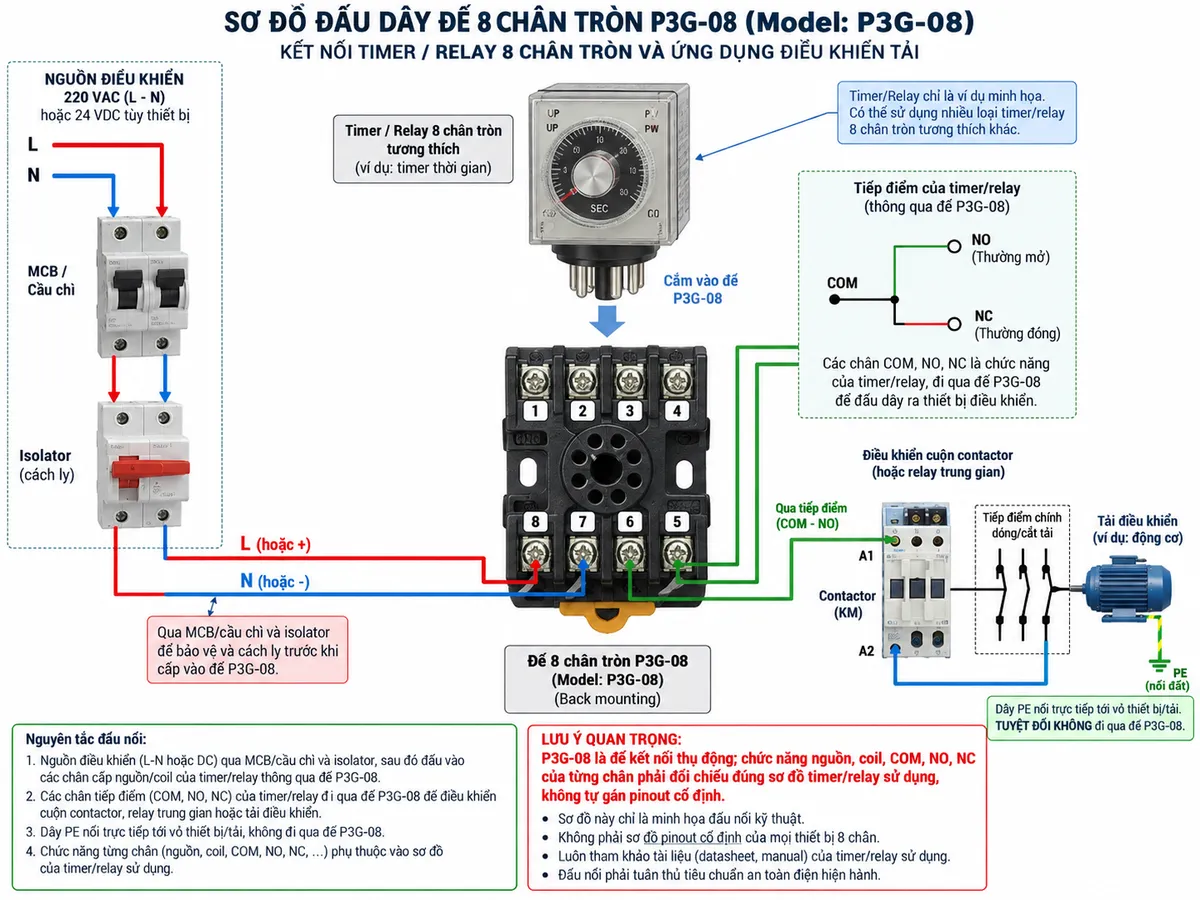

Sơ đồ đấu dây và kết nối

Trong một mạch điển hình, nguồn điều khiển được đưa qua isolator và cầu chì hoặc MCB phù hợp trước khi kết nối tới các chân nguồn của timer hay relay thông qua P3G-08. Các tiếp điểm đầu ra của thiết bị cắm được đưa trở lại qua những terminal tương ứng của đế để điều khiển cuộn contactor, relay trung gian hoặc tải điều khiển khác.

Không nên suy luận số chân nguồn hay COM, NO, NC chỉ từ tên P3G-08. Các vị trí terminal trên đế chỉ làm nhiệm vụ dẫn điện tới các chân tương ứng của thiết bị cắm; pinout thực tế phải lấy theo sơ đồ của đúng timer hoặc relay.

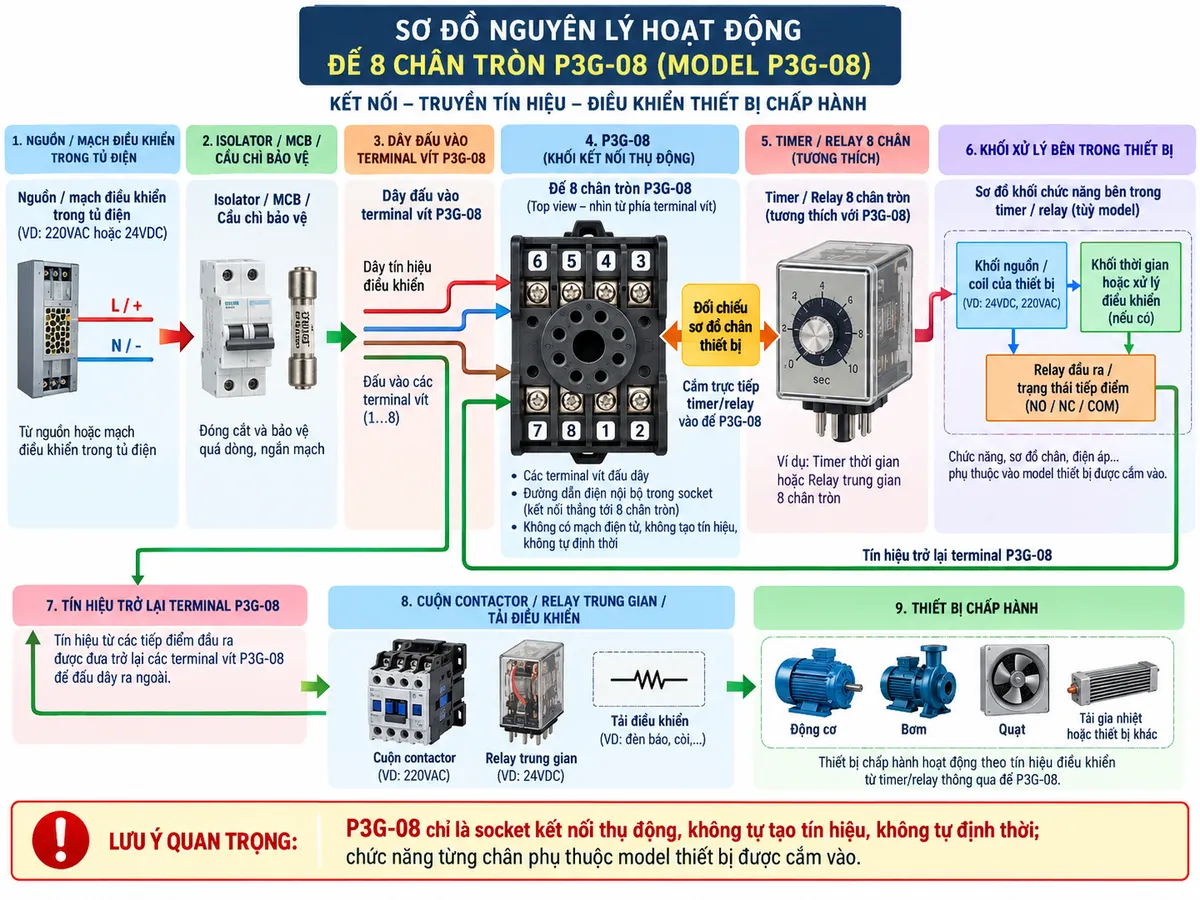

Nguyên lý hoạt động

Khi timer hoặc relay được cắm chắc chắn vào đế relay 8 chân P3G-08, các chân cắm tạo tiếp xúc cơ khí và điện với socket. Nguồn từ tủ điện được truyền qua các cọc đấu và đường dẫn bên trong P3G-08 tới thiết bị; ngược lại, tín hiệu hoặc trạng thái tiếp điểm của thiết bị được truyền trở lại qua các terminal tương ứng.

Nếu thiết bị cắm là timer, mạch điện tử bên trong timer xử lý thời gian rồi thay đổi trạng thái relay đầu ra. Nếu là relay trung gian, cuộn coil được kích theo tín hiệu điều khiển và các tiếp điểm đổi trạng thái. Trong cả hai trường hợp, P3G-08 chỉ đảm nhiệm việc truyền kết nối giữa thiết bị và hệ thống dây.

Ứng dụng thực tế

• Làm đế timer 8 chân cho các bộ định thời có chuẩn chân tương thích.
• Làm socket cho relay trung gian dạng 8 chân tròn.
• Kết nối timer hoặc relay với cuộn hút contactor trong tủ điều khiển.
• Sử dụng trong mạch điều khiển bơm, quạt, máy gia nhiệt, băng tải và máy móc công nghiệp.
• Phù hợp cho bảng điều khiển cần tháo lắp nhanh timer hoặc relay khi bảo trì.
• Ứng dụng trong các hệ thống tự động hóa sử dụng thiết bị cắm chuẩn 8 chân tương thích.

Cam kết và nơi mua đế 8 chân tròn P3G-08

Khi chọn đế P3G-08, cần kiểm tra chính xác kiểu chân, bố trí terminal, phương pháp lắp, kích thước và khả năng tương thích với timer hoặc relay thực tế. Đối với các phiên bản P3G-08 sản xuất tại Trung Quốc, định mức và cấu tạo có thể khác nhau giữa các nhà sản xuất, vì vậy nên xác nhận thông tin trên sản phẩm hoặc tài liệu kỹ thuật trước khi sử dụng.

Khách hàng có nhu cầu mua đế 8 chân tròn P3G-08 chính hãng phục vụ tủ điện, timer, relay và hệ thống điều khiển công nghiệp có thể tham khảo và đặt mua tại thietbicodien.

Câu hỏi thường gặp (FAQ)

P3G-08 là loại đế gì?

P3G-08 là socket 8 chân tròn dạng kết nối phía sau, dùng làm giao diện giữa timer hoặc relay tương thích với hệ thống dây của tủ điện.

P3G-08 có phải là timer hoặc relay không?

Không. P3G-08 là đế kết nối thụ động. Chức năng định thời, đóng cắt hoặc xử lý tín hiệu do timer hay relay được cắm vào thực hiện.

P3G-08 có dùng được với mọi timer 8 chân không?

Không nên lựa chọn chỉ dựa vào số lượng chân. Cần kiểm tra kiểu chân tròn, đường kính và bố trí chân, cơ cấu định hướng cũng như sơ đồ kết nối của thiết bị trước khi sử dụng.

Các chân 1-8 của P3G-08 có cố định chức năng nguồn, COM, NO và NC không?

Không. Chức năng các chân P3G-08 phụ thuộc vào timer hoặc relay cắm vào. Đế chỉ tạo đường dẫn điện từ chân thiết bị tới terminal tương ứng.

P3G-08 khác gì với đế lắp mặt trước?

P3G-08 thuộc kiểu back mounting, tức phần socket và đấu dây thường bố trí phía sau thiết bị hoặc phía sau mặt bảng. Cách lắp này phù hợp với một số timer và relay được thiết kế để gắn xuyên hoặc áp vào mặt bảng.

P3G-08 thường được sử dụng ở đâu?

Đế thường được sử dụng trong tủ điều khiển công nghiệp, máy móc, mạch timer, mạch relay trung gian và các hệ thống điều khiển contactor sử dụng thiết bị 8 chân tương thích.

Cần lưu ý gì khi đấu dây P3G-08?

Cần cách ly nguồn trước khi thao tác, kiểm tra đúng số terminal, đối chiếu sơ đồ chân của thiết bị cắm, sử dụng thiết bị bảo vệ phù hợp và kiểm tra chắc chắn các mối nối trước khi cấp điện. Dây PE phải đi trực tiếp tới thiết bị cần nối đất và không đi qua socket.
