Đế 8 chân tròn 8PFA

Đế 8 chân tròn 8PFA – Socket timer, relay lắp phía trước

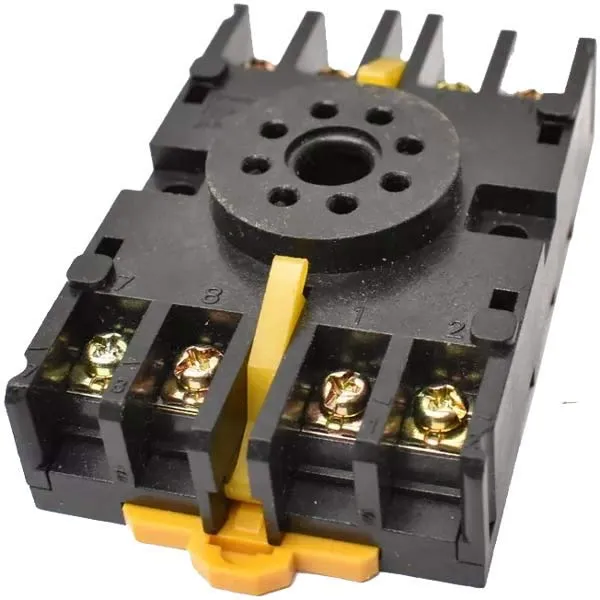

Đế 8 chân tròn 8PFA là socket đấu nối dạng 8 chân tròn dùng cho timer, relay và các thiết bị điều khiển có chuẩn chân tương thích. Đế tạo giao diện trung gian giữa thiết bị cắm và hệ thống dây trong tủ điện, giúp đưa từng chân của timer hoặc relay ra các cọc đấu vít để thi công, kiểm tra và bảo trì thuận tiện.

Model 8PFA thuộc nhóm socket tròn kiểu front mounting được sử dụng phổ biến trong thiết bị điều khiển công nghiệp. Với phiên bản thương mại sản xuất tại Trung Quốc, người dùng nên kiểm tra trực tiếp nhãn, kích thước, định mức điện và khả năng tương thích của đúng sản phẩm trước khi lắp đặt, do thông số có thể khác nhau giữa các nhà sản xuất.

Ưu điểm và tính năng nổi bật của đế 8PFA

• Thiết kế socket 8 chân tròn, phù hợp với timer, relay và thiết bị điều khiển có bố trí chân tương thích.
• Các terminal đấu dây dạng vít giúp kết nối dây điều khiển thuận tiện và dễ kiểm tra.
• Kiểu front mounting socket phù hợp với nhiều phương án bố trí trong tủ điện và bảng điều khiển.
• Cho phép tháo timer hoặc relay khỏi socket khi cần bảo trì mà không phải tháo lại toàn bộ dây dẫn.
• Hỗ trợ lắp đặt bằng vít và có thể sử dụng trong các cấu hình gá trên ray DIN khi đúng phiên bản và phụ kiện lắp đặt phù hợp.
• Cấu trúc đế thụ động giúp phân tách thiết bị cắm với hệ thống dây cố định, thuận tiện cho việc thay thế linh kiện.

Chức năng, nguyên lý hoạt động và ứng dụng của 8PFA

Chức năng kết nối

Đế relay 8PFA không phải là relay hay timer mà chỉ đóng vai trò kết nối điện. Khi thiết bị 8 chân tương thích được cắm vào socket, mỗi chân của thiết bị tiếp xúc với phần dẫn điện bên trong đế và được nối tới terminal vít tương ứng.

Nhờ cấu trúc này, nguồn điều khiển có thể được truyền từ hệ thống dây tới timer hoặc relay, đồng thời tín hiệu từ các tiếp điểm đầu ra của thiết bị được đưa trở lại mạch ngoài. Chức năng nguồn, coil, COM, NO, NC hoặc các tín hiệu khác phụ thuộc vào sơ đồ chân của thiết bị cắm, không phải do bản thân 8PFA quyết định.

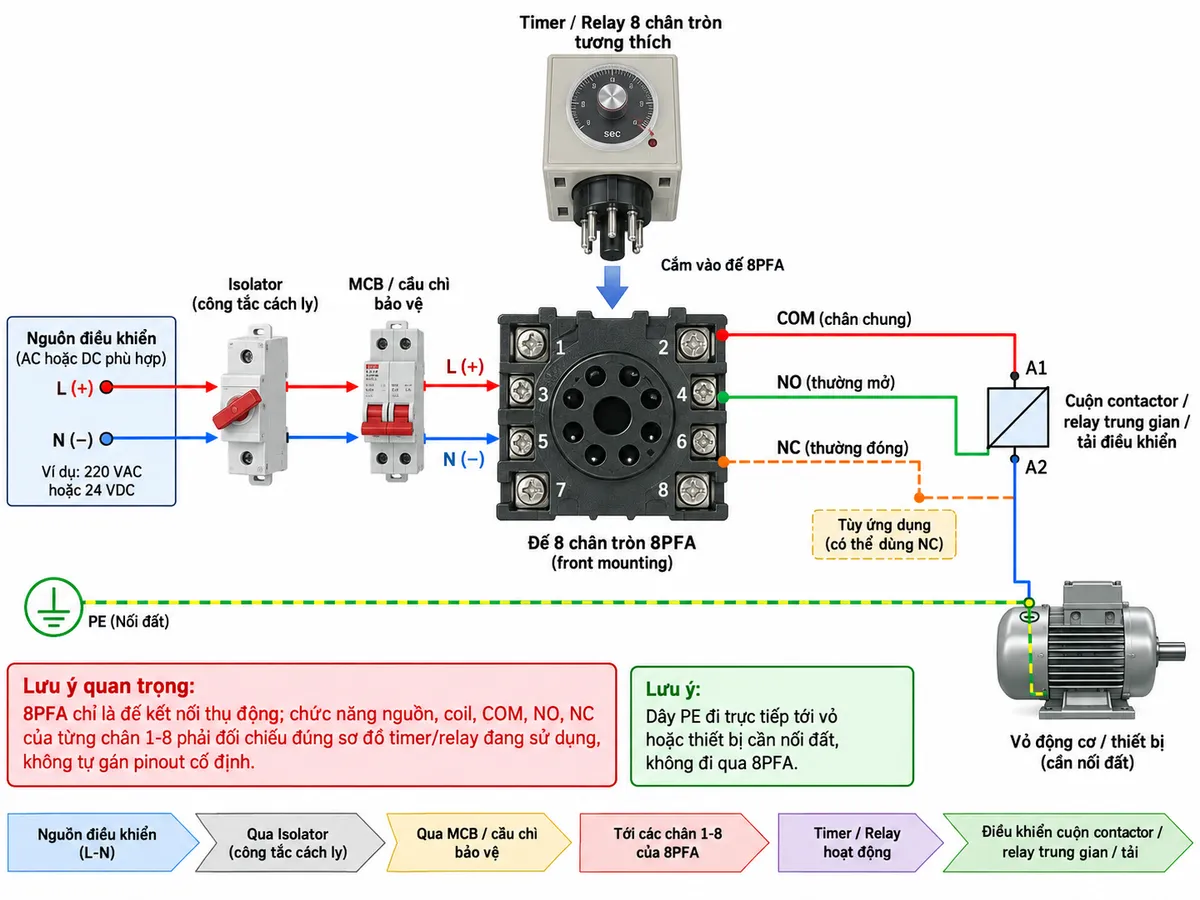

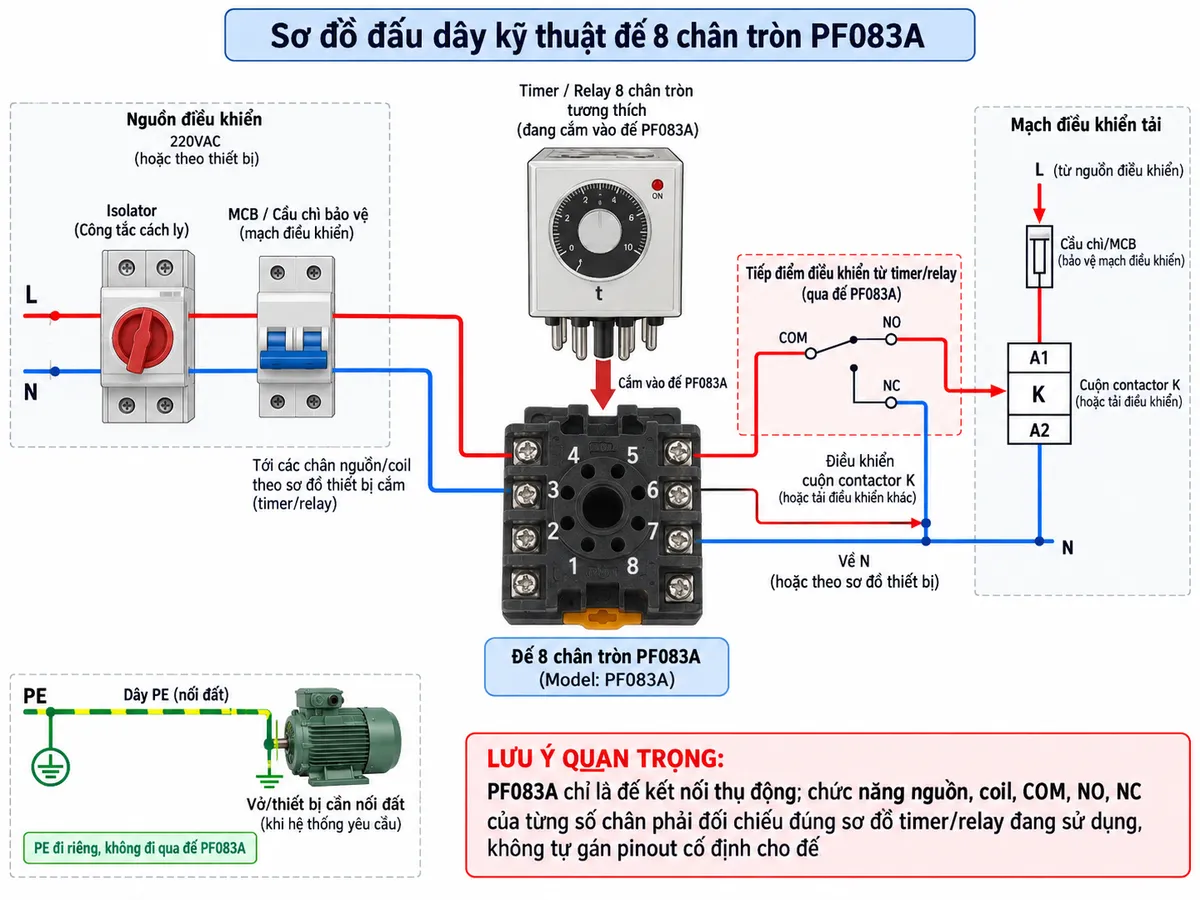

Đấu dây và kết nối trong tủ điện

Trong một ứng dụng điển hình, nguồn điều khiển được đưa qua công tắc cách ly và MCB hoặc cầu chì phù hợp trước khi cấp tới các terminal trên socket 8 chân 8PFA. Từ đây, nguồn được truyền tới những chân tương ứng của timer hoặc relay theo đúng sơ đồ do nhà sản xuất thiết bị công bố.

Các tiếp điểm đầu ra của timer hoặc relay có thể được đưa trở lại qua 8PFA để điều khiển cuộn hút contactor, relay trung gian hoặc tải điều khiển. Dây PE phải đi trực tiếp tới vỏ hoặc thiết bị cần nối đất, không đi xuyên qua socket.

Nguyên lý hoạt động

Khi timer hoặc relay được cắm vào đế 8 chân tròn 8PFA, tiếp điểm kim loại của từng chân thiết bị tiếp xúc với phần dẫn điện trong socket. Các đường dẫn bên trong đế truyền điện trực tiếp giữa chân cắm và cọc đấu vít tương ứng, không thực hiện chức năng xử lý tín hiệu.

Nếu thiết bị cắm là timer, nguồn được truyền qua đế tới mạch timer; sau khi bộ định thời xử lý, relay đầu ra bên trong thay đổi trạng thái và tín hiệu được đưa trở lại các terminal 8PFA. Nếu thiết bị cắm là relay, nguồn cấp cho coil làm relay chuyển trạng thái tiếp điểm, sau đó tín hiệu COM, NO hoặc NC được truyền qua socket ra mạch điều khiển.

Ứng dụng thực tế

• Làm đế timer 8 chân cho bộ định thời có chuẩn chân tương thích.
• Làm socket cho relay trung gian dạng 8 chân tròn.
• Kết nối relay hoặc timer với cuộn hút contactor trong tủ điều khiển.
• Ứng dụng trong mạch điều khiển bơm, quạt, băng tải, máy gia nhiệt và máy móc công nghiệp.
• Phù hợp với hệ thống cần tháo lắp nhanh timer hoặc relay khi kiểm tra và bảo trì.
• Sử dụng trong các tủ điện và bảng điều khiển công nghiệp có thiết bị 8 chân tương thích.

Cam kết và nơi mua đế 8 chân tròn 8PFA

Khi lựa chọn đế 8PFA, cần kiểm tra số lượng chân, bố trí chân, kiểu terminal, phương pháp lắp và sơ đồ kết nối của thiết bị sẽ cắm vào. Đặc biệt với các phiên bản 8PFA sản xuất tại Trung Quốc, nên xác nhận thông số trên sản phẩm thực tế trước khi thiết kế mạch để tránh nhầm lẫn giữa các phiên bản thương mại.

Khách hàng có nhu cầu mua đế 8 chân tròn 8PFA chính hãng dùng cho timer, relay và tủ điện công nghiệp có thể tham khảo và đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

8PFA là loại đế gì?

8PFA là socket 8 chân tròn dạng đấu nối phía trước, dùng kết nối timer, relay hoặc thiết bị điều khiển có chuẩn chân tương thích với hệ thống dây trong tủ điện.

Đế 8PFA có tự thực hiện chức năng định thời không?

Không. 8PFA là đế kết nối thụ động. Chức năng định thời do timer được cắm vào thực hiện, còn đế chỉ truyền nguồn và tín hiệu giữa thiết bị với mạch ngoài.

8PFA có dùng được với mọi timer 8 chân không?

Không nên lựa chọn chỉ dựa vào số lượng chân. Cần kiểm tra kiểu chân tròn, khoảng cách và bố trí chân, cơ cấu định hướng cũng như sơ đồ kết nối của timer hoặc relay.

Các chân 1-8 của 8PFA có chức năng cố định không?

Không. Chức năng các terminal 8PFA như nguồn, coil, COM, NO hoặc NC phụ thuộc vào thiết bị được cắm vào. Phải đối chiếu sơ đồ chân của đúng timer hoặc relay trước khi đấu dây.

8PFA thường được sử dụng trong ứng dụng nào?

Đế thường được sử dụng trong tủ điều khiển, mạch timer, mạch relay trung gian, mạch điều khiển contactor và các máy móc công nghiệp sử dụng thiết bị 8 chân tròn tương thích.

Đế 8PFA có thuận tiện cho bảo trì không?

Có. Thiết kế socket cho phép tháo timer hoặc relay ra khỏi đế trong khi hệ thống dây vẫn được giữ tại các terminal, giúp bảo trì và thay thế relay timer thuận tiện hơn.

Cần lưu ý gì khi đấu dây đế 8PFA?

Cần cách ly nguồn trước khi thao tác, xác định chính xác terminal, đối chiếu sơ đồ chân của thiết bị cắm, sử dụng thiết bị bảo vệ phù hợp và kiểm tra các mối nối trước khi cấp điện. PE phải được nối trực tiếp tới phần tử cần nối đất và không đi qua socket.
