Khởi động từ mini (Contactor Relay) Eaton Moeller 051604 - DILEEM-10(24V50HZ) 1NO, 6A, 3KW

Khởi động từ mini Eaton Moeller 051604 - DILEEM-10(24V50HZ) 1NO, 6A, 3KW

Khởi động từ mini Eaton Moeller 051604 - DILEEM-10(24V50HZ) là dòng contactor kích thước nhỏ thuộc series DILEEM của Eaton Moeller, được thiết kế để đóng cắt và điều khiển tải trong tủ điện công nghiệp, đặc biệt phù hợp cho động cơ công suất nhỏ, mạch điều khiển và các ứng dụng cần thiết bị gọn, bền, dễ lắp đặt.

Sản phẩm sử dụng cuộn hút 24V AC 50Hz, có cấu hình 3 cực chính kèm 1 tiếp điểm phụ thường mở 1NO, khả năng làm việc với tải động cơ khoảng 3KW tại 400V AC-3. Với thiết kế chuẩn công nghiệp, DILEEM-10(24V50HZ) là lựa chọn phù hợp cho hệ thống điều khiển máy móc, bơm, quạt, băng tải và các cụm điều khiển tự động hóa.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp có nguồn gốc từ Đức, nổi tiếng với các dòng contactor, relay, thiết bị bảo vệ động cơ, aptomat và giải pháp điều khiển trong tủ điện. Dòng DILEEM được phát triển theo định hướng nhỏ gọn, tin cậy và dễ tích hợp trong các hệ thống điều khiển hiện đại.

Model DILEEM-10(24V50HZ) mã hàng 051604 thuộc nhóm mini contactor Eaton Moeller, thường được dùng khi cần đóng cắt tải điện bằng tín hiệu điều khiển điện áp thấp, giúp tăng độ an toàn và tính tự động cho hệ thống vận hành.

2) Ưu điểm / tính năng nổi bật

• Thiết kế khởi động từ mini nhỏ gọn, tiết kiệm không gian trong tủ điện điều khiển.
• Cuộn hút 24V AC 50Hz phù hợp cho các mạch điều khiển điện áp thấp, giúp tăng an toàn khi vận hành.
• Cấu hình 3 cực chính + 1NO, thuận tiện cho điều khiển động cơ 3 pha và lấy tín hiệu phản hồi trạng thái.
• Khả năng đóng cắt tải động cơ khoảng 3KW, phù hợp cho bơm, quạt, máy nhỏ, băng tải mini và thiết bị phụ trợ.
• Đầu nối vít chắc chắn, dễ đấu dây, dễ bảo trì trong môi trường công nghiệp.
• Thuộc hệ sinh thái Eaton Moeller, dễ kết hợp với relay nhiệt, thiết bị bảo vệ và phụ kiện điều khiển tương thích.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 051604
Model	DILEEM-10(24V50HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Đức
Dòng sản phẩm	DILEEM Mini Contactor
Điện áp cuộn hút	24V AC 50Hz
Cấu hình tiếp điểm	3 cực chính, 1 tiếp điểm phụ thường mở 1NO
Công suất ứng dụng	Khoảng 3KW tại 400V AC-3
Kiểu đấu nối	Đầu nối vít
Ứng dụng chính	Đóng cắt động cơ nhỏ, tải điện trở, mạch điều khiển tự động

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor relay mini Eaton Moeller DILEEM-10(24V50HZ) có nhiệm vụ đóng cắt nguồn cấp cho tải thông qua cuộn hút điều khiển. Khi cuộn hút nhận điện áp điều khiển 24V AC, cơ cấu điện từ bên trong sẽ hút phần ứng, làm các tiếp điểm chính chuyển trạng thái để cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, ngắt tải an toàn.

Tiếp điểm phụ 1NO có thể dùng để báo trạng thái contactor, liên động logic, đưa tín hiệu về PLC hoặc kết hợp với đèn báo vận hành trong tủ điện.

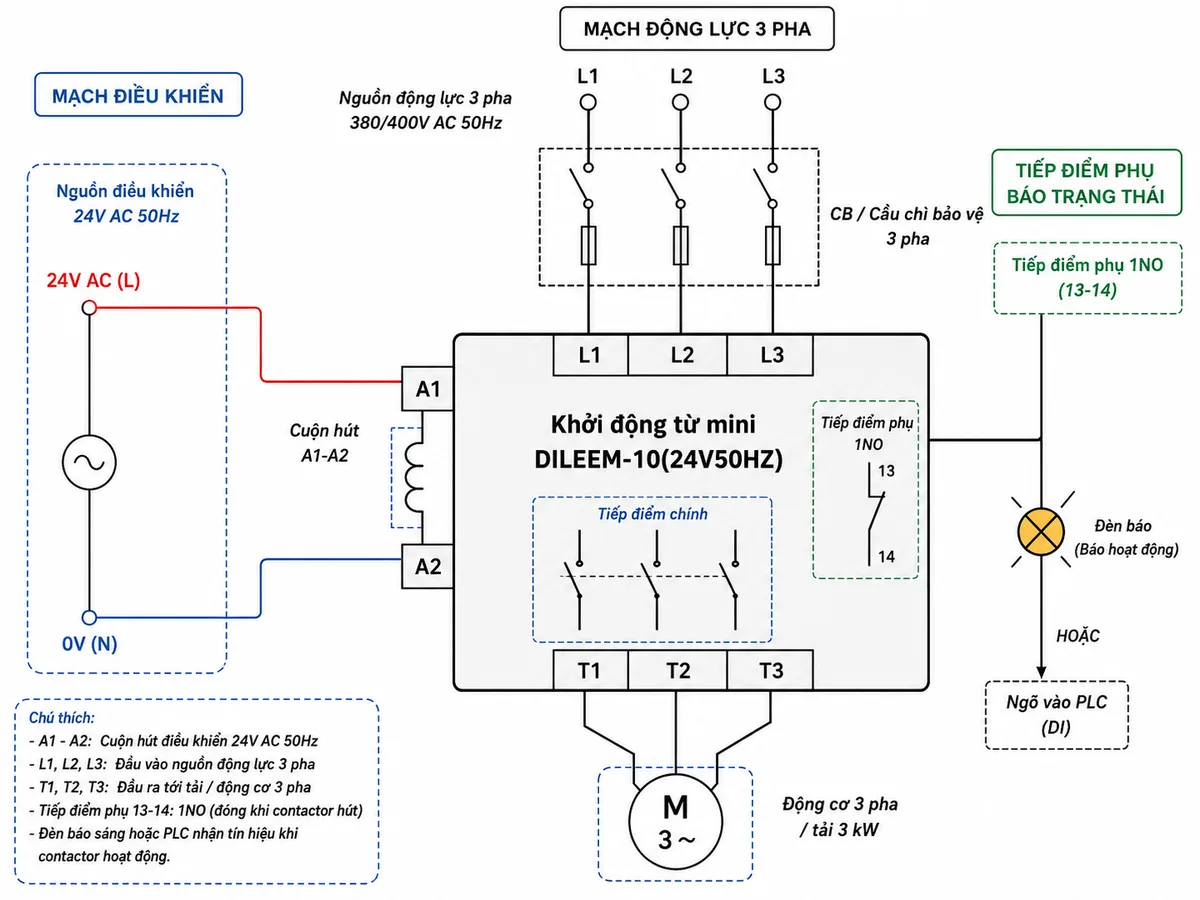

Nguyên lý hoạt động

Về nguyên lý, khởi động từ mini 24V AC hoạt động dựa trên lực hút điện từ. Khi mạch điều khiển đóng, điện áp 24V AC được cấp vào cuộn hút, tạo ra từ trường kéo lõi động. Cơ cấu này làm tiếp điểm chính đóng lại để đưa nguồn đến tải. Khi mạch điều khiển mở, cuộn hút mất điện, từ trường biến mất và lò xo hồi vị đưa tiếp điểm về trạng thái ngắt.

Nhờ cơ chế đóng cắt bằng điện từ, DILEEM-10(24V50HZ) cho phép điều khiển tải công suất lớn hơn bằng tín hiệu điều khiển nhỏ hơn, giúp tách biệt mạch điều khiển và mạch động lực, tăng độ an toàn cho người vận hành và thiết bị.

Ứng dụng thực tế

• Điều khiển đóng cắt động cơ công suất nhỏ trong máy móc công nghiệp.
• Điều khiển bơm, quạt, băng tải mini, máy đóng gói, máy phụ trợ.
• Dùng trong tủ điện điều khiển tự động, tủ máy, tủ bơm và hệ thống HVAC.
• Kết hợp với PLC, nút nhấn START/STOP, relay trung gian hoặc cảm biến để tạo mạch điều khiển tự động.
• Làm phần tử đóng cắt cho tải điện trở hoặc tải điều khiển phù hợp trong hệ thống công nghiệp.

4) Cam kết & nơi mua hàng

Khi chọn mua Eaton Moeller DILEEM-10(24V50HZ), khách hàng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với tủ điện hiện hữu. Việc sử dụng đúng thiết bị giúp hệ thống vận hành ổn định, hạn chế lỗi đóng cắt và tăng tuổi thọ cho động cơ cũng như mạch điều khiển.

Để mua khởi động từ mini Eaton Moeller chính hãng, quý khách có thể đặt hàng trực tiếp tại thietbicodien. Chúng tôi cam kết tư vấn đúng model, hỗ trợ kiểm tra thông số ứng dụng và cung cấp giải pháp phù hợp cho nhu cầu điều khiển, đóng cắt trong tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILEEM-10(24V50HZ) dùng để làm gì?

DILEEM-10(24V50HZ) dùng để đóng cắt và điều khiển tải điện, đặc biệt là động cơ công suất nhỏ, bơm, quạt, băng tải mini hoặc các tải trong tủ điện tự động hóa.

Model 051604 sử dụng điện áp cuộn hút bao nhiêu?

Model 051604 DILEEM-10(24V50HZ) sử dụng cuộn hút điện áp 24V AC tần số 50Hz, phù hợp cho mạch điều khiển điện áp thấp trong tủ điện công nghiệp.

Sản phẩm này có mấy tiếp điểm?

Sản phẩm có 3 cực chính dùng để đóng cắt mạch động lực và 1 tiếp điểm phụ thường mở 1NO dùng cho báo trạng thái, liên động hoặc đưa tín hiệu về PLC.

DILEEM-10(24V50HZ) có dùng cho động cơ 3 pha được không?

Có. Đây là mini contactor 3 cực, có thể dùng để đóng cắt động cơ 3 pha trong phạm vi công suất và điều kiện làm việc phù hợp với thiết kế của thiết bị.

Khởi động từ mini Eaton Moeller 051604 có phù hợp cho tủ điện nhỏ không?

Có. Thiết kế mini của dòng DILEEM giúp tiết kiệm không gian lắp đặt, phù hợp cho tủ điện nhỏ, tủ máy, tủ điều khiển bơm, quạt và hệ thống tự động hóa compact.

Có thể dùng tiếp điểm phụ 1NO để làm gì?

Tiếp điểm phụ 1NO có thể dùng để báo trạng thái contactor, bật đèn báo RUN, tạo mạch tự giữ, liên động điều khiển hoặc gửi tín hiệu phản hồi về PLC.

Nên mua Eaton Moeller DILEEM-10(24V50HZ) ở đâu?

Quý khách nên mua đúng model Eaton Moeller 051604 DILEEM-10(24V50HZ) tại thietbicodien để được tư vấn đúng thông số, đúng ứng dụng và hỗ trợ lựa chọn thiết bị phù hợp cho hệ thống điện công nghiệp.
