Khởi động từ mini (Contactor Relay) Eaton Moeller 292892 - DILEEM-10-G(125VDC) 1NO, 6A, 3KW

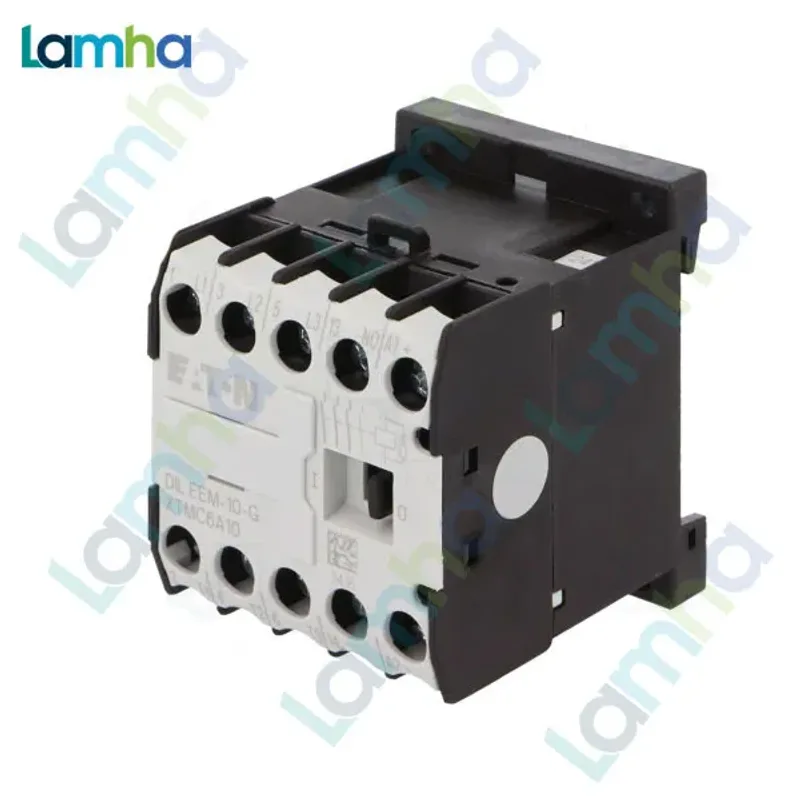

Giới thiệu Khởi động từ mini Eaton Moeller 292892 - DILEEM-10-G(125VDC)

Khởi động từ mini Eaton Moeller 292892 - DILEEM-10-G(125VDC) là dòng contactor mini dùng cho mạch điều khiển và đóng cắt tải điện công nghiệp, đặc biệt phù hợp với tủ điện có không gian lắp đặt hạn chế. Sản phẩm thuộc series DILEEM của Eaton Moeller, sử dụng cuộn hút 125VDC, cấu hình 3 cực kèm tiếp điểm phụ 1NO, đầu nối vít chắc chắn và công suất động cơ định mức 3 kW ở 380/400V theo nhóm tải AC-3.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, kế thừa nền tảng kỹ thuật của Moeller Đức và hiện nằm trong hệ sinh thái Eaton. Các sản phẩm contactor, rơ le và thiết bị đóng cắt hạ thế của Eaton Moeller được sử dụng rộng rãi trong tủ điều khiển máy móc, hệ thống tự động hóa, HVAC, bơm, quạt và dây chuyền sản xuất.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Mã hàng	292892
Model	DILEEM-10-G(125VDC)
Dòng sản phẩm	Eaton Moeller series DILEEM Mini contactor
Điện áp cuộn hút	125 VDC
Số cực chính	3 cực
Tiếp điểm phụ	1NO
Công suất động cơ AC-3 tại 380/400V	3 kW
Dòng làm việc AC-3 tại 380/400/415V	6.6 A
Dòng làm việc AC-15 tại 220/230/240V	6 A
Điện áp cách điện định mức	690 V
Kiểu đấu nối	Đầu nối vít
Cấp bảo vệ	IP20
Kích thước	54 x 58 x 45 mm
Khối lượng	0.206 kg
Tiêu chuẩn, chứng nhận	CE, UL, CSA, IEC/EN 60947-4-1, VDE
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

DILEEM-10-G(125VDC) nổi bật nhờ thiết kế mini, giúp tiết kiệm diện tích trong tủ điện nhưng vẫn đáp ứng nhu cầu đóng cắt tải động cơ nhỏ và tải điện trở trong hệ thống công nghiệp. Đây là lựa chọn phù hợp khi cần một contactor mini 125VDC có độ ổn định cao, dễ lắp đặt và tương thích tốt với tủ điều khiển tiêu chuẩn.

• Thiết kế nhỏ gọn, thuận tiện lắp trong tủ điện điều khiển, tủ máy và các cụm điều khiển tự động hóa.
• Cuộn hút DC giúp vận hành phù hợp với các hệ thống điều khiển dùng nguồn một chiều 125VDC.
• Cấu hình 3 cực chính và 1 tiếp điểm phụ NO hỗ trợ đóng cắt mạch động lực kết hợp phản hồi trạng thái trong mạch điều khiển.
• Đầu nối vít giúp đấu dây chắc chắn, dễ bảo trì và phù hợp môi trường lắp đặt công nghiệp.
• Ứng dụng được cho nhóm tải AC-1, AC-3 và AC-4 theo thông tin kỹ thuật của dòng sản phẩm.
• Phù hợp với động cơ hiệu suất cao IE3 khi lựa chọn và phối hợp bảo vệ đúng theo khuyến nghị kỹ thuật.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ mini Eaton Moeller có nhiệm vụ đóng hoặc ngắt mạch điện bằng cơ cấu điện từ. Khi mạch điều khiển cấp điện cho cuộn hút 125VDC, contactor sẽ tác động để đóng các tiếp điểm chính, cho phép dòng điện đi qua tải. Khi ngừng cấp điện cho cuộn hút, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, từ đó ngắt tải khỏi nguồn.

Nguyên lý hoạt động

Về nguyên lý, contactor relay mini hoạt động dựa trên lực hút điện từ. Cuộn dây tạo ra từ trường khi được cấp điện, kéo lõi sắt động và làm thay đổi trạng thái tiếp điểm. Nhờ đó, người vận hành có thể điều khiển tải công suất lớn hơn bằng tín hiệu điều khiển có công suất nhỏ hơn, đồng thời tăng tính an toàn và tự động hóa cho hệ thống.

Ứng dụng thực tế

DILEEM-10-G(125VDC) thường được sử dụng trong tủ điều khiển động cơ nhỏ, mạch điều khiển bơm, quạt, máy nén nhỏ, băng tải, máy đóng gói, hệ thống HVAC, tủ điều khiển tự động và các ứng dụng cần khởi động từ mini 3 cực dùng cuộn hút DC. Với công suất 3 kW ở 380/400V AC-3, sản phẩm phù hợp cho các ứng dụng đóng cắt động cơ không đồng bộ ba pha trong giới hạn tải cho phép.

Khi lắp đặt, người dùng cần chọn đúng điện áp cuộn hút, dòng tải, nhóm tải sử dụng, thiết bị bảo vệ quá tải và bảo vệ ngắn mạch đi kèm. Không nên thay thế bằng contactor khác điện áp cuộn hút nếu chưa kiểm tra lại sơ đồ điều khiển và yêu cầu kỹ thuật của hệ thống.

Cam kết và nơi mua hàng

Để đảm bảo chất lượng vận hành, độ bền tiếp điểm và khả năng tương thích trong tủ điện, khách hàng nên chọn mua khởi động từ mini Eaton Moeller chính hãng đúng model DILEEM-10-G(125VDC), đúng mã hàng 292892 và đúng điện áp cuộn hút 125VDC.

Mua hàng chính hãng tại thietbicodien để được tư vấn chọn đúng model, hỗ trợ kiểm tra thông số theo nhu cầu sử dụng, cung cấp sản phẩm mới, rõ nguồn gốc và phù hợp cho các ứng dụng thiết bị điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILEEM-10-G(125VDC) là thiết bị gì?

DILEEM-10-G(125VDC) là khởi động từ mini thuộc dòng Eaton Moeller DILEEM, dùng để đóng cắt mạch điện trong tủ điều khiển, đặc biệt cho các ứng dụng cần cuộn hút 125VDC.

Khởi động từ Eaton Moeller 292892 dùng điện áp cuộn hút bao nhiêu?

Sản phẩm sử dụng cuộn hút 125VDC. Khi thay thế hoặc lắp mới, cần kiểm tra nguồn điều khiển trong tủ điện để bảo đảm đúng điện áp cuộn hút.

Sản phẩm này có mấy tiếp điểm phụ?

Model này có 1 tiếp điểm phụ thường mở 1NO. Tiếp điểm phụ thường được dùng để báo trạng thái, tự giữ mạch hoặc liên động trong sơ đồ điều khiển.

DILEEM-10-G(125VDC) có dùng cho động cơ 3 pha được không?

Có. Đây là contactor 3 cực, công suất định mức 3 kW tại 380/400V theo nhóm tải AC-3, phù hợp cho các ứng dụng động cơ nhỏ khi được chọn đúng dòng tải và phối hợp bảo vệ phù hợp.

Contactor mini 125VDC này phù hợp lắp ở đâu?

Sản phẩm phù hợp lắp trong tủ điện điều khiển máy móc, tủ bơm, quạt, băng tải, dây chuyền tự động hóa, hệ thống HVAC và các mạch điều khiển sử dụng nguồn DC 125V.

Cần lưu ý gì khi chọn mua Eaton Moeller DILEEM-10-G(125VDC)?

Cần kiểm tra đúng mã hàng 292892, đúng model DILEEM-10-G(125VDC), đúng điện áp cuộn hút, số cực, tiếp điểm phụ, dòng tải và công suất động cơ trước khi lắp đặt hoặc thay thế.
