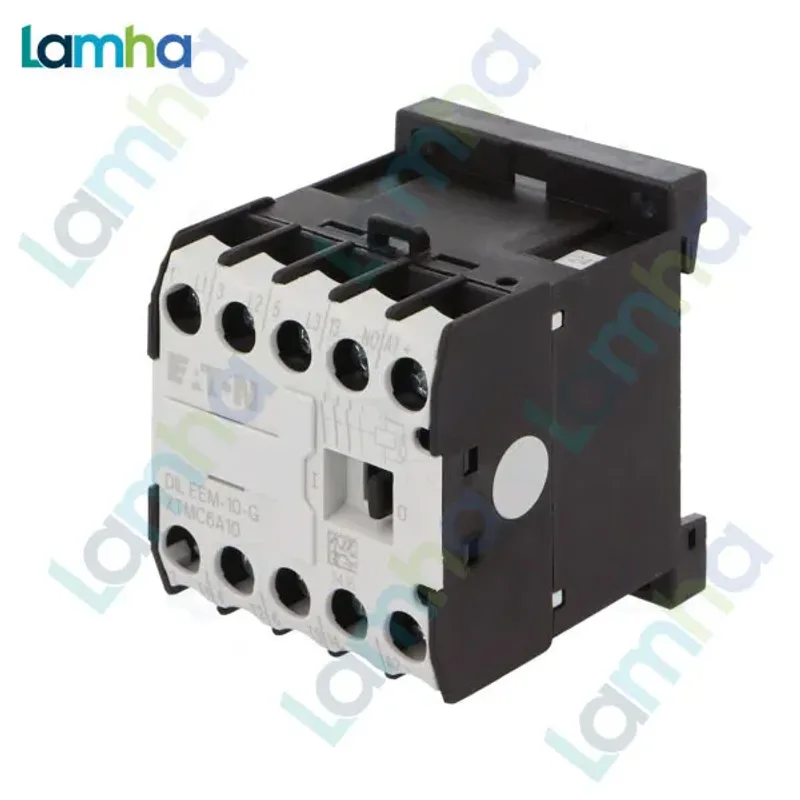

Khởi động từ mini (Contactor Relay) Eaton Moeller 051640 - DILEEM-10-G(110VDC) 1NO, 6A, 3KW

1) Giới thiệu Khởi động từ mini Eaton Moeller 051640 - DILEEM-10-G(110VDC)

Khởi động từ mini Eaton Moeller 051640 - DILEEM-10-G(110VDC) là thiết bị đóng cắt điện từ dạng nhỏ gọn, thuộc dòng Eaton Moeller DILEEM, dùng để điều khiển động cơ và tải điện trở trong tủ điện công nghiệp. Sản phẩm có cuộn hút 110VDC, cấu hình 3 cực, tích hợp 1 tiếp điểm phụ thường mở, phù hợp cho các mạch điều khiển cần độ tin cậy cao và không gian lắp đặt hạn chế.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp có nền tảng kỹ thuật từ Đức, được sử dụng rộng rãi trong hệ thống điều khiển, bảo vệ và tự động hóa. Dòng DILEEM được thiết kế cho các ứng dụng khởi động, đóng cắt và điều khiển tải công suất nhỏ, đặc biệt trong tủ điện máy móc, dây chuyền sản xuất và hệ thống điều khiển động cơ.

Hạng mục	Thông tin
Mã hàng	051640
Model	DILEEM-10-G(110VDC)
Dòng sản phẩm	Eaton Moeller series DILEEM Mini contactor
Điện áp cuộn hút	110 V DC
Số cực chính	3 cực
Tiếp điểm phụ	1NO
Công suất động cơ AC-3 tại 380/400 V	3 kW
Dòng làm việc AC-3 tại 380/400/415 V	6.6 A
Điện áp làm việc AC tối đa	690 V
Kiểu đấu nối	Cầu đấu vít
Cấp bảo vệ	IP20
Tuổi thọ cơ khí	20,000,000 lần thao tác
Kích thước	Sâu 54 mm, cao 58 mm, rộng 45 mm
Khối lượng	0.206 kg
Tiêu chuẩn và chứng nhận	CE, UL, CSA, IEC/EN 60947, IEC/EN 60947-4-1, UL 508
Xuất xứ	Đức

2) Ưu điểm / tính năng nổi bật

Thiết kế mini tiết kiệm không gian tủ điện

Khởi động từ mini DILEEM có kích thước nhỏ gọn, phù hợp lắp trong các tủ điều khiển máy, tủ phân phối phụ, tủ OEM hoặc các hệ thống cần tối ưu diện tích lắp đặt. Cấu trúc gọn giúp kỹ thuật viên dễ bố trí thiết bị, đi dây và bảo trì.

Cuộn hút DC ổn định cho mạch điều khiển 110VDC

Model DILEEM-10-G(110VDC) sử dụng cuộn hút điện một chiều 110VDC, thích hợp cho hệ thống điều khiển dùng nguồn DC. Đặc điểm này giúp sản phẩm đáp ứng các ứng dụng cần điều khiển đóng cắt ổn định trong môi trường công nghiệp.

Cấu hình 3 cực kèm 1 tiếp điểm phụ NO

Sản phẩm có 3 cực chính để đóng cắt tải và 1 tiếp điểm phụ thường mở, thuận tiện cho việc phản hồi trạng thái, liên động điều khiển hoặc đưa tín hiệu về PLC, relay trung gian, đèn báo và mạch giám sát.

Phù hợp cho động cơ và tải điện trở

Dòng contactor relay Eaton Moeller này được dùng cho các ứng dụng điều khiển động cơ và tải điện trở. Với công suất AC-3 tại 380/400V là 3kW, thiết bị phù hợp cho nhiều cụm máy nhỏ, bơm, quạt, băng tải mini và cơ cấu truyền động trong hệ thống tự động hóa.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor Relay DILEEM-10-G(110VDC) có nhiệm vụ đóng hoặc ngắt mạch điện bằng lực hút điện từ. Khi cuộn hút nhận điện áp điều khiển 110VDC, cơ cấu từ sẽ kéo hệ tiếp điểm chính đóng lại, cho phép dòng điện đi qua tải. Khi mất điện điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu để ngắt mạch.

Nguyên lý hoạt động dễ hiểu

Trong mạch điều khiển, cuộn hút của contactor được cấp nguồn từ nút nhấn, relay, bộ điều khiển hoặc PLC. Khi có tín hiệu điều khiển, cuộn hút sinh từ trường làm đóng tiếp điểm chính. Tải như động cơ hoặc điện trở được cấp điện. Tiếp điểm phụ 1NO có thể dùng để tự giữ mạch, báo trạng thái hoặc tạo tín hiệu liên động an toàn trong tủ điện.

Ứng dụng thực tế

• Điều khiển đóng cắt động cơ công suất nhỏ trong tủ điện công nghiệp.
• Dùng cho bơm, quạt, băng tải, máy đóng gói, máy sản xuất và thiết bị OEM.
• Lắp trong mạch điều khiển 110VDC cần contactor nhỏ gọn, ổn định.
• Kết hợp với relay nhiệt, cầu chì, MCB hoặc thiết bị bảo vệ khác để tạo thành mạch khởi động động cơ hoàn chỉnh.
• Dùng tiếp điểm phụ 1NO cho báo trạng thái, tự giữ mạch hoặc liên động điều khiển.

4) Cam kết & nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller 051640, khách hàng nên chọn đúng model DILEEM-10-G(110VDC), đúng điện áp cuộn hút 110VDC và đúng cấu hình 3 cực, 1NO để đảm bảo tương thích với hệ thống điều khiển.

Tại thietbicodien, chúng tôi cung cấp sản phẩm thiết bị điện công nghiệp chính hãng, hỗ trợ tư vấn chọn mã theo ứng dụng thực tế, báo giá nhanh và giao hàng cho công trình, nhà máy, xưởng sản xuất trên toàn quốc.

Liên hệ thietbicodien để được tư vấn mua Contactor Relay Eaton Moeller DILEEM-10-G(110VDC) chính hãng, đúng thông số và phù hợp với nhu cầu lắp đặt trong tủ điện của bạn.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 051640 dùng điện áp cuộn hút bao nhiêu?

Model DILEEM-10-G(110VDC) sử dụng điện áp cuộn hút 110VDC, phù hợp cho mạch điều khiển dùng nguồn một chiều.

DILEEM-10-G(110VDC) có bao nhiêu tiếp điểm phụ?

Sản phẩm có 1 tiếp điểm phụ thường mở 1NO, thường dùng cho báo trạng thái, tự giữ mạch hoặc liên động trong hệ thống điều khiển.

Contactor Eaton Moeller 051640 phù hợp cho tải nào?

Thiết bị phù hợp cho điều khiển động cơ và tải điện trở, đặc biệt trong các tủ điện máy móc, dây chuyền sản xuất, hệ thống bơm, quạt và băng tải công suất nhỏ.

DILEEM-10-G(110VDC) có thể dùng cho động cơ 3 pha không?

Có. Sản phẩm có cấu hình 3 cực và công suất AC-3 tại 380/400V là 3kW, có thể dùng trong mạch điều khiển động cơ 3 pha phù hợp với định mức của thiết bị.

Sản phẩm này có kiểu đấu nối như thế nào?

Khởi động từ mini Eaton Moeller 051640 sử dụng kiểu đấu nối cầu đấu vít, thuận tiện cho việc lắp đặt, siết dây và bảo trì trong tủ điện công nghiệp.

Khi chọn mua DILEEM-10-G(110VDC) cần lưu ý gì?

Cần kiểm tra đúng mã hàng 051640, đúng model DILEEM-10-G(110VDC), đúng điện áp cuộn hút 110VDC, đúng số cực và tiếp điểm phụ. Ngoài ra, nên đối chiếu dòng tải, công suất động cơ và điều kiện lắp đặt trước khi đưa vào sử dụng.
