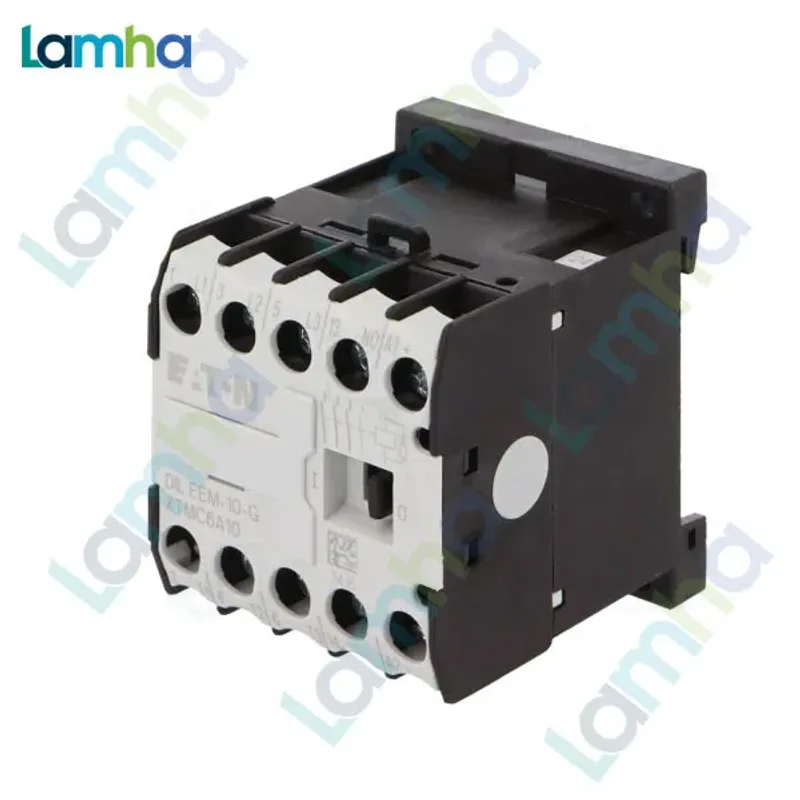

Khởi động từ mini (Contactor Relay) Eaton Moeller 051644 - DILEEM-10-G(12VDC) 1NO, 6A, 3KW

Khởi động từ mini Eaton Moeller 051644 - DILEEM-10-G(12VDC) 1NO, 6A, 3KW

Khởi động từ mini Eaton Moeller 051644 - DILEEM-10-G(12VDC) là thiết bị đóng cắt điện công nghiệp thuộc dòng DILEEM Mini Contactor của Eaton Moeller, được thiết kế cho các mạch điều khiển động cơ và tải điện có công suất nhỏ. Sản phẩm sử dụng cuộn hút 12VDC, kết cấu nhỏ gọn, có 3 cực chính và 1 tiếp điểm phụ thường mở, phù hợp lắp trong tủ điện điều khiển, máy móc tự động hóa và các hệ thống cần đóng cắt tải 3 pha ổn định.

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng và thiết bị điện công nghiệp. Dòng sản phẩm Moeller của Eaton được sử dụng rộng rãi trong tủ điện, điều khiển động cơ, bảo vệ và tự động hóa nhờ độ bền cơ khí tốt, thiết kế tiêu chuẩn và khả năng tích hợp linh hoạt trong nhiều ứng dụng công nghiệp.

Thông tin	Giá trị tham khảo
Tên sản phẩm	Eaton Moeller series DILEEM Mini contactor
Mã hàng	051644
Model	DILEEM-10-G(12VDC)
Loại thiết bị	Khởi động từ mini / Mini contactor
Số cực chính	3 cực
Tiếp điểm phụ tích hợp	1NO
Điện áp cuộn hút	12 V DC
Kiểu vận hành	DC operation
Kiểu đấu nối	Screw terminals
Công suất động cơ AC-3 tại 380/400 V, 50 Hz	3 kW
Dòng làm việc AC-3 tại 380/400/415 V	6.6 A
Điện áp cách điện định mức Ui	690 V
Cấp bảo vệ	IP20
Kích thước	54 x 58 x 45 mm
Khối lượng	0.206 kg
Tiêu chuẩn/chứng nhận	CE, UL, CSA, IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

Thiết kế mini gọn gàng cho tủ điện công nghiệp

Contactor relay mini Eaton Moeller có kích thước nhỏ, giúp tiết kiệm không gian lắp đặt trong tủ điện điều khiển, bảng điện máy móc hoặc các cụm điều khiển động cơ có mật độ thiết bị cao. Đây là lựa chọn phù hợp khi cần một khởi động từ nhỏ gọn nhưng vẫn đáp ứng yêu cầu đóng cắt ổn định.

Cuộn hút 12VDC phù hợp mạch điều khiển điện một chiều

Model DILEEM-10-G(12VDC) sử dụng cuộn hút 12 V DC, thích hợp cho các hệ thống điều khiển dùng nguồn DC như tủ điều khiển tự động, mạch PLC, bộ nguồn công nghiệp hoặc hệ thống điều khiển máy có điện áp thấp. Việc dùng điện áp điều khiển DC giúp thiết bị dễ tích hợp trong các hệ thống tự động hóa hiện đại.

3 cực chính và 1 tiếp điểm phụ 1NO

Sản phẩm có 3 tiếp điểm chính thường mở để đóng cắt nguồn cho tải 3 pha, đồng thời tích hợp tiếp điểm phụ 1NO phục vụ báo trạng thái, liên động mạch điều khiển hoặc đưa tín hiệu về PLC. Cấu hình này giúp đơn giản hóa việc thiết kế mạch điều khiển mà không cần bổ sung thêm quá nhiều phụ kiện ngoài.

Phù hợp điều khiển động cơ và tải trở

Khởi động từ mini Eaton 051644 được ứng dụng cho động cơ AC và tải điện trở trong các hệ thống công nghiệp. Theo thông số của dòng sản phẩm, thiết bị phù hợp nhóm ứng dụng AC-1, AC-3 và AC-4, trong đó ứng dụng phổ biến là đóng cắt động cơ không đồng bộ 3 pha ở chế độ khởi động và ngắt khi đang vận hành.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính của Eaton Moeller 051644

Khởi động từ mini DILEEM-10-G(12VDC) có nhiệm vụ đóng và ngắt mạch điện động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Khi được cấp điện áp điều khiển 12 V DC, cuộn hút tạo lực từ làm cơ cấu tiếp điểm chuyển trạng thái, cho phép dòng điện đi qua các cực chính để cấp nguồn cho động cơ hoặc tải. Khi ngắt nguồn điều khiển, lò xo hồi vị đưa tiếp điểm trở về trạng thái ban đầu và cắt mạch tải.

Nguyên lý hoạt động mô tả bằng lời

Trong một mạch điều khiển cơ bản, nguồn điều khiển 12 V DC được đưa đến cuộn hút của contactor thông qua nút nhấn, relay trung gian, PLC hoặc bộ điều khiển. Khi mạch điều khiển cho phép hoạt động, cuộn hút của Eaton Moeller DILEEM-10-G được kích, các tiếp điểm chính đóng lại để cấp điện cho động cơ 3 pha hoặc tải công suất nhỏ. Đồng thời, tiếp điểm phụ 1NO có thể đóng để gửi tín hiệu báo chạy, tự duy trì mạch hoặc xác nhận trạng thái về hệ thống điều khiển.

Ứng dụng thực tế

Sản phẩm thường được dùng trong tủ điều khiển động cơ nhỏ, máy đóng gói, băng tải, bơm, quạt, cụm máy tự động, mạch điều khiển dùng PLC và các hệ thống cần khởi động từ mini 12VDC có độ tin cậy cao. Với công suất AC-3 đến 3 kW tại 380/400 V, thiết bị phù hợp cho nhiều ứng dụng điều khiển tải 3 pha trong nhà máy, xưởng sản xuất và hệ thống cơ điện.

• Điều khiển đóng cắt động cơ 3 pha công suất nhỏ.
• Lắp trong tủ điện điều khiển máy móc công nghiệp.
• Dùng trong hệ thống tự động hóa sử dụng nguồn điều khiển DC.
• Kết hợp với PLC, relay trung gian, nút nhấn, đèn báo và mạch liên động.
• Ứng dụng cho tải điện trở hoặc tải động cơ theo đúng điều kiện kỹ thuật của hệ thống.

Cam kết và nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller 051644 chính hãng, khách hàng nên chọn đúng model DILEEM-10-G(12VDC), đúng điện áp cuộn hút 12 V DC và đúng cấu hình 3 cực, 1NO để đảm bảo tương thích với tủ điện hoặc máy móc hiện có.

Tại thietbicodien, chúng tôi cam kết cung cấp sản phẩm đúng thông tin, hỗ trợ tư vấn chọn thiết bị phù hợp theo ứng dụng thực tế, giúp khách hàng an tâm khi mua hàng cho tủ điện công nghiệp, hệ thống điều khiển động cơ và dây chuyền tự động hóa.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 051644 - DILEEM-10-G(12VDC) là thiết bị gì?

Eaton Moeller 051644 - DILEEM-10-G(12VDC) là khởi động từ mini dùng để đóng cắt mạch điện cho động cơ hoặc tải công nghiệp. Thiết bị có cuộn hút 12 V DC, 3 cực chính và 1 tiếp điểm phụ thường mở.

2. Model DILEEM-10-G(12VDC) dùng điện áp cuộn hút bao nhiêu?

Model DILEEM-10-G(12VDC) sử dụng điện áp điều khiển 12 V DC. Khi chọn mua, cần kiểm tra đúng nguồn điều khiển trong tủ điện để tránh nhầm với các phiên bản điện áp khác.

3. Khởi động từ mini Eaton 051644 có dùng cho động cơ 3 pha được không?

Có. Thiết bị có 3 cực chính và được dùng cho các ứng dụng điều khiển động cơ 3 pha công suất nhỏ. Theo thông số của sản phẩm, công suất động cơ AC-3 tại 380/400 V, 50 Hz là 3 kW.

4. Tiếp điểm phụ 1NO trên sản phẩm dùng để làm gì?

Tiếp điểm phụ 1NO thường được dùng để báo trạng thái đóng của contactor, tạo mạch tự giữ, liên động điều khiển hoặc gửi tín hiệu về PLC và đèn báo trong tủ điện.

5. DILEEM-10-G(12VDC) phù hợp lắp ở đâu?

Sản phẩm phù hợp lắp trong tủ điện điều khiển, máy móc tự động hóa, hệ thống bơm, quạt, băng tải, máy đóng gói và các ứng dụng cần contactor mini dùng nguồn điều khiển 12 V DC.

6. Khi mua Eaton Moeller 051644 cần kiểm tra những gì?

Cần kiểm tra đúng mã hàng 051644, đúng model DILEEM-10-G(12VDC), đúng điện áp cuộn hút 12 V DC, cấu hình tiếp điểm 3 cực chính và 1NO, đồng thời đối chiếu dòng tải, công suất động cơ và điều kiện lắp đặt thực tế.
