LAU10000 | Cảm biến (load cells) lực dạng chốt Laumas LAU10000

LAU10000 | Cảm biến lực dạng chốt Laumas LAU10000

LAU10000 | Cảm biến lực dạng chốt Laumas LAU10000 là cảm biến tải kiểu chốt thuộc dòng LAU, được thiết kế để đo lực ngay tại vị trí liên kết cơ khí chịu tải. Với kết cấu dạng pin load cell nhỏ gọn và chắc chắn, sản phẩm phù hợp cho các hệ thống nâng hạ, cơ cấu bản lề, càng liên kết, puly và các máy công nghiệp cần giám sát tải trọng mà không muốn bổ sung một cụm cân cồng kềnh.

Model LAU10000 có tải danh định 10.000 kg, sử dụng thân thép không gỉ 17-4 PH và đạt cấp bảo vệ IP67. Đây là một trong các mức tải tiêu chuẩn của dòng cảm biến dạng chốt LAU, bên cạnh các phiên bản tải trọng khác được Laumas phát triển cho nhiều ứng dụng công nghiệp.

Giới thiệu thương hiệu và nguồn gốc Laumas LAU10000

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển các dòng load cell, bộ hiển thị cân, weight transmitter, bộ số hóa cảm biến và nhiều giải pháp phục vụ tự động hóa hệ thống cân.

LAU10000 thuộc nhóm pin load cell Laumas, trong đó phần tử đo được tích hợp trực tiếp vào một chốt chịu lực. Cấu trúc này đặc biệt phù hợp với những vị trí mà một chốt cơ khí thông thường có thể được thay thế bằng chốt đo lực, giúp đưa chức năng giám sát tải vào máy móc mà vẫn giữ bố trí cơ khí gọn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	10.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,1%
Cấp bảo vệ	IP67
Khối lượng tịnh cảm biến	Khoảng 3,2 kg
Tùy chọn an toàn kép	2 cầu Wheatstone strain gauge dự phòng 350 Ω với 2 cáp đầu ra

Ưu điểm và tính năng nổi bật của LAU10000

• Thiết kế cảm biến dạng chốt giúp đo lực trực tiếp tại điểm liên kết chịu tải, tối ưu không gian lắp đặt.
• Thân cảm biến có độ bền cơ học cao, phù hợp với các kết cấu chịu lực trong môi trường công nghiệp.
• Cấu tạo thép không gỉ giúp nâng cao khả năng chống ăn mòn và độ bền khi sử dụng lâu dài.
• Cho phép kết hợp chức năng đo tải với chức năng giới hạn tải trong các hệ thống nâng hạ phù hợp.
• Dễ tích hợp với bộ hiển thị cân, bộ truyền trọng lượng hoặc bộ số hóa load cell sử dụng tín hiệu từ cầu strain gauge.
• Có tùy chọn cấu hình cầu đo dự phòng cho các ứng dụng cần tăng mức độ an toàn và giám sát tín hiệu kép.

Chức năng, nguyên lý hoạt động và ứng dụng của LAU10000

Chức năng đo lực tại chốt liên kết

LAU10000 có chức năng chuyển đổi lực cơ học tác động lên chốt thành tín hiệu điện tỷ lệ với tải. Thay vì đặt một load cell riêng bên ngoài cơ cấu, cảm biến dạng chốt được bố trí ngay tại điểm truyền lực giữa càng liên kết, bản mã hoặc các bộ phận cơ khí tương tự.

Khi lựa chọn vị trí lắp đặt, kết cấu cần đảm bảo lực truyền qua vùng đo đúng theo phương và điều kiện cơ khí do nhà sản xuất quy định. Việc hạn chế tải lệch, lực phụ, ma sát không mong muốn và mô-men ngoài thiết kế giúp duy trì độ chính xác và độ lặp lại của phép đo.

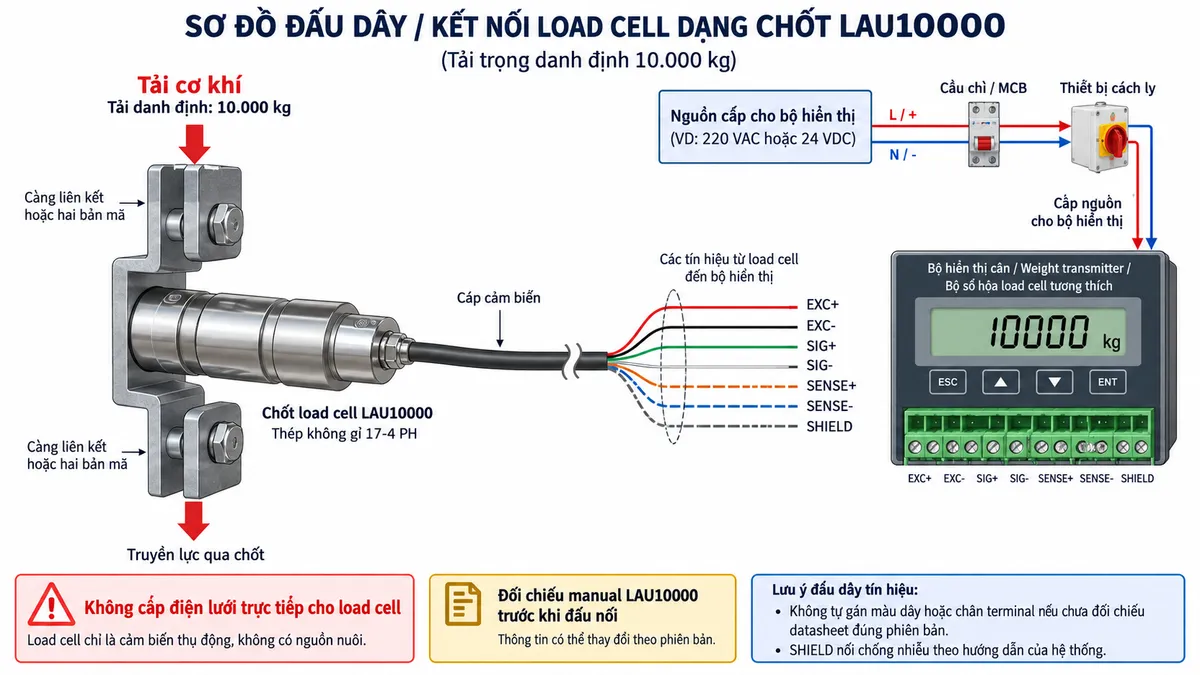

Kết nối cảm biến với thiết bị điện tử cân

LAU10000 là cảm biến strain gauge thụ động và cần được kết nối với bộ hiển thị cân hoặc weight transmitter tương thích. Thiết bị điện tử cân cấp điện áp kích thích cho cầu đo của load cell và tiếp nhận tín hiệu vi sai từ cảm biến để khuếch đại, chuyển đổi và tính toán giá trị tải trọng.

Nguồn điện hệ thống chỉ được cấp vào bộ hiển thị hoặc transmitter theo đúng điện áp làm việc của thiết bị đó. Không đấu trực tiếp nguồn điện lưới vào dây của load cell. Các đường excitation, signal, sense/reference nếu có và shield cần được đấu theo đúng tài liệu kỹ thuật của phiên bản cảm biến và bộ điện tử sử dụng.

Nguyên lý hoạt động

Bên trong cảm biến lực dạng chốt LAU10000 là phần tử đàn hồi có gắn các strain gauge. Khi tải tác động lên chốt, vùng đo xuất hiện một biến dạng đàn hồi rất nhỏ. Biến dạng này làm điện trở của các strain gauge thay đổi.

Các strain gauge được tổ chức thành cầu Wheatstone. Khi cầu đo được cấp điện áp kích thích, sự thay đổi điện trở tạo ra tín hiệu vi sai tỷ lệ với lực tác động. Tín hiệu từ cảm biến được bộ điện tử cân khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc trước khi chuyển thành giá trị tải để hiển thị hoặc truyền tới hệ thống điều khiển.

Ứng dụng điển hình

• Giám sát tải trong thiết bị nâng hạ và các cơ cấu cần phát hiện quá tải.
• Đo lực tại chốt của càng liên kết, khớp quay hoặc bản mã chịu tải.
• Tích hợp phép đo tải vào máy móc và kết cấu cơ khí hiện hữu.
• Ứng dụng trong cầu trục, cơ cấu cáp, puly và hệ thống nâng phù hợp.
• Kết nối với PLC, HMI hoặc hệ thống giám sát thông qua bộ xử lý tín hiệu cân tương thích.

Cam kết và nơi mua LAU10000 chính hãng

Khi lựa chọn LAU10000 chính hãng, cần xác định đúng tải làm việc thực tế, hệ số an toàn, kết cấu lắp chốt và thiết bị điện tử đọc tín hiệu. Đặc biệt với các hệ thống nâng, việc chọn tải danh định cần dựa trên lực thực tế tác động lên vị trí cảm biến chứ không chỉ dựa vào tải tổng của toàn bộ máy.

Khách hàng có nhu cầu mua cảm biến lực dạng chốt Laumas LAU10000, nhận báo giá hoặc tư vấn lựa chọn thiết bị đọc tín hiệu phù hợp có thể liên hệ thietbicodien để được hỗ trợ sản phẩm chính hãng và cấu hình theo ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

LAU10000 là loại cảm biến gì?

LAU10000 là cảm biến lực dạng chốt của Laumas. Cảm biến được bố trí tại điểm liên kết chịu tải để biến lực cơ học thành tín hiệu điện phục vụ đo và giám sát tải trọng.

LAU10000 có tải danh định bao nhiêu?

LAU10000 có tải danh định 10.000 kg, tương đương 10 tấn trong điều kiện sử dụng và lắp đặt theo yêu cầu kỹ thuật của nhà sản xuất.

Cảm biến LAU10000 được làm bằng vật liệu gì?

Phần thân của cảm biến thuộc dòng LAU được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu về độ bền cơ học của cảm biến dạng chốt công nghiệp.

LAU10000 có thể dùng làm bộ giới hạn tải không?

Có thể sử dụng LAU10000 như phần tử đo trong hệ thống giới hạn tải khi cảm biến được kết hợp với bộ truyền hoặc bộ điều khiển cân có chức năng thiết lập ngưỡng và đầu ra cảnh báo phù hợp.

LAU10000 có đấu trực tiếp vào nguồn điện không?

Không. Đây là load cell strain gauge thụ động. Cảm biến phải được kết nối với bộ điện tử cân tương thích để nhận điện áp kích thích và truyền tín hiệu đo; không cấp nguồn điện lưới trực tiếp vào load cell.

LAU10000 có thể kết nối PLC như thế nào?

Tín hiệu từ load cell thường được đưa vào weight transmitter hoặc bộ số hóa load cell. Thiết bị trung gian sẽ xử lý tín hiệu cân và cung cấp đầu ra analog, truyền thông số hoặc giao diện khác phù hợp với PLC tùy cấu hình hệ thống.

Khi lắp cảm biến dạng chốt LAU10000 cần chú ý gì?

Cần bảo đảm hướng truyền lực đúng thiết kế, hạn chế lực ngang và mô-men ngoài ý muốn, giữ kết cấu liên kết ổn định và bảo vệ cáp khỏi lực kéo hoặc va đập. Sơ đồ đấu dây và yêu cầu lắp đặt cuối cùng phải được đối chiếu với tài liệu kỹ thuật của đúng phiên bản LAU10000.
