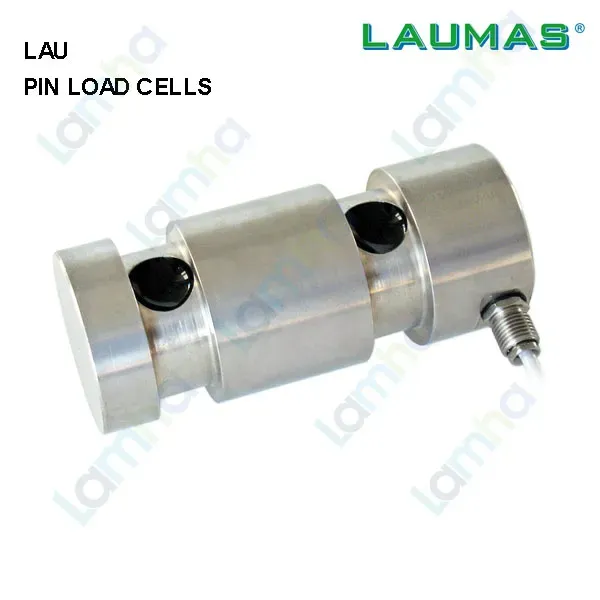

LAU20000 | Cảm biến lực dạng chốt Laumas LAU20000 là pin load cell thuộc dòng LAU, được phát triển để đo lực trực tiếp tại vị trí chốt liên kết trong kết cấu cơ khí. Thiết kế này cho phép tích hợp chức năng đo tải và giám sát lực vào máy móc hoặc kết cấu hiện hữu mà không cần bố trí một cụm cân độc lập cồng kềnh.

LAU20000 phù hợp với các bài toán cần biến một chốt chịu lực thành điểm đo tải, đặc biệt trong cơ cấu nâng hạ, càng liên kết, bản mã, khớp cơ khí và hệ thống giới hạn tải. Khi được kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell phù hợp, tín hiệu của cảm biến có thể được xử lý để hiển thị, giám sát hoặc truyền tới hệ thống điều khiển.

Giới thiệu và nguồn gốc thương hiệu Laumas

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển hệ sinh thái gồm load cell, bộ hiển thị cân, bộ truyền trọng lượng, bộ số hóa cảm biến và các giải pháp phục vụ tự động hóa cân công nghiệp.

Dòng LAU được Laumas thiết kế theo cấu trúc cảm biến lực dạng chốt, cho phép tích hợp phép đo tải vào chính điểm liên kết chịu lực của máy. Đây là lựa chọn phù hợp khi yêu cầu cơ khí cần kết cấu gọn, khả năng chịu tải cao và phương án đo lực trực tiếp tại chốt.

Thông số kỹ thuật tiêu biểu của LAU20000

Thông số	Giá trị
Tải danh định	20.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,1%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	1 mV/V ±0,1%
Điện trở đầu vào	350 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10°C đến +50°C
Dải nhiệt độ làm việc	-20°C đến +70°C
Quá tải an toàn	150% tải toàn thang
Quá tải phá hủy	400% tải toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Cáp tiêu chuẩn	Dài 10 m, đường kính 5 mm, 6 lõi x 0,14 mm²
Khối lượng tịnh	3,4 kg

Ưu điểm và tính năng nổi bật của LAU20000

• Tích hợp đo lực ngay tại chốt liên kết, giúp tối ưu không gian và hạn chế phải thay đổi lớn kết cấu máy.
• Kết cấu cơ khí chắc chắn, phù hợp với các hệ thống công nghiệp có tải trọng lớn và yêu cầu làm việc ổn định.
• Thiết kế dạng chốt thuận lợi cho các ứng dụng cần vừa truyền lực vừa giám sát tải tại cùng một vị trí cơ khí.
• Dễ kết hợp với bộ hiển thị cân, weight transmitter và bộ số hóa load cell để đưa dữ liệu tải vào hệ thống tự động hóa.
• Có tùy chọn cấu hình cầu đo dự phòng với hai đường tín hiệu độc lập cho các hệ thống yêu cầu mức độ an toàn cao hơn.
• Phù hợp cho các hệ thống giới hạn tải, cảnh báo quá tải và giám sát lực liên tục khi được phối hợp với bộ điện tử cân thích hợp.

Chức năng, nguyên lý hoạt động và ứng dụng của LAU20000

Chức năng đo lực tại điểm chốt chịu tải

LAU20000 được bố trí tại vị trí mà chốt cơ khí truyền lực giữa hai hoặc nhiều bộ phận của kết cấu. Khi tải tác động lên cơ cấu, lực được truyền qua thân chốt cảm biến. Phần tử đàn hồi bên trong chịu một biến dạng rất nhỏ và tạo điều kiện để hệ thống strain gauge đo được mức lực tác dụng.

Kiểu lắp này đặc biệt hữu ích khi cần bổ sung chức năng đo tải vào một kết cấu hiện hữu. Thay vì bố trí thêm một cảm biến ngoài đường truyền lực, pin load cell trở thành chính phần tử liên kết chịu tải của hệ thống.

Kết nối LAU20000 với thiết bị điện tử cân

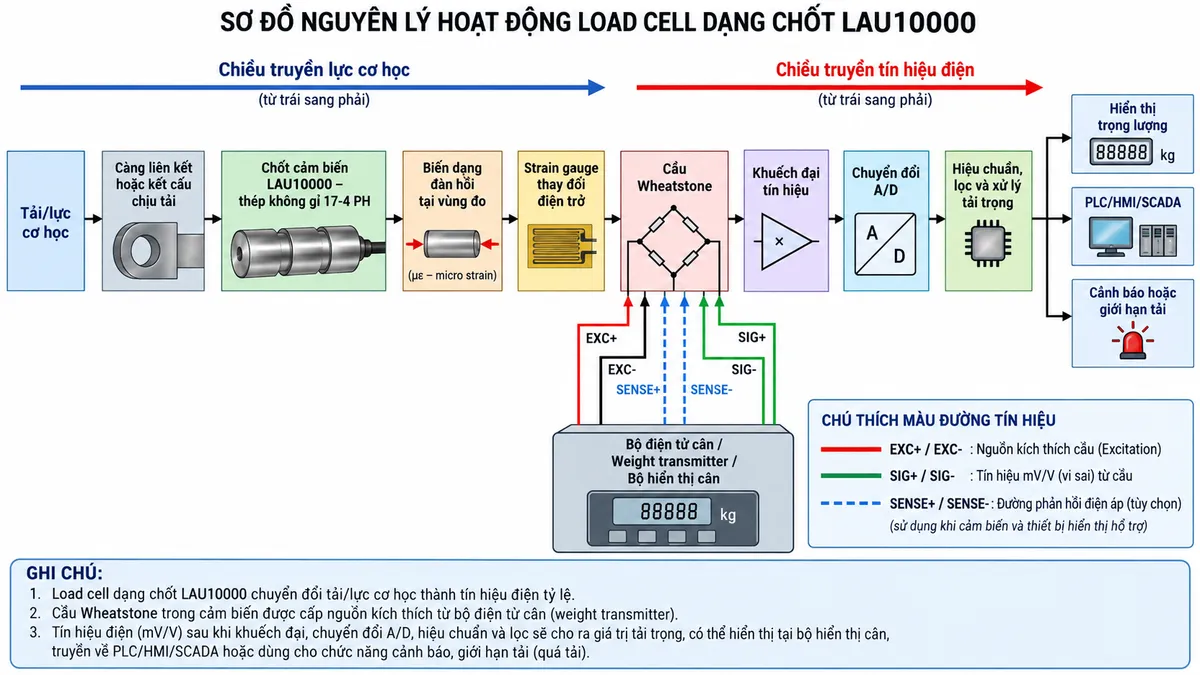

Cảm biến là phần tử đo thụ động và được kết nối với thiết bị điện tử xử lý tín hiệu cân. Bộ hiển thị hoặc transmitter cấp điện áp kích thích cho cầu đo qua nhóm EXC, đồng thời nhận tín hiệu vi sai qua nhóm SIG. Cặp REF./SENSE giúp thiết bị đọc giám sát điện áp kích thích tại cảm biến và hỗ trợ bù ảnh hưởng của đường dây khi thiết bị điện tử sử dụng cấu hình sense.

Phần shield của cáp cần được xử lý theo hướng dẫn chống nhiễu của hệ thống. Nguồn điện vận hành được cấp cho bộ hiển thị hoặc transmitter qua thiết bị bảo vệ và cách ly phù hợp; không cấp nguồn điện lưới trực tiếp vào load cell.

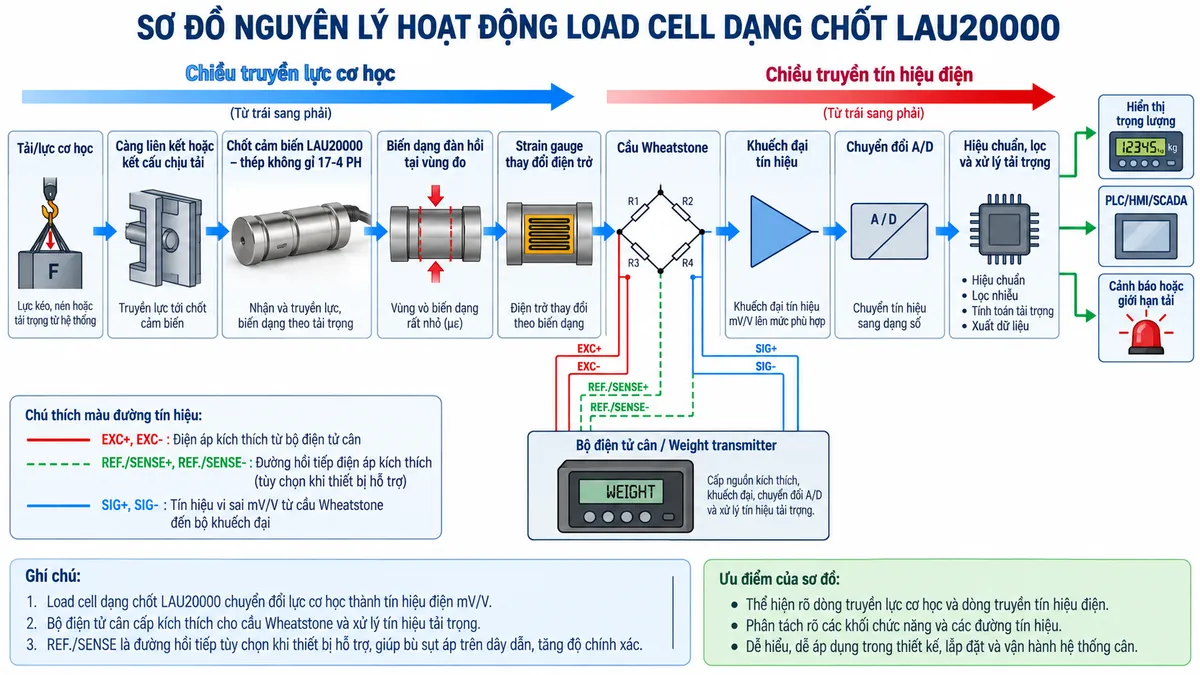

Nguyên lý hoạt động của cảm biến

Khi lực được truyền qua chốt, vùng đo của cảm biến lực dạng chốt LAU20000 xuất hiện biến dạng đàn hồi. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng và tạo ra sự mất cân bằng trong cầu Wheatstone.

Bộ điện tử cân cấp điện áp kích thích cho cầu Wheatstone và thu tín hiệu vi sai sinh ra từ cảm biến. Tín hiệu này sau đó được khuếch đại, chuyển đổi sang dữ liệu số, hiệu chuẩn và lọc để tạo thành giá trị tải trọng có thể sử dụng cho hiển thị, điều khiển hoặc cảnh báo.

Ứng dụng điển hình

• Giám sát tải cho thiết bị nâng hạ và các hệ thống cần phát hiện tình trạng quá tải.
• Đo lực tại càng liên kết, bản mã, khớp quay và các điểm chốt chịu lực của máy.
• Tích hợp chức năng cân hoặc đo lực vào kết cấu máy móc hiện hữu.
• Giám sát tải cho các cơ cấu puly, cáp, tang cuốn và hệ thống truyền lực phù hợp.
• Đưa dữ liệu tải trọng vào PLC, HMI hoặc SCADA thông qua thiết bị chuyển đổi tín hiệu cân tương thích.

Lưu ý khi lắp đặt

Chất lượng phép đo phụ thuộc nhiều vào kết cấu lắp chốt và cách truyền lực. Cần đảm bảo lực đi qua vùng đo theo đúng hướng thiết kế, hạn chế tải lệch tâm, ma sát không mong muốn và các mô-men phụ có thể ảnh hưởng tới kết quả đo.

Cáp tín hiệu cần được bảo vệ khỏi kéo căng, va đập và nguồn gây nhiễu điện từ. Trước khi đấu nối hoặc hiệu chuẩn, cần kiểm tra tài liệu kỹ thuật của đúng phiên bản cảm biến và thiết bị điện tử đang sử dụng.

Cam kết và nơi mua LAU20000 chính hãng

Khi lựa chọn LAU20000 chính hãng, người dùng cần xem xét tải làm việc thực tế, tải động, hệ số an toàn, hình học của chốt liên kết và loại bộ điện tử xử lý tín hiệu. Việc lựa chọn đúng cấu hình giúp hệ thống đạt độ ổn định cao và hạn chế rủi ro do tải phụ hoặc lắp đặt không phù hợp.

Khách hàng cần mua cảm biến lực dạng chốt Laumas LAU20000, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, transmitter và phương án tích hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

LAU20000 là loại load cell gì?

LAU20000 là load cell dạng chốt thuộc dòng LAU của Laumas. Cảm biến được lắp ngay tại điểm chốt chịu lực để chuyển tải cơ học thành tín hiệu điện phục vụ đo và giám sát.

LAU20000 phù hợp với ứng dụng nào?

Sản phẩm phù hợp với các ứng dụng cần đo tải trực tiếp tại liên kết cơ khí, như thiết bị nâng hạ, càng liên kết, khớp chịu lực, hệ thống giới hạn tải và máy móc công nghiệp.

Có thể đấu LAU20000 trực tiếp vào PLC không?

Thông thường cần một weight transmitter, module cân hoặc bộ số hóa load cell tương thích để cấp kích thích, khuếch đại và chuyển đổi tín hiệu của cảm biến trước khi đưa dữ liệu tới PLC.

Chức năng của dây SENSE trên LAU20000 là gì?

Cặp SENSE/REF. cho phép thiết bị điện tử tương thích nhận biết điện áp kích thích thực tế tại cảm biến, qua đó hỗ trợ bù ảnh hưởng sụt áp trên đường cáp.

SHIELD của cáp LAU20000 được dùng để làm gì?

SHIELD hỗ trợ chống nhiễu điện từ cho tín hiệu load cell. Phương án nối shield cần tuân theo hướng dẫn của hệ thống và thiết bị điện tử cân để tránh tạo vòng lặp nối đất không mong muốn.

LAU20000 có thể dùng trong hệ thống giới hạn tải không?

Có. Khi kết hợp với bộ điện tử cân có chức năng thiết lập ngưỡng, tín hiệu từ cảm biến có thể được sử dụng để cảnh báo hoặc điều khiển giới hạn tải cho hệ thống phù hợp.

Điều gì quan trọng nhất khi lắp cảm biến dạng chốt LAU20000?

Cần đảm bảo hướng truyền lực đúng thiết kế, kết cấu liên kết ổn định và hạn chế lực phụ hoặc mô-men không mong muốn. Việc đấu dây, hiệu chuẩn và lựa chọn thiết bị đọc cũng phải tuân theo tài liệu kỹ thuật của đúng phiên bản sản phẩm.
