LAU5000 | Cảm biến lực dạng chốt Laumas LAU5000 – giải pháp đo tải công nghiệp 5.000 kg

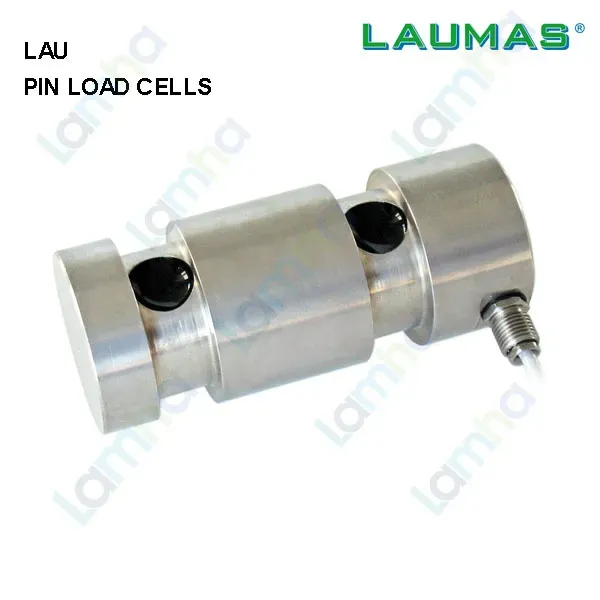

LAU5000 | Cảm biến lực dạng chốt Laumas LAU5000 là load cell kiểu chốt thuộc dòng LAU của Laumas, được thiết kế để đo lực và tải trọng trực tiếp tại các vị trí liên kết cơ khí. Với tải danh định 5.000 kg, kết cấu thép không gỉ 17-4 PH và cấp bảo vệ IP67, sản phẩm phù hợp cho các hệ thống cần tích hợp chức năng cân, giám sát tải hoặc giới hạn tải ngay trên cơ cấu máy.

Khác với load cell dạng dầm hoặc dạng nén cần bố trí riêng trong kết cấu, load cell dạng chốt có thể thay thế chốt cơ khí tại vị trí chịu lực phù hợp. Cách bố trí này giúp tích hợp phép đo vào kết cấu hiện hữu một cách gọn gàng, đặc biệt hữu ích trong các cơ cấu nâng hạ, liên kết bản mã, khớp chịu tải và hệ thống giám sát lực công nghiệp.

Giới thiệu thương hiệu Laumas và xuất xứ LAU5000

Laumas là thương hiệu chuyên về công nghệ cân và định lượng công nghiệp của Italia, hoạt động trong lĩnh vực này từ năm 1984. Doanh nghiệp có trụ sở tại khu vực Parma, Italia và phát triển hệ sinh thái gồm load cell, bộ hiển thị cân, bộ truyền trọng lượng, bộ số hóa cùng các giải pháp phục vụ tự động hóa cân công nghiệp.

LAU5000 thuộc dòng cảm biến LAU kiểu pin load cell của hãng. Dòng tiêu chuẩn LAU được chế tạo bằng thép không gỉ 17-4 PH, hướng tới các ứng dụng cần độ bền cơ học cao, kích thước lắp đặt gọn và khả năng đo lực trực tiếp tại chốt liên kết.

Ưu điểm và tính năng nổi bật của Laumas LAU5000

• Thiết kế load cell dạng chốt cho phép tích hợp chức năng đo tải ngay tại điểm liên kết cơ khí thay vì phải bổ sung một cụm load cell độc lập.
• Tải danh định 5.000 kg, phù hợp với nhiều hệ thống giám sát lực và tải trọng trong máy móc công nghiệp.
• Thân cảm biến bằng thép không gỉ 17-4 PH, có độ bền cơ học và khả năng chống ăn mòn phù hợp với môi trường công nghiệp.
• Cấp bảo vệ IP67 giúp cảm biến làm việc trong môi trường có bụi và độ ẩm khi được lắp đặt, đấu nối đúng hướng dẫn.
• Sai số tổng hợp tối đa ±0,1%, hỗ trợ các bài toán cần theo dõi tải ổn định và tin cậy.
• Tín hiệu đầu ra dạng mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell sử dụng cầu đo strain gauge.
• Cấu hình điện 6 dây có các đường excitation, signal và sense/reference giúp hạn chế ảnh hưởng sụt áp trên cáp khi thiết bị đọc hỗ trợ chức năng sense.
• Dòng LAU có tùy chọn theo yêu cầu sử dụng hai cầu Wheatstone strain gauge dự phòng và hai cáp đầu ra cho các hệ thống an toàn kép.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	5.000 kg
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,1%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	1 mV/V ±0,1%
Dải nhiệt độ bù	-20°C đến +70°C
Dải nhiệt độ làm việc	-30°C đến +90°C
Điện áp kích thích tối đa không gây hư hỏng	15 V
Chiều dài cáp tiêu chuẩn	10 m
Đường kính cáp	5 mm
Kết cấu lõi cáp	6 x 0,14 mm²

Chức năng, nguyên lý hoạt động và ứng dụng của LAU5000

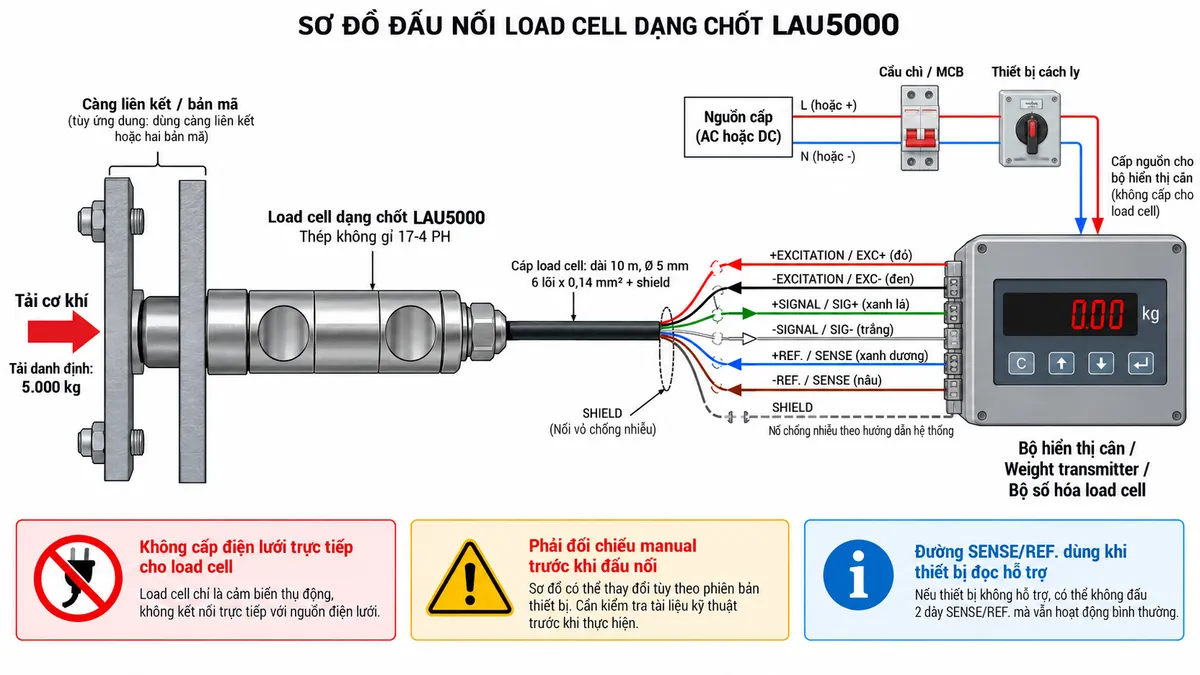

Kết nối điện của cảm biến lực dạng chốt LAU5000

Laumas LAU5000 là cảm biến strain gauge thụ động, vì vậy không đấu trực tiếp vào nguồn điện lưới. Bộ hiển thị cân, bộ truyền trọng lượng hoặc bộ số hóa tương thích sẽ cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ SIG+ và SIG-. Hai dây REF./SENSE+ và REF./SENSE- được sử dụng khi thiết bị đọc hỗ trợ kết nối sense 6 dây nhằm bù ảnh hưởng sụt áp trên đường cáp. Shield cần được xử lý theo hướng dẫn nối đất và chống nhiễu của hệ thống.

Trong tủ điều khiển, nguồn cấp cho bộ hiển thị hoặc weight transmitter cần có thiết bị bảo vệ và cách ly phù hợp. Không đưa điện áp AC hoặc nguồn ngoài không đúng chuẩn trực tiếp vào các dây tín hiệu của load cell.

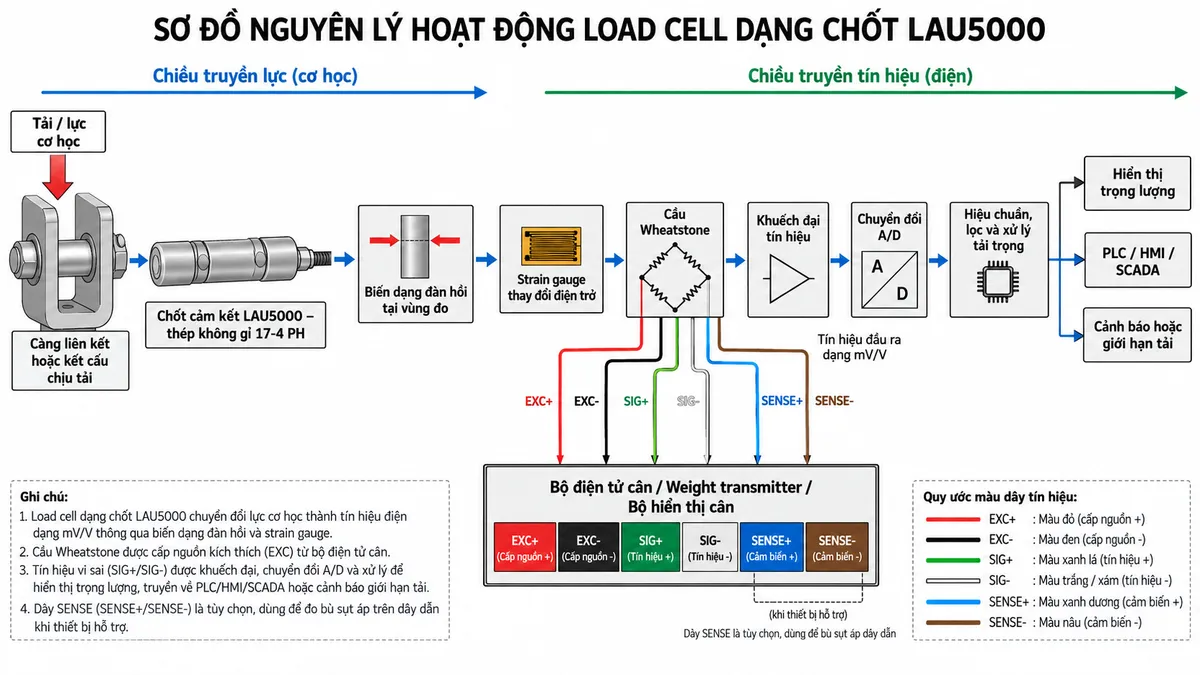

Nguyên lý hoạt động

Khi lực cơ học tác động lên chốt LAU5000, phần tử đàn hồi bên trong cảm biến biến dạng rất nhỏ. Các strain gauge được gắn tại vùng đo sẽ thay đổi điện trở theo mức biến dạng này và được mắc thành cầu Wheatstone. Khi cầu được cấp điện áp kích thích, sự mất cân bằng của cầu tạo ra một tín hiệu điện vi sai có biên độ tỷ lệ với lực tác dụng.

Tín hiệu mV/V từ cảm biến được đưa tới bộ khuếch đại, bộ truyền trọng lượng hoặc thiết bị số hóa. Sau khi khuếch đại, chuyển đổi A/D, hiệu chuẩn và xử lý, hệ thống có thể hiển thị giá trị tải, truyền dữ liệu tới PLC/HMI hoặc sử dụng giá trị đo cho chức năng cảnh báo và giới hạn tải.

Ứng dụng điển hình

Cảm biến lực dạng chốt 5.000 kg phù hợp với những cơ cấu trong đó chốt liên kết đồng thời là vị trí truyền tải. Việc thay chốt thông thường bằng chốt đo lực cho phép bổ sung khả năng đo mà không cần thay đổi lớn kết cấu máy.

• Giám sát lực và tải trọng trong các cơ cấu nâng hạ, pa lăng và thiết bị vận chuyển.
• Đo tải tại càng liên kết, bản mã, khớp quay hoặc điểm chốt chịu lực.
• Hệ thống giới hạn tải và cảnh báo quá tải cho máy móc công nghiệp.
• Theo dõi lực trên cơ cấu puly, tang cuốn, cáp hoặc các bộ phận truyền tải phù hợp.
• Tích hợp hệ thống cân hoặc giám sát tải vào kết cấu máy hiện hữu.

Để đạt kết quả đo chính xác, tải cần được truyền qua chốt theo đúng hướng thiết kế; kết cấu lắp đặt phải hạn chế lực phụ, ma sát không mong muốn, khe hở bất thường và các mô-men có thể làm sai lệch phép đo.

Cam kết và nơi mua LAU5000 chính hãng

Khi lựa chọn Laumas LAU5000 chính hãng, người dùng nên xác định đúng tải danh định, kích thước cơ khí, phương án lắp chốt, thiết bị đọc tín hiệu và yêu cầu của hệ thống điều khiển. Việc lựa chọn đúng ngay từ đầu giúp đảm bảo độ chính xác, tuổi thọ cảm biến và khả năng tương thích với bộ hiển thị hoặc PLC hiện có.

Khách hàng có nhu cầu mua LAU5000, nhận báo giá hoặc tư vấn cấu hình hệ thống cân có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm Laumas chính hãng phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

LAU5000 là loại load cell gì?

LAU5000 là load cell dạng chốt thuộc dòng LAU của Laumas. Cảm biến được lắp tại vị trí chốt chịu lực để biến tải cơ học thành tín hiệu điện phục vụ cân, giám sát lực hoặc giới hạn tải.

Tải danh định của Laumas LAU5000 là bao nhiêu?

Phiên bản LAU5000 có tải danh định 5.000 kg. Đây là một trong các mức tải tiêu chuẩn của dòng cảm biến dạng chốt LAU.

LAU5000 có thể đấu trực tiếp vào PLC không?

Tín hiệu tiêu chuẩn của cảm biến là tín hiệu strain gauge mức thấp dạng mV/V. Trong phần lớn hệ thống, cần sử dụng weight transmitter, bộ số hóa load cell hoặc module cân để cấp excitation, khuếch đại và chuyển đổi tín hiệu trước khi truyền dữ liệu hoặc tín hiệu chuẩn tới PLC.

LAU5000 sử dụng kết nối 4 dây hay 6 dây?

Cáp tiêu chuẩn có 6 lõi, gồm excitation, signal và cặp reference/sense. Nếu bộ điện tử cân hỗ trợ sense, hai đường này có thể được sử dụng để bù sụt áp trên cáp; phương án đấu nối thực tế cần tuân theo tài liệu của cả cảm biến và thiết bị đọc.

Load cell LAU5000 có phù hợp môi trường công nghiệp không?

Cảm biến sử dụng thép không gỉ 17-4 PH và đạt cấp bảo vệ IP67, phù hợp với nhiều môi trường công nghiệp khi được lắp đặt, bảo vệ cáp và đấu nối đúng kỹ thuật.

LAU5000 hoạt động theo nguyên lý nào?

Cảm biến sử dụng các strain gauge mắc thành cầu Wheatstone. Khi chốt chịu tải và biến dạng đàn hồi, điện trở strain gauge thay đổi, tạo ra tín hiệu vi sai mV/V tỷ lệ với lực tác dụng.

Khi lắp LAU5000 cần chú ý điều gì?

Cần đảm bảo tải truyền qua chốt đúng hướng thiết kế, hạn chế lực ngang và mô-men ngoài ý muốn, bảo vệ cáp khỏi kéo căng hoặc va đập, đồng thời thực hiện đấu dây đúng màu và đúng chức năng theo tài liệu kỹ thuật của Laumas.
