Thanh đấu nối 24 cổng cho cáp cat. 5e Legrand 632850

1. Giới thiệu thanh đấu nối 24 cổng cho cáp Cat. 5e Legrand 632850

Thanh đấu nối 24 cổng cho cáp Cat. 5e Legrand 632850 là patch panel dạng mô-đun thuộc dòng Linkeo C, được thiết kế để tập trung, sắp xếp và quản lý các tuyến cáp mạng trong tủ rack. Sản phẩm mang mã hàng 632850, có khả năng lắp tối đa 24 nhân mạng Keystone RJ45 tương thích.

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên cung cấp các giải pháp hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại và công nghiệp. Dòng Linkeo C được phát triển cho hệ thống cáp cấu trúc, giúp việc triển khai mạng LAN, đường truyền dữ liệu và đường dây thoại trở nên khoa học, thuận tiện cho vận hành và bảo trì.

Cần lưu ý rằng Legrand 632850 là patch panel 24 cổng dạng rỗng, chưa được lắp sẵn nhân RJ45. Khi xây dựng hệ thống Cat. 5e UTP, người dùng cần trang bị các nhân mạng Keystone Cat. 5e tương thích; trong hệ Linkeo C của Legrand có thể lựa chọn bộ nhân Cat. 5e UTP phù hợp với cấu hình dự án.

2. Ưu điểm và tính năng nổi bật của Legrand 632850

• Quản lý tối đa 24 cổng mạng RJ45 trên cùng một thanh đấu nối, phù hợp với hệ thống mạng có nhiều điểm kết nối.
• Thiết kế mô-đun cho phép lựa chọn và thay thế từng nhân Keystone riêng biệt, thuận tiện khi nâng cấp hoặc bảo trì.
• Tương thích với nhân Keystone RJ45 Cat. 5e, Cat. 6 và Cat. 6A, giúp linh hoạt lựa chọn cấp hiệu năng theo yêu cầu của từng công trình.
• Hệ thống quản lý cáp phía sau được tích hợp sẵn, giúp giữ từng sợi cáp ổn định, hạn chế rối cáp và giảm lực kéo trực tiếp lên đầu nối.
• Có khu vực gắn nhãn và đánh số cổng, hỗ trợ kỹ thuật viên nhận diện nhanh từng tuyến mạng khi kiểm tra sự cố.
• Cơ cấu định vị giúp giữ tạm panel trên thanh đứng của tủ rack trước khi bắt vít hoàn thiện, tạo thuận lợi trong quá trình lắp đặt.
• Các nhân mạng có thể tháo lắp độc lập, không cần tháo toàn bộ panel khi cần xử lý một cổng riêng lẻ.
• Kết cấu kim loại hỗ trợ liên kết tiếp địa với tủ rack, phù hợp với yêu cầu tổ chức hệ thống mạng chuyên nghiệp.

Thông số và đặc tính kỹ thuật

Đặc tính	Giá trị
Loại sản phẩm	Patch panel mô-đun chưa lắp nhân RJ45
Số vị trí lắp đầu nối	24 vị trí Keystone RJ45
Chuẩn đầu nối tương thích	Cat. 5e, Cat. 6 và Cat. 6A
Kiểu đầu nối phía trước	RJ45 8(8)
Kiểu lắp đặt	Gắn tủ rack 482,6 mm (19 inch)
Chiều cao lắp rack	1U
Kích thước rộng	482,6 mm
Kích thước cao	43,8 mm
Kích thước sâu	140 mm
Màu sắc	Đen, RAL 9017
Vật liệu chính	Thép tấm mạ kẽm, polycarbonate và bộ phận quản lý cáp bằng ABS
Cấp bảo vệ	IP20
Cấp chịu va đập	IK03
Nhiệt độ vận hành	Từ -10°C đến +60°C
Nhiệt độ lưu kho	Từ -10°C đến +70°C
Độ ẩm môi trường	Từ 5% đến 85%, không ngưng tụ
Quản lý cáp phía sau	Có, dạng dẫn hướng zigzag
Khu vực ghi nhãn	Có
Đấu nối sẵn	Không

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của patch panel 24 cổng

Patch panel Legrand 632850 tạo một điểm tập trung cố định cho các tuyến cáp mạng đi từ từng ổ cắm tại khu vực làm việc về phòng thiết bị. Thay vì đưa toàn bộ cáp ngang trực tiếp vào switch, mỗi tuyến cáp được kết cuối tại một nhân Keystone RJ45 lắp trên panel.

Cách bố trí này giúp bảo vệ cáp mạng cố định khỏi việc cắm và rút thường xuyên, đồng thời cho phép thay đổi kết nối giữa patch panel và thiết bị mạng bằng dây nhảy ngắn. Nhờ đó, kỹ thuật viên có thể phân phối lại cổng mạng, kiểm tra đường truyền hoặc thay switch mà không phải can thiệp vào hệ thống cáp âm tường.

Nguyên lý hoạt động

Mỗi sợi cáp mạng Cat. 5e được đưa vào phía sau panel và đấu vào nhân Keystone tương thích theo sơ đồ màu của chuẩn đấu dây được lựa chọn. Sau khi hoàn tất đấu nối, nhân Keystone được cài độc lập vào vị trí tương ứng trên thanh đấu nối.

Tại mặt trước, kỹ thuật viên sử dụng patch cord RJ45 để nối cổng trên panel với switch, router, tổng đài IP hoặc thiết bị phân phối mạng. Tín hiệu dữ liệu đi từ thiết bị mạng qua patch cord, qua nhân Keystone, sau đó truyền trên tuyến cáp cố định đến ổ cắm mạng tại khu vực sử dụng.

Legrand 632850 là thiết bị thụ động, không khuếch đại, chuyển mạch hoặc xử lý dữ liệu. Chất lượng đường truyền thực tế phụ thuộc vào sự đồng bộ giữa nhân Keystone, cáp mạng, patch cord, cách thi công và cấp hiệu năng của toàn bộ kênh truyền dẫn.

Lắp đặt và quản lý cáp

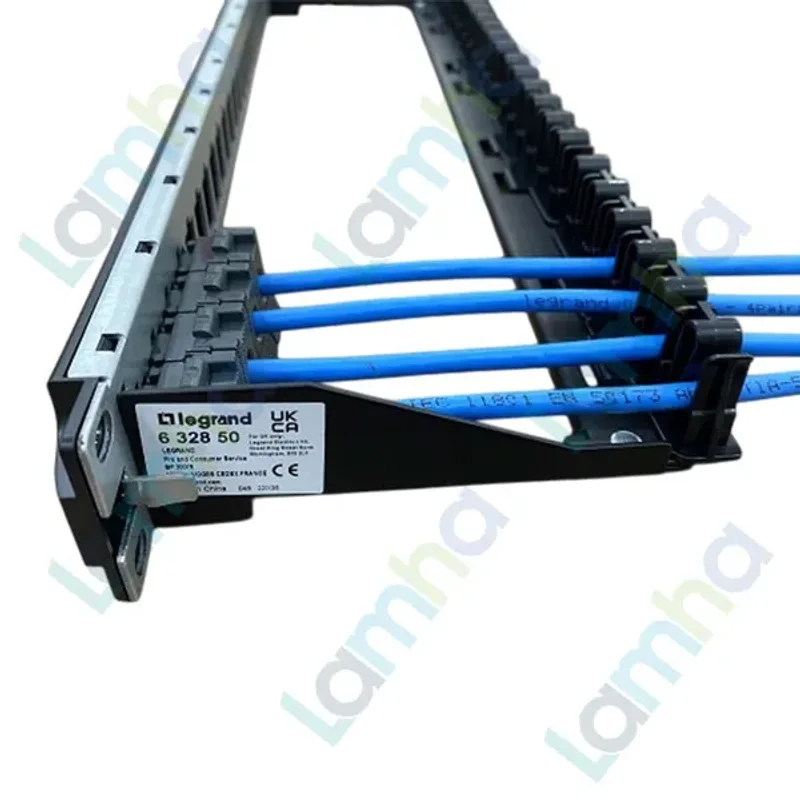

Panel được định vị trên hai thanh đứng của tủ rack trước khi bắt vít cố định. Sau đó, các nhân Keystone đã đấu cáp được cài lần lượt vào 24 vị trí ở mặt trước. Bộ dẫn hướng phía sau giữ từng tuyến cáp riêng biệt, hỗ trợ bố trí bán kính uốn phù hợp và hạn chế trọng lượng bó cáp tác động lên điểm đấu nối.

Mặt trước có vị trí ghi nhãn tương ứng với từng cổng. Người lắp đặt nên đánh số đồng nhất giữa patch panel, ổ cắm đầu cuối và hồ sơ quản lý mạng để rút ngắn thời gian tìm kiếm khi kiểm tra hoặc bảo trì.

Khi lắp trên thanh rack kim loại không sơn tại vùng tiếp xúc, panel có thể liên kết tiếp địa trực tiếp qua kết cấu lắp đặt. Với tủ rack hoặc thanh đứng được sơn phủ, cần thực hiện tiếp địa bổ sung theo hướng dẫn kỹ thuật và yêu cầu an toàn của hệ thống.

Ứng dụng thực tế

• Hệ thống mạng LAN văn phòng, tòa nhà thương mại và trung tâm điều hành.
• Tủ mạng tại trường học, bệnh viện, khách sạn, nhà xưởng và kho vận.
• Phòng máy, phòng viễn thông và các tủ phân phối mạng theo tầng.
• Hệ thống camera IP, điện thoại IP, điểm truy cập Wi-Fi và thiết bị mạng dùng cáp đồng.
• Công trình xây mới hoặc cải tạo cần tổ chức lại hệ thống cáp cấu trúc.
• Dự án cần khả năng thay thế hoặc nâng cấp từng nhân mạng mà không thay toàn bộ patch panel.

4. Cam kết và nơi mua hàng chính hãng

Khi lựa chọn thanh đấu nối 24 cổng Legrand 632850 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình panel dạng rỗng và loại nhân Keystone sẽ sử dụng. Việc lựa chọn đồng bộ patch panel, nhân mạng, cáp và patch cord giúp hệ thống đạt hiệu năng ổn định, thuận tiện nghiệm thu và bảo trì lâu dài.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn nhân Keystone Cat. 5e phù hợp, kiểm tra cấu hình hệ thống và nhận báo giá theo số lượng thực tế của dự án.

Câu hỏi thường gặp về Legrand 632850

Legrand 632850 có được lắp sẵn 24 nhân mạng RJ45 không?

Không. Đây là patch panel 24 cổng chưa lắp nhân. Người dùng cần mua và lắp thêm các nhân Keystone RJ45 phù hợp với cấp mạng của dự án.

Thanh đấu nối 632850 có chỉ sử dụng được cho cáp Cat. 5e không?

Không. Panel hỗ trợ các nhân Keystone thuộc Cat. 5e, Cat. 6 và Cat. 6A. Tuy nhiên, toàn bộ linh kiện trong một đường truyền nên được lựa chọn đồng bộ theo cùng cấp hiệu năng.

Nên dùng nhân Keystone nào khi lắp hệ thống Cat. 5e UTP?

Với cấu hình Cat. 5e UTP thuộc hệ Linkeo C, có thể sử dụng nhân Keystone Cat. 5e UTP Legrand tương thích. Cần kiểm tra mã nhân, loại chống nhiễu và quy cách đóng gói trước khi đặt hàng.

Legrand 632850 có phù hợp với tủ rack tiêu chuẩn không?

Có. Panel được thiết kế để lắp trên hệ thống tủ rack tiêu chuẩn và chiếm một đơn vị chiều cao, phù hợp với tủ mạng treo tường hoặc tủ rack đặt sàn có đủ không gian chiều sâu.

Việc đấu cáp vào nhân mạng có cần dụng cụ chuyên dụng không?

Các nhân Keystone Linkeo C tương thích được thiết kế để đấu nối phía sau không cần dụng cụ bấm chuyên dụng. Tuy vậy, người thi công vẫn cần dụng cụ tuốt cáp, kiểm tra mạng và thực hiện đúng hướng dẫn của loại nhân được sử dụng.

Có thể tháo riêng một nhân Keystone khi cần sửa chữa không?

Có. Mỗi nhân được cài độc lập trên panel và có thể tháo riêng khi cần kiểm tra, đấu lại hoặc thay thế mà không phải tháo toàn bộ các cổng còn lại.

Panel 632850 có dùng được cho hệ thống cấp nguồn PoE không?

Có thể sử dụng trong hệ thống PoE khi nhân Keystone, cáp mạng, patch cord và thiết bị mạng đều đáp ứng yêu cầu của chuẩn PoE áp dụng. Bản thân panel là thiết bị thụ động và không tạo ra nguồn điện.

Vì sao nên sử dụng patch panel thay vì nối cáp mạng trực tiếp vào switch?

Patch panel giúp bảo vệ tuyến cáp cố định, quản lý cổng rõ ràng và cho phép thay đổi kết nối bằng patch cord. Điều này làm giảm nguy cơ hư hỏng cáp ngang, đồng thời đơn giản hóa quá trình vận hành, kiểm tra và mở rộng hệ thống.
