Thanh đấu nối 24 cổng cho cáp cat. 6 Legrand 632850

1. Giới thiệu thanh đấu nối 24 cổng cho cáp Cat. 6 Legrand 632850

Thanh đấu nối 24 cổng cho cáp Cat. 6 Legrand 632850 là patch panel dạng mô-đun thuộc dòng Linkeo C, được thiết kế để tập trung, sắp xếp và quản lý các tuyến cáp mạng trong hệ thống cáp cấu trúc. Sản phẩm có 24 vị trí lắp đầu nối Keystone RJ45, phù hợp để xây dựng hệ thống mạng Cat. 6 tại văn phòng, phòng máy chủ, trung tâm dữ liệu và các công trình thương mại.

Legrand là thương hiệu có trụ sở tại Pháp, chuyên cung cấp giải pháp hạ tầng điện và hạ tầng số cho công trình. Dòng Linkeo C của hãng hướng đến việc đơn giản hóa quá trình thi công mạng LAN, giúp kỹ thuật viên lắp đặt, nhận diện và bảo trì từng đường truyền thuận tiện hơn.

Cần lưu ý rằng model 632850 là khung patch panel để lắp đầu nối Keystone, không phải loại đã được trang bị sẵn 24 hạt mạng RJ45. Khi triển khai hệ thống Cat. 6, người dùng cần lắp thêm các đầu nối Keystone RJ45 Cat. 6 và sử dụng cáp mạng, dây nhảy cùng cấp phù hợp.

2. Ưu điểm và tính năng nổi bật của Legrand 632850

Patch panel 24 cổng Cat. 6 Legrand 632850 giúp tạo điểm tập trung cố định cho các tuyến cáp mạng, hạn chế việc đấu nối trực tiếp cáp ngang vào thiết bị chủ động. Cấu trúc mô-đun cho phép từng đầu nối được lắp hoặc tháo riêng, hỗ trợ thay thế và bảo trì mà không phải tháo toàn bộ thanh đấu nối.

• Thiết kế mô-đun linh hoạt, có thể lắp các đầu nối Keystone RJ45 tương thích theo yêu cầu của hệ thống.
• Hệ thống quản lý cáp phía sau giúp định tuyến dây gọn gàng và giảm lực kéo tác động lên điểm đấu nối.
• Có vùng gắn nhãn để đánh số, phân nhóm và nhận diện nhanh từng đường mạng.
• Cơ chế định vị trước trên thanh đứng của tủ rack giúp kỹ thuật viên căn chỉnh panel thuận tiện trước khi siết vít cố định.
• Từng đầu nối Keystone có thể tháo rời độc lập, giúp quá trình kiểm tra và bảo trì ít ảnh hưởng đến các cổng còn lại.
• Phù hợp với tủ rack và tủ mạng tiêu chuẩn, tối ưu không gian lắp đặt tại phòng kỹ thuật.
• Khung kim loại chắc chắn, thích hợp cho hệ thống cáp mạng cần vận hành ổn định trong thời gian dài.

Thông tin kỹ thuật đã được kiểm chứng

Đặc tính	Thông tin
Dòng sản phẩm	Linkeo C
Kiểu sản phẩm	Patch panel rỗng để lắp đầu nối Keystone RJ45
Số vị trí đầu nối	24
Loại đầu nối tương thích	Keystone RJ45 Cat. 5e, Cat. 6 hoặc Cat. 6A
Kiểu lắp đặt	Lắp trên tủ rack hoặc tủ mạng 19 inch
Chiều cao lắp rack	1U
Màu sắc	Đen, RAL 9017
Hệ thống quản lý cáp	Giá đỡ và dẫn hướng cáp phía sau
Khả năng đấu sẵn	Không đấu sẵn đầu nối RJ45
Vùng ghi nhãn	Có
Kích thước	Rộng 482,6 mm; cao 43,8 mm; sâu 140 mm
Cấp bảo vệ	IP20
Khả năng chịu va đập	IK03
Nhiệt độ vận hành	Từ -10°C đến +60°C
Nhiệt độ lưu kho	Từ -10°C đến +70°C

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của thanh đấu nối

Thanh đấu nối mạng 24 cổng có nhiệm vụ tạo điểm kết cuối tập trung cho các tuyến cáp mạng đi từ ổ cắm tại khu vực làm việc, camera, điện thoại IP, điểm truy cập không dây hoặc các thiết bị đầu cuối khác. Thay vì đưa cáp ngang trực tiếp vào switch, các tuyến cáp được kết cuối tại đầu nối Keystone trên patch panel, sau đó liên kết với switch bằng dây nhảy mạng.

Cách bố trí này giúp hệ thống mạng có cấu trúc rõ ràng, dễ đánh số và thuận tiện khi cần thay đổi vị trí kết nối. Khi chuyển một đường mạng sang cổng switch khác, kỹ thuật viên chỉ cần thao tác với dây nhảy ở mặt trước panel mà không phải tác động vào tuyến cáp cố định phía sau.

Nguyên lý hoạt động

Legrand 632850 là thiết bị kết nối thụ động, không khuếch đại, xử lý hoặc chuyển mạch tín hiệu. Cáp mạng cố định được đấu vào đầu nối Keystone RJ45 tương thích tại phía sau. Mỗi đầu nối sau đó được gài độc lập vào một vị trí trên panel.

Ở mặt trước, dây nhảy RJ45 kết nối cổng tương ứng của panel với switch, router hoặc thiết bị phân phối mạng. Tín hiệu dữ liệu được truyền liên tục từ thiết bị đầu cuối, qua cáp mạng cố định, đầu nối Keystone, patch cord và đến thiết bị mạng chủ động.

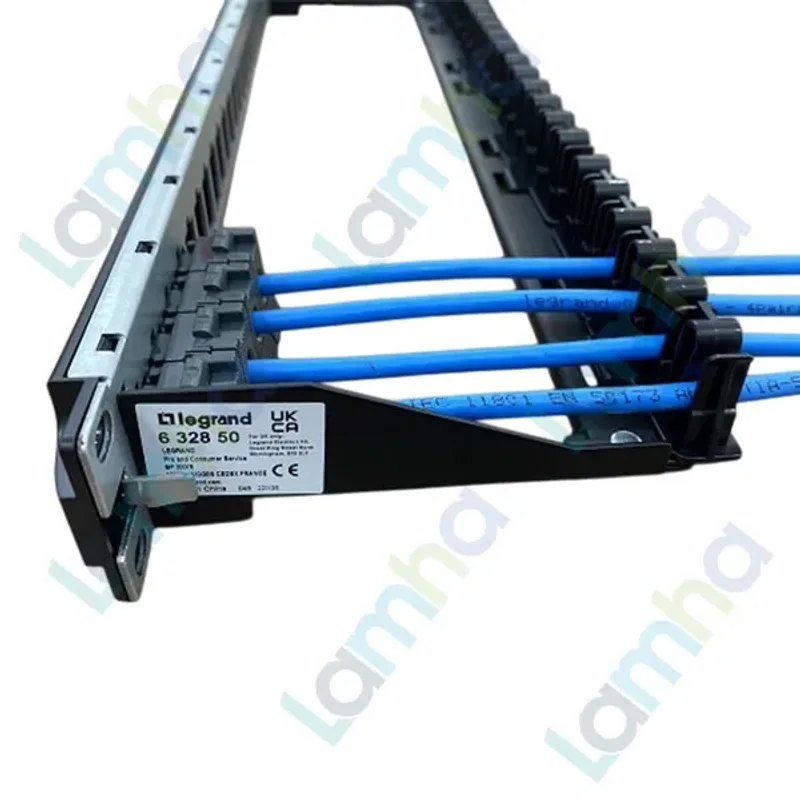

Giá đỡ cáp phía sau giúp gom và dẫn hướng các tuyến dây, hạn chế trọng lượng cáp kéo trực tiếp lên đầu nối. Vùng ghi nhãn ở mặt trước hỗ trợ xác định nhanh điểm đến của từng tuyến mạng, giúp rút ngắn thời gian xử lý khi bảo trì hoặc khắc phục sự cố.

Ứng dụng thực tế

Patch panel Legrand Linkeo C phù hợp với hệ thống cáp cấu trúc trong văn phòng, tòa nhà thương mại, khách sạn, trường học, bệnh viện, nhà máy và phòng máy chủ. Sản phẩm có thể được sử dụng để quản lý đường truyền dữ liệu, hệ thống camera IP, điện thoại VoIP, điểm phát Wi-Fi và các thiết bị sử dụng kết nối Ethernet.

Đối với hệ thống Cat. 6, cần sử dụng đồng bộ đầu nối Keystone Cat. 6, cáp mạng Cat. 6 và dây nhảy Cat. 6. Hiệu suất đường truyền thực tế phụ thuộc vào toàn bộ kênh truyền, chất lượng thi công, chiều dài tuyến cáp và việc tuân thủ đúng sơ đồ đấu dây.

4. Cam kết và nơi mua hàng

Khi lựa chọn Legrand 632850 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, tình trạng khung panel và các phụ kiện đi kèm. Đồng thời, cần xác định rõ đầu nối Keystone được đặt mua riêng hay đã được cấu hình thành bộ để tránh thiếu vật tư trong quá trình thi công.

Khách hàng có nhu cầu mua thanh đấu nối 24 cổng Legrand 632850, kiểm tra tình trạng hàng hoặc nhận báo giá theo số lượng có thể đặt hàng chính hãng tại thietbicodien. Sản phẩm được tư vấn theo đúng cấu hình hệ thống, giúp lựa chọn đầu nối Keystone và phụ kiện mạng phù hợp với yêu cầu của công trình.

Câu hỏi thường gặp (FAQ)

Legrand 632850 có được lắp sẵn 24 cổng RJ45 không?

Không. Legrand 632850 là patch panel rỗng có 24 vị trí để lắp đầu nối Keystone RJ45. Các hạt mạng cần được lựa chọn và đặt mua theo cấu hình Cat. 5e, Cat. 6 hoặc Cat. 6A của hệ thống.

Legrand 632850 có sử dụng được cho cáp Cat. 6 không?

Có. Sản phẩm có thể xây dựng thành patch panel Cat. 6 khi được lắp đầu nối Keystone RJ45 Cat. 6 và sử dụng đồng bộ với cáp mạng, dây nhảy Cat. 6 phù hợp.

Patch panel 632850 có lắp được vào tủ rack 19 inch không?

Có. Panel được thiết kế để lắp trên hệ thống tủ rack hoặc tủ mạng 19 inch và sử dụng không gian cao 1U.

Sản phẩm có thể dùng đầu nối Cat. 5e hoặc Cat. 6A không?

Có. Khung panel hỗ trợ đầu nối Keystone RJ45 thuộc các cấp Cat. 5e, Cat. 6 và Cat. 6A tương thích. Cần lựa chọn đúng loại đầu nối theo tiêu chuẩn và cấu hình của từng dự án.

Giá đỡ cáp phía sau có tác dụng gì?

Hệ thống quản lý cáp phía sau giúp gom dây, định tuyến cáp và hạn chế lực kéo tác động lên các điểm đấu nối. Nhờ đó, tủ mạng gọn hơn và quá trình kiểm tra, bảo trì cũng thuận tiện hơn.

Legrand 632850 có làm tăng tốc độ mạng không?

Không. Đây là thiết bị thụ động, không có chức năng khuếch đại hoặc tăng tốc độ tín hiệu. Hiệu suất mạng phụ thuộc vào đầu nối Keystone, cáp mạng, dây nhảy, thiết bị chủ động và chất lượng thi công của toàn bộ hệ thống.

Có thể sử dụng Legrand 632850 cho camera IP và thiết bị PoE không?

Có thể sử dụng trong hệ thống camera IP hoặc mạng PoE khi đầu nối Keystone, cáp mạng, dây nhảy và thiết bị cấp nguồn đều tương thích với tiêu chuẩn PoE được triển khai. Cần bảo đảm toàn bộ tuyến truyền được đấu nối đúng kỹ thuật.

Khi đặt mua Legrand 632850 cần mua thêm những phụ kiện nào?

Thông thường, người dùng cần chuẩn bị đầu nối Keystone RJ45 theo cấp mạng, cáp mạng cố định, dây nhảy RJ45, tủ rack và phụ kiện quản lý cáp. Cấu hình cụ thể nên được xác định theo số lượng điểm mạng và yêu cầu của công trình.
