Thanh đấu nối 24 cổng cho cáp cat. 5e Legrand 632911

Thanh đấu nối 24 cổng Cat. 5e Legrand 632911 – bộ đầu nối RJ45 Keystone UTP

Thanh đấu nối 24 cổng cho cáp Cat. 5e Legrand 632911 là tên gọi thương mại thường dùng cho bộ 24 đầu nối RJ45 thuộc hệ thống Linkeo C. Theo tài liệu kỹ thuật của hãng, model 632911 gồm 24 đầu nối Cat. 5e UTP dạng Keystone, được lắp vào patch panel tương thích để tổ chức, đấu nối và phân phối đường truyền mạng trong tủ rack.

Sản phẩm phù hợp với các hệ thống mạng LAN cần số lượng cổng lớn, cách bố trí khoa học và khả năng bảo trì thuận tiện. Thiết kế Keystone độc lập giúp kỹ thuật viên có thể lắp, tháo hoặc xử lý từng đường cáp mà không phải thay toàn bộ cụm đầu nối.

1. Giới thiệu và nguồn gốc thương hiệu Legrand

Legrand là thương hiệu của Pháp chuyên phát triển các giải pháp hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại, công nghiệp và trung tâm dữ liệu. Danh mục của hãng bao gồm thiết bị điện, tủ rack, hệ thống quản lý cáp, patch panel, ổ cắm dữ liệu và các giải pháp kết nối mạng đồng bộ.

Legrand 632911 thuộc dòng Linkeo C, được thiết kế để tạo các điểm kết nối RJ45 Cat. 5e UTP trong hệ thống cáp cấu trúc. Sản phẩm không phải là khung patch panel hoàn chỉnh mà là bộ 24 đầu nối Keystone; khi triển khai trong tủ mạng, bộ đầu nối thường được kết hợp với panel Linkeo C phù hợp.

Việc sử dụng đồng bộ đầu nối và panel của cùng hệ sản phẩm giúp quá trình thi công gọn gàng, dễ đánh số cổng, thuận tiện kiểm tra và hạn chế nhầm lẫn trong quá trình vận hành mạng.

2. Ưu điểm và tính năng nổi bật

• Bộ 24 đầu nối RJ45 Cat. 5e UTP đáp ứng nhu cầu triển khai đồng thời nhiều đường mạng tại tủ rack, phòng thiết bị hoặc tủ viễn thông.
• Cơ cấu đấu nối không yêu cầu dụng cụ chuyên dụng giúp rút ngắn thời gian thi công và hỗ trợ xử lý lại đầu dây khi cần thiết.
• Mỗi đầu nối được lắp độc lập vào panel, thuận tiện tháo lắp, kiểm tra và bảo trì từng cổng mà không ảnh hưởng đến các đường mạng còn lại.
• Mã màu đấu dây rõ ràng hỗ trợ cả hai sơ đồ T568A và T568B, giúp kỹ thuật viên nhận biết vị trí từng đôi dây trong quá trình kết nối.
• Thiết kế Keystone nhỏ gọn, phù hợp với hệ thống panel Linkeo C và các hộp lắp âm hoặc lắp nổi đáp ứng chiều sâu yêu cầu.
• Hỗ trợ các ứng dụng cấp nguồn qua cáp mạng, phù hợp với camera IP, điện thoại IP, điểm truy cập không dây và những thiết bị mạng sử dụng PoE.

Thông tin kỹ thuật đã xác minh

Hạng mục	Thông tin
Mã sản phẩm	632911
Hệ sản phẩm	Linkeo C
Loại sản phẩm	Bộ đầu nối RJ45 dạng Keystone
Số lượng	24 đầu nối trong một bộ
Phân hạng đường truyền	Cat. 5e
Cấu trúc chống nhiễu	UTP, không có lớp che chắn
Phương thức đấu nối	Đấu dây không cần dụng cụ chuyên dụng, có thể thực hiện lại khi đấu sai
Chuẩn màu đấu dây	T568A và T568B
Dây dẫn tương thích	Dây lõi đặc hoặc lõi bện, AWG 26 đến AWG 23
Đường kính lõi dẫn	0,4 đến 0,573 mm
Đường kính cách điện lõi	0,85 đến 1,7 mm
Khả năng cấp nguồn từ xa	Tương thích IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt, PoE Type 1 đến Type 4, tối đa 90 W
Độ bền cắm và rút phích	2.500 lần thao tác
Cấp bảo vệ	IP20
Khả năng chịu va đập	IK03
Nhiệt độ vận hành	-10°C đến +60°C
Nhiệt độ bảo quản	-10°C đến +70°C
Độ ẩm môi trường	5% đến 85%, không ngưng tụ
Kích thước đầu nối UTP tham chiếu	18 × 31 × 34 mm
Khối lượng bộ sản phẩm	228 g
Panel tương thích	Panel Linkeo C 632850 và 632851
Hộp lắp đặt tương thích	Hộp lắp âm hoặc lắp nổi có chiều sâu tối thiểu 40 mm

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Legrand 632911

Chức năng chính của Legrand 632911 là tạo các điểm kết cuối cho cáp mạng Cat. 5e UTP. Sau khi được lắp vào patch panel, mỗi đầu nối tương ứng với một đường cáp đi đến ổ cắm mạng tại khu vực sử dụng, giúp tập trung toàn bộ kết nối về tủ mạng để quản lý.

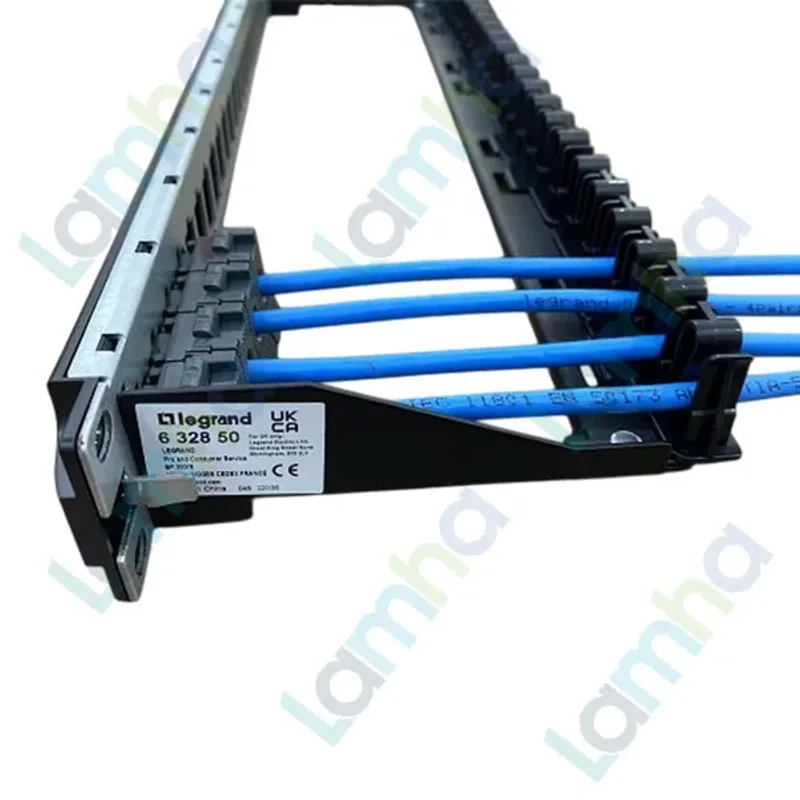

Bộ sản phẩm hỗ trợ hình thành một patch panel Cat. 5e 24 cổng khi kết hợp với khung panel tương thích. Cách triển khai này giúp các đường cáp cố định được tách biệt với dây nhảy, nhờ đó việc thay đổi cổng switch hoặc cấu hình mạng không làm ảnh hưởng trực tiếp đến tuyến cáp âm tường.

Nguyên lý đấu nối và truyền tín hiệu

Khi thi công, lớp vỏ ngoài của cáp mạng được xử lý theo hướng dẫn lắp đặt, sau đó các đôi dây được sắp xếp theo mã màu T568A hoặc T568B. Cơ cấu khóa của đầu nối giữ các lõi dây đúng vị trí và tạo tiếp xúc điện với hệ thống chân dẫn bên trong.

Ở mặt trước, dây nhảy RJ45 được cắm từ đầu nối trên panel đến switch hoặc thiết bị mạng. Tín hiệu dữ liệu sẽ truyền theo chuỗi: cáp mạng cố định, đầu nối Keystone, dây nhảy RJ45 và thiết bị chuyển mạch. Khi sử dụng thiết bị PoE tương thích, nguồn điện và dữ liệu có thể được truyền đồng thời trên cùng tuyến cáp.

Ứng dụng tiêu biểu

• Lắp đặt trong tủ mạng 19 inch tại văn phòng, trường học, khách sạn, bệnh viện và trung tâm thương mại.
• Tổ chức hệ thống mạng LAN cho nhà máy, kho hàng, xưởng sản xuất và tòa nhà kỹ thuật.
• Kết nối máy tính, máy in mạng, máy chủ, switch và các thiết bị điều khiển sử dụng Ethernet.
• Triển khai camera IP, điện thoại IP, bộ phát Wi-Fi và các thiết bị được cấp nguồn qua cáp mạng.
• Cải tạo hoặc mở rộng hệ thống cáp cấu trúc cần quản lý tập trung nhiều đường kết nối RJ45.

4. Cam kết và nơi mua hàng

Khi lựa chọn Legrand 632911 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, đúng cấu hình Cat. 5e UTP và khả năng tương thích với panel đang sử dụng. Việc chọn đúng bộ đầu nối giúp hệ thống mạng hoạt động ổn định, dễ quản lý và thuận tiện mở rộng trong tương lai.

Để mua bộ 24 đầu nối RJ45 Cat. 5e UTP Legrand 632911, nhận tư vấn lựa chọn patch panel, kiểm tra cấu hình hệ thống và yêu cầu báo giá, khách hàng hãy liên hệ trực tiếp tại thietbicodien. Đơn vị hỗ trợ cung cấp đúng mã hàng, tư vấn giải pháp phù hợp với tủ mạng và nhu cầu thi công thực tế.

Câu hỏi thường gặp (FAQ)

Legrand 632911 có phải là patch panel 24 cổng hoàn chỉnh không?

Không. Mã 632911 là bộ gồm 24 đầu nối RJ45 Cat. 5e UTP dạng Keystone. Để tạo thành patch panel hoàn chỉnh, sản phẩm cần được lắp vào khung panel Linkeo C tương thích, chẳng hạn panel 632850 hoặc 632851.

Bộ đầu nối Legrand 632911 có cần dùng kìm chuyên dụng để đấu dây không?

Không cần dụng cụ đấu nối chuyên dụng. Đầu nối sử dụng cơ cấu khóa tích hợp, giúp kỹ thuật viên sắp xếp lõi dây theo mã màu và hoàn thiện kết nối trực tiếp trên module Keystone.

Legrand 632911 hỗ trợ chuẩn đấu dây T568A hay T568B?

Sản phẩm hỗ trợ cả T568A và T568B. Khi thi công, cần lựa chọn một chuẩn và sử dụng thống nhất ở hai đầu tuyến cáp để bảo đảm thứ tự đôi dây chính xác.

Legrand 632911 có sử dụng được cho hệ thống PoE không?

Có. Đầu nối tương thích với các ứng dụng cấp nguồn qua Ethernet theo những tiêu chuẩn PoE được công bố trong tài liệu kỹ thuật của Legrand, phù hợp với nhiều loại camera IP, điện thoại IP và điểm truy cập Wi-Fi.

Có thể tháo riêng từng đầu nối khỏi patch panel không?

Có. Các đầu nối được gắn độc lập lên panel, vì vậy kỹ thuật viên có thể tháo, kiểm tra hoặc thay thế từng module mà không cần tháo toàn bộ 24 cổng.

Legrand 632911 có dùng cho cáp Cat. 6 được không?

Đầu nối 632911 được thiết kế theo phân hạng Cat. 5e. Để bảo đảm hiệu năng đồng bộ của toàn bộ kênh truyền, nên sử dụng cáp, đầu nối, dây nhảy và các phụ kiện cùng phân hạng Cat. 5e; hệ thống Cat. 6 nên sử dụng đầu nối Cat. 6 tương ứng.

Nên sử dụng Legrand 632911 trong môi trường nào?

Sản phẩm phù hợp với môi trường trong nhà như tủ mạng, phòng thiết bị và hộp kết nối dữ liệu. Khi lắp đặt, cần bảo vệ đầu nối khỏi nước, bụi dẫn điện, va đập mạnh và điều kiện vượt quá giới hạn môi trường do nhà sản xuất quy định.
