Thanh đấu nối 24 cổng cho cáp cat. 6 Legrand 632909

1) Thanh đấu nối 24 cổng cho cáp Cat.6 Legrand 632909

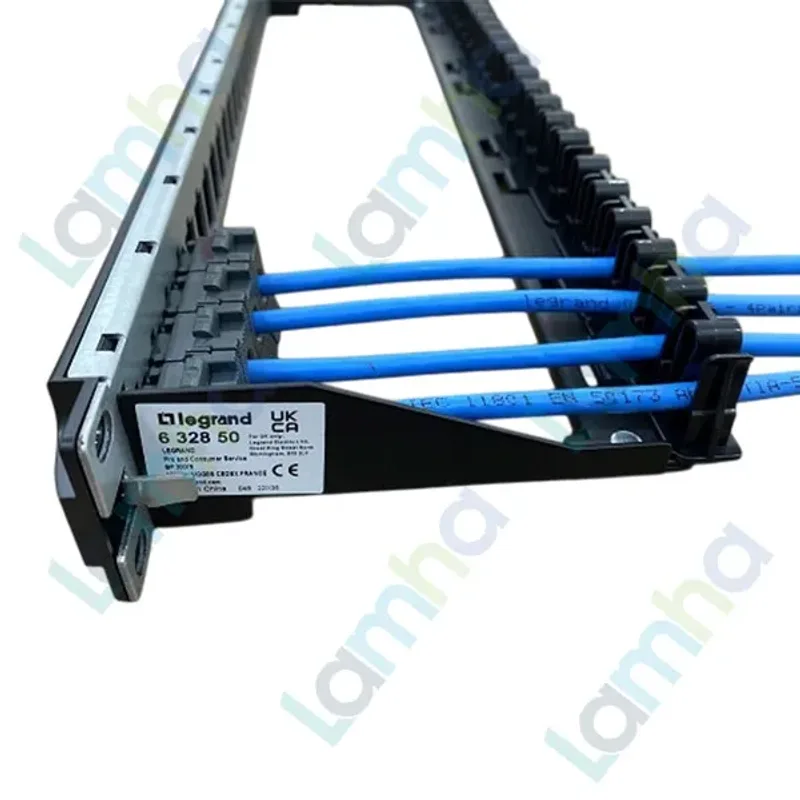

Thanh đấu nối 24 cổng cho cáp Cat.6 Legrand 632909 thuộc hệ thống cáp cấu trúc Linkeo C, được thiết kế để xây dựng các điểm kết nối mạng RJ45 ổn định trong tủ rack, tủ mạng và hệ thống mạng LAN. Theo danh mục của Legrand, model 632909 là bộ gồm 24 nhân mạng RJ45 Keystone Cat.6 UTP; khi lắp cùng khung patch panel 24 cổng phù hợp như Legrand 632850, sản phẩm tạo thành một thanh đấu nối mạng hoàn chỉnh.

Legrand là thương hiệu của Pháp chuyên cung cấp giải pháp hạ tầng điện và hạ tầng số cho nhà ở, tòa nhà thương mại, trung tâm dữ liệu và công trình công nghiệp. Dòng Linkeo C được phát triển theo hướng mô-đun, giúp đơn giản hóa quá trình thi công, quản lý và bảo trì hệ thống cáp mạng.

Sản phẩm phù hợp với các công trình cần triển khai patch panel Cat.6 24 cổng theo cấu hình linh hoạt. Mỗi nhân Keystone có thể được lắp, tháo hoặc thay thế riêng biệt, hạn chế ảnh hưởng đến các đường truyền còn lại khi cần kiểm tra hoặc bảo dưỡng.

2) Ưu điểm và tính năng nổi bật

• Bộ 24 nhân RJ45 Cat.6 UTP đáp ứng đồng bộ số lượng cổng của một patch panel 24 cổng, thuận tiện cho việc lập dự toán và triển khai hệ thống.
• Công nghệ đầu nối IDC không cần dụng cụ chuyên dụng giúp kỹ thuật viên đấu dây nhanh, giảm thao tác so với phương pháp sử dụng dụng cụ nhấn dây truyền thống.
• Hỗ trợ cả hai sơ đồ màu T568A và T568B, giúp nhận diện vị trí tám lõi dây rõ ràng và hạn chế sai sót trong quá trình đấu nối.
• Thiết kế khóa cơ học giữ phần đầu nối chắc chắn sau khi đóng, góp phần duy trì tiếp xúc ổn định và hạn chế nguy cơ đầu nối tự mở.
• Đáp ứng tốc độ dữ liệu đến 1 Gbit/s khi được sử dụng trong một hệ thống Cat.6 đồng bộ, thi công đúng kỹ thuật và đáp ứng giới hạn chiều dài của tiêu chuẩn cáp cấu trúc.
• Tương thích với ứng dụng Power over Ethernet, phù hợp cho các thiết bị như camera IP, điện thoại IP, bộ phát Wi-Fi và thiết bị mạng được cấp nguồn qua cáp Ethernet.
• Mỗi nhân mạng được gắn độc lập vào khung Keystone, cho phép thay thế từng cổng mà không phải tháo toàn bộ thanh đấu nối.
• Cấu trúc UTP không có lớp che chắn kim loại, phù hợp với các hệ thống mạng thông thường được bố trí cách xa nguồn gây nhiễu điện từ mạnh.

Đặc tính kỹ thuật chính của Legrand 632909

Đặc tính	Thông tin
Mã sản phẩm	632909
Dòng sản phẩm	Linkeo C
Cấu hình đóng gói	Bộ 24 đầu nối RJ45 Keystone
Phân hạng truyền dẫn	Category 6
Kiểu chống nhiễu	UTP, không có lớp che chắn
Giao diện phía trước	RJ45, 8 tiếp điểm
Phương pháp đấu dây	Đầu nối IDC không cần dụng cụ chuyên dụng
Sơ đồ đấu dây	T568A và T568B
Tốc độ dữ liệu hỗ trợ	Đến 1 Gbit/s
Dây dẫn phù hợp	Dây đặc hoặc dây bện, AWG 26 đến AWG 23
Đường kính lõi dẫn phù hợp	0,4 đến 0,573 mm
Đường kính cách điện lõi	0,85 đến 1,7 mm
Khả năng cấp nguồn từ xa	PoE theo IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt, Type 1 đến Type 4
Công suất PoE theo tài liệu hãng	Đến 90 W
Độ bền cắm và rút đầu nối	2.500 chu kỳ
Số lần đấu lại tối đa	5 lần
Cấp bảo vệ	IP20
Khả năng chịu va đập	IK03
Nhiệt độ vận hành	-10°C đến +60°C
Nhiệt độ bảo quản	-10°C đến +70°C
Độ ẩm môi trường	5% đến 85%, không ngưng tụ
Tiêu chuẩn tham chiếu	ISO/IEC 11801, ANSI/TIA 568, EN 50173 và IEC 60603-7

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Legrand 632909

Legrand 632909 tạo các điểm kết cuối cho cáp mạng Cat.6 kéo từ khu vực làm việc, camera, bộ phát Wi-Fi hoặc thiết bị đầu cuối về tủ mạng. Phía sau mỗi nhân Keystone tiếp nhận tám lõi dây của cáp mạng, trong khi cổng RJ45 phía trước kết nối với switch thông qua dây nhảy mạng.

Khi được lắp trên khung patch panel 24 cổng, bộ sản phẩm giúp tập trung các đường cáp cố định về một vị trí. Cách bố trí này làm cho hệ thống mạng gọn hơn, dễ đánh số cổng, dễ thay đổi kết nối và thuận tiện khi xác định đường dây gặp sự cố.

Nguyên lý đấu nối và truyền tín hiệu

Kỹ thuật viên tuốt phần vỏ ngoài của cáp Cat.6 theo chiều dài phù hợp, giữ độ xoắn của từng cặp dây càng gần điểm đấu càng tốt và sắp xếp tám lõi theo mã màu T568A hoặc T568B. Các lõi dây sau đó được đặt vào rãnh IDC tương ứng trên nhân mạng.

Khi cơ cấu khóa được đóng, các tiếp điểm IDC xuyên qua lớp cách điện của từng lõi và tiếp xúc với dây dẫn bên trong. Tín hiệu từ cáp mạng cố định được truyền qua hệ thống tiếp điểm tới cổng RJ45, sau đó đi qua dây patch cord đến switch, router hoặc thiết bị mạng khác.

Để đạt hiệu suất đường truyền Cat.6 Gigabit Ethernet, toàn bộ tuyến kết nối cần sử dụng linh kiện cùng cấp hoặc cao hơn, tuân thủ đúng sơ đồ màu, giới hạn chiều dài và yêu cầu kiểm tra của tiêu chuẩn cáp cấu trúc. Không nên tháo xoắn các cặp dây quá dài hoặc đi cáp mạng sát đường điện lực có khả năng gây nhiễu.

Ứng dụng thực tế

• Tủ rack và tủ mạng của văn phòng, trường học, bệnh viện, khách sạn và tòa nhà thương mại.
• Hệ thống mạng LAN cho máy tính, máy chủ, máy in mạng và thiết bị lưu trữ.
• Hệ thống camera IP và thiết bị PoE cần quản lý tập trung tại phòng kỹ thuật.
• Kết nối bộ phát Wi-Fi, điện thoại VoIP, hệ thống kiểm soát ra vào và thiết bị IoT.
• Cải tạo hoặc mở rộng hệ thống cáp cấu trúc cần thay thế riêng từng nhân mạng Keystone.

4) Cam kết và nơi mua hàng

Khi lựa chọn sản phẩm, khách hàng cần kiểm tra đúng mã hàng 632909, cấu hình Cat.6 UTP và quy cách bộ 24 nhân RJ45 Keystone. Khung patch panel, dây cáp, dây nhảy và các phụ kiện lắp đặt nên được xác định rõ trong báo giá để bảo đảm cấu hình nhận được phù hợp với thiết kế tủ mạng.

Đặt mua thanh đấu nối 24 cổng Cat.6 Legrand chính hãng tại thietbicodien để được tư vấn lựa chọn khung patch panel tương thích, kiểm tra cấu hình sản phẩm, nhận báo giá theo số lượng và hỗ trợ giao hàng phục vụ công trình.

Câu hỏi thường gặp (FAQ)

Legrand 632909 có phải là một patch panel 24 cổng hoàn chỉnh không?

Mã 632909 là bộ 24 nhân RJ45 Keystone Cat.6 UTP. Để tạo thành patch panel 24 cổng hoàn chỉnh, bộ nhân mạng cần được lắp vào khung patch panel tương thích, thường là khung Legrand 632850 trong hệ thống Linkeo C.

Legrand 632909 hỗ trợ tốc độ mạng bao nhiêu?

Sản phẩm hỗ trợ tốc độ dữ liệu đến 1 Gbit/s. Hiệu suất thực tế còn phụ thuộc vào cáp mạng, dây nhảy, thiết bị chủ động, chiều dài tuyến và chất lượng thi công của toàn bộ hệ thống.

Đấu dây cho nhân mạng 632909 có cần kìm nhấn mạng không?

Không cần dụng cụ nhấn dây chuyên dụng. Nhân mạng sử dụng cơ cấu IDC và khóa đóng tích hợp, cho phép đặt dây theo mã màu rồi khóa đầu nối để hoàn tất việc đấu dây.

Sản phẩm có hỗ trợ cả chuẩn T568A và T568B không?

Có. Trên đầu nối có mã màu cho cả T568A và T568B. Người thi công cần lựa chọn một sơ đồ và sử dụng thống nhất ở hai đầu của tuyến cáp.

Legrand 632909 có dùng được cho camera và thiết bị PoE không?

Có. Tài liệu kỹ thuật của Legrand xác nhận đầu nối đáp ứng các ứng dụng cấp nguồn từ xa theo IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt. Các linh kiện còn lại trong tuyến cũng phải đáp ứng chuẩn PoE tương ứng.

Nhân mạng 632909 có thể thay thế riêng từng cổng không?

Có. Mỗi nhân RJ45 được gắn độc lập vào khung Keystone, vì vậy kỹ thuật viên có thể tháo và thay từng cổng khi bảo trì mà không cần thay toàn bộ patch panel.

Khi nào nên chọn phiên bản UTP?

Phiên bản UTP phù hợp với văn phòng, nhà ở và các khu vực có mức nhiễu điện từ thông thường. Đối với môi trường có biến tần, động cơ công suất lớn hoặc đường điện gây nhiễu mạnh, nên đánh giá giải pháp có che chắn và hệ thống tiếp địa phù hợp.
