Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2301 – thermostat NO cho quạt làm mát

Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2301 là thermostat cơ điện thuộc Series 7T, được thiết kế để giám sát nhiệt độ bên trong tủ điện và tự động đóng tải làm mát khi nhiệt độ tăng vượt mức cài đặt. Sản phẩm sử dụng tiếp điểm thường mở NO, phù hợp điều khiển quạt thông gió, quạt lọc gió hoặc mạch điều khiển làm mát trong tủ điện công nghiệp.

Thương hiệu Finder và xuất xứ

Finder là thương hiệu thiết bị điện được thành lập tại Italia từ năm 1954, chuyên phát triển relay, timer, thiết bị giám sát và các giải pháp điều khiển nhiệt cho dân dụng, thương mại và công nghiệp. Model 7T.81.0.000.2301 thuộc dòng thermostat Series 7T dành cho tủ điện, có thiết kế nhỏ gọn để lắp trực tiếp trên thanh DIN.

Sản phẩm có xuất xứ Italia theo thông tin xuất xứ của model, phù hợp cho các hệ thống yêu cầu thiết bị điều khiển nhiệt độ chuyên dụng, cấu tạo đơn giản và vận hành độc lập với nguồn nuôi điện tử.

Ưu điểm và tính năng nổi bật của Finder 7T.81.0.000.2301

• Điều khiển nhiệt độ tủ điện tự động theo giá trị nhiệt độ được người dùng cài đặt trên núm chỉnh.
• Sử dụng cơ cấu lưỡng kim tác động nhanh, không cần nguồn cấp riêng để thực hiện chức năng cảm nhận và đóng cắt.
• Tiếp điểm NO đóng khi nhiệt độ tăng vượt giá trị đặt, đặc biệt phù hợp cho điều khiển quạt làm mát và thông gió.
• Thiết kế hẹp, tối ưu không gian bên trong tủ điều khiển và tủ phân phối điện.
• Lắp trên thanh DIN 35 mm, thuận tiện tích hợp cùng relay, contactor, bộ nguồn và các thiết bị bảo vệ trong tủ điện.
• Đầu nối kiểu kẹp chắc chắn, hỗ trợ đấu dây nhanh trong quá trình lắp đặt và bảo trì.
• Có thể điều khiển trực tiếp tải phù hợp với khả năng tiếp điểm hoặc điều khiển cuộn relay/contactor trung gian cho tải lớn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Thermostat điều khiển nhiệt độ tủ điện
Cấu hình tiếp điểm	1 NO (1 tiếp điểm thường mở)
Dải nhiệt độ cài đặt	-20... +40 °C
Sai biệt đóng cắt	7 ± 4 K
Dòng liên tục tối đa	10 A
Dòng đóng tức thời tối đa	20 A, tối đa 10 giây
Điện áp danh định / điện áp đóng cắt tối đa	250 / 250 V AC
Công suất đóng cắt AC1 tối đa	2500 VA
Công suất đóng cắt AC15 tại 230 V AC	250 VA
Vật liệu tiếp điểm	AgNi
Nhiệt độ môi trường làm việc	-45... +80 °C
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN 35 mm theo EN 60715
Chiều rộng thiết bị	17,5 mm
Tuổi thọ điện AC1	100.000 chu kỳ đóng cắt

Chức năng, nguyên lý hoạt động và ứng dụng của Finder 7T.81.0.000.2301

Chức năng điều khiển quạt theo nhiệt độ

Thermostat tủ điện Finder này được thiết kế chủ yếu cho chức năng làm mát. Khi nhiệt độ không khí bên trong tủ tăng đến và vượt ngưỡng đã cài đặt, cơ cấu cảm biến nhiệt tác động làm tiếp điểm NO đóng. Mạch điện của quạt hoặc mạch điều khiển trung gian khi đó được hoàn tất và hệ thống làm mát bắt đầu hoạt động.

Khi nhiệt độ giảm trở lại đủ mức theo đặc tính sai biệt đóng cắt của thermostat, tiếp điểm trở về trạng thái mở và tải làm mát được ngắt. Cơ chế này giúp hạn chế quạt đóng ngắt liên tục khi nhiệt độ dao động rất nhỏ quanh điểm cài đặt.

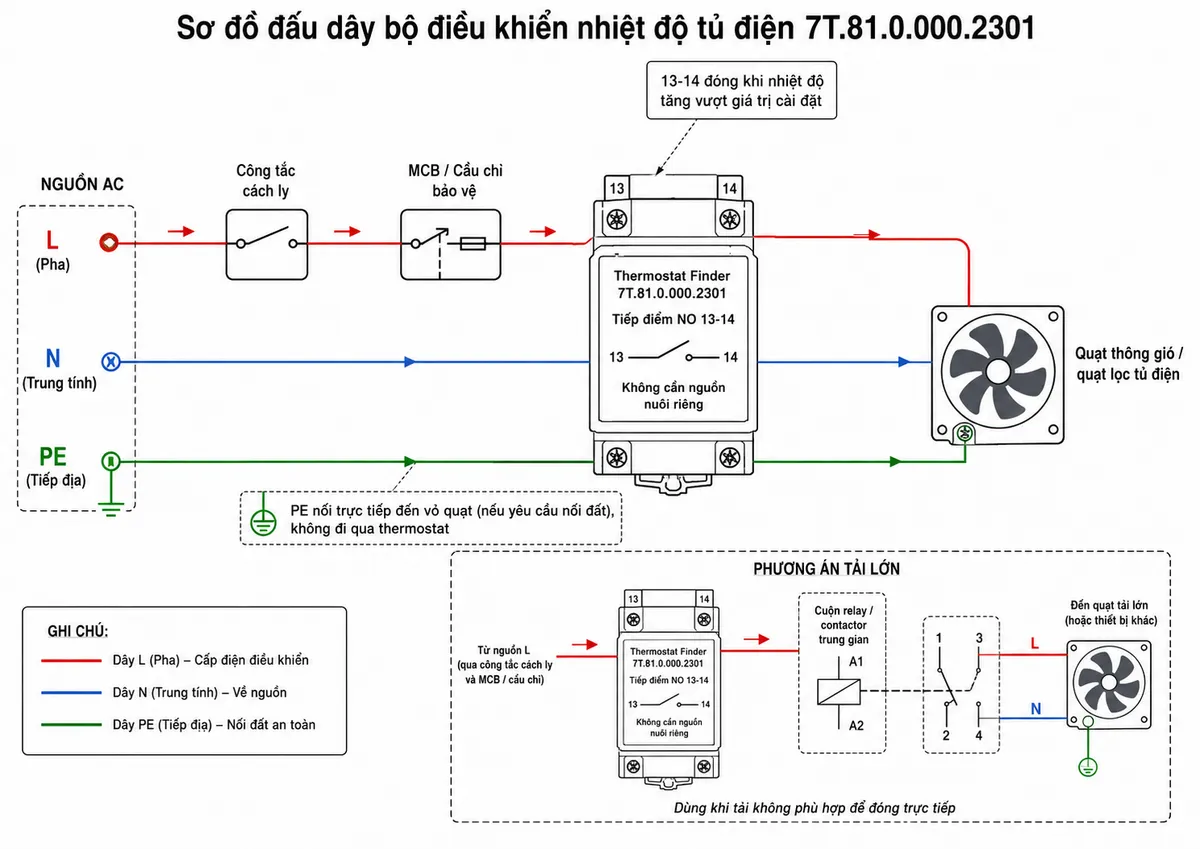

Đấu dây và kết nối

Model này là thermostat cơ điện nên không cần nguồn cấp vận hành riêng. Hai cực tiếp điểm được mắc nối tiếp trên dây pha của mạch tải. Với ứng dụng quạt tủ điện, dây pha nên đi qua thiết bị bảo vệ phù hợp trước khi qua thermostat và đến quạt; dây trung tính đi trực tiếp đến tải. Dây PE, nếu tải yêu cầu nối đất bảo vệ, phải nối trực tiếp đến vỏ thiết bị và không đi qua thermostat.

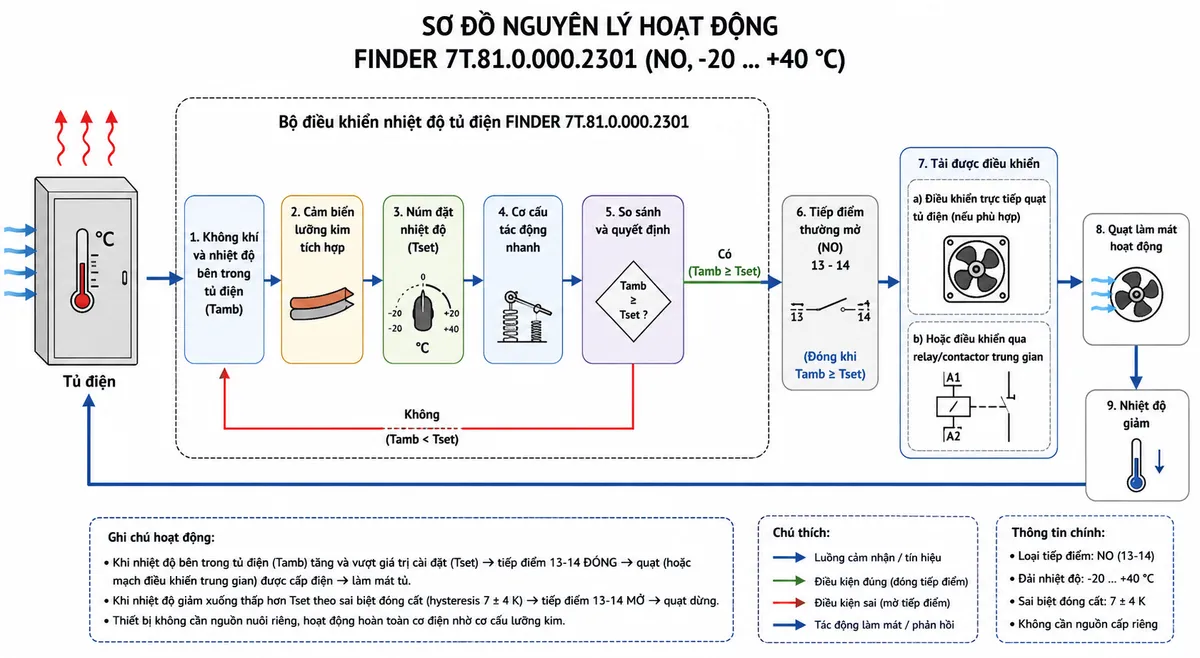

Nguyên lý cảm biến nhiệt bằng lưỡng kim

Bên trong Finder 7T.81 sử dụng cơ cấu cảm biến nhiệt kiểu lưỡng kim tác động nhanh. Nhiệt độ không khí trong tủ làm cơ cấu lưỡng kim biến đổi trạng thái cơ học; trạng thái này được so sánh trực tiếp với mức cài đặt bằng cơ cấu thermostat và tác động lên tiếp điểm điện.

Với phiên bản NO của model này, quá trình tăng nhiệt đến ngưỡng cài đặt sẽ làm tiếp điểm đóng để khởi động thiết bị làm mát. Đây là nguyên lý cơ điện nên không cần bộ nguồn điện tử, cảm biến rời hay bộ điều khiển PLC cho chức năng đóng cắt nhiệt độ cơ bản.

Ứng dụng thực tế

• Điều khiển quạt làm mát tủ điện khi nhiệt độ bên trong tăng cao.
• Điều khiển quạt lọc gió trong tủ phân phối điện và tủ điều khiển công nghiệp.
• Bảo vệ môi trường làm việc của PLC, biến tần, bộ nguồn, relay và các thiết bị điện tử trong tủ.
• Điều khiển relay hoặc contactor trung gian trong hệ thống làm mát có tải lớn.
• Ứng dụng trong tủ máy, bảng điều khiển, hệ thống HVAC và các hệ thống tự động hóa cần đóng tải theo nhiệt độ.

Lưu ý khi lựa chọn và lắp đặt

Thông số điện áp trên sản phẩm là điện áp đóng cắt của tiếp điểm, không phải điện áp nguồn nuôi cho thermostat. Khi thiết kế mạch cần kiểm tra đặc tính thực tế của tải, đặc biệt với quạt, động cơ hoặc tải có dòng khởi động cao. Nếu tải vượt khả năng đóng cắt thích hợp của tiếp điểm, nên sử dụng Finder 7T.81.0.000.2301 để điều khiển relay hoặc contactor trung gian thay vì đóng tải trực tiếp.

Thermostat nên được bố trí tại vị trí có luồng không khí đại diện cho nhiệt độ cần giám sát, tránh đặt quá gần nguồn nhiệt cục bộ hoặc ngay sát luồng khí lạnh từ quạt vì có thể làm nhiệt độ cảm nhận không phản ánh đúng trạng thái tổng thể của tủ.

Cam kết và nơi mua Finder 7T.81.0.000.2301 chính hãng

Khi cần mua Finder 7T.81.0.000.2301 chính hãng cho tủ điện, hệ thống điều khiển quạt hoặc các dự án tự động hóa công nghiệp, khách hàng có thể lựa chọn sản phẩm tại thietbicodien. Website cung cấp thiết bị điện công nghiệp theo đúng model, hỗ trợ đối chiếu thông số kỹ thuật và lựa chọn sản phẩm phù hợp với yêu cầu ứng dụng.

Việc xác định đúng mã hàng rất quan trọng vì Series 7T.81 có nhiều phiên bản dải nhiệt và kiểu tiếp điểm khác nhau. Khi đặt hàng, nên kiểm tra đầy đủ mã 7T.81.0.000.2301 để lựa chọn đúng phiên bản tiếp điểm NO dành cho chức năng đóng tải làm mát khi nhiệt độ tăng.

Câu hỏi thường gặp (FAQ)

Finder 7T.81.0.000.2301 dùng để làm gì?

Sản phẩm dùng để giám sát nhiệt độ trong tủ điện và tự động đóng mạch điều khiển làm mát khi nhiệt độ tăng vượt giá trị được cài đặt. Ứng dụng phổ biến nhất là điều khiển quạt thông gió hoặc quạt lọc tủ điện.

Finder 7T.81.0.000.2301 có cần cấp nguồn riêng không?

Không. Đây là thermostat cơ điện không cần nguồn nuôi riêng. Thiết bị sử dụng phần tử lưỡng kim để cảm nhận nhiệt độ và tác động trực tiếp lên tiếp điểm.

Tiếp điểm NO của model này hoạt động như thế nào?

Ở trạng thái nhiệt độ thấp hơn ngưỡng tác động, tiếp điểm ở trạng thái mở. Khi nhiệt độ tăng vượt giá trị cài đặt, tiếp điểm đóng để kích hoạt tải làm mát hoặc mạch relay/contactor trung gian.

Finder 7T.81.0.000.2301 có phù hợp để điều khiển quạt tủ điện không?

Có. Điều khiển quạt tủ điện theo nhiệt độ là một trong những ứng dụng điển hình của phiên bản NO này. Cần kiểm tra dòng làm việc và dòng khởi động thực tế của quạt trước khi quyết định đóng trực tiếp qua thermostat.

Có thể dùng Finder 7T.81.0.000.2301 để điều khiển contactor không?

Có. Tiếp điểm thermostat có thể dùng làm tín hiệu đóng cắt cho cuộn relay hoặc contactor trung gian. Phương án này đặc biệt hữu ích khi cần điều khiển tải công suất lớn hoặc muốn tách mạch điều khiển khỏi mạch động lực.

Điện áp ghi trên Finder 7T.81.0.000.2301 có phải nguồn cấp cho thiết bị không?

Không. Giá trị điện áp được công bố cho model này liên quan đến khả năng đóng cắt của tiếp điểm. Bản thân thermostat cơ điện không cần điện áp nguồn riêng để cảm nhận nhiệt độ và thực hiện thao tác đóng mở tiếp điểm.

Model 7T.81.0.000.2301 khác phiên bản thermostat dùng cho sưởi như thế nào?

Model này sử dụng tiếp điểm NO và được Finder định hướng cho chức năng đóng quạt khi nhiệt độ tăng. Các phiên bản dùng cho điều khiển sưởi có cấu hình tiếp điểm khác để ngắt thiết bị sưởi khi nhiệt độ tăng đến ngưỡng đặt, vì vậy cần kiểm tra đúng mã trước khi lựa chọn.
