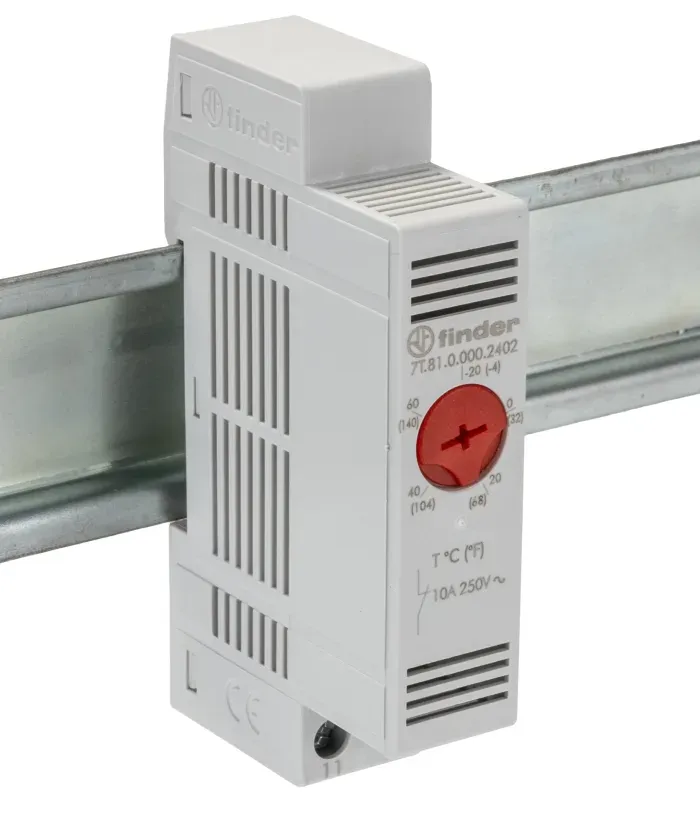

Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2402 AC 250V, NC, -20 ... +60 °C

1. Giới thiệu Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2402

Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2402 là thermostat cơ điện thuộc Series 7T của Finder, được thiết kế để giám sát nhiệt độ bên trong tủ điện và điều khiển hệ thống sưởi nhằm hạn chế nhiệt độ xuống quá thấp. Model sử dụng tiếp điểm thường đóng, phù hợp cho các ứng dụng heater chống ẩm, chống ngưng tụ và duy trì điều kiện nhiệt độ ổn định cho thiết bị điện, điện tử trong tủ.

Finder là thương hiệu có nguồn gốc tại Italia, được thành lập từ năm 1954 và phát triển các thiết bị điện cơ, điện tử phục vụ lĩnh vực dân dụng, thương mại và công nghiệp. Hãng đặt trụ sở tại Almese, Torino, Italia và duy trì hoạt động thiết kế, sản xuất tại châu Âu. citeturn893022search0turn893022search3

Đối với model 7T.81.0.000.2402, Finder sử dụng cảm biến lưỡng kim kiểu tác động nhanh và cơ cấu thermostat cơ khí, vì vậy thiết bị không cần nguồn nuôi vận hành riêng. Cụm “250 V AC” trong tên sản phẩm là định mức của tiếpth> Giá trị Chức năng Điều khiển sưởi theo nhiệt độ tủ điện Dải nhiệt độ cài đặt -20... +60 °C Cấu hình tiếp điểm 1 NC, SPST-NC Định mức tiếp điểm 10 A, 250 V AC Tải AC1 2500 VA Tải AC15 tại 230 V AC 250 VA Tải AC3 tại 230 V AC 1.1 kW Tải DC1 24/110/220 V: 1/0.3/0.15 A Sai biệt đóng cắt 7 ± 4 K Nhiệt độ môi trường làm việc -45... +80 °C Cấp bảo vệ IP20 Kiểu cảm biến Lưỡng kim thermostat, tác động nhanh Kiểu đấu nối Đầu vít Mô-men siết đầu nối 0.5 Nm Chiều rộng thiết bị 17.5 mm Kiểu lắp đặt Thanh DIN 35 mm Điện áp xung định mức 2.5 kV Cấp ô nhiễm 2

Các dữ liệu kỹ thuật trên được đối chiếu với tài liệu Type 7T.81 và hướng dẫn kỹ thuật chính thức của Finder dành cho Series 7T. citeturn186250view0turn186250view1

2. Ưu điểm và tính năng nổi bật của Finder 7T.81.0.000.2402

• Điều khiển heater tủ điện tự động theo nhiệt độ cài đặt, hỗ trợ hạn chế hiện tượng nhiệt độ xuống thấp và nguy cơ ngưng tụ hơi ẩm.
• Sử dụng tiếp điểm thường đóng NC, phù hợp với logic điều khiển sưởi của Series 7T.81.
• Cảm biến lưỡng kim cùng cơ cấu snap-action cho thao tác đóng cắt cơ khí rõ ràng mà không cần bộ điều khiển điện tử phức tạp.
• Không cần nguồn nuôi vận hành riêng cho thermostat, giúp đơn giản hóa hệ thống dây dẫn trong tủ.
• Núm chỉnh màu đỏ giúp nhận biết nhanh phiên bản chuyên dùng cho chức năng heating control.
• Thiết kế dạng module gọn để lắp trên thanh DIN trong tủ điện công nghiệp.
• Có thể đóng cắt heater trực tiếp trong giới hạn tải cho phép hoặc sử dụng để điều khiển relay, contactor trung gian tùy cấu trúc mạch điện.

Nhờ nguyên lý cơ điện đơn giản, thermostat tủ điện Finder phù hợp cho tủ điều khiển, tủ phân phối, hệ thống tự động hóa, tủ máy và nhiều ứng dụng cần duy trì nhiệt độ tối thiểu bên trong không gian kín.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Đấu dây và kết nối tải sưởi

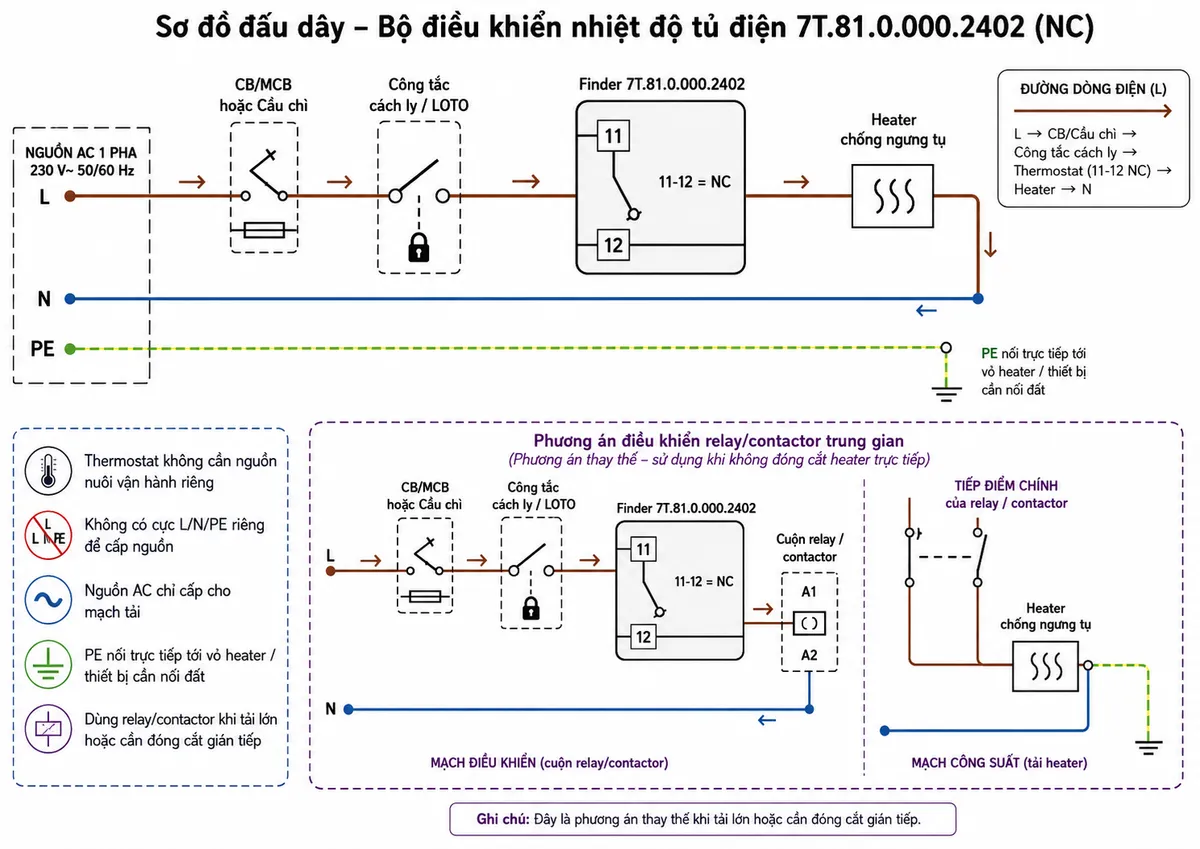

Ở phiên bản Finder 7T.81.0.000.2402 NC, tiếp điểm điều khiển được đưa ra tại cặp cực 11-12. Theo sơ đồ ứng dụng của Finder, thermostat được mắc nối tiếp với tải sưởi trong mạch nguồn của heater. Vì bản thân thermostat không cần nguồn nuôi riêng, dây nguồn được sử dụng để tạo mạch công suất qua tiếp điểm chứ không phải cấp nguồn cho một khối điện tử bên trong thiết bị.

Trong hệ thống thực tế, nguồn cấp cho tải nên đi qua thiết bị bảo vệ và phương tiện cách ly phù hợp với thiết kế tủ điện. Với tải công suất lớn hoặc yêu cầu số lần đóng cắt cao, tiếp điểm thermostat có thể dùng để điều khiển cuộn relay hoặc contactor thay vì trực tiếp mang toàn bộ dòng tải.

Nguyên lý điều khiển nhiệt độ

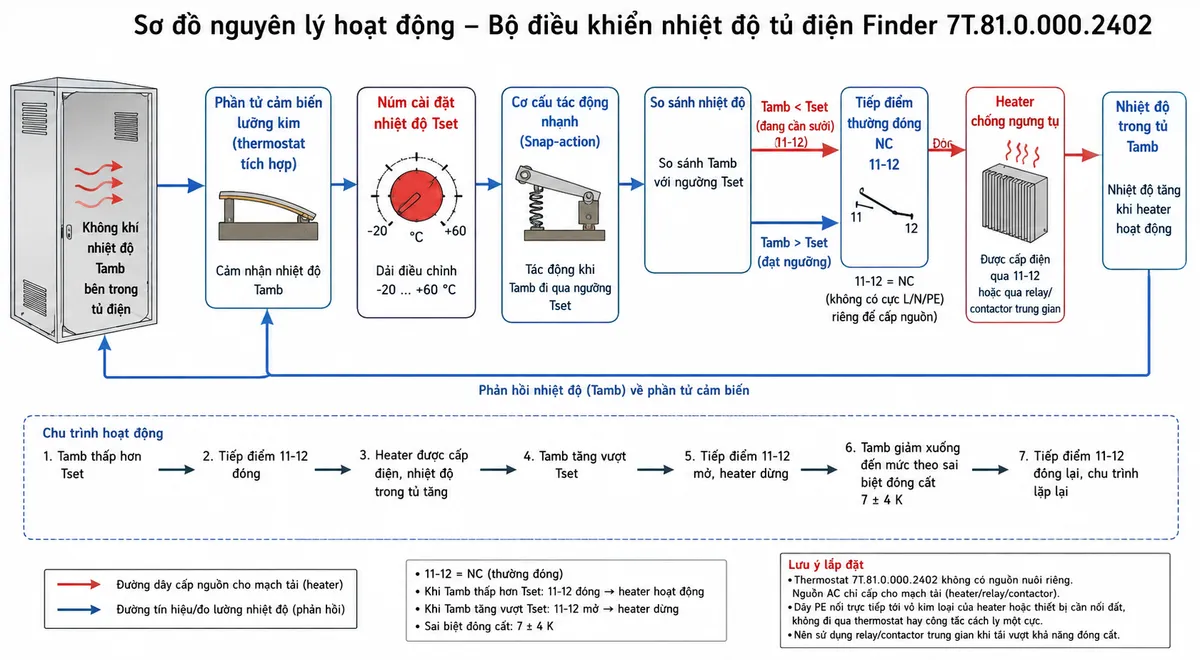

Nguyên lý hoạt động của Finder 7T.81.0.000.2402 dựa trên phần tử cảm biến lưỡng kim tích hợp. Nhiệt độ không khí trong tủ tác động lên cảm biến, trong khi người vận hành chọn ngưỡng mong muốn bằng núm chỉnh. Cơ cấu snap-action chuyển trạng thái tiếp điểm khi nhiệt độ đi qua ngưỡng điều khiển.

Đối với phiên bản NC chuyên điều khiển sưởi, khi nhiệt độ tủ thấp hơn ngưỡng đã đặt, tiếp điểm 11-12 đóng để gọi sưởi. Heater hoạt động và làm nhiệt độ trong tủ tăng lên. Khi nhiệt độ vượt ngưỡng điều khiển, tiếp điểm mở và heater dừng. Khi nhiệt độ giảm trở lại đủ mức theo đặc tính sai biệt đóng cắt của thermostat, tiếp điểm đóng lại và chu trình tiếp tục. Đây chính là cơ chế phản hồi nhiệt độ tự động được Finder quy định cho biến thể 7T.81.0.000.240x. citeturn944648view0turn944648view1

Ứng dụng tiêu biểu

• Điều khiển bộ sưởi chống ngưng tụ trong tủ điện.
• Duy trì môi trường nhiệt độ phù hợp cho thiết bị điều khiển và tự động hóa.
• Hạn chế hơi ẩm hình thành khi nhiệt độ bên trong tủ xuống thấp.
• Điều khiển heater trong tủ phân phối điện, tủ PLC, tủ điều khiển máy và tủ thiết bị ngoài hiện trường.
• Làm tín hiệu điều khiển cho relay hoặc contactor trong hệ thống quản lý nhiệt độ tủ điện.

4. Cam kết và nơi mua Finder 7T.81.0.000.2402

Khi lựa chọn Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2402, việc xác định đúng mã sản phẩm, đúng loại tiếp điểm NC và đúng dải điều chỉnh là rất quan trọng để đảm bảo thiết bị phù hợp với mạch heater của tủ điện.

Khách hàng có nhu cầu mua Finder 7T.81.0.000.2402 chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn sản phẩm, kiểm tra model và giải pháp ứng dụng phù hợp cho hệ thống tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Finder 7T.81.0.000.2402 dùng để làm gì?

Thiết bị là thermostat điều khiển sưởi tủ điện, dùng để đóng hoặc ngắt heater theo nhiệt độ không khí bên trong tủ, qua đó hỗ trợ duy trì nhiệt độ tối thiểu và hạn chế ngưng tụ hơi ẩm.

Tiếp điểm NC 11-12 của sản phẩm hoạt động như thế nào?

Ở trạng thái cần sưởi, tiếp điểm NC 11-12 đóng để hoàn thành mạch điều khiển heater. Khi nhiệt độ tăng vượt ngưỡng điều khiển, thermostat tác động làm tiếp điểm mở và dừng yêu cầu sưởi.

Finder 7T.81.0.000.2402 có cần cấp nguồn riêng không?

Không. Đây là thermostat cơ điện sử dụng cảm biến lưỡng kim và cơ cấu snap-action, vì vậy không cần nguồn nuôi vận hành riêng. Nguồn điện xuất hiện trong sơ đồ đấu dây là nguồn của mạch tải được chuyển mạch qua tiếp điểm thermostat.

Có thể dùng Finder 7T.81.0.000.2402 để điều khiển heater trực tiếp không?

Có thể nếu đặc tính điện của heater nằm trong khả năng đóng cắt được Finder công bố. Khi tải hoặc chế độ vận hành yêu cầu khả năng chuyển mạch lớn hơn, nên sử dụng thermostat để điều khiển relay hoặc contactor trung gian được lựa chọn phù hợp.

Sản phẩm có thích hợp để điều khiển quạt làm mát không?

Model này là phiên bản NC dành cho điều khiển sưởi. Trong Series 7T.81, Finder có nhóm phiên bản NO riêng cho chức năng thông gió và làm mát, vì vậy cần chọn đúng mã theo logic điều khiển của tải.

Vì sao nên lắp thermostat cho heater chống ngưng tụ trong tủ điện?

Thermostat giúp heater chỉ hoạt động khi điều kiện nhiệt độ yêu cầu, thay vì phải duy trì sưởi liên tục. Nhờ đó hệ thống có thể kiểm soát nhiệt độ tủ tự động và hỗ trợ bảo vệ thiết bị điện, terminal, relay, PLC cùng các linh kiện nhạy cảm với độ ẩm và hiện tượng ngưng tụ.
