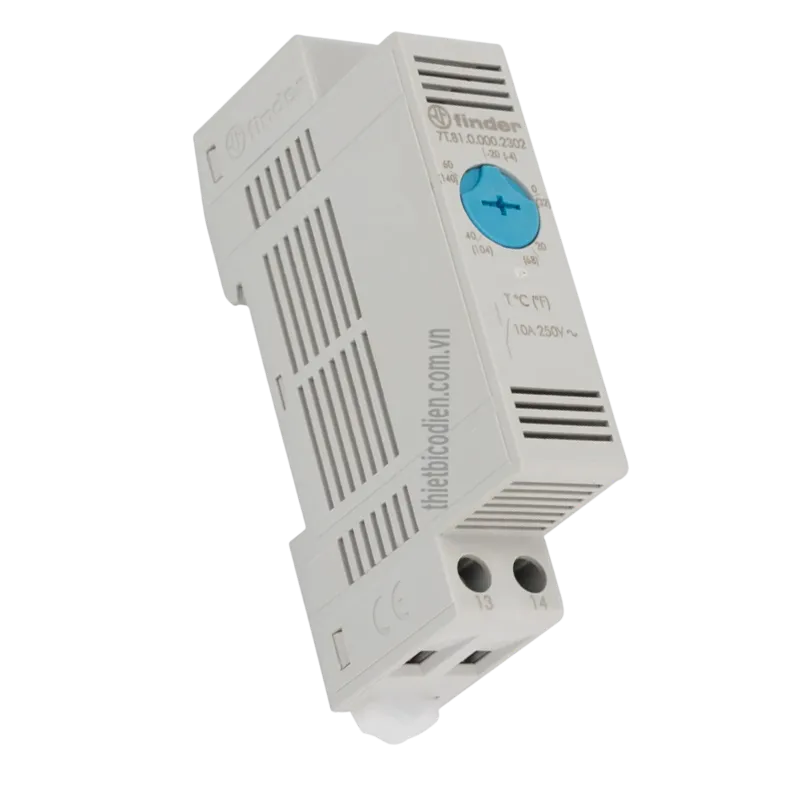

Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2302 AC 250V, NO, -20 ... +60 °C

Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2302 – thermostat điều khiển quạt làm mát

Bộ điều khiển nhiệt độ tủ điện Finder 7T.81.0.000.2302 là thermostat cơ điện thuộc Series 7T, được thiết kế để giám sát nhiệt độ trong tủ điện và tự động đóng mạch điều khiển làm mát khi nhiệt độ vượt ngưỡng cài đặt. Sản phẩm sử dụng cảm biến lưỡng kim tác động nhanh, không cần nguồn nuôi riêng cho bản thân thermostat, phù hợp với các tủ phân phối điện, tủ điều khiển, hệ thống tự động hóa và các ứng dụng cần điều khiển quạt thông gió theo nhiệt độ.

1. Giới thiệu và nguồn gốc thương hiệu Finder

Finder là thương hiệu thiết bị điện có nguồn gốc từ Italia, được thành lập năm 1954. Hãng phát triển và sản xuất nhiều dòng thiết bị điện cơ và điện tử phục vụ lĩnh vực dân dụng, thương mại và công nghiệp, trong đó có relay, timer, thiết bị giám sát, thermostat và các giải pháp quản lý điều kiện môi trường trong tủ điện.

Model 7T.81.0.000.2302 thuộc dòng thermostat tủ điện Finder 7T.81. Thiết kế nhỏ gọn để lắp trên thanh DIN giúp thiết bị dễ tích hợp vào tủ mới hoặc bổ sung cho hệ thống đang vận hành mà không chiếm nhiều không gian.

2. Ưu điểm và tính năng nổi bật của Finder 7T.81.0.000.2302

Điểm nổi bật của sản phẩm là cơ chế thermostat lưỡng kim tác động nhanh, vận hành độc lập mà không cần cấp nguồn điện riêng cho mạch cảm biến. Khi được sử dụng cho chức năng làm mát, tiếp điểm thường mở sẽ thay đổi trạng thái theo nhiệt độ thực tế trong tủ và ngưỡng do người vận hành thiết lập.

• Phù hợp cho điều khiển quạt thông gió tủ điện và quạt lọc nhằm hạn chế tích tụ nhiệt.
• Cơ cấu cảm biến lưỡng kim đơn giản, không yêu cầu mạch nguồn phụ cho thermostat.
• Núm điều chỉnh trực quan, thuận tiện đặt ngưỡng làm mát theo yêu cầu của hệ thống.
• Tiếp điểm tác động kiểu snap-action giúp quá trình chuyển trạng thái rõ ràng.
• Thiết kế hẹp và lắp thanh DIN, thích hợp cho tủ điện công nghiệp có mật độ thiết bị cao.
• Có thể đóng cắt tải phù hợp trực tiếp hoặc dùng làm tín hiệu điều khiển relay/contactor trung gian tùy thiết kế tải.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Thermostat tủ điện, cảm biến lưỡng kim
Chức năng của phiên bản 230x	Điều khiển làm mát / bật quạt khi nhiệt độ vượt giá trị đặt
Cấu hình tiếp điểm	1 NO
Cực tiếp điểm	13-14
Dải nhiệt độ cài đặt	-20...+60 °C
Sai biệt nhiệt độ đóng cắt	7 ± 4 K
Dòng liên tục tối đa / dòng đóng đỉnh	10 A / 20 A, dòng đỉnh tối đa 10 giây
Điện áp định mức / điện áp đóng cắt tối đa	250 / 250 V AC
Tải AC1	2500 VA
Tải AC15 tại 230 V AC	250 VA
Tải động cơ 1 pha AC3 tại 230 V AC	1.1 kW
Vật liệu tiếp điểm	AgNi
Nhiệt độ môi trường làm việc	-45...+80 °C
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN 35 mm theo EN 60715

3. Chức năng, nguyên lý hoạt động và ứng dụng

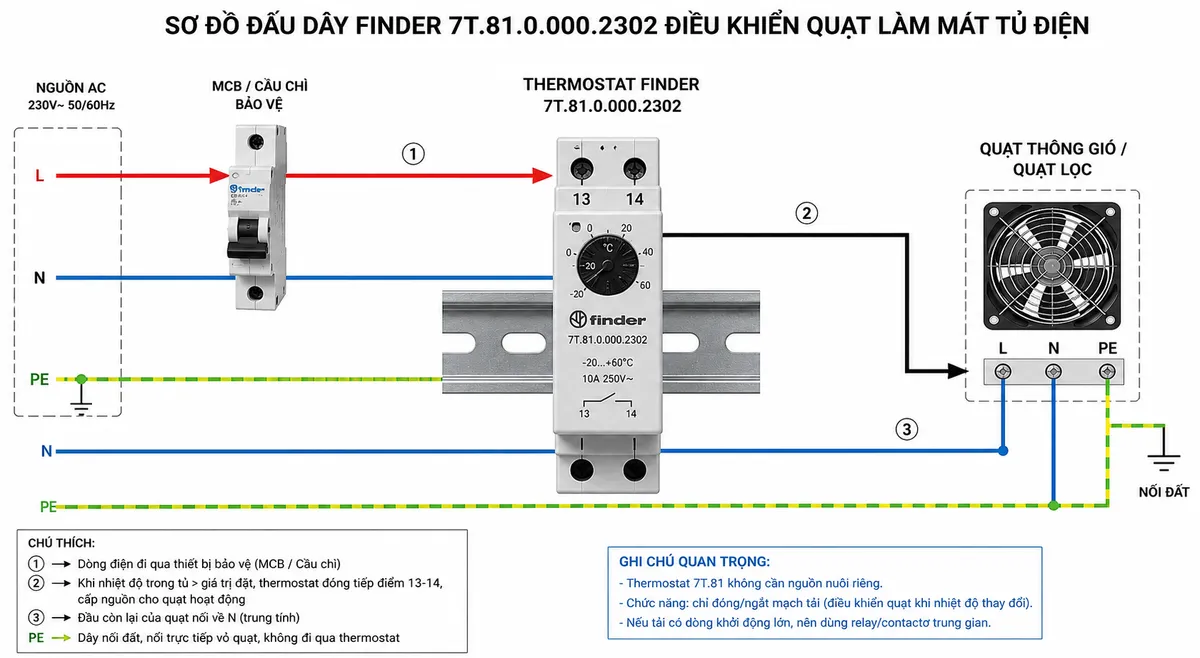

Sơ đồ đấu dây và kết nối

Trong ứng dụng điều khiển quạt, tiếp điểm thường mở 13-14 của thermostat được mắc nối tiếp trong mạch cấp điện hoặc mạch điều khiển tải. Bản thân Finder 7T.81 không cần nguồn nuôi riêng; nguồn điện thể hiện trên sơ đồ là nguồn của tải được thermostat đóng hoặc ngắt. Thiết bị bảo vệ quá dòng cần được bố trí phía nguồn theo thiết kế của tủ điện, còn dây PE phải đi trực tiếp tới phần kim loại cần nối đất của tải và không đi qua tiếp điểm thermostat.

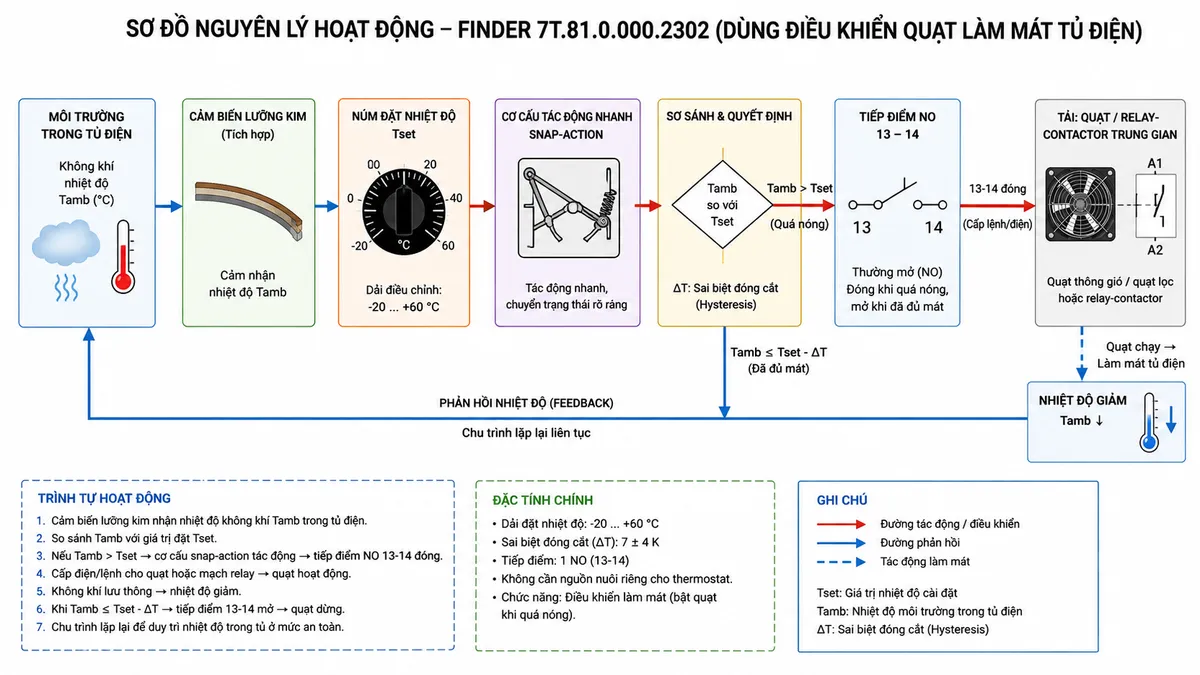

Nguyên lý điều khiển nhiệt độ

Bộ điều khiển nhiệt độ tủ điện cảm nhận trực tiếp nhiệt độ không khí xung quanh bằng phần tử lưỡng kim tích hợp. Người vận hành đặt ngưỡng mong muốn bằng núm điều chỉnh trên mặt thiết bị. Khi nhiệt độ bên trong tủ tăng vượt giá trị đặt, cơ cấu snap-action làm tiếp điểm NO đóng để kích hoạt hệ thống làm mát.

Khi quạt hoạt động, không khí nóng được trao đổi với môi trường bên ngoài và nhiệt độ trong tủ giảm xuống. Sau khi nhiệt độ giảm đủ theo sai biệt đóng cắt của thermostat, tiếp điểm trở lại trạng thái mở và quạt dừng. Chu trình này lặp lại tự động, giúp duy trì môi trường nhiệt phù hợp cho các thiết bị điện và điện tử trong tủ.

Ứng dụng thực tế

Finder 7T.81.0.000.2302 phù hợp cho các hệ thống cần kiểm soát nhiệt độ tủ điện bằng phương pháp đóng/ngắt đơn giản. Thiết bị thường được sử dụng cùng quạt lọc, quạt thông gió hoặc mạch điều khiển trung gian để giảm nguy cơ nhiệt độ trong enclosure tăng quá cao.

• Tủ điều khiển máy móc và dây chuyền tự động hóa.
• Tủ điện phân phối và tủ điều khiển công nghiệp.
• Tủ PLC, biến tần, servo và thiết bị điện tử công suất.
• Hệ thống quạt lọc và thông gió cưỡng bức cho enclosure.
• Tủ điều khiển trong hệ thống làm lạnh, lò công nghiệp và các ứng dụng hạ tầng.

Lưu ý khi lựa chọn và lắp đặt

Thermostat nên được bố trí tại vị trí có thể cảm nhận đại diện nhiệt độ không khí trong tủ, tránh đặt ngay sát nguồn nhiệt hoặc ngay luồng gió lạnh từ quạt nếu vị trí đó không phản ánh nhiệt độ chung của enclosure. Khi lựa chọn phương án đóng tải trực tiếp hay qua relay/contactor, cần đối chiếu đặc tính thực tế của tải với khả năng đóng cắt của tiếp điểm.

Việc đấu nối phải được thực hiện khi hệ thống đã được cô lập nguồn và tuân thủ quy trình an toàn điện của tủ. Với tải có dòng khởi động hoặc đặc tính đóng cắt vượt khả năng của thermostat, nên sử dụng relay hoặc contactor trung gian để thermostat chỉ đảm nhiệm mạch điều khiển.

4. Cam kết và nơi mua Finder 7T.81.0.000.2302 chính hãng

Khi cần mua Finder 7T.81.0.000.2302 chính hãng cho tủ điều khiển, tủ phân phối hoặc hệ thống quạt làm mát, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị phù hợp với yêu cầu vận hành thực tế.

thietbicodien hướng tới cung cấp sản phẩm đúng model, thông tin kỹ thuật minh bạch và hỗ trợ khách hàng lựa chọn phương án kết nối phù hợp. Việc xác định đúng loại thermostat, đặc tính tải và phương án bảo vệ sẽ giúp hệ thống điều khiển nhiệt độ vận hành ổn định, an toàn và thuận tiện trong bảo trì.

Câu hỏi thường gặp (FAQ)

Finder 7T.81.0.000.2302 dùng để làm gì?

Finder 7T.81.0.000.2302 được sử dụng để giám sát nhiệt độ trong tủ điện và tự động kích hoạt hệ thống làm mát khi nhiệt độ tăng vượt ngưỡng được người dùng cài đặt.

Thermostat này phù hợp điều khiển quạt hay bộ sưởi?

Phiên bản này sử dụng tiếp điểm thường mở và được Finder thiết kế chủ yếu cho điều khiển quạt làm mát. Khi nhiệt độ tăng vượt ngưỡng đặt, tiếp điểm đóng để gọi làm mát.

Finder 7T.81.0.000.2302 có cần cấp nguồn riêng không?

Không. Đây là thermostat cơ điện sử dụng cảm biến lưỡng kim và không cần nguồn nuôi riêng cho bản thân thiết bị. Tiếp điểm của thermostat được mắc trong mạch tải hoặc mạch điều khiển cần đóng/ngắt.

Có thể dùng Finder 7T.81.0.000.2302 để đóng quạt trực tiếp không?

Có thể trong trường hợp đặc tính điện của quạt nằm trong khả năng đóng cắt cho phép của thermostat. Với tải có dòng khởi động lớn hoặc yêu cầu đóng cắt vượt giới hạn tiếp điểm, nên sử dụng relay hoặc contactor trung gian.

Tiếp điểm của thermostat hoạt động như thế nào khi nhiệt độ tăng?

Khi nhiệt độ môi trường vượt giá trị cài đặt, tiếp điểm NO 13-14 đóng để kích hoạt mạch làm mát. Khi nhiệt độ giảm đủ theo sai biệt đóng cắt của thiết bị, tiếp điểm mở trở lại.

Sản phẩm có phù hợp lắp trong tủ điện công nghiệp không?

Có. Thiết kế lắp thanh DIN, kích thước hẹp và nguyên lý đóng/ngắt theo nhiệt độ khiến sản phẩm phù hợp cho tủ điều khiển, tủ phân phối, tủ tự động hóa và nhiều enclosure thiết bị điện công nghiệp.
