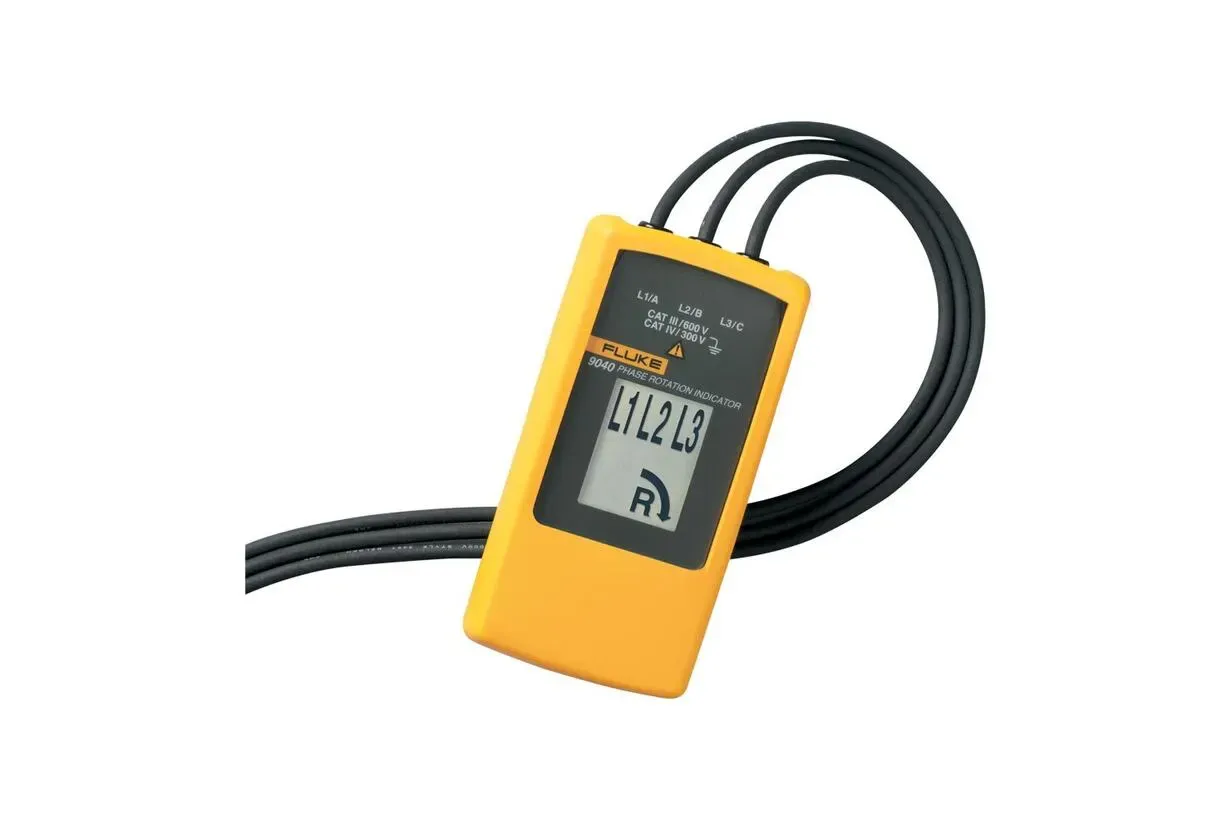

Đồng hồ đo thứ tự pha FLUKE 9040

1. Đồng hồ đo thứ tự pha FLUKE 9040 – giới thiệu và nguồn gốc thương hiệu

Đồng hồ đo thứ tự pha FLUKE 9040 là thiết bị cầm tay dùng để kiểm tra thứ tự pha của nguồn điện xoay chiều ba pha. Sản phẩm giúp kỹ thuật viên đối chiếu cách đấu nối trước khi vận hành hệ thống, hỗ trợ hạn chế tình trạng động cơ quay sai chiều do đảo thứ tự pha nguồn.

Fluke là thương hiệu thiết bị đo kiểm của Mỹ, phát triển từ năm 1948 và có trụ sở tại Everett, Washington. Các dụng cụ của hãng được sử dụng trong lắp đặt, bảo trì và xử lý sự cố điện công nghiệp. FLUKE 9040 có xuất xứ Trung Quốc, phù hợp với nhu cầu kiểm tra nguồn điện tại nhà máy, công trình và tủ điện.

2. Ưu điểm và tính năng nổi bật

Ưu điểm của FLUKE 9040 là giúp thực hiện bước kiểm tra thứ tự pha nhanh, với kết quả chỉ báo trực quan. Thiết bị phù hợp để mang theo khi nghiệm thu hệ thống hoặc kiểm tra lại đấu nối sau khi thay cáp, sửa tủ điện và chuyển nguồn cấp.

Thông số hoặc đặc tính	Nội dung
Chức năng chính	Chỉ báo các pha và xác định chiều quay trường quay của nguồn điện ba pha
Kết nối đo	Ba dây đo tương ứng L1, L2, L3
Hiển thị	Màn hình LCD với chỉ báo pha và chiều quay trường quay
Chỉ báo chiều quay	Thuận chiều hoặc ngược chiều kim đồng hồ
Điện áp danh định xác định thứ tự pha	40–690 V AC
Dải tần số làm việc	15–400 Hz
Dòng thử danh định	1 mA trên mỗi pha
Nguồn cấp	Lấy từ mạch đang kiểm tra; không cần pin hoặc bộ nguồn rời
Thời gian hoạt động	Liên tục
Cấp an toàn đo lường của máy	CAT III 600 V; CAT IV 300 V
Tiêu chuẩn về kiểm tra thứ tự pha	IEC 61557-7
Kích thước	124 × 61 × 27 mm
Khối lượng	200 g

Khi lựa chọn phụ kiện và điểm đo, cần xét giới hạn của cả máy, dây đo và đầu dò. Bộ phận có cấp an toàn thấp nhất quyết định giới hạn sử dụng của toàn bộ bộ đo.

3. Chức năng, nguyên lý hoạt động và ứng dụng

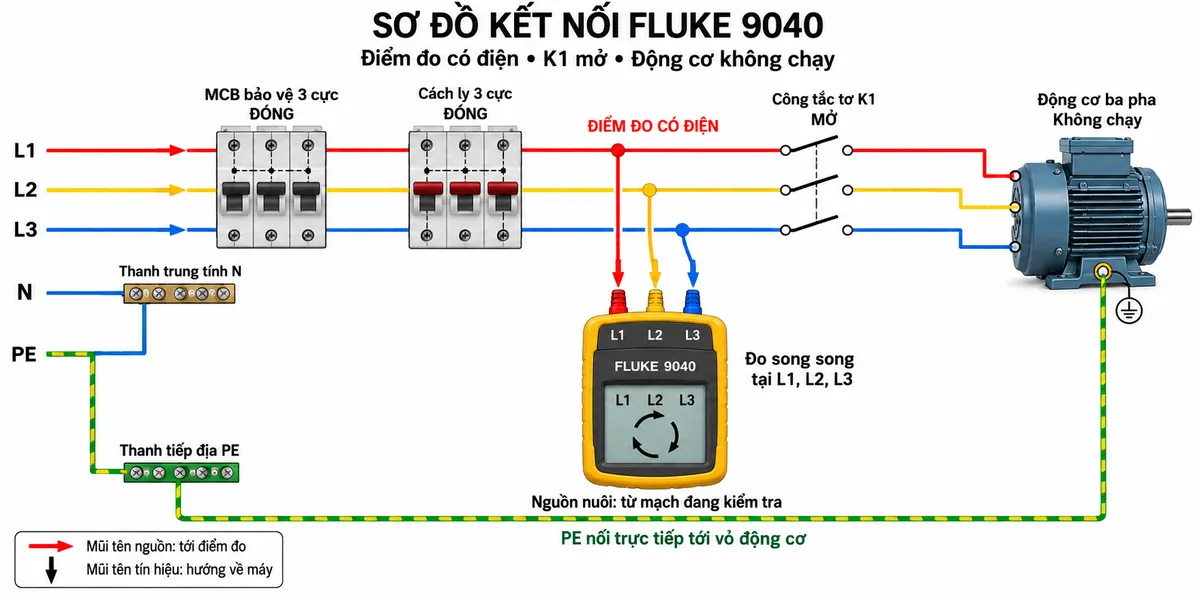

Kết nối để kiểm tra nguồn điện ba pha

FLUKE 9040 nhận tín hiệu bằng cách đưa các đầu dò của dây L1, L2, L3 tiếp xúc với các pha tương ứng tại điểm kiểm tra. Đây là kết nối đo song song với nguồn; dòng điện cấp cho tải không đi qua máy. Có thể kiểm tra thứ tự pha tại điểm cấp nguồn khi động cơ chưa chạy.

Phải nhận diện đúng các dây pha trước khi đo. Dây trung tính N và dây bảo vệ PE không được dùng thay cho một pha; chỉ báo chiều quay vẫn có thể xuất hiện khi đấu nhầm một dây đo vào N.

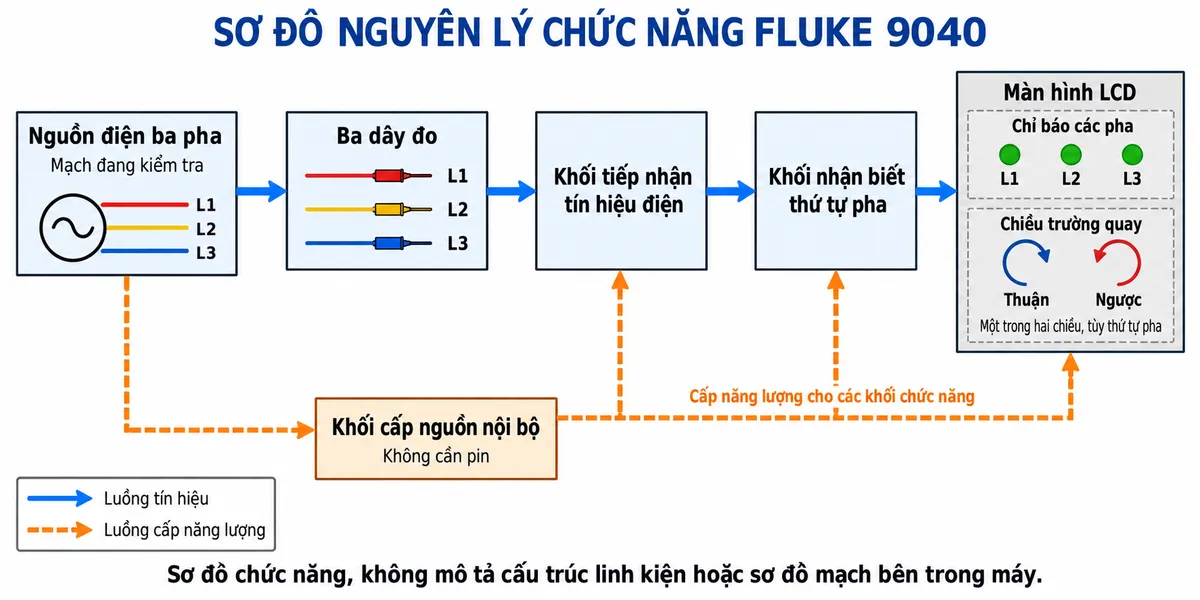

Nguyên lý nhận biết thứ tự pha

Có thể hiểu nguyên lý ở mức chức năng như sau: thiết bị tiếp nhận các tín hiệu xoay chiều tại các dây đo, nhận biết thứ tự pha và biểu thị chiều quay trường quay tương ứng. Khi hoán đổi hai pha của nguồn, chiều trường quay đảo lại và chỉ báo cũng thay đổi.

Kết quả nhận biết thứ tự pha giúp đối chiếu nguồn với yêu cầu đấu nối của hệ thống. Chiều quay trường quay điện cần được phân biệt với chiều quay cơ khí thực tế của động cơ, vốn còn phụ thuộc cách đấu dây động cơ và phía quan sát.

Ứng dụng trong lắp đặt và bảo trì

Thiết bị phù hợp với công việc nghiệm thu hệ thống điện ba pha và kiểm tra đấu nối trong quá trình bảo trì. Những tình huống sử dụng điển hình gồm:

• Đối chiếu thứ tự pha tại tủ phân phối, tủ điều khiển và ổ cắm công nghiệp.
• Kiểm tra nguồn trước khi đưa động cơ bơm, quạt hoặc thiết bị truyền động vào vận hành.
• Kiểm tra lại sau khi thay cáp, sửa đấu nối hoặc chuyển sang nguồn cấp khác.
• Hỗ trợ tìm nguyên nhân liên quan đến thứ tự pha khi động cơ quay không đúng yêu cầu.

Phép đo cần được thực hiện bởi người có chuyên môn, sử dụng đầu dò phù hợp và tuân thủ quy trình làm việc với điện. Trước khi sửa đấu nối hoặc đảo pha, phải cô lập nguồn, khóa nguồn và xác nhận mất điện bằng thiết bị phù hợp.

4. Cam kết và nơi mua hàng chính hãng

thietbicodien cam kết cung cấp FLUKE 9040 chính hãng, tư vấn đúng nhu cầu kiểm tra thứ tự pha và làm rõ thông tin sản phẩm khi đặt hàng. Cấu hình phụ kiện, xuất xứ và điều kiện bảo hành cần được xác nhận theo sản phẩm cung cấp thực tế.

Đặt mua đồng hồ đo thứ tự pha FLUKE 9040 tại thietbicodien để nhận tư vấn lựa chọn bộ đo phù hợp với công việc và báo giá cho nhu cầu của bạn.

Câu hỏi thường gặp (FAQ)

FLUKE 9040 dùng để kiểm tra gì?

FLUKE 9040 dùng để chỉ báo các pha và xác định thứ tự pha của nguồn điện xoay chiều ba pha, phục vụ kiểm tra đấu nối.

Có cần cho động cơ chạy khi kiểm tra thứ tự pha nguồn không?

Không. Có thể kiểm tra tại điểm cấp nguồn đang có điện trong khi động cơ được ngắt khỏi nguồn bằng thiết bị đóng cắt phù hợp.

Máy có hiển thị giá trị điện áp như đồng hồ vạn năng không?

Không. Kết quả của máy là chỉ báo pha và chiều trường quay. Khi cần đọc giá trị điện áp, cần sử dụng đồng hồ đo điện áp phù hợp.

Có được nối dây đo vào N hoặc PE không?

Không dùng N hoặc PE thay cho một dây pha. Các dây đo phải tiếp xúc đúng với các pha cần kiểm tra; đấu nhầm vào N có thể gây diễn giải sai kết quả.

FLUKE 9040 có kiểm tra chiều quay động cơ không tiếp xúc không?

Không. Model này kiểm tra nguồn qua dây đo tiếp xúc. Chỉ báo thứ tự pha không thay thế phép kiểm tra chiều quay cơ khí thực tế của động cơ.

Có thể dùng FLUKE 9040 để xác nhận mất điện trước khi sửa chữa không?

Không dùng kết quả chỉ báo thứ tự pha để kết luận mạch đã mất điện. Trước khi sửa chữa, cần cô lập nguồn và xác nhận mất điện bằng thiết bị kiểm tra phù hợp.
