Máy đo điện trở cách điện FLUKE 1535

Máy đo điện trở cách điện FLUKE 1535: Giới thiệu và nguồn gốc

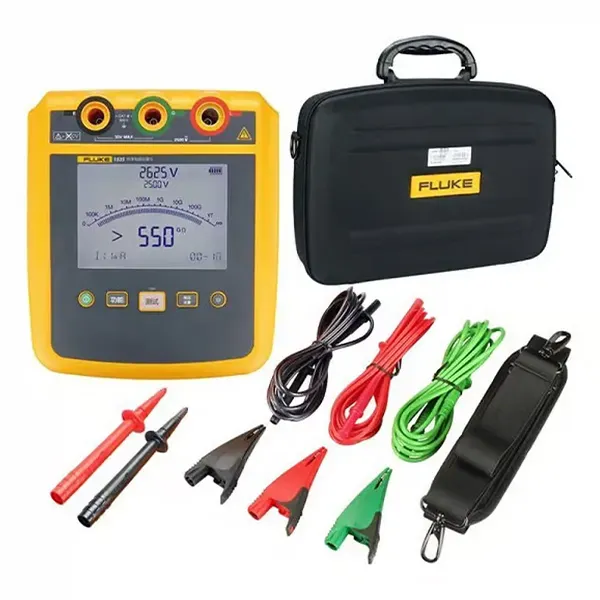

Máy đo điện trở cách điện FLUKE 1535 là thiết bị cầm tay của Fluke, thương hiệu thiết bị đo của Mỹ. Sản phẩm có xuất xứ Trung Quốc theo thông tin hàng hóa và được dùng để đánh giá tình trạng cách điện của động cơ, cáp điện cùng các thiết bị trong hệ thống công nghiệp.

FLUKE 1535 phù hợp với công việc kiểm tra trước khi đưa thiết bị vào vận hành, bảo trì định kỳ và tìm nguyên nhân suy giảm cách điện tại hiện trường.

Ưu điểm và tính năng nổi bật

Thiết bị kết hợp đo điện trở cách điện với khả năng tính chỉ số phân cực PI và tỷ số hấp thụ điện môi DAR. Các mức điện áp thử được chọn trên máy để phù hợp với đối tượng cần kiểm tra.

Đặc tính	Thông tin của FLUKE 1535
Điện áp thử cách điện cài sẵn	250 V, 500 V, 1.000 V, 2.500 V DC
Giới hạn đo điện trở cách điện	Đến 500 GΩ
Chỉ số đánh giá cách điện	PI và DAR
Dòng ngắn mạch khi thử	Lớn hơn 2 mA
Cảnh báo mạch có điện	Khi điện áp phát hiện lớn hơn 30 V
Nguồn cấp cho máy	8 pin kiềm AA, IEC LR6
Phân loại quá áp	CAT IV 600 V

Màn hình hiển thị kết quả đo và trạng thái phép thử; thiết kế dùng pin giúp kỹ thuật viên mang máy đến vị trí kiểm tra mà không cần lấy nguồn từ thiết bị đang đo.

Chức năng, nguyên lý hoạt động và ứng dụng

Nguyên lý đo cách điện

Sau khi đối tượng đo được cô lập khỏi nguồn, FLUKE 1535 đặt điện áp một chiều thử nghiệm giữa cực L và cực E. Máy theo dõi dòng điện đi qua lớp cách điện để xác định điện trở cách điện. Chỉ số PI và DAR giúp quan sát sự thay đổi điện trở theo thời gian, hỗ trợ đánh giá tình trạng cách điện thay vì chỉ xem một kết quả tức thời.

Với phép đo thông thường, nối dây thử vào cực L và E; cực G để hở. Khi cần hạn chế ảnh hưởng của dòng rò bề mặt trong phép đo điện trở rất cao, có thể dùng cực G theo hướng dẫn của Fluke. Sau phép thử, chờ máy hoàn tất xả điện và xác nhận đối tượng đo an toàn trước khi tháo dây.

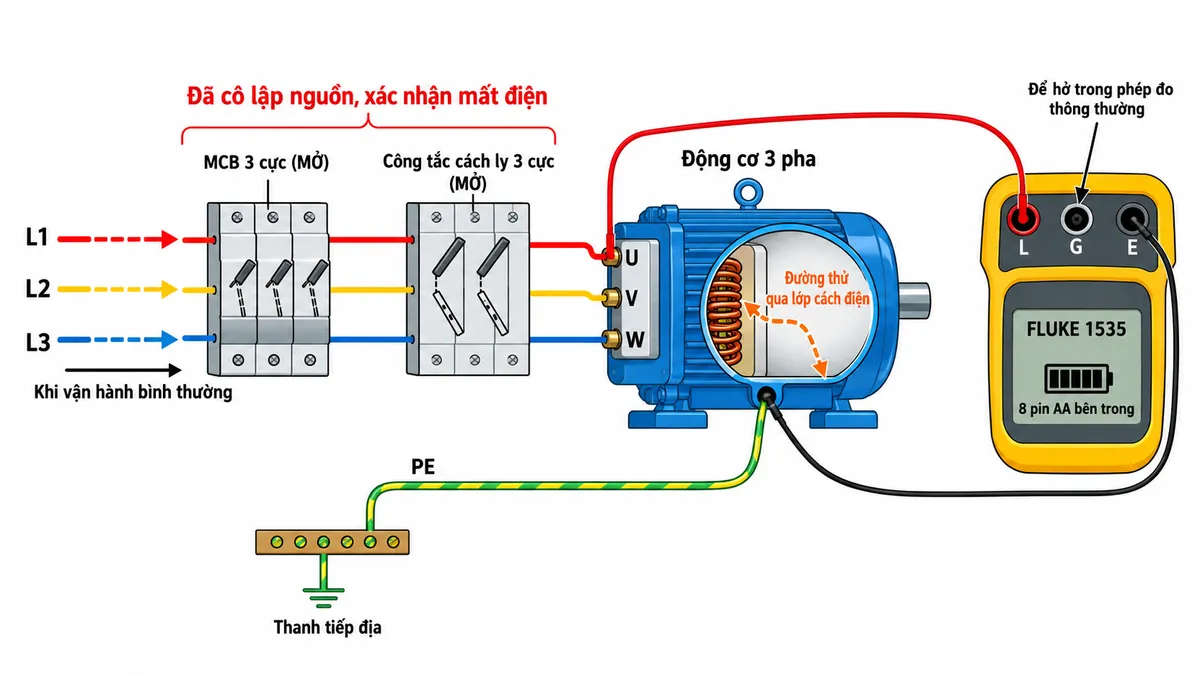

Ví dụ kết nối khi kiểm tra động cơ

Để kiểm tra cách điện cuộn dây động cơ ba pha so với vỏ, cần ngắt và cô lập nguồn, xác nhận không còn điện áp nguy hiểm, rồi nối dây thử từ cực L đến đầu cuộn dây cần kiểm tra và từ cực E đến vỏ động cơ. Dây bảo vệ PE của vỏ động cơ vẫn đi trực tiếp về hệ thống tiếp địa.

Ngoài động cơ, thiết bị còn phục vụ kiểm tra cách điện cáp, tủ điện và các hạng mục của hệ thống điện công nghiệp hoặc điện mặt trời. Điện áp thử cần được chọn theo yêu cầu của thiết bị và quy trình kiểm tra tương ứng.

Cam kết và nơi mua hàng

Để chọn đúng FLUKE 1535 chính hãng và được tư vấn theo nhu cầu kiểm tra cách điện, hãy mua hàng tại thietbicodien. Khi đặt hàng, bạn có thể yêu cầu đối chiếu model, phụ kiện đi kèm và thông tin bảo hành của sản phẩm.

Câu hỏi thường gặp (FAQ)

FLUKE 1535 có dùng để kiểm tra cách điện động cơ ba pha không?

Có. Máy có thể kiểm tra cách điện giữa cuộn dây và vỏ động cơ sau khi động cơ đã được cô lập khỏi nguồn và xác nhận an toàn.

Có được đo cách điện khi động cơ vẫn đang cấp điện không?

Không. Phải ngắt nguồn, xác nhận tình trạng mất điện và xử lý điện tích còn lưu trong mạch trước khi bắt đầu phép thử.

Cực G trên FLUKE 1535 dùng để làm gì?

Cực G là cực guard, dùng khi cần loại ảnh hưởng của dòng rò không mong muốn khỏi đường đo. Với phép đo thông thường bằng hai dây, cực này được để hở.

PI và DAR giúp ích gì khi kiểm tra cách điện?

Đây là các tỷ số dựa trên kết quả điện trở đo tại những thời điểm khác nhau, giúp kỹ thuật viên theo dõi đặc tính cách điện trong suốt phép thử.

FLUKE 1535 lấy điện từ động cơ đang kiểm tra hay không?

Không. Máy hoạt động bằng pin bên trong và tự tạo điện áp thử; động cơ phải được tách khỏi nguồn cấp trước khi đo.

Sau khi đo xong có thể tháo dây thử ngay không?

Cần chờ quá trình xả điện hoàn tất, xác nhận đối tượng đo an toàn, sau đó tháo dây ở cực L trước dây ở cực E theo hướng dẫn sử dụng.
