Máy đo điện trở cách điện FLUKE 1507

Máy đo điện trở cách điện FLUKE 1507 – giới thiệu và nguồn gốc thương hiệu

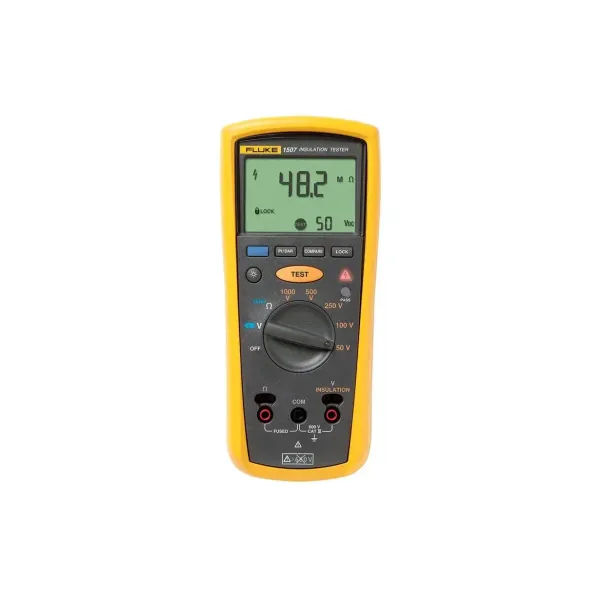

Máy đo điện trở cách điện FLUKE 1507 là thiết bị cầm tay dùng để kiểm tra tình trạng cách điện của động cơ, cáp và hệ thống điện. Sản phẩm thuộc thương hiệu thiết bị đo lường Fluke của Hoa Kỳ; model được cung cấp theo thông tin xuất xứ Trung Quốc. Thiết kế gọn, chắc chắn phù hợp cho công việc nghiệm thu, tìm lỗi và bảo trì định kỳ.

Ưu điểm và tính năng nổi bật

FLUKE 1507 cho phép chọn điện áp thử theo đối tượng kiểm tra. Máy tự tính chỉ số phân cực PI và tỷ lệ hấp thụ điện môi DAR, giúp theo dõi sự thay đổi điện trở cách điện theo thời gian. Chức năng Compare hỗ trợ đối chiếu kết quả với ngưỡng đã chọn khi cần kiểm tra lặp lại nhiều điểm.

Máy có que đo điều khiển từ xa, màn hình có đèn nền, cảnh báo mạch còn điện và tự xả điện tích qua máy sau phép thử. Ngoài đo cách điện, thiết bị còn đo điện áp AC/DC và điện trở dây nối đất.

Thông số kỹ thuật chính

Đặc tính	Thông tin
Dải đo điện trở cách điện	0,01 MΩ đến 10 GΩ
Điện áp thử cách điện DC	50 V, 100 V, 250 V, 500 V, 1000 V
Đo điện áp AC/DC	0,1 V đến 600 V
Đo điện trở dây nối đất	0,01 Ω đến 20,00 kΩ
Chức năng đánh giá cách điện	Tự tính PI, DAR; Compare đạt/không đạt theo ngưỡng chọn
Phát hiện điện áp trước khi thử cách điện	Ngăn bắt đầu phép thử khi điện áp tại đầu đo lớn hơn 30 V
Xả điện tích	Tự động xả qua máy sau phép thử; dưới 0,5 giây với tải điện dung không quá 1 µF
Nguồn cấp cho máy	4 pin AA
Cấp an toàn đo lường	CAT IV 600 V

Chức năng, nguyên lý hoạt động và ứng dụng

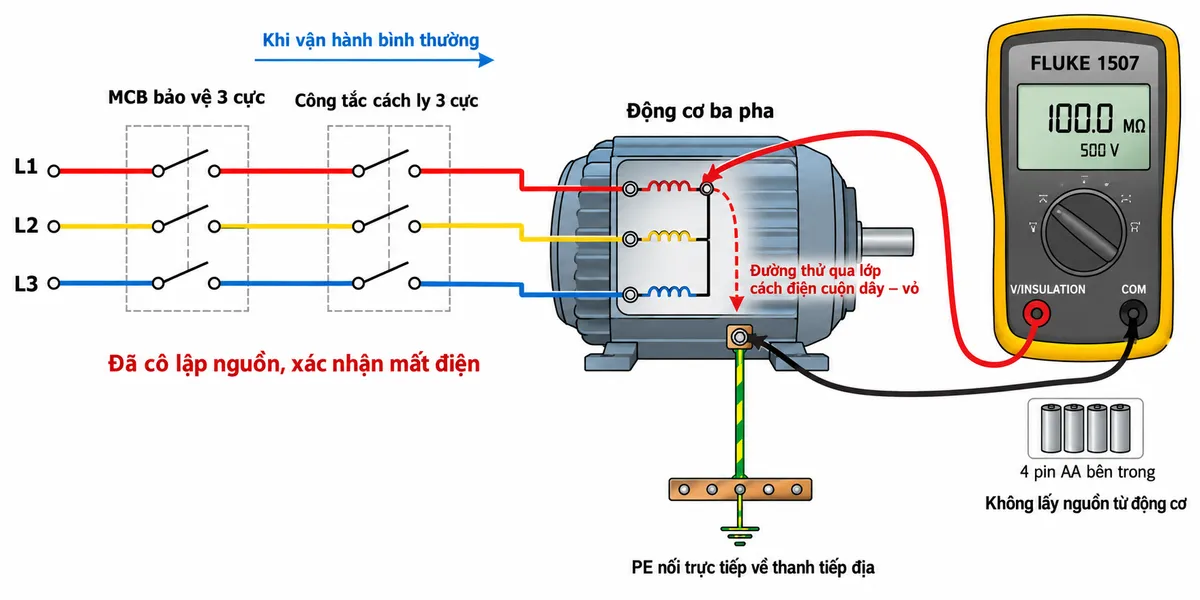

Để kiểm tra cách điện động cơ ba pha, kỹ thuật viên cô lập nguồn, xác nhận động cơ đã mất điện và tách các thiết bị điện tử có thể bị ảnh hưởng bởi điện áp thử. Dây đo tại cổng V/INSULATION nối với đầu cuộn dây cần kiểm tra; dây tại cổng COM nối với vỏ động cơ. Khi kích hoạt phép thử, FLUKE 1507 đặt điện áp DC đã chọn giữa hai điểm, đo dòng điện đi qua lớp cách điện và hiển thị điện trở cách điện. Giữ nguyên dây đo sau khi kết thúc để máy xả điện tích, rồi xác nhận an toàn trước khi tháo dây.

Máy cũng có thể kiểm tra cách điện giữa các lõi cáp hoặc giữa lõi cáp và phần nối đất, tùy cấu hình mạch và quy trình kiểm tra. Các chức năng PI, DAR hữu ích khi đánh giá xu hướng cách điện; kết quả cần được đối chiếu với yêu cầu của thiết bị và điều kiện đo thực tế.

Cam kết và nơi mua hàng

Để chọn đúng máy đo cách điện Fluke 1507 chính hãng, hãy liên hệ thietbicodien để được tư vấn cấu hình, phụ kiện đi kèm và thông tin mua hàng phù hợp với công việc kiểm tra của bạn.

Câu hỏi thường gặp (FAQ)

FLUKE 1507 dùng để đo gì?

Máy dùng để đo điện trở cách điện; đồng thời hỗ trợ đo điện áp AC/DC và điện trở dây nối đất.

Có thể đo cách điện khi động cơ đang được cấp điện không?

Không. Cần cô lập nguồn, xác nhận mất điện và xử lý điện tích còn lưu trước khi thực hiện phép thử cách điện.

PI và DAR trên FLUKE 1507 có ý nghĩa gì?

Đó là các tỷ số giữa những giá trị điện trở cách điện đo tại các thời điểm khác nhau trong cùng phép thử, hỗ trợ đánh giá tình trạng cách điện.

Chức năng Compare hoạt động như thế nào?

Người dùng chọn ngưỡng so sánh; máy báo đạt khi điện trở cách điện đo được lớn hơn ngưỡng đó.

Sau khi đo có thể tháo dây ngay không?

Nên giữ dây đo tại vị trí kiểm tra để máy xả điện tích qua thiết bị, sau đó xác nhận điểm đo đã an toàn trước khi tháo dây.

FLUKE 1507 lấy nguồn từ mạch đang kiểm tra không?

Không. Máy sử dụng pin bên trong để hoạt động và tạo điện áp cho phép thử cách điện.
