Ampe kìm đo điện trở đất FLUKE 1630

Ampe kìm đo điện trở đất FLUKE 1630 – giải pháp kiểm tra tiếp địa không cần cọc phụ

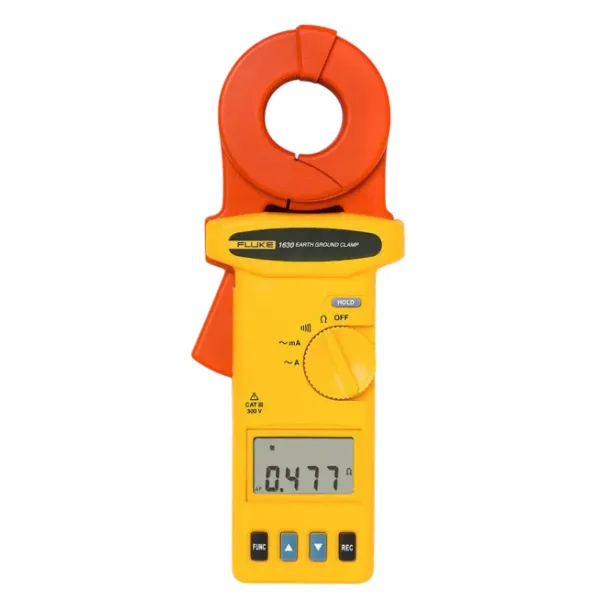

Ampe kìm đo điện trở đất FLUKE 1630 là thiết bị chuyên dụng để đo điện trở vòng tiếp địa bằng phương pháp kẹp, giúp kiểm tra hệ thống nối đất mà không cần đóng cọc đo phụ và trong nhiều hệ thống đa điểm nối đất không phải ngắt dây tiếp địa đang kiểm tra. Thiết bị đặc biệt phù hợp cho công tác bảo trì điện công nghiệp, trạm viễn thông, cột điện, hệ thống chống sét và các mạng tiếp địa có nhiều nhánh song song.

Fluke là thương hiệu thiết bị đo lường điện có nguồn gốc từ Hoa Kỳ, được sử dụng rộng rãi trong bảo trì công nghiệp, điện lực và dịch vụ kỹ thuật. Model FLUKE 1630 có xuất xứ Đài Loan theo thông tin sản phẩm, kết hợp thiết kế dạng ampe kìm với phương pháp đo tiếp địa không cần cọc phụ để rút ngắn đáng kể thời gian kiểm tra tại hiện trường.

Ưu điểm và tính năng nổi bật của FLUKE 1630

Điểm nổi bật của FLUKE 1630 là khả năng đo điện trở vòng tiếp địa không cần cọc phụ. Người vận hành chỉ cần kẹp ngàm quanh dây dẫn tiếp địa thích hợp trong hệ thống đa nối đất thay vì phải tách dây và bố trí các điện cực phụ như phương pháp đo truyền thống.

• Đo điện trở vòng tiếp địa trong khoảng rộng, thích hợp từ các liên kết tiếp địa có điện trở rất thấp đến các vòng tiếp địa có điện trở cao.
• Đo dòng rò đất True RMS ở mức mA mà không cần tháo dây tiếp địa, hữu ích khi kiểm tra nguyên nhân dòng rò và đánh giá tình trạng hệ thống.
• Đo được dòng điện xoay chiều trên dây dẫn tiếp địa, hỗ trợ kiểm tra nhiều tình huống bằng cùng một thiết bị.
• Ngàm kẹp lớn cho phép thao tác trực tiếp trên nhiều dây dẫn tiếp địa và thanh liên kết đẳng thế.
• Chức năng kiểm tra tính liên tục của vòng tiếp địa kết hợp cảnh báo âm thanh giúp đánh giá nhanh tại hiện trường.
• Cho phép thiết lập cảnh báo HI/LO để nhận biết nhanh giá trị nằm ngoài giới hạn mong muốn.
• Chức năng Display Hold thuận tiện khi đo tại các vị trí khó quan sát màn hình trực tiếp.
• Có chức năng ghi và gọi lại dữ liệu đo, phù hợp với công việc kiểm tra nhiều điểm tiếp địa.
• Tự động chọn thang đo và có chức năng tự hiệu chuẩn phục vụ quá trình đo.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo điện trở vòng tiếp địa	0,025 Ω đến 1500 Ω
Tần số đo điện trở vòng	3,333 kHz
Dải đo dòng rò đất	0,2 mA đến 1000 mA
Dải đo dòng AC	0,2 A đến 30 A
Phương pháp chọn thang	Tự động
Thời gian đo	Khoảng 0,5 giây
Kích thước dây dẫn qua ngàm	Khoảng 35 mm
Màn hình	LCD 999 số với các ký hiệu chức năng
Cấp bảo vệ	IP30 theo IEC 529 / EN 60529
Phân loại an toàn	300 V CAT III, Pollution Degree 2
Nguồn cấp	Pin kiềm 9 V, loại IEC 6 LR 61
Thời lượng pin	Ít nhất 8 giờ khi vận hành liên tục
Kích thước	276 x 100 x 47 mm
Khối lượng	Khoảng 750 g

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 1630

Kết nối đo trên hệ thống tiếp địa

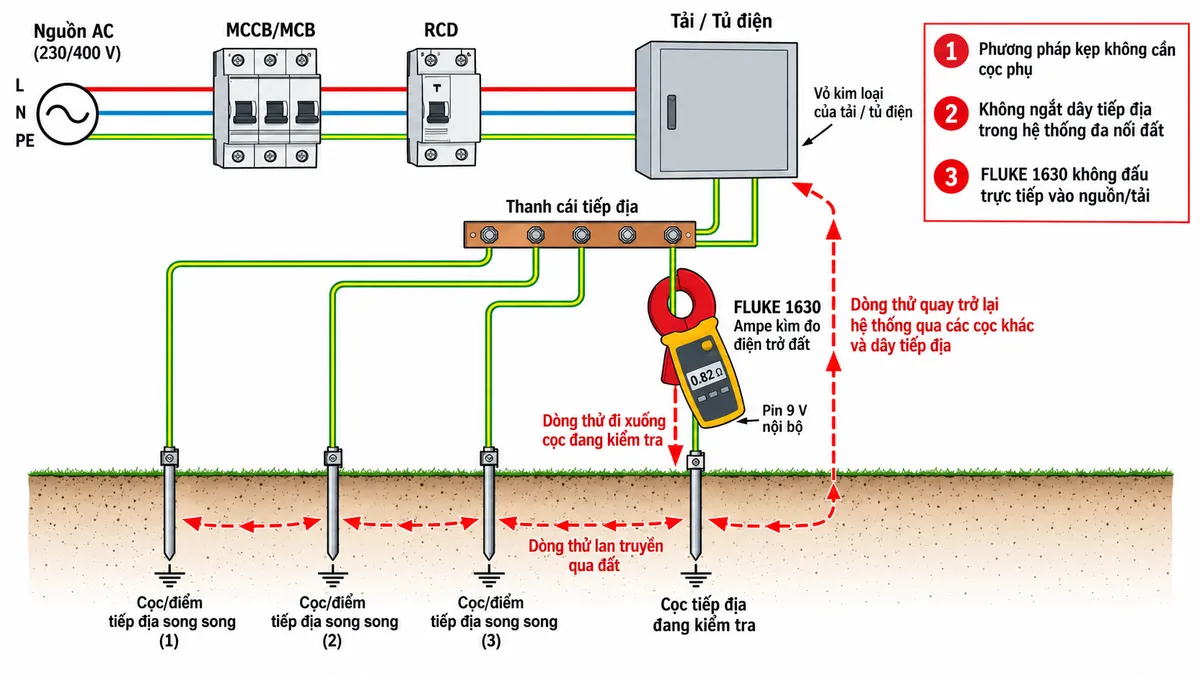

FLUKE 1630 không cần đấu que đo điện trực tiếp vào hệ thống khi thực hiện phép đo điện trở vòng bằng phương pháp kẹp. Thiết bị sử dụng pin 9 V bên trong; ngàm kẹp được đóng kín quanh một dây dẫn nối đất của hệ thống đa tiếp địa. Vì vậy, người sử dụng có thể kiểm tra tại các vị trí mà việc bố trí cọc phụ khó thực hiện, chẳng hạn bên trong tòa nhà, trên cột điện hoặc tại trạm viễn thông.

Điều kiện quan trọng của phương pháp này là phải tồn tại một vòng kín thông qua các đường nối đất song song. FLUKE 1630 đo điện trở của vòng mà dòng thử chạy qua; do đó cần hiểu cấu trúc hệ thống tiếp địa để diễn giải kết quả đúng và không nên coi mọi giá trị đo được là điện trở riêng biệt của một cọc độc lập.

Nguyên lý đo điện trở vòng tiếp địa

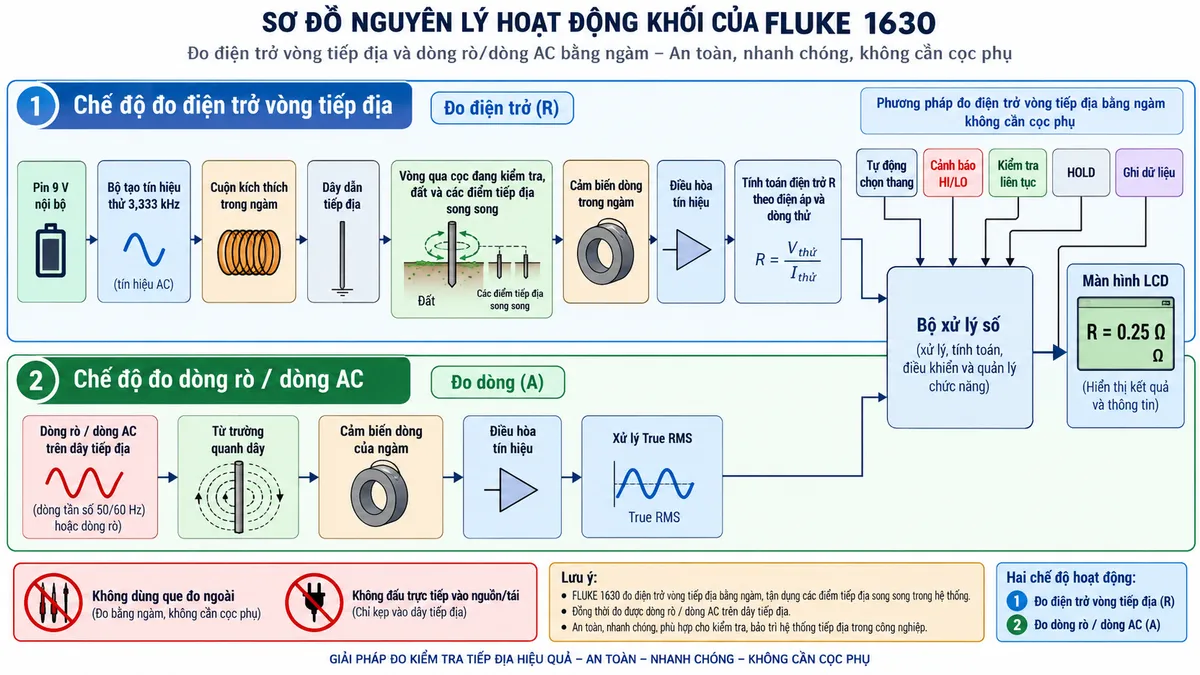

Khi chọn chức năng đo điện trở, một cuộn kích thích trong ngàm tạo tín hiệu thử với tần số đo khoảng 3,333 kHz lên vòng tiếp địa. Một phần tử cảm nhận khác trong ngàm phát hiện dòng điện sinh ra bởi tín hiệu này. Từ điện áp kích thích và dòng điện đo được, mạch xử lý xác định điện trở tương đương của vòng theo quan hệ điện áp – dòng điện rồi hiển thị kết quả trên LCD.

Phương pháp này đặc biệt hữu ích trong hệ thống có nhiều điểm tiếp địa song song. Các nhánh tiếp địa còn lại tạo đường hồi cho tín hiệu thử nên kỹ thuật viên không phải bố trí cọc điện áp và cọc dòng như phép đo ba cực truyền thống.

Đo dòng rò và dòng AC trên dây tiếp địa

Khi chuyển sang chức năng đo dòng, ngàm kẹp cảm nhận từ trường do dòng điện chạy trong dây tiếp địa tạo ra. Tín hiệu được điều hòa và xử lý để xác định dòng rò AC True RMS, nhờ đó có thể kiểm tra dòng rò mà không cần tháo dây nối đất. Thiết bị cũng hỗ trợ đo dòng AC lớn hơn phục vụ chẩn đoán hệ thống.

Ứng dụng thực tế

Với phương pháp đo không cần cọc phụ, FLUKE 1630 thích hợp cho kiểm tra hệ thống tiếp địa công nghiệp tại những nơi việc ngắt dây hoặc đóng cọc thử không thuận tiện.

• Kiểm tra vòng tiếp địa của nhà máy, tòa nhà và tủ điện công nghiệp.
• Kiểm tra tiếp địa tại cột điện cao thế và các hệ thống điện lực có nhiều điểm nối đất.
• Kiểm tra tiếp địa tại trạm BTS, trạm viễn thông và hệ thống phát RF.
• Kiểm tra hệ thống chống sét và các liên kết đẳng thế.
• Đánh giá tính liên tục của dây nối đất và các mối liên kết tiếp địa.
• Đo dòng rò trên dây PE để hỗ trợ tìm nguyên nhân bất thường trong hệ thống điện.

Cam kết và nơi mua Ampe kìm đo điện trở đất FLUKE 1630

Khi cần trang bị FLUKE 1630 chính hãng cho công tác kiểm tra tiếp địa, bảo trì điện công nghiệp, điện lực hoặc viễn thông, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị phù hợp với yêu cầu đo và ứng dụng thực tế.

thietbicodien hướng tới cung cấp đúng model, thông tin kỹ thuật rõ ràng và hỗ trợ khách hàng xác định phương pháp sử dụng phù hợp với cấu trúc hệ thống tiếp địa trước khi đưa thiết bị vào đo kiểm.

Câu hỏi thường gặp (FAQ)

FLUKE 1630 có cần đóng cọc phụ khi đo điện trở đất không?

Không trong ứng dụng đo bằng phương pháp kẹp phù hợp. FLUKE 1630 sử dụng phương pháp đo không cần cọc phụ, khai thác vòng kín hình thành bởi cọc cần kiểm tra và các đường tiếp địa song song trong hệ thống.

FLUKE 1630 có cần tháo dây tiếp địa trước khi đo không?

Trong hệ thống đa nối đất đáp ứng điều kiện của phương pháp kẹp, thiết bị có thể đo mà không cần ngắt dây tiếp địa đang kiểm tra. Đây là một ưu điểm quan trọng khi bảo trì các hệ thống cần duy trì liên tục đường bảo vệ nối đất.

FLUKE 1630 có đo được một cọc tiếp địa hoàn toàn độc lập không?

Phương pháp kẹp cần có đường hồi tạo thành vòng điện kín. Nếu chỉ có một điện cực tiếp địa độc lập và không tồn tại các đường nối đất song song phù hợp, phép đo kẹp không tạo được vòng thử cần thiết; khi đó cần sử dụng phương pháp đo tiếp địa bằng cọc phụ thích hợp.

FLUKE 1630 có đo được dòng rò trên dây tiếp địa không?

Có. Thiết bị được thiết kế để đo dòng rò đất ở mức mA theo phương pháp True RMS mà không cần tháo dây, hỗ trợ phát hiện và xử lý các vấn đề liên quan đến dòng rò trong hệ thống.

Dải đo điện trở vòng tiếp địa của FLUKE 1630 là bao nhiêu?

Dải đo được công bố cho model này là từ 0,025 Ω đến 1500 Ω. Thiết bị tự động lựa chọn thang đo phù hợp trong quá trình sử dụng.

Ngàm FLUKE 1630 kẹp được dây dẫn kích thước bao nhiêu?

Thông số của hãng công bố kích thước dây dẫn qua ngàm khoảng 35 mm, phù hợp với nhiều dây tiếp địa và thanh liên kết sử dụng trong hệ thống điện công nghiệp.

FLUKE 1630 phù hợp với những hệ thống nào?

Thiết bị phù hợp với hệ thống tiếp địa đa điểm của tòa nhà, nhà máy, cột điện, trạm viễn thông, hệ thống RF và hệ thống chống sét, đặc biệt tại những vị trí khó triển khai phép đo bằng cọc phụ.
