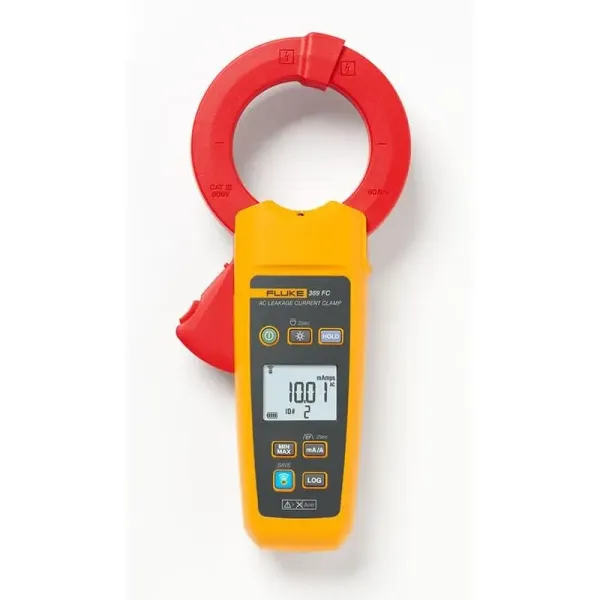

Ampe kìm đo dòng rò True-rms FLUKE 369 FC

Ampe kìm đo dòng rò True-rms FLUKE 369 FC – giới thiệu và nguồn gốc thương hiệu

Ampe kìm đo dòng rò True-rms FLUKE 369 FC là thiết bị chuyên dụng để phát hiện, theo dõi và ghi nhận dòng rò AC trên hệ thống điện mà không cần ngắt mạch. Thiết bị đặc biệt phù hợp cho kỹ thuật bảo trì cần kiểm tra dòng rò rất nhỏ, tìm nguyên nhân RCD/GFCI tác động không ổn định và theo dõi xu hướng suy giảm cách điện của tải điện.

FLUKE 369 FC thuộc dòng ampe kìm đo dòng rò AC của Fluke, sử dụng phép đo True-rms để xử lý chính xác hơn các dạng sóng phức tạp hoặc không hình sin. Ngàm kẹp lớn 61 mm giúp thao tác với bó dây và dây dẫn có đường kính lớn, trong khi kết cấu ngàm được che chắn nhằm giảm ảnh hưởng của trường điện từ bên ngoài khi đo các tín hiệu dòng rò nhỏ.

Fluke là thương hiệu thiết bị đo của Hoa Kỳ, được thành lập năm 1948 và hiện có trụ sở tại Everett, Washington. Hãng tập trung vào các thiết bị đo, kiểm tra và giám sát dành cho kỹ thuật điện, điện tử, công nghiệp và bảo trì. Model trong nội dung này được cung cấp với thông tin xuất xứ Trung Quốc.

Ưu điểm và tính năng nổi bật của FLUKE 369 FC

• Đo dòng rò AC True-rms, phù hợp cả với tín hiệu không hình sin thường gặp trong hệ thống có thiết bị điện tử công suất, nguồn chuyển mạch hoặc tải phi tuyến.
• Độ phân giải cao nhất 1 µA, cho phép quan sát những thay đổi nhỏ của dòng rò; giá trị đo tối thiểu được công bố là 10 µA rms.
• Ngàm kẹp 61 mm dành cho dây dẫn hoặc bó dây kích thước lớn, thuận tiện trong tủ phân phối và hệ thống công nghiệp.
• Ngàm đo được che chắn để hỗ trợ giảm nhiễu điện từ bên ngoài khi đo dòng rò mức thấp.
• Dải đo AC đến 60 A, cho phép thiết bị vừa kiểm tra dòng rò vừa thực hiện phép đo dòng tải khi kẹp riêng một dây dẫn.
• Bộ lọc chọn được 40–70 Hz giúp hạn chế thành phần nhiễu ngoài dải tần nguồn điện khi cần tập trung vào dòng rò ở tần số cơ bản.
• Các chức năng Min, Max, Average và Hold hỗ trợ đánh giá biến động dòng điện và giữ giá trị đo trên màn hình.
• Fluke Connect hỗ trợ kết nối không dây trên phiên bản FC, phục vụ ghi nhận, lưu trữ và theo dõi sự thay đổi của dòng rò theo thời gian.
• Đèn chiếu phía trước và màn hình LCD có đèn nền hỗ trợ làm việc trong tủ điện hoặc khu vực thiếu sáng.
• Thiết kế an toàn theo cấp đo CAT III 600 V / CAT IV 300 V.

Thông số kỹ thuật nổi bật

Thông số	Giá trị
Chức năng đo	Dòng điện xoay chiều AC
Dải dòng AC	3 mA, 30 mA, 300 mA, 3 A, 30 A, 60 A
Dải đo và độ phân giải	3 mA / 0,001 mA; 30 mA / 0,01 mA; 300 mA / 0,1 mA; 3 A / 0,001 A; 30 A / 0,01 A; 60 A / 0,1 A
Giá trị đo tối thiểu	10 µA rms
Độ chính xác FLUKE 369/369 FC, 3 mA đến 30 A	±(1,5% giá trị đọc + 5 digit)
Độ chính xác ở 60 A	±(2% giá trị đọc + 5 digit)
Dải tần khi tắt bộ lọc	40 Hz đến 1 kHz
Dải tần khi bật bộ lọc	40 Hz đến 70 Hz
Hệ số đỉnh	3
Màn hình	LCD 3300 count, cập nhật 4 lần/giây
Đường kính dây dẫn tối đa	61 mm
Kích thước	116 x 257 x 46 mm
Khối lượng	600 g
Nguồn	2 pin AA IEC LR6 alkaline
Thời lượng pin dự kiến	Trên 150 giờ khi không sử dụng đèn nền và đèn chiếu
Tự động tắt nguồn	Sau khoảng 15 phút không hoạt động
Cấp bảo vệ	IP30 khi ngàm đóng
Cấp an toàn đo lường	CAT III 600 V / CAT IV 300 V
Nhiệt độ làm việc	-10 °C đến +50 °C

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 369 FC

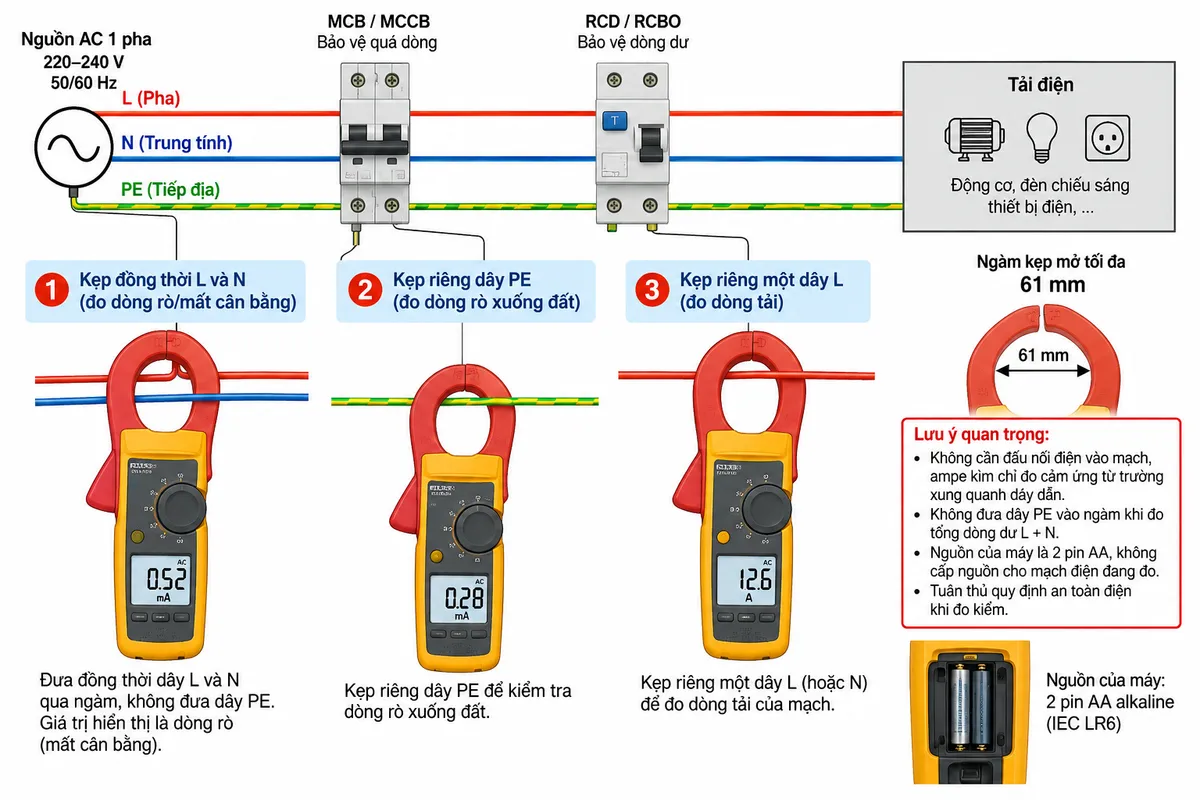

Cách kết nối khi đo dòng rò

FLUKE 369 FC không cần đấu nối điện trực tiếp vào mạch đang kiểm tra và cũng không cấp nguồn cho tải. Nguồn hoạt động của máy lấy từ hai pin AA bên trong; ngàm kẹp chỉ cảm nhận trường từ sinh ra bởi dòng điện chạy qua các dây dẫn nằm trong ngàm.

Khi kiểm tra dòng rò của mạch một pha, người dùng có thể kẹp đồng thời dây L và N nhưng không kẹp dây PE. Dòng tải đi và về trên L và N về lý tưởng sẽ triệt tiêu từ trường của nhau; phần dòng còn dư mà ngàm phát hiện chính là dòng mất cân bằng có thể liên quan đến dòng rò ra đất. Với hệ thống nhiều pha, nguyên tắc tương tự là đưa toàn bộ các dây dẫn mang dòng của mạch cần kiểm tra qua ngàm và không đưa dây PE qua cùng phép đo. Nếu cần kiểm tra dòng chạy trực tiếp trên dây bảo vệ, có thể kẹp riêng PE.

Để đo dòng tải thông thường thay vì dòng rò, chỉ đưa một dây dẫn mang dòng qua ngàm. Việc kẹp cả dây đi và dây về trong trường hợp này sẽ làm các dòng đối chiều triệt tiêu nhau và không phản ánh dòng tải thực tế.

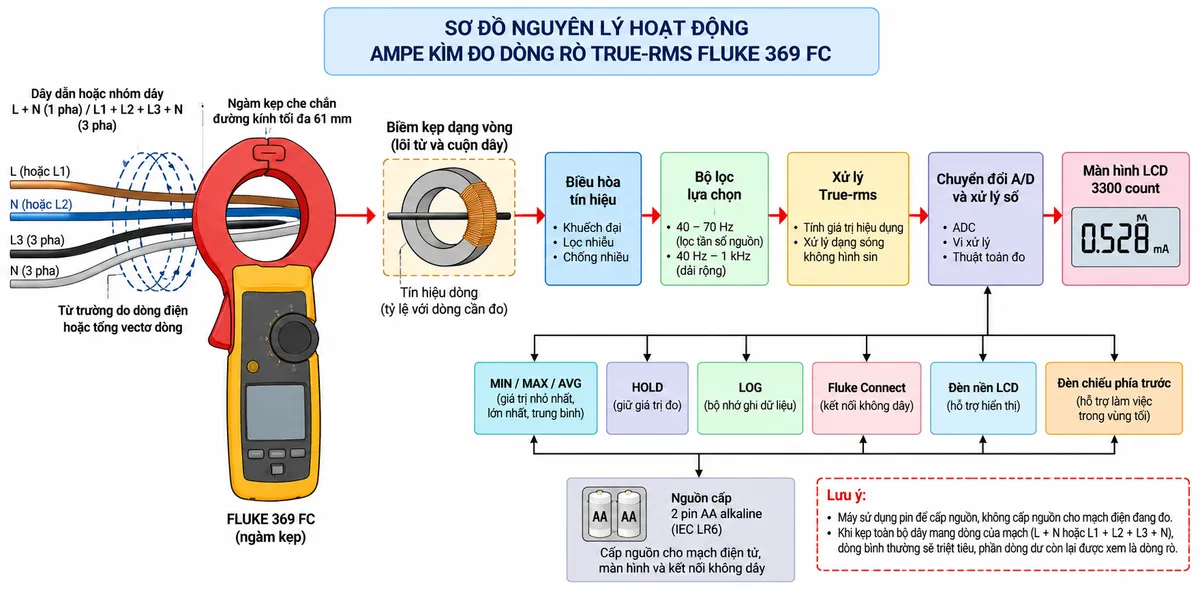

Nguyên lý đo dòng rò True-rms

Nguyên lý cảm biến của FLUKE 369 FC dựa trên cảm ứng điện từ. Ngàm tạo thành một biến dòng dạng vòng gồm lõi từ và cuộn dây. Từ trường do dòng điện hoặc tổng vectơ của các dòng điện chạy qua ngàm tạo ra sẽ được biến đổi thành tín hiệu điện tỷ lệ với dòng cần đo.

Khi L và N cùng đi qua ngàm, các dòng tải bình thường có chiều ngược nhau nên phần lớn từ thông sẽ triệt tiêu. Nếu một phần dòng điện thoát qua đất, vỏ máy hoặc một đường dẫn khác thay vì trở về qua N, tổng vectơ dòng trong ngàm không còn bằng không. Phần chênh lệch này được cảm biến ghi nhận, qua mạch điều hòa tín hiệu, bộ lọc được lựa chọn và xử lý True-rms trước khi chuyển thành giá trị dòng hiển thị trên LCD.

True-rms có ý nghĩa quan trọng trong các hệ thống hiện đại vì dòng rò có thể chứa thành phần hài hoặc dạng sóng méo do biến tần, nguồn xung và tải điện tử. Chức năng lọc 40–70 Hz có thể được sử dụng khi người vận hành muốn giảm ảnh hưởng của tín hiệu tần số cao và tập trung vào thành phần liên quan đến tần số nguồn.

Ứng dụng thực tế

Ampe kìm đo dòng rò này phù hợp cho bảo trì phòng ngừa trong nhà máy, tủ điện phân phối, hệ thống điều khiển, trung tâm dữ liệu, hệ thống HVAC và các phụ tải sử dụng nhiều thiết bị điện tử. Kỹ thuật viên có thể đo và so sánh dòng rò theo thời gian để phát hiện xu hướng bất thường trước khi sự cố phát triển thành ngắt điện ngoài kế hoạch.

Thiết bị cũng hữu ích khi cần tìm nguyên nhân RCD hoặc RCBO tác động ngắt không liên tục. Bằng cách đo từng nhánh, từng nhóm tải hoặc trực tiếp trên dây PE, người dùng có thể khoanh vùng khu vực có dòng rò lớn hơn bình thường mà không phải ngắt thiết bị chỉ để thực hiện phép đo.

Khả năng ghi dữ liệu và kết nối Fluke Connect còn hỗ trợ theo dõi sự thay đổi của dòng rò theo thời gian, thuận tiện cho công tác bảo trì dự đoán, lập hồ sơ tình trạng thiết bị và so sánh kết quả giữa các lần kiểm tra.

Cam kết và nơi mua FLUKE 369 FC

Khi lựa chọn FLUKE 369 FC chính hãng, khách hàng nên đối chiếu đúng model, phạm vi đo, phụ kiện đi kèm và thông tin kỹ thuật để bảo đảm thiết bị phù hợp với yêu cầu kiểm tra dòng rò tại hiện trường.

Để được tư vấn cấu hình, báo giá và đặt mua Ampe kìm đo dòng rò True-rms FLUKE 369 FC, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ kỹ thuật hỗ trợ lựa chọn đúng thiết bị cho nhu cầu đo dòng rò, bảo trì tủ điện và kiểm tra hệ thống bảo vệ dòng dư.

Câu hỏi thường gặp (FAQ)

FLUKE 369 FC dùng để đo đại lượng gì?

FLUKE 369 FC là ampe kìm chuyên đo dòng điện xoay chiều, đặc biệt tối ưu cho việc phát hiện dòng rò AC rất nhỏ. Thiết bị có các dải từ mức mA đến 60 A.

FLUKE 369 FC có đo được dòng rò DC không?

Không. Chức năng đo điện của model này được nhà sản xuất công bố cho dòng AC. Nếu ứng dụng cần đo dòng rò DC hoặc AC/DC, cần lựa chọn thiết bị có cảm biến và chức năng phù hợp với loại dòng đó.

Độ phân giải nhỏ nhất của FLUKE 369 FC là bao nhiêu?

Ở dải 3 mA, thiết bị có độ phân giải 0,001 mA tương đương 1 µA. Giá trị đo tối thiểu được công bố là 10 µA rms.

Muốn đo dòng rò một pha thì phải kẹp dây như thế nào?

Để kiểm tra dòng dư của mạch một pha, đưa đồng thời dây L và N qua ngàm nhưng không đưa dây PE vào cùng phép đo. Phần chênh lệch giữa dòng đi và dòng về sẽ được thiết bị cảm nhận dưới dạng dòng dư.

Có thể dùng FLUKE 369 FC để đo dòng tải không?

Có. Khi cần đo dòng tải AC, chỉ đưa một dây dẫn mang dòng qua ngàm. Model có phạm vi đo đến 60 A AC.

Bộ lọc của FLUKE 369 FC có tác dụng gì?

Bộ lọc 40–70 Hz giúp giảm ảnh hưởng của các thành phần tần số ngoài vùng tần số nguồn điện. Khi tắt bộ lọc, dải tần đo được công bố từ 40 Hz đến 1 kHz.

FLUKE 369 FC khác gì so với ampe kìm thông thường?

Điểm nổi bật của thiết bị là khả năng đo dòng rò ở mức rất nhỏ, độ phân giải đến 1 µA, ngàm được che chắn để giảm nhiễu bên ngoài và phép đo True-rms. Đây là những đặc tính quan trọng khi cần đánh giá dòng dư thay vì chỉ đo dòng tải lớn.

FLUKE 369 FC có hỗ trợ ghi và truyền dữ liệu không?

Có. Phiên bản FC hỗ trợ chức năng LOG và kết nối không dây Fluke Connect, giúp ghi nhận và theo dõi sự thay đổi của kết quả đo phục vụ công tác bảo trì.

FLUKE 369 FC có cần ngắt nguồn tải khi đo dòng rò không?

Không cần ngắt mạch chỉ để thực hiện phép đo bằng ngàm. Thiết bị cảm nhận dòng thông qua trường từ xung quanh dây dẫn nên có thể kiểm tra khi hệ thống đang hoạt động, với điều kiện người vận hành tuân thủ đầy đủ quy trình an toàn điện và giới hạn đo của thiết bị.
