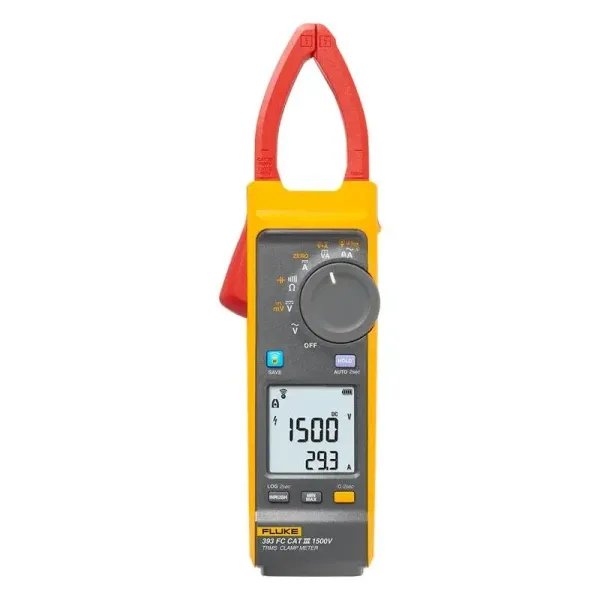

Ampe kìm AC/DC True-rms FLUKE 393 FC

1. Giới thiệu Ampe kìm AC/DC True-rms FLUKE 393 FC và thương hiệu Fluke

Ampe kìm AC/DC True-rms FLUKE 393 FC là thiết bị đo chuyên dụng cho các hệ thống điện DC điện áp cao, đặc biệt phù hợp với điện mặt trời quang điện, hệ thống lưu trữ năng lượng, điện gió, đường sắt điện và các bộ pin dự phòng trong trung tâm dữ liệu. Thiết bị được thiết kế cho môi trường đo đến 1500 V DC, đồng thời hỗ trợ đo điện áp AC, dòng AC/DC, công suất DC, tần số, điện trở, thông mạch và điện dung.

Fluke là thương hiệu thiết bị đo của Mỹ, được thành lập từ năm 1948 và tập trung vào các giải pháp đo kiểm, chẩn đoán và bảo trì điện – điện tử chuyên nghiệp. Model FLUKE 393 FC thuộc dòng ampe kìm True-rms dành cho môi trường điện áp DC cao; sản phẩm trong thông tin cung cấp có xuất xứ Trung Quốc.

Một điểm khác biệt quan trọng của FLUKE 393 FC là định mức an toàn CAT III 1500 V kết hợp ngàm kẹp mỏng, khả năng đo DC đến 1500 V và đầu dò dòng mềm iFlex đi kèm. Cấu hình này giúp kỹ thuật viên xử lý nhiều phép đo trên hệ thống PV mà không cần sử dụng nhiều thiết bị riêng biệt.

2. Ưu điểm và tính năng nổi bật của FLUKE 393 FC

• CAT III 1500 V phù hợp với công việc đo kiểm trong các hệ thống DC điện áp cao, đặc biệt là hệ thống quang điện 1500 V.
• Đo điện áp DC đến 1500 V và điện áp AC đến 1000 V bằng cáp đo.
• Đo dòng AC/DC đến 999,9 A bằng ngàm kẹp, hạn chế việc phải ngắt mạch để mắc thiết bị đo dòng nối tiếp.
• Đầu dò dòng mềm iFlex mở rộng phép đo AC đến 2500 A, thuận tiện với dây dẫn lớn hoặc vị trí khó đưa ngàm kẹp cứng vào.
• Ngàm kẹp có độ mở 34 mm và thiết kế mỏng, hỗ trợ tiếp cận dây dẫn trong hộp combiner hoặc tủ điện có mật độ thiết bị cao.
• True-rms giúp đo chính xác giá trị hiệu dụng của tín hiệu AC kể cả khi dạng sóng không hoàn toàn hình sin.
• Hỗ trợ đo công suất DC và hiển thị theo kVA, hữu ích khi đánh giá công suất trên chuỗi pin PV và các hệ thống nguồn DC.
• Audio Polarity cảnh báo phân cực bằng âm thanh, hỗ trợ phát hiện nhanh trường hợp đấu ngược cực trong mạch DC.
• Visual Continuity sử dụng đèn xanh trên màn hình để báo thông mạch, hữu ích trong khu vực tối hoặc có tiếng ồn lớn.
• Chức năng INRUSH/Peak hỗ trợ ghi nhận dòng khởi động; đồng thời có Min/Max/Avg, Hold và Auto Hold phục vụ kiểm tra, chẩn đoán.
• Fluke Connect trên phiên bản 393 FC hỗ trợ kết nối không dây với thiết bị di động, lưu dữ liệu và phục vụ lập báo cáo đo.
• Cấp bảo vệ IP54 giúp thiết bị phù hợp hơn với công việc ngoài trời như kiểm tra hệ thống điện mặt trời và điện gió.

Thông số kỹ thuật chính

Thông số	Giá trị
Phân loại an toàn	CAT III 1500 V
Điện áp tối đa giữa đầu vào và đất – AC	1000 V AC
Điện áp tối đa giữa đầu vào và đất – DC	1500 V DC
Dòng AC qua ngàm	Đến 999,9 A
Dòng DC qua ngàm	Đến 999,9 A
Dòng AC với iFlex	Đến 2500 A
Dải tần số đo	5,0 Hz đến 500,0 Hz
Điện trở	Đến 60,00 kΩ
Điện dung	Đến 1000 μF
Công suất DC	Dải đến 600,0 kVA hoặc 1500 kVA tùy dải điện áp DC
Độ mở ngàm	34 mm
Đầu dò mềm đi kèm	iFlex 18 inch
Màn hình	Hiển thị kép có đèn nền
Cấp bảo vệ	IP54
Nguồn nuôi	2 pin AA IEC LR6 alkaline
Kích thước	281 x 84 x 49 mm
Khối lượng gồm pin	520 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 393 FC

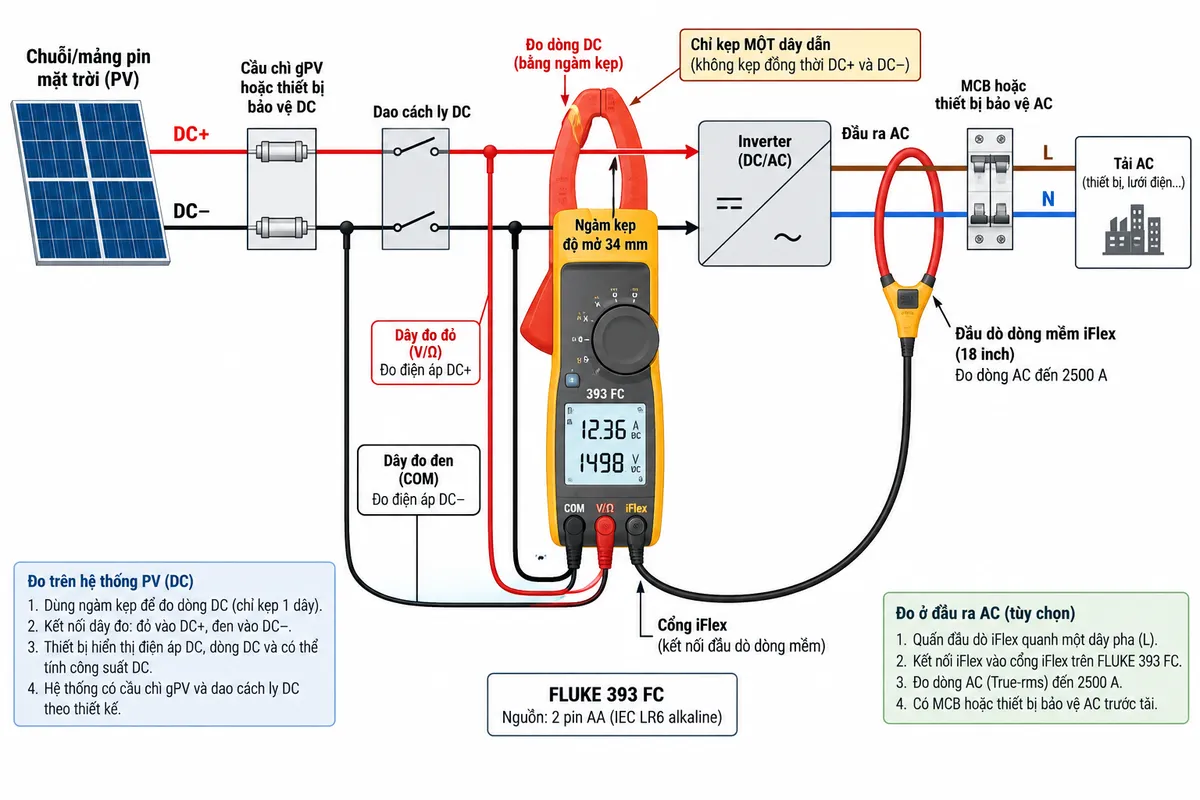

Kết nối đo trên hệ thống điện mặt trời và hệ thống điện công nghiệp

Khi đo dòng điện bằng ngàm, người dùng đặt ngàm của FLUKE 393 FC bao quanh một dây dẫn riêng lẻ. Dòng chạy trong dây tạo ra từ trường, cảm biến bên trong ngàm thu nhận từ trường này và biến đổi thành tín hiệu để mạch điện tử xử lý. Với dòng AC lớn hoặc dây dẫn nằm ở vị trí chật, đầu dò mềm iFlex có thể được kết nối vào cổng dành riêng trên máy và quấn quanh một dây dẫn AC.

Đối với phép đo điện áp, dây đo màu đen được kết nối vào cổng COM và dây đo màu đỏ vào cổng V/Ω. Trên hệ thống PV, hai que đo được đặt vào hai điểm cần kiểm tra ở cực âm và cực dương của mạch. Khi thực hiện đo công suất DC, thiết bị kết hợp giá trị dòng DC đo qua ngàm với điện áp DC đo bằng dây đo để tính và hiển thị công suất.

Ampe kìm sử dụng nguồn nội bộ từ hai pin AA; nguồn điện của mạch cần đo không được sử dụng để cấp nguồn cho thiết bị. Khi đo trên hệ thống PV thực tế, các thiết bị bảo vệ và cách ly như cầu chì gPV, thiết bị đóng cắt DC hoặc dao cách ly DC vẫn phải được bố trí theo thiết kế của hệ thống.

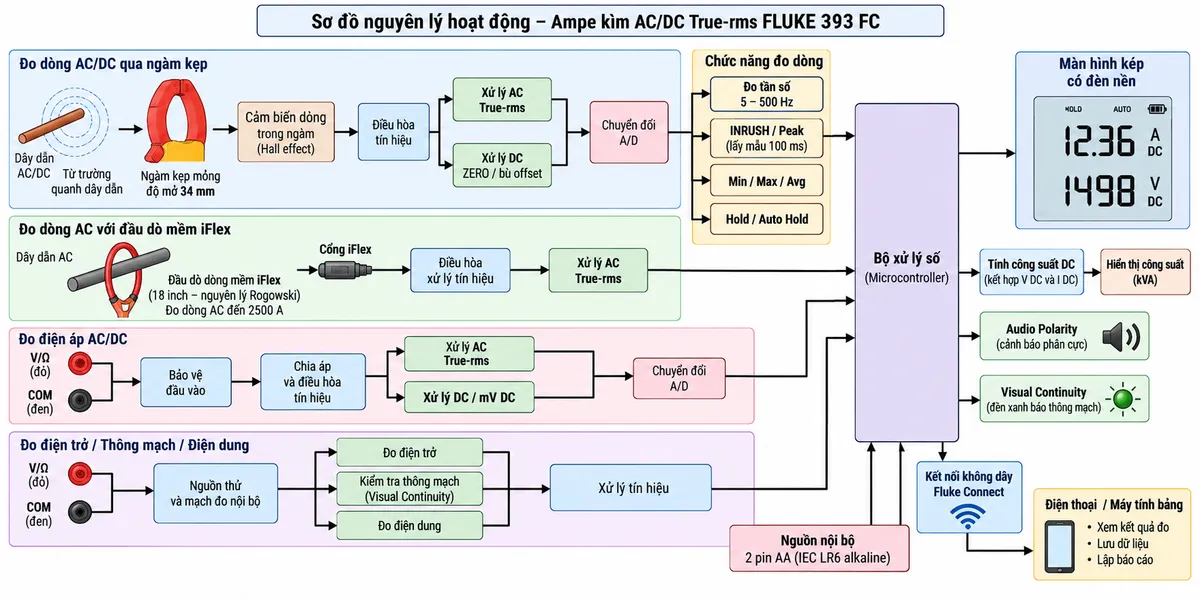

Nguyên lý đo dòng AC/DC True-rms

Ở phép đo dòng qua ngàm, trường từ quanh dây dẫn được cảm nhận bởi phần tử đo trong đầu kìm. Tín hiệu thu được được điều hòa và chuyển tới khối xử lý điện tử. Với dòng AC, thiết bị thực hiện xử lý True-rms để xác định giá trị hiệu dụng; với dòng DC, mạch xử lý xác định thành phần một chiều và có chức năng ZERO để bù sai lệch trước khi đo.

Đối với iFlex, đầu dò dòng mềm hoạt động theo nguyên lý Rogowski. Tín hiệu từ đầu dò được đưa về thiết bị để xử lý và tính dòng AC True-rms. Thiết kế mềm cho phép đưa đầu dò quanh dây dẫn lớn hoặc xuyên qua những vị trí mà ngàm cứng khó tiếp cận.

Đo điện áp, điện trở, thông mạch và điện dung

Tín hiệu đưa vào cổng V/Ω và COM đi qua mạch bảo vệ và điều hòa đầu vào trước khi được chuyển đổi sang dạng số. Bộ xử lý của thiết bị lựa chọn thuật toán tương ứng với điện áp AC True-rms, điện áp DC hoặc điện áp DC mức mV. Khi đo điện trở và thông mạch, mạch cần kiểm tra phải được ngắt nguồn; thiết bị sử dụng nguồn thử nội bộ để xác định điện trở giữa hai đầu đo. Với phép đo điện dung, thiết bị nạp tụ bằng dòng điện đã biết, theo dõi điện áp sinh ra rồi tính giá trị điện dung.

Đo công suất DC và hỗ trợ chẩn đoán

Trong chế độ đo công suất DC, FLUKE 393 FC đồng thời lấy thông tin dòng từ ngàm và điện áp từ cặp dây đo để tính công suất. Màn hình có thể hiển thị công suất DC cùng dòng DC và cho phép chuyển đổi thông tin hiển thị giữa công suất và điện áp.

Chế độ INRUSH lấy mẫu trong khoảng thời gian 100 ms để ghi nhận dòng tăng vọt khi thiết bị điện được khởi động. Chức năng Min/Max/Avg giúp theo dõi giá trị nhỏ nhất, lớn nhất và trung bình theo thời gian, trong khi Hold và Auto Hold hỗ trợ giữ kết quả khi người sử dụng khó quan sát màn hình trực tiếp tại điểm đo.

Kết nối và lưu dữ liệu với Fluke Connect

Phiên bản 393 FC có kết nối không dây với ứng dụng Fluke Connect. Kết quả đo có thể được hiển thị trên điện thoại hoặc máy tính bảng tương thích, lưu lại để theo dõi và phục vụ báo cáo. Tính năng này hữu ích trong bảo trì hệ thống PV, kiểm tra nhiều chuỗi pin hoặc các công việc cần lưu hồ sơ đo theo từng vị trí.

Ứng dụng tiêu biểu

• Kiểm tra điện áp, dòng điện và công suất trên chuỗi pin và mảng điện mặt trời.
• Đo và chẩn đoán mạch DC điện áp cao đến 1500 V.
• Kiểm tra hộp combiner, đường cáp DC và đầu vào inverter.
• Đo dòng AC phía đầu ra inverter bằng ngàm hoặc iFlex.
• Kiểm tra hệ thống lưu trữ năng lượng và dàn ắc quy UPS trong trung tâm dữ liệu.
• Bảo trì hệ thống điện gió, đường sắt điện và các hệ thống công nghiệp sử dụng nguồn DC cao áp.
• Kiểm tra thông mạch, điện trở, tụ điện, tần số và dòng khởi động trong quá trình sửa chữa thiết bị điện.

4. Cam kết và nơi mua Ampe kìm FLUKE 393 FC

Khi lựa chọn Ampe kìm FLUKE 393 FC chính hãng, người dùng nên kiểm tra đúng model, bộ phụ kiện đi kèm và cấu hình phù hợp với yêu cầu đo điện áp DC cao, dòng AC/DC cũng như hệ thống PV thực tế. Bộ tiêu chuẩn của model này gồm ampe kìm, bộ dây đo CAT III 1500 V, đầu dò dòng mềm iFlex 18 inch, dây treo nam châm TPAK và hộp đựng.

Khách hàng có nhu cầu mua FLUKE 393 FC cho điện mặt trời, bảo trì công nghiệp hoặc hệ thống DC điện áp cao có thể liên hệ thietbicodien để được tư vấn đúng sản phẩm, kiểm tra cấu hình và lựa chọn giải pháp đo phù hợp. thietbicodien hướng đến cung cấp sản phẩm chính hãng, thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn thiết bị theo yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 393 FC có đo được hệ thống điện mặt trời 1500 V DC không?

Có. FLUKE 393 FC hỗ trợ đo điện áp DC đến 1500 V và có định mức CAT III 1500 V, vì vậy được Fluke thiết kế hướng tới các hệ thống PV và môi trường DC điện áp cao tương ứng. Người sử dụng vẫn phải tuân thủ đầy đủ quy trình an toàn điện và giới hạn của phụ kiện đo.

FLUKE 393 FC đo dòng AC và DC tối đa bao nhiêu?

Ngàm kẹp của thiết bị có dải đo dòng AC hoặc DC đến 999,9 A. Với dòng AC, đầu dò mềm iFlex đi kèm có thể mở rộng phạm vi đo đến 2500 A.

iFlex của FLUKE 393 FC có đo được dòng DC không?

Không. Đầu dò mềm iFlex sử dụng nguyên lý Rogowski và được sử dụng cho đo dòng AC. Khi cần đo dòng DC, người dùng sử dụng ngàm kẹp chính của FLUKE 393 FC.

FLUKE 393 FC có thể đo công suất hệ thống PV không?

Có. Thiết bị có chức năng đo công suất DC bằng cách kết hợp dòng DC đo qua ngàm với điện áp DC đo qua các cổng V/Ω và COM. Kết quả công suất được thiết bị hiển thị theo kVA.

FLUKE 393 FC có đo True-rms không?

Có. Thiết bị sử dụng True-rms cho phép đo AC, giúp xác định giá trị hiệu dụng trên các dạng sóng AC phức tạp chính xác hơn so với phương pháp đo trung bình thông thường.

FLUKE 393 FC có kết nối điện thoại không?

Có. Phiên bản 393 FC hỗ trợ Fluke Connect để kết nối không dây với ứng dụng tương thích trên điện thoại hoặc máy tính bảng, phục vụ xem kết quả, lưu phép đo và hỗ trợ lập báo cáo.

FLUKE 393 FC có phù hợp sử dụng ngoài trời không?

Thiết bị có cấp bảo vệ IP54 và được Fluke định hướng cho các công việc như kiểm tra mảng pin mặt trời và hệ thống điện gió. Tuy nhiên, người dùng vẫn cần vận hành thiết bị trong các điều kiện môi trường và giới hạn an toàn quy định trong tài liệu kỹ thuật.
