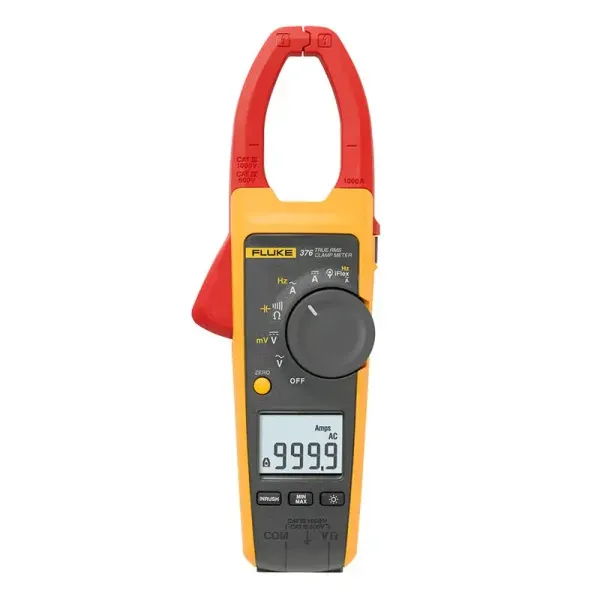

Ampe kìm AC/DC True-rms FLUKE 376 FC

Ampe kìm AC/DC True-rms FLUKE 376 FC – thiết bị đo chuyên nghiệp cho điện công nghiệp

Ampe kìm AC/DC True-rms FLUKE 376 FC là thiết bị đo và chẩn đoán điện chuyên nghiệp dành cho kỹ thuật viên bảo trì, thợ điện công nghiệp và hệ thống điện thương mại. Thiết bị kết hợp khả năng đo dòng AC/DC bằng hàm kẹp, đo điện áp, điện trở, điện dung, tần số, dòng khởi động và kết nối không dây Fluke Connect, đồng thời hỗ trợ đầu dò dòng mềm iFlex để tiếp cận các dây dẫn lớn hoặc vị trí chật hẹp.

Fluke là thương hiệu thiết bị đo của Hoa Kỳ, được thành lập từ năm 1948 và nổi tiếng trong lĩnh vực đo lường, kiểm tra và chẩn đoán hệ thống điện. Model FLUKE 376 FC thuộc dòng ampe kìm không dây 370 FC Series; theo thông tin sản phẩm, thiết bị có xuất xứ Trung Quốc.

Ưu điểm và tính năng nổi bật của FLUKE 376 FC

FLUKE 376 FC nổi bật nhờ khả năng đo True-rms, phạm vi dòng lớn và các chức năng hỗ trợ chẩn đoán tải phi tuyến. Bộ lọc thông thấp tích hợp giúp thực hiện phép đo ổn định hơn trên các hệ thống có biến tần, ballast điện tử và những tải tạo dạng sóng không hình sin.

• Đo dòng điện AC và DC trực tiếp bằng hàm kẹp mà không cần ngắt dây dẫn.
• Đo dòng AC đến 2500 A khi sử dụng đầu dò dòng mềm iFlex đi kèm.
• Công nghệ True-rms phù hợp cho phép đo trên tải phi tuyến và dạng sóng phức tạp.
• Tích hợp bộ lọc thông thấp VFD để hỗ trợ đo trên hệ thống sử dụng biến tần.
• Chức năng Inrush giúp ghi nhận dòng điện khởi động của động cơ và tải có dòng khởi động lớn.
• Hỗ trợ Min/Max/Average để theo dõi biến thiên của thông số điện.
• Kết nối Fluke Connect qua Bluetooth để ghi dữ liệu, theo dõi xu hướng và giám sát phép đo từ xa trên thiết bị tương thích.
• Đầu dò iFlex linh hoạt giúp đo trên thanh cái, cáp lớn và dây dẫn ở khu vực khó tiếp cận.
• Đạt cấp an toàn đo điện CAT III 1000 V và CAT IV 600 V.

Một số thông số kỹ thuật chính

Thông số	Giá trị
Dòng AC qua hàm kẹp	Đến 999,9 A
Dòng DC qua hàm kẹp	Đến 999,9 A
Dòng AC qua đầu dò mềm iFlex	Đến 2500 A
Điện áp AC	Đến 1000 V
Điện áp DC	Đến 1000 V
Dải mV DC	500,0 mV
Tần số qua hàm kẹp	5,0 Hz đến 500,0 Hz
Tần số qua đầu dò iFlex	5,0 Hz đến 500,0 Hz
Điện trở	Đến 60 kΩ, có kiểm tra thông mạch
Điện dung	Đến 1000 μF
Độ mở hàm kẹp	34 mm
Đầu dò dòng mềm đi kèm	iFlex 18 inch, đường kính dây dò 7,5 mm, chiều dài cáp 1,8 m
Nguồn nuôi	2 pin AA
Cấp an toàn	CAT III 1000 V / CAT IV 600 V

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 376 FC

Đo dòng AC/DC bằng hàm kẹp

Với phép đo dòng, ampe kìm True-rms được đặt hàm kẹp bao quanh một dây dẫn đang mang dòng. Từ trường sinh ra quanh dây dẫn được phần tử cảm biến bên trong hàm kẹp nhận biết và chuyển thành tín hiệu điện. Tín hiệu sau đó được điều hòa, chuyển đổi và xử lý số để hiển thị giá trị dòng điện. Với dòng AC, quá trình xử lý True-rms giúp xác định giá trị hiệu dụng ngay cả khi dạng sóng không phải hình sin lý tưởng.

Khi đo dòng điện, hàm kẹp hoặc vòng iFlex cần bao quanh một dây dẫn riêng lẻ. Việc bao đồng thời các dây có dòng đi và dòng về có thể làm từ trường triệt tiêu lẫn nhau và khiến phép đo không phản ánh đúng dòng tải.

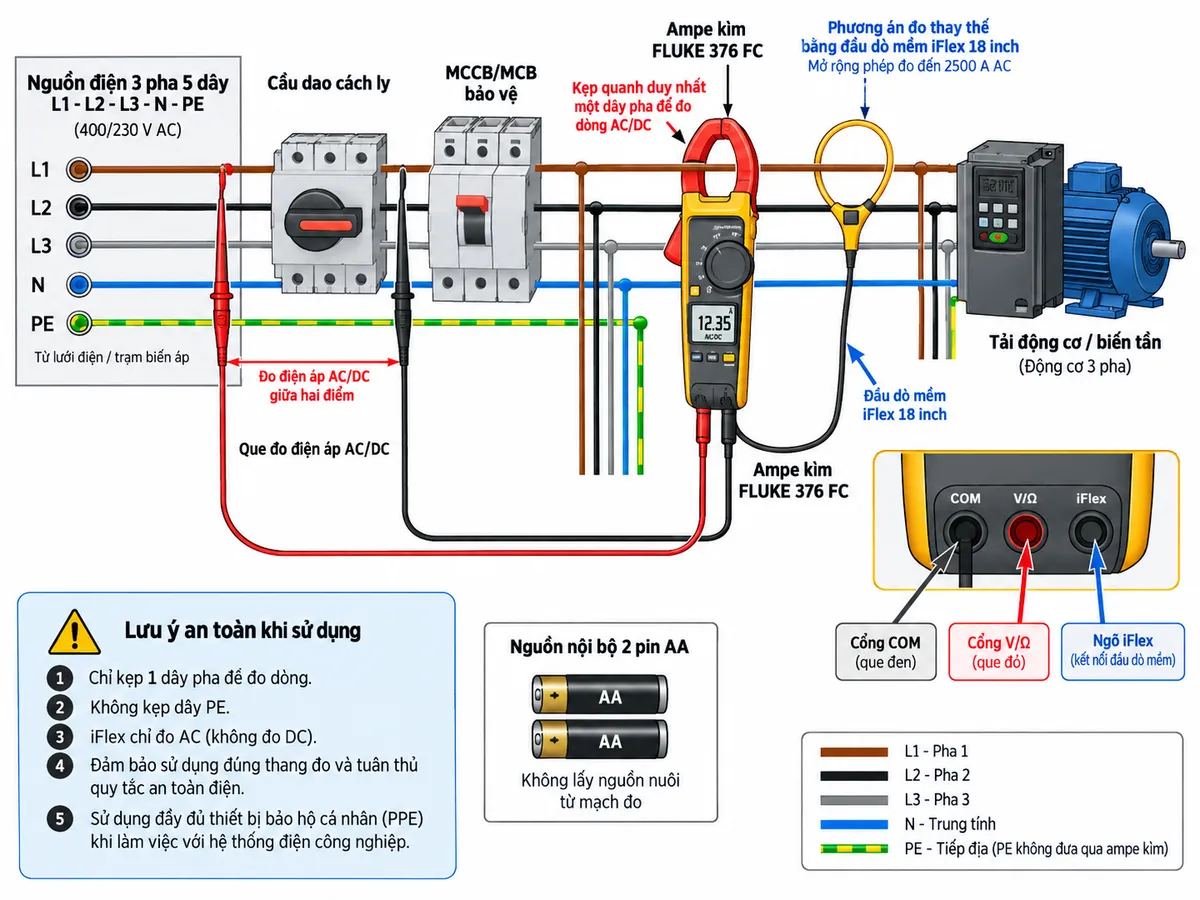

Kết nối đo dòng, điện áp và tải điện

FLUKE 376 FC sử dụng pin AA làm nguồn nuôi nội bộ nên không lấy nguồn hoạt động từ mạch điện đang kiểm tra. Khi đo dòng bằng hàm kẹp, thiết bị không cần đấu nối nối tiếp vào tải. Khi đo điện áp, điện trở, điện dung hoặc thông mạch, que đo được kết nối vào các đầu vào V/Ω và COM theo đúng chức năng đã chọn. Đầu dò iFlex được kết nối vào ngõ dành cho đầu dò dòng mềm và vòng quanh một dây pha cần đo.

Trong hệ thống điện công nghiệp, phép đo thường được thực hiện tại phía sau thiết bị đóng cắt và bảo vệ như cầu dao cách ly, MCB hoặc MCCB, trên đường cấp cho tải, động cơ hay biến tần. Người vận hành phải lựa chọn đúng chức năng, đúng cấp đo và tuân thủ quy trình an toàn điện của hệ thống.

Đo dòng lớn với đầu dò iFlex

Đầu dò dòng mềm iFlex 2500 A AC là một lợi thế quan trọng của 376 FC khi làm việc với cáp công suất lớn, thanh cái hoặc vị trí mà hàm kẹp 34 mm khó tiếp cận. Đầu dò mềm bao quanh dây dẫn mang dòng AC, cảm nhận từ trường và chuyển tín hiệu về máy để xử lý, hiển thị. Thiết kế linh hoạt cũng giúp bố trí màn hình ở vị trí dễ quan sát hơn trong nhiều tình huống bảo trì.

Đo hệ thống sử dụng biến tần và tải phi tuyến

Trong hệ thống điều khiển động cơ bằng VFD, dạng sóng có thể chứa nhiều thành phần tần số cao. Bộ lọc thông thấp VFD tích hợp giúp giảm ảnh hưởng của các thành phần cao tần không mong muốn, hỗ trợ kỹ thuật viên đánh giá tín hiệu điện phù hợp hơn trên biến tần, ballast điện tử và những tải phi tuyến khác.

Bắt dòng khởi động Inrush

Chức năng đo dòng khởi động Inrush được thiết kế để ghi nhận dòng điện xuất hiện khi động cơ hoặc tải bắt đầu hoạt động. FLUKE 376 FC sử dụng phương pháp xử lý nhằm lọc nhiễu và bắt dòng khởi động, hữu ích khi kiểm tra hiện tượng CB tác động, động cơ khó khởi động hoặc nguồn cấp bị sụt áp khi đóng tải.

Đo điện áp, điện trở, điện dung và tần số

Bên cạnh chức năng ampe kìm, thiết bị còn hoạt động như một dụng cụ đo điện đa năng. Điện áp được đưa qua đầu vào V/Ω và COM, qua mạch bảo vệ và điều hòa tín hiệu trước khi được chuyển đổi số. Các phép đo điện trở, thông mạch và điện dung sử dụng mạch đo nội bộ tương ứng; riêng tần số có thể được xác định từ tín hiệu dòng thu qua hàm kẹp hoặc đầu dò iFlex.

Kết nối Fluke Connect và giám sát từ xa

Fluke Connect Bluetooth cho phép truyền kết quả đo đến thiết bị tương thích để ghi dữ liệu, theo dõi xu hướng và giám sát phép đo từ xa. Tính năng này đặc biệt hữu ích khi cần quan sát sự biến thiên của tải trong một khoảng thời gian hoặc giảm nhu cầu đứng liên tục ngay tại vị trí đo.

Nguyên lý xử lý tín hiệu tổng thể

Dòng điện đo bằng hàm kẹp hoặc iFlex trước tiên được chuyển thành tín hiệu điện tương ứng, sau đó đi qua khối điều hòa tín hiệu. Tùy chế độ đo, bộ xử lý thực hiện tính toán True-rms cho AC, xử lý thành phần DC, lọc VFD, phát hiện tần số hoặc ghi nhận Inrush. Tín hiệu sau chuyển đổi A/D được bộ xử lý số tính toán để hiển thị trên màn hình, đồng thời có thể phục vụ các chức năng Min/Max/Average và truyền dữ liệu không dây.

Ứng dụng thực tế

Nhờ phạm vi đo rộng và các chức năng chẩn đoán chuyên dụng, FLUKE 376 FC phù hợp cho công tác bảo trì điện nhà máy, tủ phân phối, động cơ, máy bơm, quạt, máy nén, hệ thống HVAC, biến tần, dây chuyền sản xuất và hệ thống điện thương mại. Thiết bị đặc biệt hữu ích khi cần kiểm tra quá tải, dòng khởi động, mất cân bằng tải, biến động dòng điện hoặc thực hiện phép đo trên dây dẫn công suất lớn.

Cam kết và nơi mua Ampe kìm FLUKE 376 FC chính hãng

Để lựa chọn đúng FLUKE 376 FC chính hãng, đúng cấu hình phụ kiện và phù hợp với nhu cầu đo dòng điện công nghiệp, khách hàng có thể liên hệ thietbicodien. Chúng tôi hỗ trợ tư vấn sản phẩm, thông số kỹ thuật và giải pháp ứng dụng trước khi đặt hàng.

Khi lựa chọn thiết bị đo cho môi trường công nghiệp, cần đặc biệt lưu ý phạm vi đo, cấp an toàn CAT, loại tải, kích thước dây dẫn và yêu cầu sử dụng đầu dò iFlex. Việc chọn đúng thiết bị giúp phép đo thuận tiện hơn và đáp ứng tốt hơn yêu cầu kiểm tra, bảo trì hệ thống điện.

Câu hỏi thường gặp (FAQ)

FLUKE 376 FC đo được cả dòng AC và DC không?

Có. FLUKE 376 FC đo dòng AC/DC bằng hàm kẹp với phạm vi đến 999,9 A. Đầu dò mềm iFlex đi kèm được sử dụng cho phép đo dòng AC và mở rộng phạm vi đến 2500 A.

Đầu dò iFlex của FLUKE 376 FC dùng để làm gì?

iFlex là đầu dò dòng mềm giúp đo dòng AC trên dây dẫn lớn hoặc ở những vị trí hàm kẹp thông thường khó tiếp cận. Đầu dò này mở rộng phạm vi đo dòng AC của thiết bị đến 2500 A.

FLUKE 376 FC có phù hợp để đo hệ thống biến tần VFD không?

Có. Thiết bị tích hợp bộ lọc thông thấp cho VFD, hỗ trợ đo các tín hiệu phi tuyến thường gặp trên hệ thống điều khiển động cơ bằng biến tần và những tải điện tử tương tự.

FLUKE 376 FC có đo dòng khởi động động cơ không?

Có. Chế độ Inrush được thiết kế để ghi nhận dòng khởi động, hỗ trợ chẩn đoán các trường hợp động cơ khởi động khó, thiết bị bảo vệ tác động hoặc hệ thống xuất hiện dòng tăng cao khi đóng tải.

FLUKE 376 FC có kết nối điện thoại được không?

Có. Thiết bị thuộc hệ sinh thái Fluke Connect và hỗ trợ kết nối Bluetooth với thiết bị tương thích để ghi, theo dõi và phân tích xu hướng kết quả đo từ xa.

FLUKE 376 FC có đo điện áp ngoài chức năng đo dòng không?

Có. Máy có thể đo điện áp AC và DC đến 1000 V thông qua que đo kết nối với các đầu vào V/Ω và COM. Ngoài ra thiết bị còn hỗ trợ đo mV DC, điện trở, thông mạch, điện dung và tần số.

Cấp an toàn của FLUKE 376 FC là bao nhiêu?

Thiết bị được công bố với cấp an toàn CAT III 1000 V và CAT IV 600 V, phù hợp với nhiều công việc kiểm tra hệ thống phân phối và thiết bị điện công nghiệp khi được sử dụng đúng quy trình và đúng phụ kiện đo.

Hàm kẹp FLUKE 376 FC có thể kẹp cả nhiều dây cùng lúc để đo dòng không?

Để đo dòng tải thông thường, hàm kẹp hoặc iFlex nên bao quanh một dây dẫn mang dòng cần đo. Nếu đồng thời bao quanh cả dây đi và dây về của cùng mạch, từ trường có thể triệt tiêu lẫn nhau và kết quả sẽ không thể hiện đúng dòng tải riêng lẻ.
