Ampe kìm đo dòng thấp FLUKE 772

Ampe kìm đo dòng thấp FLUKE 772 – đo và kiểm tra vòng lặp 4–20 mA

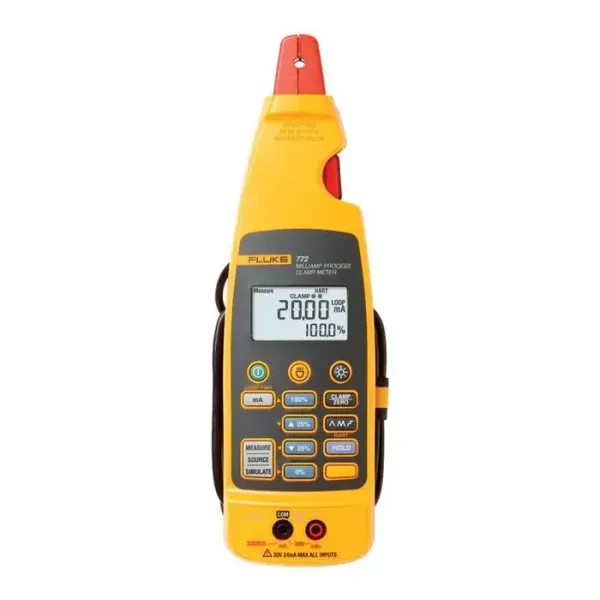

Ampe kìm đo dòng thấp FLUKE 772 là thiết bị chuyên dụng cho kỹ thuật viên đo lường, tự động hóa và bảo trì hệ thống điều khiển quá trình. Khác với ampe kìm điện thông thường, thiết bị được thiết kế để đo các tín hiệu dòng DC mức thấp trong vòng điều khiển, đặc biệt là tín hiệu 4–20 mA, đồng thời hỗ trợ phát dòng, mô phỏng dòng và cấp nguồn vòng để kiểm tra transmitter, PLC, DCS và các thiết bị I/O.

FLUKE được thành lập tại Hoa Kỳ năm 1948 và phát triển thành thương hiệu thiết bị đo kiểm chuyên nghiệp được sử dụng rộng rãi trong công nghiệp, điện – điện tử, bảo trì và hiệu chuẩn. Model FLUKE 772 thuộc dòng Milliamp Process Clamp Meter, tập trung vào công việc chẩn đoán và kiểm tra vòng lặp dòng trong các hệ thống điều khiển quá trình.

Ưu điểm và tính năng nổi bật của FLUKE 772

• Đo dòng 4–20 mA không cần ngắt vòng lặp bằng ngàm kẹp, giúp kiểm tra hệ thống đang vận hành mà không phải tháo dây để mắc đồng hồ nối tiếp.
• Độ chính xác phép đo bằng ngàm ở dải 0 đến 20,99 mA đạt 0,2% + 5 counts, phù hợp với công việc kiểm tra tín hiệu điều khiển quá trình.
• Độ phân giải tới 0,01 mA ở dải dòng thấp, thuận tiện phát hiện các sai lệch nhỏ của tín hiệu transmitter.
• Ngàm đo tháo rời nối với thân máy bằng cáp mở rộng, hỗ trợ tiếp cận dây tín hiệu trong tủ điều khiển hoặc khu vực chật hẹp.
• Hỗ trợ đo dòng trực tiếp qua cổng đo, bên cạnh phương pháp đo bằng ngàm không ngắt vòng.
• Source và Simulate dòng mA để kiểm tra đầu vào analog của PLC/DCS, bộ chuyển đổi I/P, bộ hiển thị và các thiết bị nhận tín hiệu dòng.
• Tích hợp nguồn vòng 24 VDC, cho phép cấp nguồn cho transmitter đồng thời đo dòng vòng lặp.
• Có chế độ thay đổi đầu ra tự động theo ramp tuyến tính hoặc các bước 25%, thuận tiện kiểm tra đáp ứng của hệ thống từ xa.
• Màn hình kép có đèn nền hiển thị đồng thời giá trị mA và phần trăm của dải tín hiệu 4–20 mA.
• Chức năng HOLD giữ kết quả đo, đèn Measurement Spotlight hỗ trợ nhận biết dây trong tủ tối, cùng chế độ tự động tắt nguồn và tắt đèn nền để tiết kiệm pin.
• Có chức năng ZERO điện tử hỗ trợ hiệu chỉnh điểm không trước khi thực hiện phép đo dòng bằng ngàm.

Thông số kỹ thuật chính

Thông số	Giá trị
Đo dòng bằng ngàm	0 đến 20,99 mA DC
Độ chính xác đo bằng ngàm, dải 0 đến 20,99 mA	0,2% + 5 counts
Dải đo bằng ngàm mở rộng	21,0 đến 100,0 mA DC
Độ chính xác dải 21,0 đến 100,0 mA	1% + 5 counts
Đo dòng nối tiếp qua cổng đo	0 đến 24,00 mA DC; độ chính xác 0,2% + 2 counts
Phát dòng mA Source	0 đến 24,00 mA; độ chính xác 0,2% + 2 counts
Khả năng tải khi phát dòng	Tối đa 24 mA vào tải 1.000 Ω
Mô phỏng dòng mA	0 đến 24,00 mA; độ chính xác 0,2% + 2 counts
Điện áp tối đa ở chế độ mô phỏng	50 VDC
Nguồn cấp vòng	24 VDC
Đường kính dây đo tối đa bằng ngàm	4,5 mm
Cấp bảo vệ	IP40
Nhiệt độ làm việc	-10 °C đến 50 °C
Nguồn nuôi thiết bị	4 pin alkaline AA 1,5 V, IEC LR6

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 772

Đo vòng lặp 4–20 mA mà không tháo dây

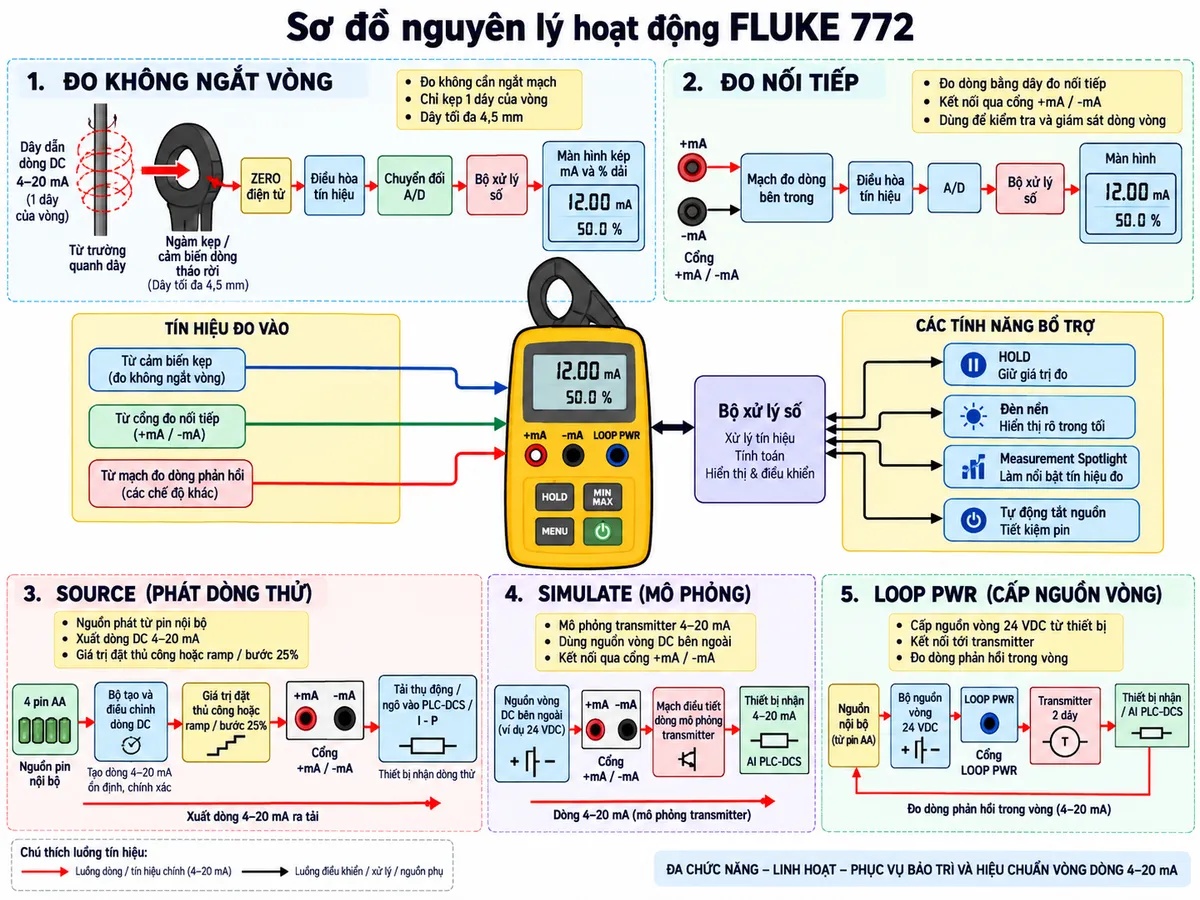

Trong chế độ đo bằng ngàm, người vận hành đưa một dây dẫn của vòng tín hiệu qua ngàm của FLUKE 772. Dòng DC chạy trên dây tạo ra từ trường rất nhỏ, được cảm biến trong ngàm phát hiện và chuyển thành tín hiệu điện. Sau quá trình điều hòa, chuyển đổi và xử lý số, thiết bị hiển thị giá trị dòng trên màn hình mà không cần mở vòng lặp.

Phương pháp đo mA không ngắt mạch đặc biệt hữu ích khi kiểm tra một transmitter hoặc kênh analog đang vận hành. Việc giữ nguyên vòng tín hiệu giúp kỹ thuật viên quan sát trạng thái thực tế của quá trình và giảm thao tác tháo đấu dây so với phương pháp dùng đồng hồ đo dòng mắc nối tiếp.

Kết nối đo, phát dòng, mô phỏng và cấp nguồn vòng

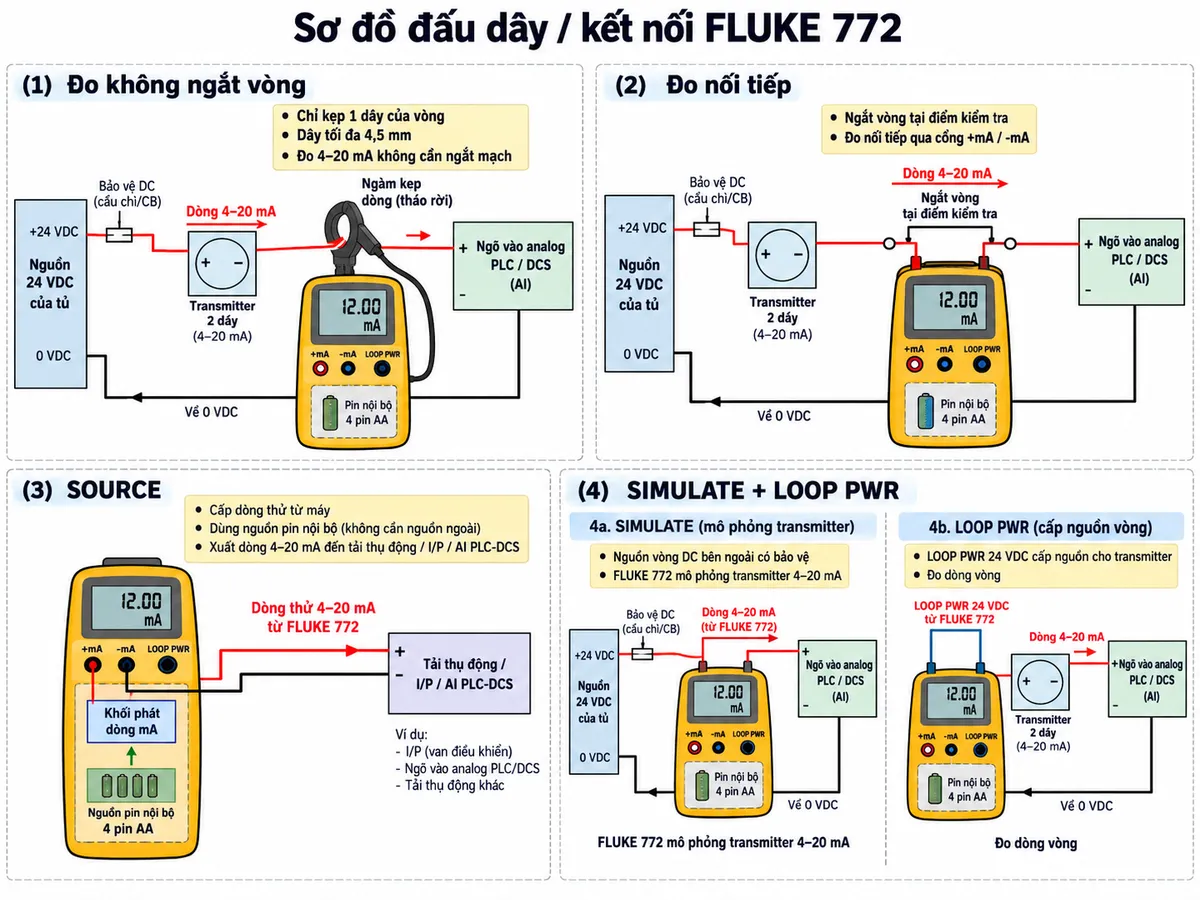

Khi cần phép đo nối tiếp, kiểm tra bằng Source/Simulate hoặc cấp nguồn cho transmitter, FLUKE 772 sử dụng các cổng mA và LOOP PWR tương ứng. Chế độ Source cung cấp dòng từ chính thiết bị cho một mạch thụ động; chế độ Simulate điều chỉnh dòng trong một vòng lặp đã có nguồn bên ngoài; còn Loop Supply sử dụng nguồn vòng 24 VDC của máy để cấp nguồn cho transmitter đồng thời đo dòng trả về.

Ở hệ thống thực tế, cần xác định đúng cực tính, đúng chế độ của FLUKE 772 và trạng thái nguồn vòng trước khi đấu que đo. Các phần tử bảo vệ của nguồn 24 VDC và tủ điều khiển phải được bố trí theo thiết kế của hệ thống.

Phát và mô phỏng tín hiệu dòng để kiểm tra hệ thống điều khiển

Với chức năng phát dòng mA, kỹ thuật viên có thể đưa một giá trị dòng xác định vào ngõ vào analog của PLC, DCS, bộ hiển thị hoặc thiết bị I/P để kiểm tra khả năng tiếp nhận và xử lý tín hiệu. Đây là phương pháp hữu ích khi cần tách lỗi giữa transmitter, dây tín hiệu và hệ thống điều khiển.

Ở chế độ Simulate, FLUKE 772 hoạt động tương tự một transmitter điều chỉnh dòng trong vòng lặp sử dụng nguồn ngoài. Nhờ đó người dùng có thể giả lập các mức tín hiệu khác nhau mà không cần cảm biến quá trình thực tế.

Ramp và bước 25% cho kiểm tra phản hồi

FLUKE 772 có thể thay đổi đầu ra theo ramp hoặc bước 25%. Trong hệ 4–20 mA, chức năng này giúp quan sát phản ứng của thiết bị nhận tín hiệu tại nhiều điểm trong dải mà không phải liên tục điều chỉnh thủ công. Đây là tính năng hữu ích khi kiểm tra chỉ thị, logic PLC/DCS hoặc phản ứng của thiết bị chấp hành.

Nguyên lý xử lý tín hiệu

Đối với phép đo bằng ngàm, từ trường do dòng DC trên dây dẫn được phần tử cảm biến của ngàm phát hiện. Tín hiệu mức thấp được điều hòa và đưa tới hệ thống chuyển đổi, xử lý số trước khi hiển thị theo đơn vị mA và phần trăm dải. Chức năng ZERO giúp loại trừ sai lệch điểm không trước khi đo.

Trong phép đo nối tiếp, dòng đi trực tiếp qua mạch đo bên trong thông qua các cổng mA. Khi hoạt động ở chế độ Source, bộ tạo dòng nội bộ điều chỉnh đầu ra theo giá trị người dùng đặt hoặc chu trình ramp/step. Ở chế độ Simulate, thiết bị không tự tạo nguồn vòng mà điều tiết dòng của nguồn DC bên ngoài để mô phỏng tín hiệu transmitter.

Ứng dụng thực tế

• Kiểm tra và chẩn đoán vòng điều khiển 4–20 mA trong nhà máy.
• Đo tín hiệu đầu ra của transmitter áp suất, nhiệt độ, lưu lượng, mức và các transmitter quá trình khác.
• Kiểm tra ngõ vào analog của PLC và DCS bằng tín hiệu dòng chủ động hoặc mô phỏng.
• Kiểm tra I/P, bộ hiển thị, bộ ghi dữ liệu và các thiết bị nhận tín hiệu dòng.
• Xác định lỗi giữa cảm biến/transmitter, đường dây tín hiệu và card analog của hệ thống điều khiển.
• Cấp nguồn vòng cho transmitter để kiểm tra độc lập trong quá trình bảo trì và commissioning.
• Kiểm tra những hệ thống điều khiển cũ sử dụng tín hiệu dòng cao hơn 20 mA nhờ khả năng đo bằng ngàm tới khoảng 100 mA.

Cam kết và nơi mua Ampe kìm FLUKE 772 chính hãng

Khi lựa chọn Ampe kìm FLUKE 772 chính hãng, khách hàng nên xác định đúng nhu cầu đo vòng 4–20 mA, Source/Simulate và cấp nguồn vòng để khai thác đúng khả năng của thiết bị. Sản phẩm phù hợp cho kỹ thuật viên tự động hóa, bảo trì, commissioning và các đơn vị vận hành hệ thống điều khiển quá trình.

Để được tư vấn cấu hình, phụ kiện và đặt mua FLUKE 772, khách hàng có thể liên hệ trực tiếp thietbicodien để lựa chọn sản phẩm chính hãng phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 772 có đo được tín hiệu 4–20 mA mà không cần tháo dây không?

Có. FLUKE 772 có ngàm đo dòng mA chuyên dụng, cho phép kẹp quanh một dây của vòng dòng để đo tín hiệu mà không phải mở vòng và mắc đồng hồ nối tiếp.

FLUKE 772 có thể phát tín hiệu 4–20 mA không?

Có. Thiết bị hỗ trợ phát dòng mA tới 24,00 mA, phù hợp để đưa tín hiệu thử vào các thiết bị nhận dòng như đầu vào PLC/DCS hoặc I/P.

Chế độ Source và Simulate trên FLUKE 772 khác nhau như thế nào?

Source sử dụng nguồn của chính FLUKE 772 để cấp dòng cho mạch thụ động. Simulate sử dụng nguồn vòng bên ngoài và FLUKE 772 điều tiết dòng để hoạt động tương tự một transmitter trong vòng điều khiển.

FLUKE 772 có cấp nguồn cho transmitter 2 dây được không?

Có. Thiết bị tích hợp Loop Power 24 VDC, cho phép cấp nguồn cho transmitter và đồng thời đo dòng của vòng trong quá trình kiểm tra.

FLUKE 772 có đo điện áp DC giống FLUKE 773 không?

Không. Chức năng đo điện áp DC và phát điện áp DC là các tính năng bổ sung của FLUKE 773. FLUKE 772 tập trung vào đo, phát, mô phỏng dòng mA và cấp nguồn vòng 24 VDC.

Ngàm FLUKE 772 có phù hợp với dây lớn trong mạch động lực không?

Không. Đây là ampe kìm đo dòng thấp cho tín hiệu quá trình, với đường kính dây đo tối đa bằng ngàm là 4,5 mm. Thiết bị được thiết kế chủ yếu cho dây tín hiệu và vòng điều khiển, không phải để thay thế ampe kìm công suất dùng đo dòng tải lớn.

FLUKE 772 thường được sử dụng để kiểm tra thiết bị nào?

Thiết bị thường được dùng với transmitter quá trình, ngõ vào analog PLC/DCS, bộ chuyển đổi I/P, bộ hiển thị và các thiết bị sử dụng tín hiệu dòng trong hệ thống đo lường và điều khiển công nghiệp.
