Ampe kìm AC True-RMS FLUKE 324

Giới thiệu Ampe kìm AC True-RMS FLUKE 324 và nguồn gốc thương hiệu

Ampe kìm AC True-RMS FLUKE 324 là thiết bị đo điện cầm tay thuộc dòng Fluke 320 Series, được thiết kế cho công việc kiểm tra, bảo trì và xử lý sự cố hệ thống điện dân dụng, thương mại, tủ điện và HVAC. FLUKE 324 kết hợp phép đo dòng điện xoay chiều bằng hàm kẹp với các chức năng đo điện áp, điện trở, thông mạch, điện dung và nhiệt độ tiếp xúc, giúp kỹ thuật viên thực hiện nhiều phép kiểm tra bằng một thiết bị nhỏ gọn.

Fluke là thương hiệu thiết bị đo lường của Hoa Kỳ, được thành lập từ năm 1948 và hiện có trụ sở tại Everett, Washington. Các thiết bị Fluke được sử dụng rộng rãi trong lĩnh vực điện, điện tử, bảo trì công nghiệp, HVAC và đo lường chuyên nghiệp. Sản phẩm FLUKE 324 trong thông tin hàng hóa này có xuất xứ Trung Quốc.

Điểm nổi bật của FLUKE 324 là khả năng đo AC theo phương pháp True-RMS, phù hợp với các dạng sóng không hoàn toàn hình sin thường gặp ở tải điện tử, bộ nguồn chuyển mạch và nhiều thiết bị điện hiện đại. Thiết kế hàm kẹp cho phép đo dòng mà không cần đưa ampe kế nối tiếp trực tiếp vào mạch.

Ưu điểm và tính năng nổi bật của FLUKE 324

Ampe kìm True-RMS FLUKE 324 hướng đến kỹ thuật viên điện và HVAC cần một thiết bị gọn nhưng có nhiều chức năng thực tế. Hàm kẹp mảnh giúp tiếp cận dây dẫn trong tủ điện dễ dàng hơn, màn hình lớn có đèn nền hỗ trợ quan sát tại khu vực thiếu sáng, còn chức năng Data Hold giúp giữ giá trị đo trên màn hình để đọc kết quả thuận tiện.

Thiết bị hỗ trợ đo dòng AC bằng hàm kẹp, đo điện áp AC/DC bằng que đo, kiểm tra điện trở và thông mạch, đồng thời bổ sung đo điện dung và đo nhiệt độ tiếp xúc bằng cặp nhiệt điện Type K. Đây là những chức năng đặc biệt hữu ích khi kiểm tra tụ điện, mạch cấp nguồn, động cơ, thiết bị điều hòa không khí và hệ thống điện công trình.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng điện AC	40,00 A / 400,0 A
Độ chính xác dòng AC	1,5% ± 5 digit, 45 Hz đến 400 Hz; cộng thêm 2% do độ nhạy vị trí
Dòng điện DC qua hàm kẹp	Không hỗ trợ
Điện áp AC	600,0 V
Độ chính xác điện áp AC	1,5% ± 5 digit
Điện áp DC	600,0 V
Độ chính xác điện áp DC	1,0% ± 5 digit
Điện trở	400,0 Ω / 4000 Ω
Ngưỡng báo thông mạch	≤ 30 Ω
Điện dung	100,0 µF / 1000 µF
Nhiệt độ tiếp xúc	-10,0 °C đến 400,0 °C
Đáp ứng AC	True-RMS
Đường kính dây dẫn tối đa	30 mm
Cấp an toàn đo lường	CAT III 600 V / CAT IV 300 V
Nguồn cấp cho thiết bị	2 pin AAA, NEDA 24A, IEC LR03
Kích thước	207 x 75 x 34 mm
Khối lượng	208 g
Đèn nền	Có
Data Hold	Có
Cấp bảo vệ	IP30 khi không vận hành
Bảo hành theo công bố của hãng	2 năm

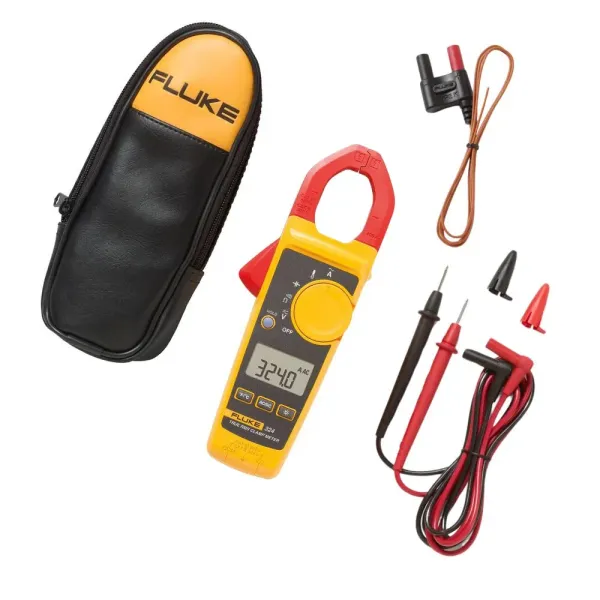

Phụ kiện tiêu chuẩn	Que đo TL75, cặp nhiệt điện Type K, 2 pin AAA lắp sẵn, túi mềm và hướng dẫn nhanh

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 324

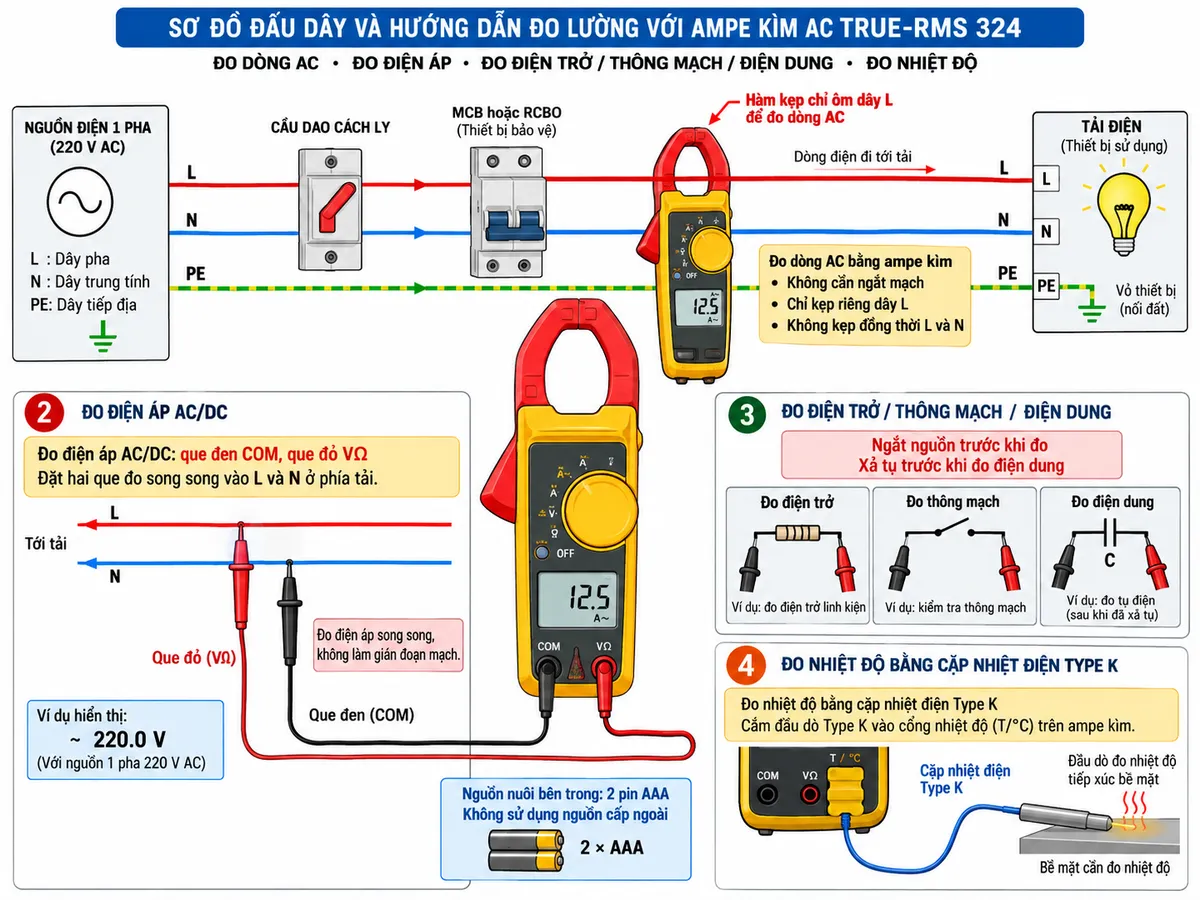

Kết nối và sử dụng trong hệ thống điện

Khi đo dòng AC không cần ngắt mạch, người dùng mở hàm kẹp và kẹp quanh riêng một dây dẫn đang mang dòng, chẳng hạn dây pha cấp cho tải. Không nên kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch vì từ trường do hai dòng ngược chiều có thể triệt tiêu nhau và làm kết quả không phản ánh dòng tải thực tế.

Đối với đo điện áp AC/DC, que đen được kết nối với cổng COM và que đỏ với cổng đo VΩ, sau đó hai que đo được đặt song song vào hai điểm cần kiểm tra. Với phép đo điện trở, thông mạch hoặc điện dung, mạch cần được xử lý theo đúng yêu cầu an toàn, không thực hiện phép đo trên phần tử đang mang điện; tụ điện cần được xả điện trước khi đo. Khi đo nhiệt độ, FLUKE 324 sử dụng cặp nhiệt điện Type K kết nối với đầu vào của thiết bị.

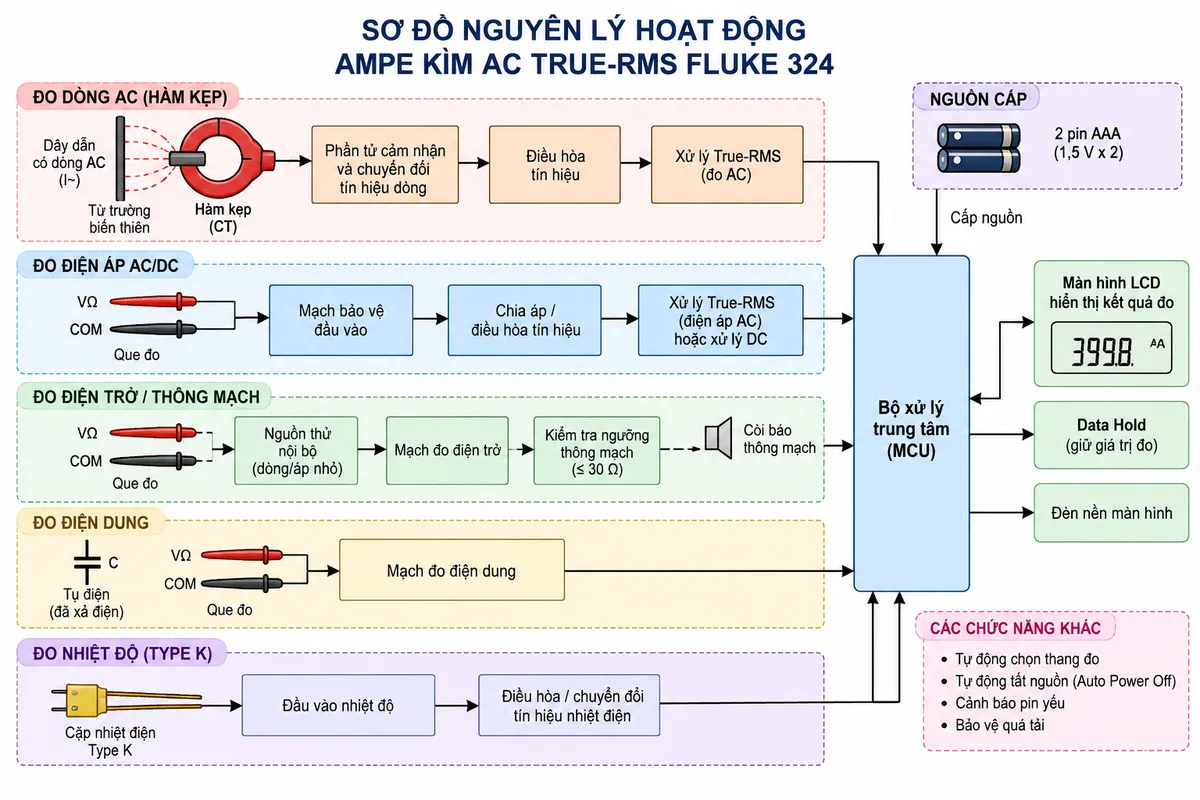

Nguyên lý đo dòng AC True-RMS

Khi dây dẫn mang dòng xoay chiều nằm trong hàm kẹp, dòng điện tạo ra từ trường biến thiên xung quanh dây. Hệ thống cảm nhận trong hàm kẹp chuyển đại lượng từ trường thành tín hiệu điện tương ứng, sau đó tín hiệu được điều hòa và đưa tới khối xử lý. Thuật toán xử lý True-RMS xác định giá trị hiệu dụng của tín hiệu AC thay vì chỉ suy ra từ giá trị trung bình, nhờ đó hỗ trợ đo chính xác hơn đối với các dạng sóng bị méo trong giới hạn kỹ thuật của thiết bị.

Nguyên lý đo điện áp, điện trở, điện dung và nhiệt độ

Ở chế độ điện áp, tín hiệu từ cặp que đo đi qua mạch bảo vệ và điều hòa đầu vào trước khi được xử lý; điện áp AC được xử lý theo nguyên lý True-RMS, trong khi điện áp DC được đo theo thành phần một chiều. Với điện trở và thông mạch, thiết bị sử dụng nguồn thử nội bộ để xác định đặc tính điện của đối tượng cần đo. Ở chế độ đo tụ điện, mạch đo xác định điện dung của tụ sau khi tụ đã được cô lập và xả điện an toàn.

Đối với đo nhiệt độ Type K, điện áp nhiệt điện sinh ra tại đầu dò được đưa vào mạch xử lý của FLUKE 324 và chuyển thành giá trị nhiệt độ hiển thị. Chức năng này đặc biệt hữu ích cho công việc HVAC, kiểm tra bề mặt thiết bị, đường ống và các vị trí cần đồng thời đánh giá thông số điện và nhiệt.

Ứng dụng thực tế

• Kiểm tra dòng tải của động cơ, máy bơm, quạt và thiết bị điện xoay chiều.
• Chẩn đoán mạch điện dân dụng, thương mại và hệ thống phân phối điện hạ áp.
• Kiểm tra điện áp tại tủ điện, ổ cắm, nguồn cấp và thiết bị sử dụng điện.
• Kiểm tra dây dẫn, tiếp điểm, cầu chì và đường mạch bằng chức năng điện trở hoặc thông mạch.
• Kiểm tra tụ điện trong hệ thống HVAC và các thiết bị điện có sử dụng tụ.
• Đo nhiệt độ tiếp xúc phục vụ kiểm tra, bảo trì hệ thống điều hòa không khí và thiết bị cơ điện.

Cam kết và nơi mua Ampe kìm AC True-RMS FLUKE 324

Khi lựa chọn FLUKE 324 chính hãng, người dùng có được một thiết bị đo đa chức năng phù hợp cho công tác kiểm tra điện và HVAC, với khả năng đo True-RMS, thiết kế cầm tay gọn và các chức năng hỗ trợ chẩn đoán thiết thực.

Để mua Ampe kìm AC True-RMS FLUKE 324, nhận tư vấn lựa chọn thiết bị, kiểm tra cấu hình phụ kiện và thông tin hàng hóa, khách hàng có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

FLUKE 324 có đo được dòng điện DC bằng hàm kẹp không?

Không. FLUKE 324 được thiết kế đo dòng điện AC qua hàm kẹp; chức năng đo dòng DC bằng hàm kẹp không có trên model này.

True-RMS trên FLUKE 324 có tác dụng gì?

True-RMS giúp thiết bị xác định giá trị hiệu dụng của tín hiệu AC chính xác hơn khi dạng sóng không phải hình sin lý tưởng, thường gặp ở nhiều tải điện tử và thiết bị điều khiển hiện đại.

FLUKE 324 có phù hợp cho kỹ thuật viên HVAC không?

Có. Bên cạnh các phép đo điện cơ bản, FLUKE 324 còn hỗ trợ đo điện dung và nhiệt độ, hai chức năng hữu ích khi kiểm tra tụ, hệ thống điều hòa, quạt, máy nén và các thiết bị HVAC.

Khi đo dòng bằng FLUKE 324 có phải ngắt dây dẫn không?

Không cần đưa thiết bị nối tiếp vào mạch. Người dùng mở hàm kẹp và kẹp quanh riêng một dây dẫn cần đo, giúp kiểm tra dòng tải thuận tiện hơn so với phương pháp đo dòng bằng đồng hồ nối tiếp.

Có thể kẹp đồng thời dây pha và dây trung tính để đo dòng tải không?

Không nên. Để đo dòng tải thông thường, hàm kẹp cần bao quanh riêng một dây dẫn. Khi kẹp đồng thời các dây có dòng ngược chiều trong cùng mạch, từ trường có thể triệt tiêu lẫn nhau.

FLUKE 324 có thể kiểm tra tụ điện không?

Có. Thiết bị có chức năng đo điện dung, phù hợp để hỗ trợ kiểm tra tụ trong nhiều thiết bị điện và HVAC. Tụ cần được tách khỏi nguồn và xả điện an toàn trước khi thực hiện phép đo.

FLUKE 324 đo nhiệt độ bằng cách nào?

Thiết bị sử dụng cặp nhiệt điện Type K để thực hiện phép đo nhiệt độ tiếp xúc. Đầu dò Type K tiêu chuẩn được Fluke liệt kê trong bộ phụ kiện đi kèm của model này.

FLUKE 324 có chức năng giữ kết quả đo không?

Có. Chức năng Data Hold cho phép giữ giá trị đang hiển thị, thuận tiện khi vị trí kẹp hoặc điểm đo khó quan sát trực tiếp trong lúc thao tác.
