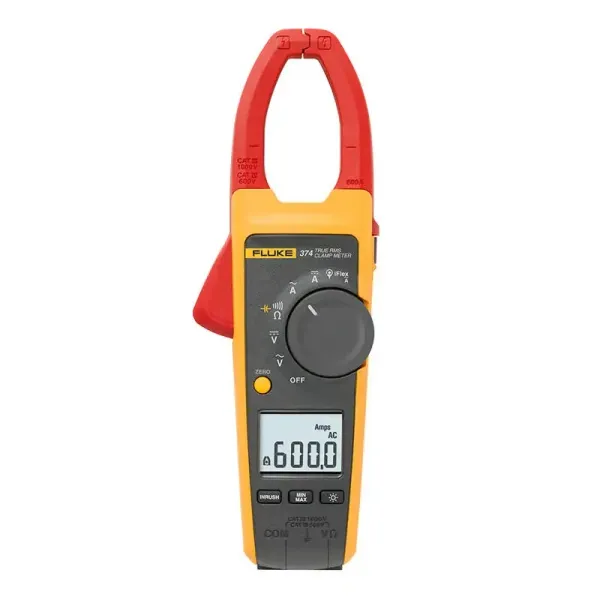

Ampe kìm AC/DC True-rms FLUKE 374

Ampe kìm AC/DC True-rms FLUKE 374 – giới thiệu và nguồn gốc thương hiệu

Ampe kìm AC/DC True-rms FLUKE 374 là thiết bị đo điện cầm tay chuyên dụng cho công tác kiểm tra, bảo trì và xử lý sự cố trong hệ thống điện công nghiệp. Thiết bị cho phép đo dòng điện bằng hàm kẹp mà không cần ngắt dây dẫn, đồng thời hỗ trợ đo điện áp, điện trở, thông mạch, điện dung và các chức năng ghi nhận giá trị phục vụ chẩn đoán thiết bị điện.

Fluke là thương hiệu thiết bị đo kiểm chuyên nghiệp được thành lập tại Hoa Kỳ năm 1948. Các sản phẩm Fluke được sử dụng rộng rãi bởi kỹ thuật viên điện, kỹ sư bảo trì, nhân viên vận hành và các đơn vị dịch vụ kỹ thuật trong lĩnh vực công nghiệp, điện và điện tử. Model FLUKE 374 trong thông tin sản phẩm có xuất xứ Trung Quốc.

FLUKE 374 thuộc thế hệ ampe kìm True-rms AC/DC của Fluke, được thiết kế cho những công việc cần đo dòng tải, kiểm tra nguồn, theo dõi dòng khởi động và phát hiện các bất thường trong tủ điện, động cơ, máy móc cũng như hệ thống phân phối điện.

Ưu điểm và tính năng nổi bật của FLUKE 374

Điểm mạnh của FLUKE 374 là khả năng kết hợp nhiều phép đo điện trong một thiết bị nhỏ gọn. Công nghệ True-rms đo chính xác tín hiệu AC không hình sin giúp thiết bị phù hợp với các hệ thống có tải phi tuyến, nơi đồng hồ đáp ứng trung bình có thể cho kết quả kém đại diện.

• Đo dòng AC và DC trực tiếp bằng hàm kẹp, thuận tiện khi kiểm tra dây dẫn đang vận hành.
• Tương thích với đầu dò dòng mềm iFlex tùy chọn, hỗ trợ tiếp cận dây dẫn lớn hoặc vị trí chật hẹp.
• Tích hợp đo dòng khởi động Inrush, hữu ích khi kiểm tra động cơ và các tải có dòng khởi động lớn.
• Chức năng Min/Max/Avg hỗ trợ theo dõi biến động của đại lượng đo trong quá trình kiểm tra.
• Hỗ trợ Hold để giữ kết quả trên màn hình khi vị trí đo khó quan sát trực tiếp.
• Màn hình có đèn nền giúp đọc kết quả thuận tiện hơn trong tủ điện và khu vực thiếu sáng.
• Tích hợp đo điện trở, kiểm tra thông mạch và điện dung, giảm số lượng thiết bị cần mang theo khi bảo trì.
• Thiết kế cầm tay phù hợp cho kỹ thuật viên làm việc tại hiện trường và trong môi trường điện công nghiệp.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng AC qua hàm kẹp	Dải 600,0 A; độ phân giải 0,1 A; độ chính xác 2% ± 5 chữ số tại 10–100 Hz và 2,5% ± 5 chữ số tại 100–500 Hz
Dòng DC	Dải 600,0 A; độ phân giải 0,1 A; độ chính xác 2% ± 5 chữ số
Dòng AC qua đầu dò iFlex tùy chọn	Dải đến 2500 A; độ phân giải 0,1 A đến 600 A và 1 A đến 2500 A; độ chính xác 3% ± 5 chữ số tại 5–500 Hz
Điện áp AC	Dải 600,0 V; độ phân giải 0,1 V; độ chính xác 1,5% ± 5 chữ số tại 20–500 Hz
Điện áp DC	Dải 600,0 V; độ phân giải 0,1 V; độ chính xác 1% ± 5 chữ số
Điện trở	Dải đến 6000 Ω; độ phân giải 0,1 Ω đến 600 Ω và 1 Ω đến 6000 Ω; độ chính xác 1% ± 5 chữ số
Điện dung	Dải đến 1000 µF; độ phân giải 0,1 µF đến 100 µF và 1 µF đến 1000 µF; độ chính xác 1% ± 4 chữ số
Độ mở hàm kẹp	34 mm
Cấp an toàn đo lường	CAT III 1000 V, CAT IV 600 V
Nguồn nuôi	2 pin AA, NEDA 15A hoặc IEC LR6
Kích thước	246 × 83 × 43 mm
Khối lượng	388 g
Nhiệt độ hoạt động	-10°C đến +50°C

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 374

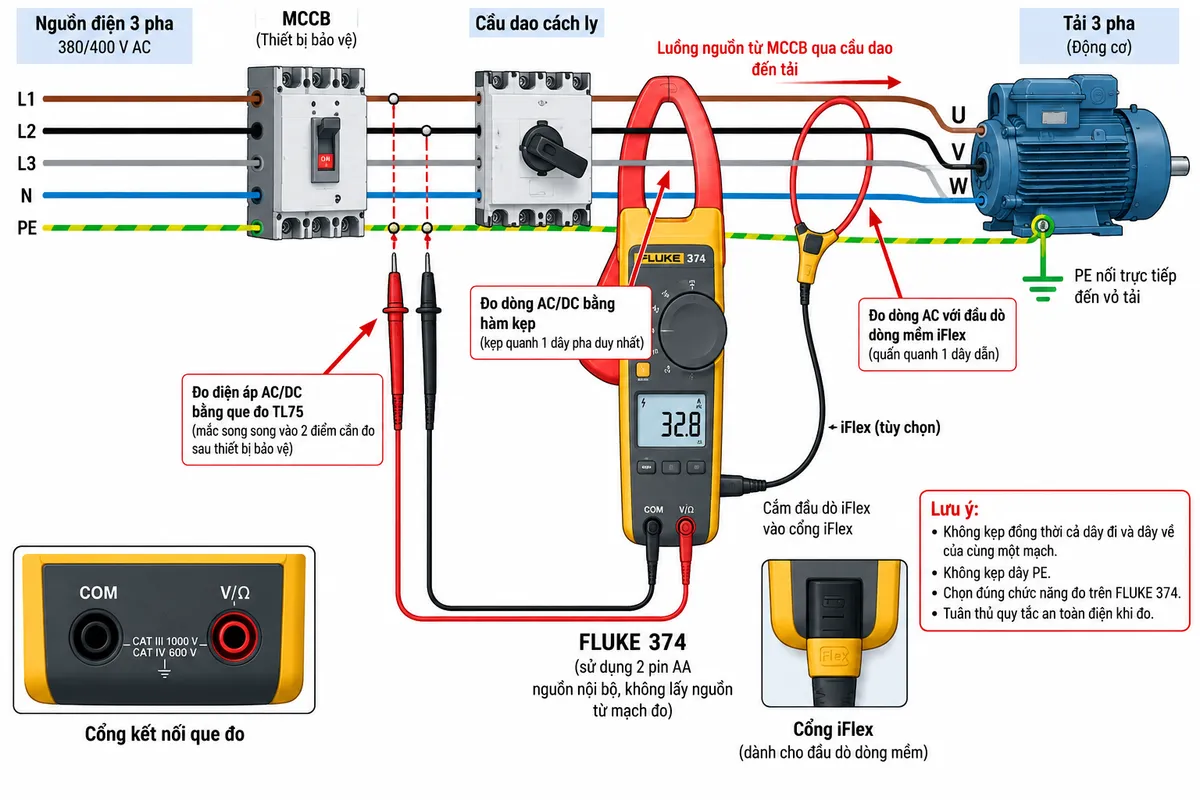

Cách kết nối khi đo trên hệ thống điện

Khi đo dòng điện, ampe kìm AC/DC FLUKE 374 được đặt hàm kẹp bao quanh một dây dẫn riêng lẻ của mạch cần kiểm tra. Dòng điện chạy qua dây tạo ra từ trường, vì vậy thiết bị có thể xác định dòng mà không cần đưa ampe kế nối tiếp vào mạch. Khi đo điện áp, điện trở hoặc điện dung, kỹ thuật viên sử dụng que đo tại các cổng V/Ω và COM theo đúng chế độ đo đã chọn.

Trong hệ thống ba pha, hàm kẹp cần bao quanh từng dây pha riêng lẻ khi đo dòng. Không kẹp đồng thời cả dây đi và dây về của cùng mạch vì từ trường ngược chiều có thể triệt tiêu nhau và làm kết quả không phản ánh dòng tải thực tế.

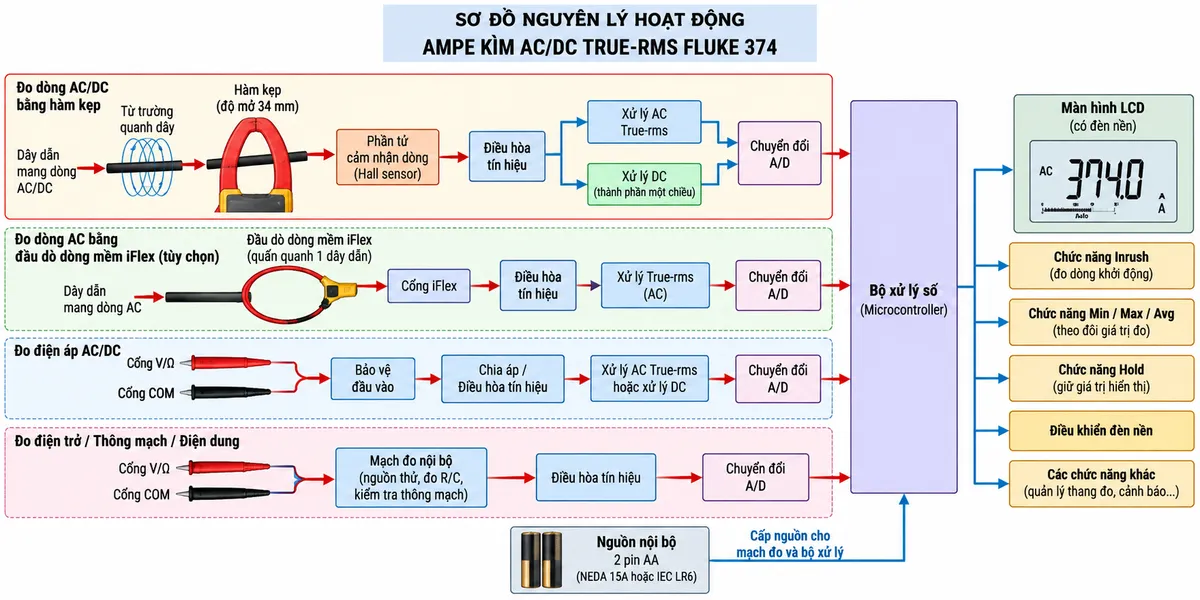

Nguyên lý đo dòng AC/DC và True-rms

Khi dây dẫn nằm trong hàm kẹp, từ trường sinh ra bởi dòng điện được phần tử cảm nhận bên trong thiết bị chuyển thành tín hiệu điện. Tín hiệu sau đó được điều hòa và đưa tới mạch xử lý. Với dòng AC, khối xử lý True-rms tính giá trị hiệu dụng thực thay vì chỉ suy ra từ giá trị trung bình của dạng sóng. Với dòng DC, thiết bị xử lý thành phần một chiều để xác định giá trị dòng chạy qua dây dẫn.

Khi sử dụng iFlex, đầu dò mềm bao quanh dây dẫn nhận biết trường điện từ do dòng AC tạo ra rồi truyền tín hiệu về FLUKE 374. Cấu hình này đặc biệt hữu ích với thanh cái, bó dây lớn hoặc những vị trí hàm kẹp cứng khó tiếp cận.

Nguyên lý đo điện áp, điện trở và điện dung

Ở chế độ đo điện áp, tín hiệu từ hai que đo đi qua mạch bảo vệ đầu vào và khối điều hòa tín hiệu trước khi được chuyển đổi và xử lý số để hiển thị. Đối với điện áp AC, thuật toán True-rms giúp đánh giá chính xác hơn các dạng sóng bị méo do tải điện tử hoặc hệ thống điều khiển công suất.

Khi đo điện trở, thông mạch hoặc điện dung, thiết bị sử dụng mạch đo nội bộ phù hợp với chức năng được chọn. Các phép đo này phải thực hiện theo đúng hướng dẫn an toàn, đặc biệt cần ngắt nguồn và xả điện trên linh kiện trước khi kiểm tra điện trở hoặc điện dung.

Đo dòng khởi động và theo dõi biến động

Chức năng Inrush đo dòng khởi động động cơ sử dụng quá trình lấy mẫu và xử lý tín hiệu chuyên dụng để ghi nhận dòng xuất hiện khi tải bắt đầu hoạt động, đồng thời hạn chế ảnh hưởng của nhiễu. Đây là công cụ hữu ích khi đánh giá hiện tượng bảo vệ tác động lúc khởi động hoặc kiểm tra tình trạng tải động cơ.

Các chức năng Min/Max/Avg giúp kỹ thuật viên theo dõi giá trị thấp nhất, cao nhất và trung bình trong khoảng đo, từ đó thuận tiện hơn khi tìm các biến động tải không xuất hiện liên tục.

Ứng dụng thực tế

FLUKE 374 phù hợp cho kiểm tra và bảo trì hệ thống điện công nghiệp, đặc biệt tại tủ phân phối, máy móc, động cơ và các mạch tải cần đo nhanh mà không muốn tháo dây dẫn.

• Kiểm tra dòng tải của động cơ, máy bơm, quạt và máy móc sản xuất.
• So sánh dòng giữa các pha để hỗ trợ phát hiện mất cân bằng tải.
• Đo điện áp nguồn tại tủ điện và đầu vào thiết bị.
• Kiểm tra dòng khởi động khi động cơ hoặc tải công suất lớn bắt đầu làm việc.
• Kiểm tra điện trở, thông mạch dây dẫn, cầu chì và các mạch điện đã được cách ly an toàn khỏi nguồn.
• Đo điện dung trong quá trình kiểm tra và bảo trì các linh kiện phù hợp.
• Sử dụng đầu dò iFlex khi cần đo dây dẫn hoặc thanh cái có kích thước lớn, hoặc tại vị trí khó đưa hàm kẹp cứng vào.

Cam kết và nơi mua Ampe kìm FLUKE 374

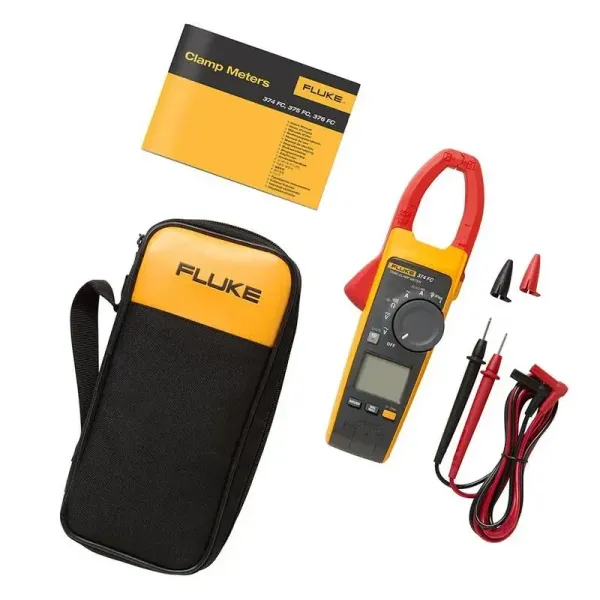

Khi lựa chọn FLUKE 374 chính hãng, khách hàng nên kiểm tra đúng model, phụ kiện đi kèm, tình trạng thiết bị và tài liệu kỹ thuật để tránh nhầm với FLUKE 374 FC hoặc các model khác trong dòng ampe kìm Fluke.

Để được tư vấn đúng sản phẩm, kiểm tra cấu hình và lựa chọn phụ kiện phù hợp cho nhu cầu đo điện công nghiệp, hãy mua Ampe kìm AC/DC True-rms FLUKE 374 chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 374 có đo được cả dòng AC và DC không?

Có. FLUKE 374 được thiết kế để đo cả dòng AC và dòng DC bằng hàm kẹp. Khi đo, cần kẹp quanh một dây dẫn riêng lẻ để thiết bị nhận biết đúng từ trường do dòng điện tạo ra.

FLUKE 374 có sử dụng công nghệ True-rms không?

Có. Thiết bị sử dụng True-rms cho phép đo AC, giúp xác định giá trị hiệu dụng chính xác hơn đối với các dạng sóng không hoàn toàn hình sin thường gặp trong hệ thống có tải điện tử và bộ điều khiển công suất.

FLUKE 374 có dùng được đầu dò iFlex không?

Có. FLUKE 374 tương thích với đầu dò dòng mềm iFlex tùy chọn. Phụ kiện này hỗ trợ đo dòng AC trên dây dẫn lớn và các vị trí chật hẹp mà hàm kẹp cứng khó tiếp cận.

FLUKE 374 có đo dòng khởi động động cơ không?

Có. Chức năng Inrush cho phép ghi nhận dòng điện trong giai đoạn khởi động, hỗ trợ kỹ thuật viên kiểm tra động cơ và phân tích các trường hợp thiết bị bảo vệ tác động khi tải bắt đầu hoạt động.

FLUKE 374 có đo điện trở và kiểm tra thông mạch không?

Có. Thiết bị hỗ trợ đo điện trở và kiểm tra thông mạch thông qua que đo. Trước khi thực hiện các phép đo này, mạch cần được cách ly khỏi nguồn điện theo đúng quy trình an toàn.

FLUKE 374 có đo điện dung không?

Có. Đo điện dung là một trong các chức năng được tích hợp trên FLUKE 374. Linh kiện cần được ngắt khỏi nguồn và xả điện an toàn trước khi thực hiện phép đo.

FLUKE 374 và FLUKE 374 FC có phải cùng một model không?

Không. FLUKE 374 và FLUKE 374 FC là hai model khác nhau. FLUKE 374 là phiên bản thuộc dòng 374/375/376 thế hệ trước, trong khi 374 FC thuộc dòng Fluke Connect và có các tính năng kết nối không dây riêng. Khi đặt hàng cần kiểm tra chính xác mã model để tránh nhầm sản phẩm.
