Ampe kìm đo dòng AC FLUKE 301A+ / 301A

Ampe kìm đo dòng AC FLUKE 301A+ / 301A – thiết kế mỏng gọn cho bảo trì điện

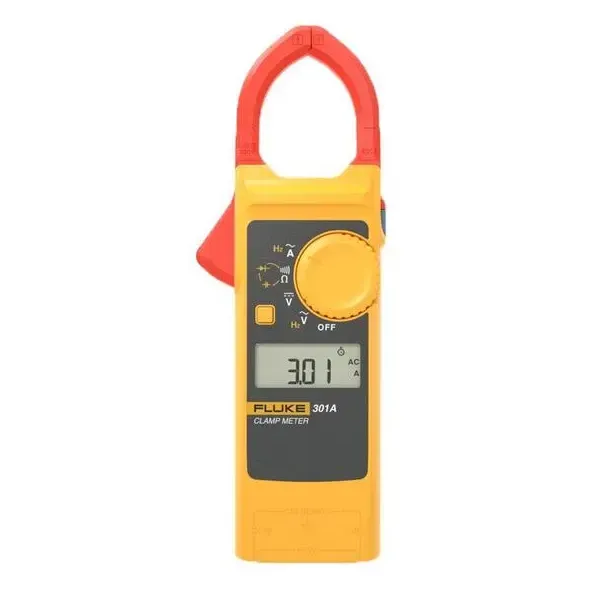

Ampe kìm đo dòng AC FLUKE 301A+ / 301A là dòng thiết bị đo điện cầm tay nhỏ gọn của Fluke, phù hợp cho kỹ thuật viên điện, nhân viên bảo trì và người cần kiểm tra nhanh các thông số cơ bản của hệ thống điện. Thiết bị nổi bật với thân máy mỏng, trọng lượng nhẹ và hàm kẹp có tiết diện nhỏ, thuận tiện khi thao tác trong tủ điện hoặc khu vực có mật độ dây dẫn cao.

Fluke là thương hiệu thiết bị đo kiểm chuyên nghiệp có nguồn gốc từ Hoa Kỳ, được thành lập từ năm 1948 và hiện có mạng lưới hoạt động trên nhiều quốc gia. Model FLUKE 301A thuộc dòng ampe kìm Blade Series của hãng; sản phẩm trong thông tin này có xuất xứ Trung Quốc.

Hai phiên bản FLUKE 301A và FLUKE 301A+ sử dụng cùng thiết bị đo và có cùng đặc tính kỹ thuật. Điểm khác biệt về bộ sản phẩm là FLUKE 301A+ đi kèm thêm bộ dây đo TL75, trong khi phiên bản FLUKE 301A tiêu chuẩn không kèm dây đo.

Ưu điểm và tính năng nổi bật của FLUKE 301A+ / 301A

Điểm mạnh của FLUKE 301A là sự kết hợp giữa khả năng đo dòng AC đến 400 A và thân máy rất mỏng. Hàm kẹp mở đến 34 mm nhưng phần càng kẹp chỉ khoảng 10 mm x 10 mm, giúp tiếp cận dây dẫn trong những vị trí mà ampe kìm kích thước lớn khó thao tác.

• Thiết kế gọn nhẹ, trọng lượng khoảng 132 g và thân dày khoảng 16 mm, thuận tiện mang theo khi bảo trì hiện trường.
• Đo dòng điện AC bằng hàm kẹp mà không cần ngắt mạch điện để mắc thiết bị nối tiếp.
• Dải đo dòng AC gồm 40,00 A và 400,0 A, với độ phân giải cao nhất 0,01 A.
• Đo điện áp AC và DC thông qua cổng V/Ω và COM.
• Đo điện trở và kiểm tra thông mạch phục vụ kiểm tra dây dẫn, tiếp điểm và mạch điện.
• Đo tần số từ tín hiệu điện áp và đo tần số dòng AC trực tiếp qua hàm kẹp.
• Hỗ trợ đo điện dung và kiểm tra diode, giúp mở rộng phạm vi ứng dụng ngoài chức năng ampe kìm thông thường.
• Có chức năng HOLD để giữ giá trị đang hiển thị trên màn hình.
• Màn hình LCD 6000 counts giúp đọc kết quả đo trực tiếp.
• Đạt cấp an toàn CAT III 300 V theo công bố kỹ thuật của nhà sản xuất.

Thông số kỹ thuật chính

Thông số	FLUKE 301A / 301A+
Dòng điện AC	40,00 A / 400,0 A, 45 đến 400 Hz
Độ phân giải dòng AC	0,01 A / 0,1 A
Điện áp AC	Đến 600,0 V, 45 đến 400 Hz
Điện áp DC	Đến 600,0 V
Điện trở	Đến 60,00 kΩ
Tần số điện áp	Đến 99,99 kHz
Tần số dòng điện	45,0 đến 400,0 Hz
Điện dung	Đến 999,9 µF
Kiểm tra diode	Dải 3,000 V
Thông mạch	Có
Giữ giá trị HOLD	Có
Màn hình	LCD 6000 counts, cập nhật khoảng 3 lần/giây
Độ mở hàm	34 mm
Kích thước càng kẹp	Khoảng 10 mm x 10 mm
Kích thước thiết bị	190 mm x 52 mm x 16 mm
Trọng lượng	Khoảng 132 g
Nguồn	2 pin AAA, IEC LR03
Tự động tắt nguồn	Khoảng 20 phút
Cấp bảo vệ	IP30
Cấp an toàn	CAT III 300 V

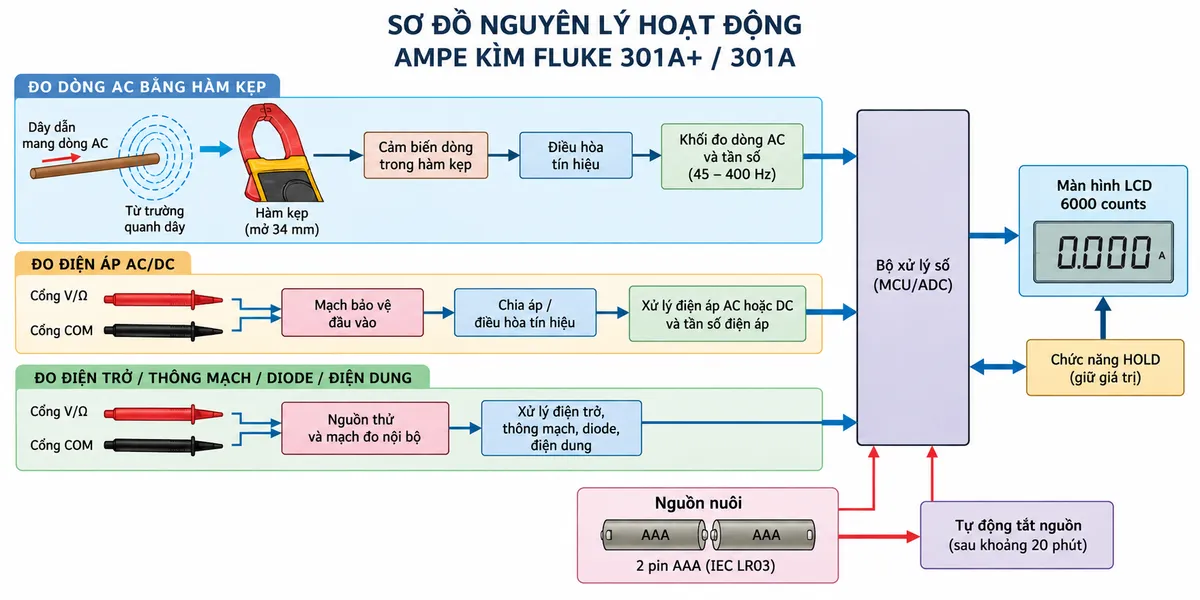

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 301A+ / 301A

Đo dòng điện AC bằng hàm kẹp

Với chức năng ampe kìm đo dòng AC, người dùng mở hàm kẹp và kẹp quanh một dây dẫn đơn đang mang dòng. Dòng điện xoay chiều chạy qua dây tạo ra từ trường biến thiên; hệ thống cảm biến trong hàm kẹp nhận biết từ trường này, chuyển đổi thành tín hiệu điện, sau đó mạch điều hòa và xử lý tín hiệu đưa kết quả lên màn hình LCD. Phương pháp này cho phép kiểm tra dòng điện mà không phải cắt dây hoặc mắc đồng hồ nối tiếp vào tải.

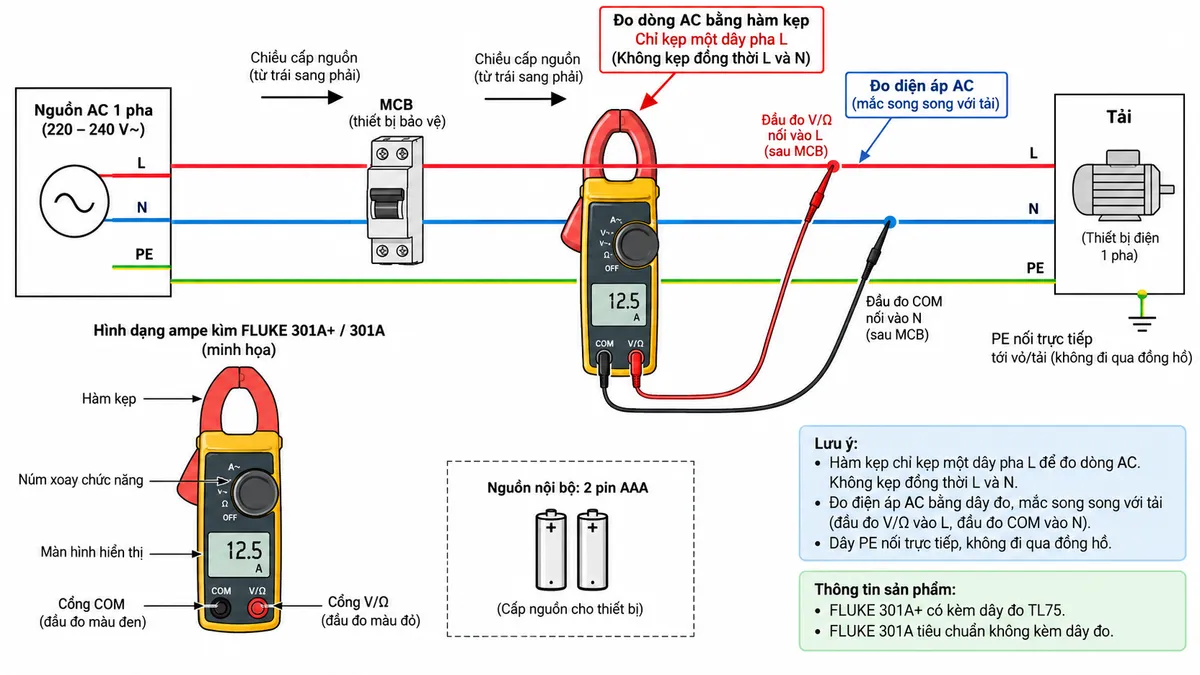

Khi đo dòng, hàm kẹp chỉ nên bao quanh một dây dẫn cần kiểm tra. Nếu đồng thời kẹp cả dây pha và dây trung tính của cùng một mạch, từ trường do hai dòng điện ngược chiều có thể triệt tiêu lẫn nhau và làm kết quả không phản ánh đúng dòng tải.

Đo điện áp, điện trở, thông mạch và diode

Khi sử dụng dây đo, FLUKE 301A có thể thực hiện đo điện áp AC/DC đến 600 V. Dây đo được kết nối vào cổng V/Ω và COM, sau đó đặt hai đầu que đo vào hai điểm cần kiểm tra. Điện áp đầu vào được đưa qua mạch bảo vệ và điều hòa tín hiệu trước khi được xử lý và hiển thị.

Ở chế độ đo điện trở hoặc thông mạch, thiết bị sử dụng nguồn thử nội bộ để tạo tín hiệu nhỏ qua đối tượng cần kiểm tra. Giá trị phản hồi được mạch đo xử lý để xác định điện trở hoặc tình trạng liên tục của đường dẫn điện. Chức năng kiểm tra diode sử dụng nguyên tắc tương tự để đánh giá sụt áp thuận của linh kiện bán dẫn.

Đo tần số và điện dung

FLUKE 301A còn hỗ trợ đo tần số dòng và tần số điện áp. Tần số dòng AC có thể được xác định từ tín hiệu thu được tại hàm kẹp, trong khi tần số điện áp được đo qua dây đo. Chức năng đo điện dung giúp kiểm tra nhanh tụ điện trong công tác sửa chữa và bảo trì thiết bị điện, với điều kiện tụ đã được cách ly và xả điện an toàn trước khi đo.

Ứng dụng thực tế

Nhờ thiết kế hàm mỏng và nhiều chức năng đo tích hợp, FLUKE 301A+ / 301A cho bảo trì điện phù hợp với nhiều công việc kiểm tra tại tủ điện, bảng phân phối và thiết bị điện dân dụng hoặc công nghiệp nhẹ.

• Kiểm tra dòng tải AC của động cơ, quạt, bơm, máy gia nhiệt và thiết bị điện.
• Đo dòng trên từng nhánh trong tủ phân phối để hỗ trợ phát hiện tình trạng tải bất thường.
• Kiểm tra điện áp AC/DC trong mạch điều khiển và hệ thống cấp nguồn.
• Kiểm tra dây dẫn, cầu chì, công tắc và tiếp điểm bằng chức năng điện trở hoặc thông mạch.
• Kiểm tra nhanh tụ điện và diode trong quá trình sửa chữa thiết bị.
• Đo tần số nguồn hoặc tần số tín hiệu điện trong phạm vi công bố của thiết bị.
• Phù hợp cho kỹ thuật viên cần một thiết bị nhỏ gọn để mang theo khi kiểm tra và bảo dưỡng hiện trường.

Cam kết và nơi mua FLUKE 301A+ / 301A chính hãng

Khi lựa chọn ampe kìm FLUKE 301A+ / 301A chính hãng, người dùng nên xác định đúng phiên bản cần mua. FLUKE 301A là bộ tiêu chuẩn gồm máy và pin, trong khi FLUKE 301A+ bổ sung thêm dây đo TL75, phù hợp khi cần sử dụng ngay các chức năng đo điện áp, điện trở, điện dung, diode và thông mạch.

Để được tư vấn đúng model, kiểm tra cấu hình phụ kiện và lựa chọn sản phẩm phù hợp với nhu cầu đo kiểm, khách hàng có thể đặt mua tại thietbicodien. Chúng tôi hướng đến cung cấp sản phẩm chính hãng, thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn thiết bị phù hợp cho công tác điện và bảo trì công nghiệp.

Câu hỏi thường gặp (FAQ)

FLUKE 301A và FLUKE 301A+ khác nhau như thế nào?

FLUKE 301A+ sử dụng cùng máy đo và cùng thông số kỹ thuật với FLUKE 301A. Khác biệt nằm ở bộ phụ kiện: phiên bản 301A+ được cung cấp thêm dây đo TL75, còn 301A tiêu chuẩn không kèm dây đo.

FLUKE 301A có đo được dòng DC bằng hàm kẹp không?

Không. FLUKE 301A và 301A+ được thiết kế để đo dòng điện AC qua hàm kẹp. Nếu công việc yêu cầu đo dòng DC bằng kìm, cần lựa chọn model có chức năng đo dòng AC/DC phù hợp.

Dòng AC tối đa mà FLUKE 301A đo được là bao nhiêu?

Thiết bị có các dải 40,00 A và 400,0 A, vì vậy dải đo dòng AC tối đa là 400 A trong phạm vi tần số được nhà sản xuất quy định.

FLUKE 301A có phải ampe kìm True-RMS không?

Không. Theo bảng thông số của dòng sản phẩm, chức năng True-RMS không được trang bị cho FLUKE 301A/301A+. Vì vậy không nên mô tả model này là ampe kìm True-RMS.

FLUKE 301A có đo được điện áp DC không?

Có. Khi sử dụng dây đo phù hợp, thiết bị có thể đo điện áp AC và DC đến 600 V. Việc đo phải tuân thủ cấp an toàn, giới hạn điện áp và hướng dẫn sử dụng của nhà sản xuất.

FLUKE 301A có đo được điện dung và diode không?

Có. Ngoài các chức năng đo dòng, điện áp và điện trở, FLUKE 301A còn hỗ trợ đo điện dung, kiểm tra diode, kiểm tra thông mạch và đo tần số.

Hàm kẹp của FLUKE 301A phù hợp với tủ điện chật không?

Có. Thiết bị có hàm kẹp mỏng khoảng 10 mm và độ mở tối đa 34 mm, được thiết kế để dễ tiếp cận dây dẫn trong các tủ hoặc bó dây có không gian thao tác hạn chế.

FLUKE 301A sử dụng loại pin nào?

Thiết bị sử dụng 2 pin AAA loại IEC LR03 và có chức năng tự động tắt nguồn để hỗ trợ tiết kiệm pin khi không sử dụng.
