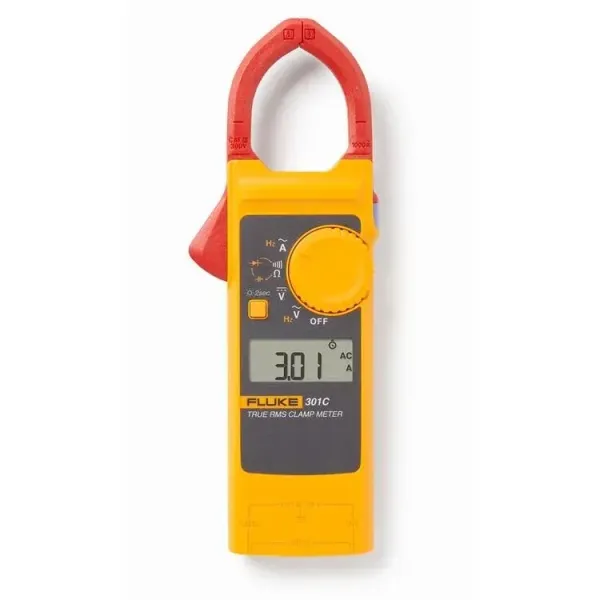

Ampe kìm đo dòng AC True-rms FLUKE 301C

Ampe kìm đo dòng AC True-rms FLUKE 301C – nhỏ gọn, đo dòng AC đến 1000 A

Ampe kìm đo dòng AC True-rms FLUKE 301C là thiết bị đo điện cầm tay nhỏ gọn dành cho công việc kiểm tra, bảo trì và xử lý sự cố hệ thống điện. Model FLUKE 301C nổi bật với hàm kẹp mỏng, khối lượng chỉ 132 g, khả năng đo dòng AC True-rms đến 1000 A cùng nhiều chức năng của đồng hồ vạn năng như đo điện áp AC/DC, điện trở, thông mạch, tần số, điện dung và kiểm tra diode.

Fluke là thương hiệu thiết bị đo lường điện – điện tử có nguồn gốc từ Mỹ, được sử dụng rộng rãi trong lĩnh vực điện công nghiệp, bảo trì và kiểm tra hệ thống. Sản phẩm FLUKE 301C trong thông tin hàng hóa này có xuất xứ Trung Quốc, phù hợp cho kỹ thuật viên cần một ampe kìm linh hoạt nhưng không muốn mang theo thiết bị quá cồng kềnh.

Ưu điểm và tính năng nổi bật của FLUKE 301C

• Đo dòng AC True-rms, phù hợp hơn khi kiểm tra các tín hiệu AC có dạng sóng không thuần sin, bao gồm nhiều hệ thống có tải điện tử hoặc biến đổi tần số.
• Dải đo dòng AC lên đến 1000 A, đồng thời có độ phân giải 0,01 A ở thang đo thấp.
• Hàm kẹp mở 34 mm với phần hàm mỏng, thuận tiện tiếp cận dây dẫn trong tủ điện và khu vực có mật độ dây cao.
• Đo được điện áp AC, điện áp DC, điện trở, thông mạch, tần số điện áp, tần số dòng, điện dung và diode.
• Màn hình LCD 6000 counts có đèn nền giúp đọc kết quả thuận tiện trong tủ điện hoặc khu vực thiếu sáng.
• Chức năng HOLD giữ giá trị đo trên màn hình để người dùng quan sát sau khi rời vị trí đo.
• Thiết kế thân máy dày khoảng 16 mm và khối lượng 132 g, thích hợp mang theo trong túi dụng cụ.
• Nguồn bằng hai pin AAA, có chức năng tự động tắt nguồn nhằm hạn chế tiêu hao pin khi quên tắt thiết bị.

Thông số kỹ thuật chính

Thông số	FLUKE 301C
Dòng điện AC	60,00 A / 600,0 A / 1000 A; 45 đến 400 Hz
Độ phân giải dòng AC	0,01 A / 0,1 A / 1 A tương ứng theo thang đo
Đo True-rms	Có, áp dụng cho phép đo AC
Điện áp AC	Đến 600,0 V; 45 đến 400 Hz
Điện áp DC	Đến 600,0 V
Điện trở	600,0 Ω / 6,000 kΩ / 60,00 kΩ
Tần số điện áp	9,999 Hz đến 99,99 kHz theo các thang đo
Tần số dòng điện	45,0 đến 400,0 Hz
Điện dung	9,999 µF / 99,99 µF / 999,9 µF
Kiểm tra diode	Thang 3,000 V
Màn hình	LCD 6000 counts, cập nhật 3 lần/giây, có đèn nền
Độ mở hàm kẹp	34 mm
Kích thước phần hàm	10 mm × 10 mm
Cấp an toàn	CAT III 300 V; IEC 61010-1 và IEC 61010-2-032
Cấp bảo vệ	IP30
Kích thước	190 × 52 × 16 mm
Khối lượng	132 g
Nguồn	2 pin AAA, IEC LR03
Thời lượng pin	Tối thiểu 500 giờ
Tự động tắt nguồn	Khoảng 20 phút

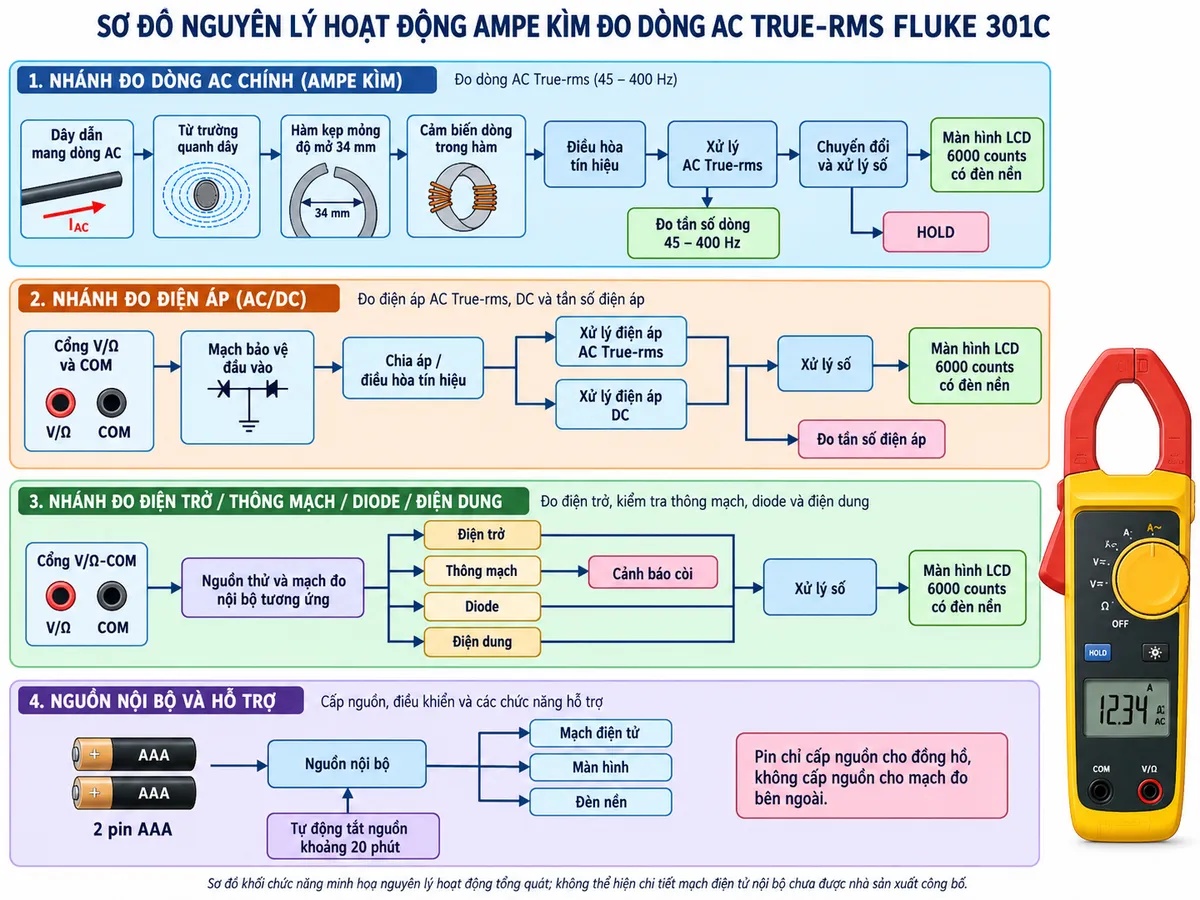

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 301C

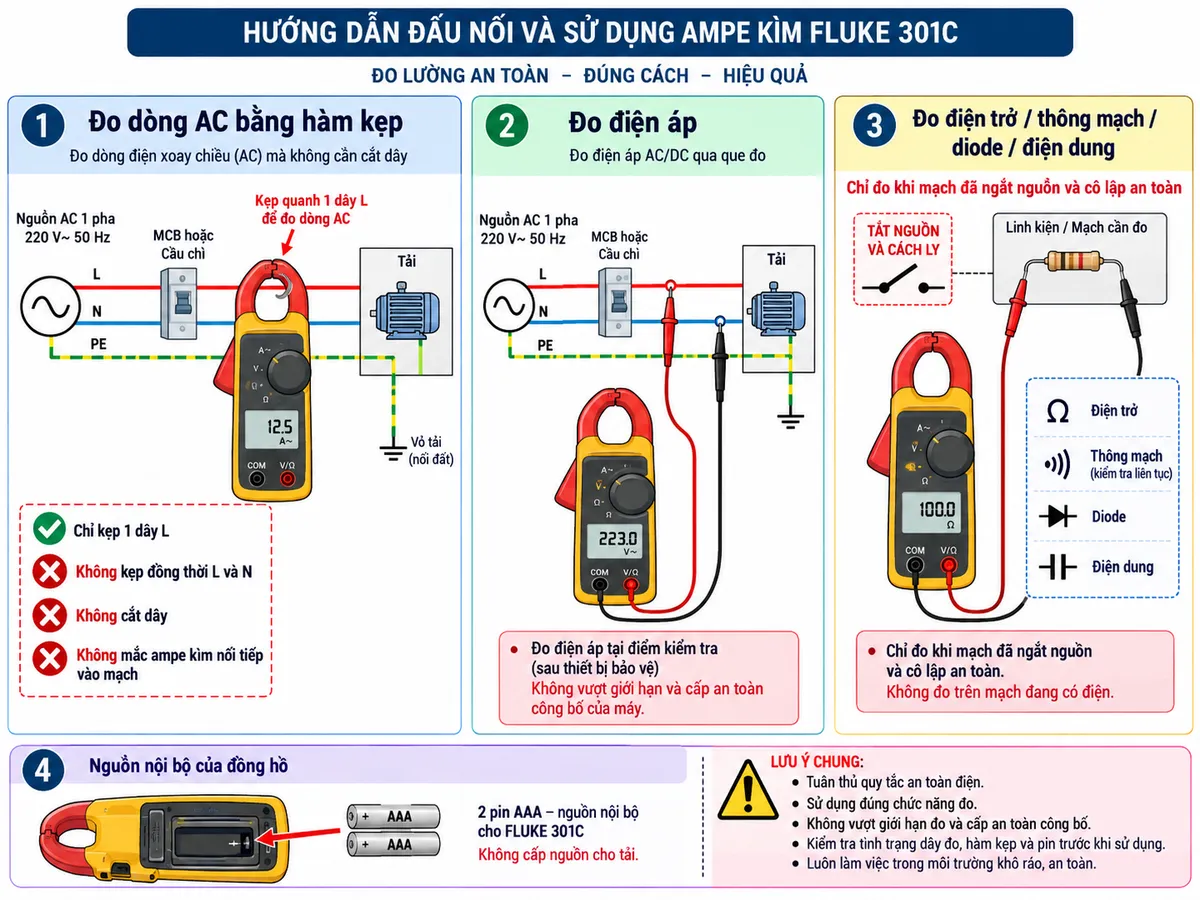

Đo dòng AC bằng hàm kẹp mà không cần ngắt dây

Khi đo dòng, người dùng mở hàm kẹp và kẹp quanh một dây dẫn mang dòng AC. Dòng điện chạy trong dây tạo ra từ trường xung quanh dây dẫn; hệ thống cảm biến trong hàm kẹp thu nhận tín hiệu liên quan đến từ trường này, sau đó mạch đo xử lý và hiển thị giá trị dòng điện trên LCD. Việc kẹp quanh một dây riêng lẻ giúp đo dòng mà không phải tháo dây hoặc mắc đồng hồ nối tiếp vào mạch.

Đối với phép đo điện áp, điện trở, điện dung, diode hoặc thông mạch, FLUKE 301C sử dụng dây đo kết nối vào các cổng V/Ω và COM. Khi đo điện trở, điện dung, diode hoặc thông mạch, mạch cần được ngắt nguồn và kiểm tra an toàn trước khi tiến hành phép đo.

Xử lý True-rms cho tín hiệu AC

Điểm khác biệt quan trọng của FLUKE 301C True-rms là khả năng xác định giá trị hiệu dụng thực của tín hiệu AC thay vì chỉ dựa trên giả định dạng sóng sin lý tưởng. Nhờ đó, thiết bị thích hợp hơn khi đo các tải có dạng dòng hoặc điện áp bị méo do bộ nguồn chuyển mạch, thiết bị điện tử công suất và một số hệ thống điều khiển tốc độ.

Đo điện áp và các đại lượng điện khác

Với dây đo TL75, thiết bị có thể thực hiện phép đo điện áp AC/DC đến 600 V, đồng thời kiểm tra điện trở và thông mạch. Các chế độ đo tần số hỗ trợ đánh giá cả tần số của tín hiệu điện áp và tần số dòng điện AC. Chức năng đo điện dung và kiểm tra diode giúp FLUKE 301C đáp ứng nhiều thao tác kiểm tra điện – điện tử cơ bản bằng cùng một thiết bị.

Ứng dụng thực tế

FLUKE 301C phù hợp cho kỹ thuật viên điện, nhân viên bảo trì và người vận hành cần kiểm tra dòng tải, điện áp nguồn, tần số hoặc tình trạng cơ bản của linh kiện trong tủ điện, hệ thống phân phối điện và thiết bị công nghiệp. Kích thước hàm mỏng đặc biệt hữu ích tại những vị trí dây dẫn bố trí sát nhau, nơi ampe kìm kích thước lớn khó thao tác.

• Kiểm tra dòng AC của động cơ, tải điện và nhánh phân phối.
• Đo điện áp AC/DC trong công tác bảo trì và xử lý sự cố.
• Kiểm tra tần số dòng điện hoặc điện áp.
• Kiểm tra thông mạch và điện trở dây dẫn, cuộn dây hoặc linh kiện sau khi đã cô lập nguồn.
• Kiểm tra tụ điện và diode trong các tác vụ bảo trì điện – điện tử cơ bản.

Cam kết và nơi mua FLUKE 301C chính hãng

Khi cần trang bị ampe kìm Fluke chính hãng cho công tác đo kiểm và bảo trì điện, khách hàng có thể lựa chọn FLUKE 301C tại thietbicodien. Sản phẩm phù hợp cho nhu cầu cần một thiết bị nhỏ gọn nhưng tích hợp cả đo dòng AC True-rms và nhiều chức năng đo điện thông dụng.

thietbicodien hỗ trợ khách hàng lựa chọn đúng model theo dải dòng, yêu cầu đo điện áp, môi trường sử dụng và cấp an toàn cần thiết. Khi đặt mua FLUKE 301C, nên đối chiếu phạm vi đo và điều kiện làm việc thực tế để sử dụng thiết bị đúng giới hạn do Fluke công bố.

Câu hỏi thường gặp (FAQ)

FLUKE 301C có đo được dòng DC bằng hàm kẹp không?

Không. FLUKE 301C đo dòng AC bằng hàm kẹp; tài liệu kỹ thuật của model này không công bố chức năng đo dòng DC qua hàm. Thiết bị vẫn có chức năng đo điện áp DC qua dây đo.

FLUKE 301C đo dòng AC tối đa bao nhiêu?

FLUKE 301C có các thang dòng AC 60,00 A, 600,0 A và 1000 A. Thang thấp có độ phân giải 0,01 A, trong khi độ phân giải thay đổi theo từng thang đo.

FLUKE 301C có phải ampe kìm True-rms không?

Có. Thiết bị hỗ trợ True-rms cho phép đo AC, giúp xác định giá trị hiệu dụng tốt hơn đối với các dạng sóng AC phức tạp hoặc không hoàn toàn hình sin.

Độ mở hàm kẹp của FLUKE 301C là bao nhiêu?

Hàm kẹp có độ mở tối đa 34 mm. Thiết kế phần hàm mỏng 10 × 10 mm giúp tiếp cận thuận tiện hơn các dây dẫn được bố trí sát nhau.

FLUKE 301C có đo điện áp AC và DC không?

Có. Qua cổng V/Ω và COM cùng dây đo, thiết bị có thể đo điện áp AC và DC đến 600,0 V theo thông số kỹ thuật công bố. Khi sử dụng phải đồng thời tuân thủ giới hạn điện áp đối với đất và cấp an toàn CAT III 300 V của thiết bị.

FLUKE 301C có đo điện dung và kiểm tra diode không?

Có. Ngoài dòng và điện áp, máy còn hỗ trợ đo điện dung, điện trở, thông mạch, kiểm tra diode và đo tần số, giúp giảm số lượng thiết bị cần mang theo trong nhiều công việc bảo trì.

FLUKE 301C sử dụng loại pin nào?

Thiết bị sử dụng 2 pin AAA chuẩn IEC LR03. Thời lượng pin được Fluke công bố tối thiểu 500 giờ trong điều kiện quy định và máy có chức năng tự động tắt nguồn sau khoảng 20 phút.

FLUKE 301C phù hợp với công việc nào?

Model này phù hợp cho kiểm tra và bảo trì điện, đo dòng tải AC, kiểm tra nguồn AC/DC, đo tần số và thực hiện các phép kiểm tra điện trở, thông mạch, tụ điện hoặc diode trong phạm vi thông số và cấp an toàn của thiết bị.
