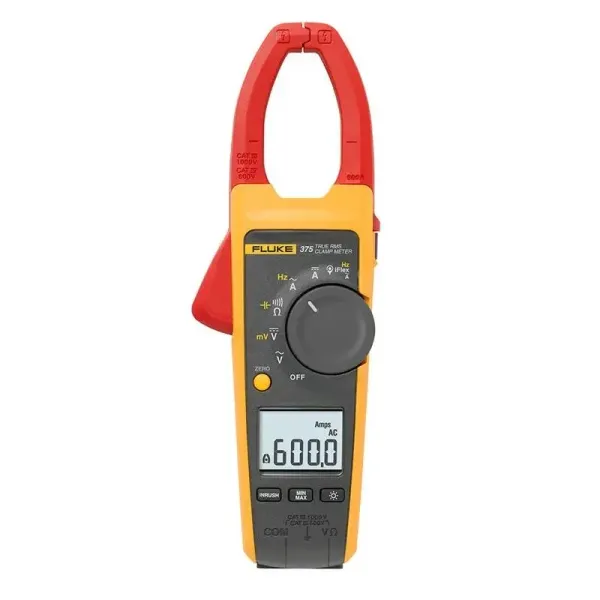

Ampe kìm AC/DC True-rms FLUKE 375

Ampe kìm AC/DC True-rms FLUKE 375 – đo dòng AC/DC chuyên nghiệp

Ampe kìm AC/DC True-rms FLUKE 375 là thiết bị đo điện cầm tay chuyên dụng cho công tác kiểm tra, bảo trì và xử lý sự cố hệ thống điện công nghiệp. Model FLUKE 375 đo được dòng AC/DC bằng hàm kẹp, điện áp AC/DC, điện trở, điện dung, tần số và dòng khởi động; đồng thời hỗ trợ đầu dò dòng mềm iFlex tùy chọn để tiếp cận các dây dẫn lớn hoặc vị trí khó kẹp.

Fluke là thương hiệu thiết bị đo của Hoa Kỳ, được thành lập từ năm 1948 và tập trung vào các giải pháp đo kiểm, chẩn đoán và bảo trì điện – điện tử chuyên nghiệp. FLUKE 375 thuộc dòng ampe kìm True-rms của hãng; sản phẩm theo thông tin cung cấp có xuất xứ Trung Quốc.

Điểm đáng chú ý của model này là khả năng đo True-rms trên tín hiệu AC phi tuyến, bộ lọc thông thấp dành cho môi trường có biến tần, chức năng Inrush và khả năng mở rộng phép đo dòng AC bằng iFlex. Đây là các đặc tính hữu ích khi làm việc với động cơ, tủ điện, bộ truyền động và hệ thống công nghiệp có dạng sóng không hoàn toàn hình sin.

Ưu điểm và tính năng nổi bật của FLUKE 375

• Đo dòng AC/DC bằng hàm kẹp, giúp kiểm tra dòng tải mà không cần ngắt mạch hoặc đưa đồng hồ nối tiếp trực tiếp vào đường công suất.
• Ứng dụng công nghệ True-rms cho phép đo điện áp và dòng AC chính xác hơn khi tín hiệu bị méo hoặc tải có đặc tính phi tuyến.
• Hỗ trợ đầu dò dòng mềm iFlex tùy chọn, phù hợp với thanh cái, bó dây hoặc dây dẫn có kích thước và vị trí khó tiếp cận bằng hàm kẹp cố định.
• Tích hợp bộ lọc thông thấp giúp ổn định phép đo trong môi trường điện có nhiễu, đặc biệt hữu ích khi kiểm tra hệ thống sử dụng biến tần hoặc bộ điều khiển tốc độ động cơ.
• Chức năng Inrush phục vụ ghi nhận dòng điện khởi động của động cơ và các tải có dòng quá độ lớn khi đóng điện.
• Có Min/Max/Avg để theo dõi biến thiên của đại lượng đo trong quá trình kiểm tra và chẩn đoán.
• Đo được điện trở, thông mạch, điện dung, tần số và điện áp DC mức mV, giúp giảm số lượng thiết bị cần mang theo khi bảo trì tại hiện trường.
• Màn hình có đèn nền hỗ trợ quan sát tại tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Đạt cấp an toàn đo lường phù hợp với công việc trong hệ thống phân phối điện công nghiệp.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng AC qua hàm kẹp	Đến 600,0 A; độ phân giải 0,1 A
Dòng DC qua hàm kẹp	Đến 600,0 A; độ phân giải 0,1 A
Dòng AC với iFlex tùy chọn	Đến 2500 A AC
Điện áp AC	Đến 600,0 V; độ phân giải 0,1 V
Điện áp DC	Đến 600,0 V
Dải mV DC	500,0 mV; độ phân giải 0,1 mV
Điện trở	Đến 60 kΩ, có kiểm tra thông mạch
Tần số	5,0 đến 500,0 Hz; độ phân giải 0,1 Hz
Điện dung	Đến 1000 µF
Độ mở hàm kẹp	34 mm
Cấp an toàn	CAT III 1000 V, CAT IV 600 V
Nguồn nuôi	2 pin AA

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 375

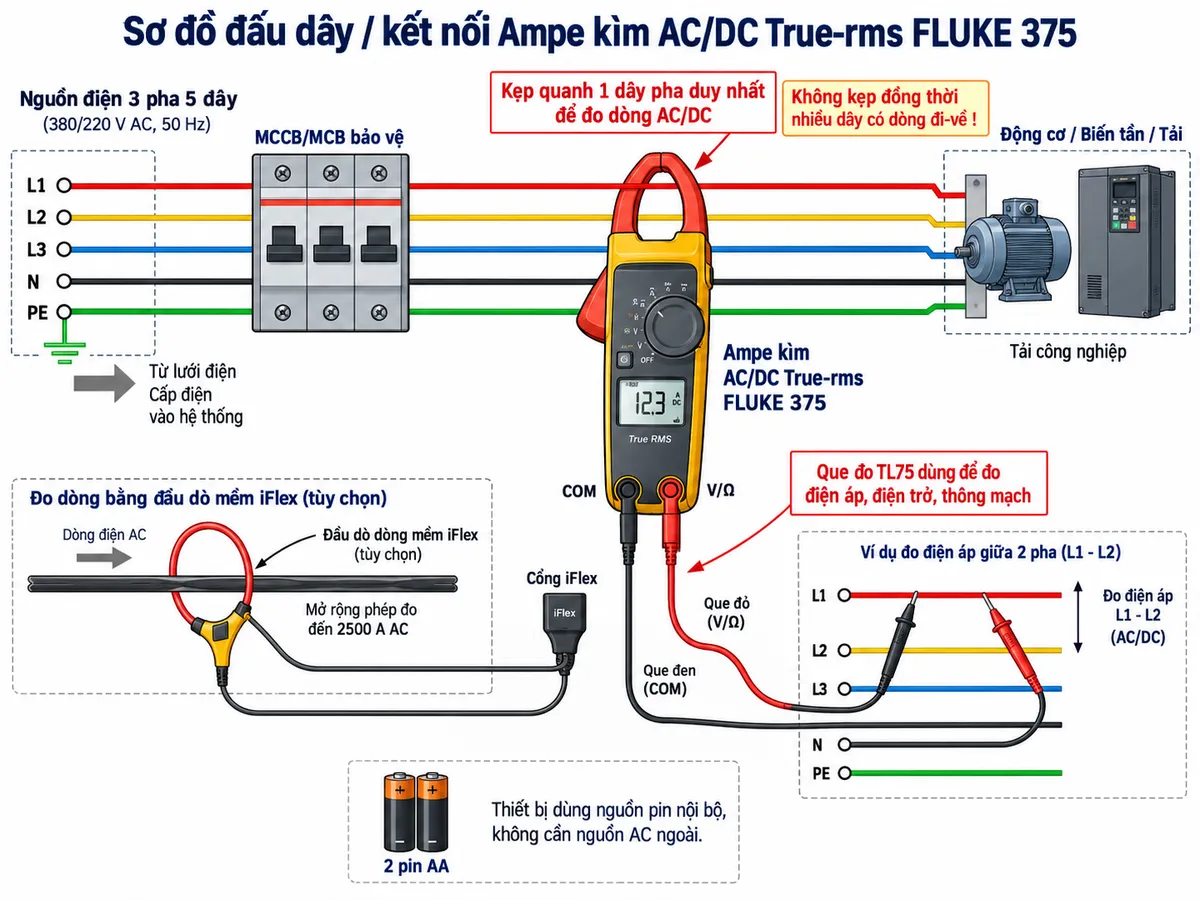

Kết nối khi đo dòng và điện áp

Khi đo dòng bằng hàm kẹp, người vận hành mở hàm của FLUKE 375 và kẹp quanh duy nhất một dây dẫn mang dòng cần kiểm tra. Không kẹp đồng thời cả dây đi và dây về của cùng mạch vì từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau, làm sai kết quả đo. Trong hệ thống ba pha, có thể lần lượt đo từng dây pha để so sánh mức tải.

Đối với phép đo điện áp, điện trở, thông mạch hoặc điện dung, thiết bị sử dụng các que đo kết nối với cổng V/Ω và COM. Riêng đầu dò iFlex tùy chọn được kết nối với cổng dành cho đầu dò dòng mềm và chỉ dùng cho phép đo dòng AC. FLUKE 375 sử dụng pin AA làm nguồn nuôi nội bộ, không cần đấu nguồn AC bên ngoài để vận hành.

Trong hệ thống thực tế, thiết bị bảo vệ như MCB hoặc MCCB vẫn nằm trên đường cấp nguồn cho tải; ampe kìm chỉ thực hiện đo lường và không thay thế thiết bị đóng cắt hay bảo vệ quá dòng.

Nguyên lý đo dòng bằng hàm kẹp

Khi dây dẫn có dòng điện đi qua, xung quanh dây hình thành từ trường. Hàm kẹp của thiết bị thu nhận từ trường này và phần tử cảm nhận bên trong chuyển đổi nó thành tín hiệu điện tương ứng. Tín hiệu sau đó được điều hòa, chuyển đổi sang dữ liệu số và xử lý để hiển thị giá trị dòng trên màn hình.

Với dòng AC, khối xử lý True-rms tính giá trị hiệu dụng thực thay vì dựa trên giả định dạng sóng hình sin lý tưởng. Vì vậy FLUKE 375 thích hợp hơn cho việc kiểm tra những tải tạo dạng sóng méo như biến tần, nguồn chuyển mạch và thiết bị điện tử công suất. Với dòng DC, mạch cảm nhận và xử lý tín hiệu xác định thành phần một chiều để đưa ra giá trị dòng tương ứng.

Bộ lọc thông thấp khi đo hệ thống biến tần

Một điểm khác biệt quan trọng của model này là bộ lọc thông thấp dành cho phép đo VFD. Biến tần tạo ra tín hiệu điều chế có nhiều thành phần tần số cao, có thể khiến phép đo thông thường dao động hoặc không phản ánh đúng đại lượng cần quan sát. Khi sử dụng chế độ lọc phù hợp, các thành phần nhiễu tần số cao được suy giảm trước khi tín hiệu được xử lý, giúp giá trị hiển thị ổn định hơn khi kiểm tra bộ truyền động động cơ.

Đo dòng khởi động Inrush

Động cơ và một số tải công suất lớn có thể xuất hiện dòng tăng mạnh trong thời gian ngắn lúc khởi động. Chức năng đo dòng khởi động Inrush của FLUKE 375 xử lý và ghi nhận sự kiện này, hỗ trợ kỹ thuật viên đánh giá tình trạng khởi động động cơ và đối chiếu với hoạt động của thiết bị bảo vệ mạch.

Nguyên lý đo điện áp, điện trở, điện dung và tần số

Khi sử dụng que đo, tín hiệu từ hai điểm đo đi qua mạch bảo vệ đầu vào và khối điều hòa tín hiệu trước khi được bộ chuyển đổi và bộ xử lý số tính toán. Ở chế độ điện áp AC, tín hiệu được xử lý theo phương pháp True-rms; ở chế độ DC, thiết bị xác định thành phần điện áp một chiều. Các chế độ điện trở, thông mạch và điện dung sử dụng mạch đo nội bộ tương ứng để xác định đại lượng của linh kiện hoặc mạch đang kiểm tra.

Tần số có thể được xác định từ tín hiệu dòng AC thu nhận qua hàm kẹp hoặc đầu dò iFlex, giúp kỹ thuật viên kiểm tra thêm đặc tính vận hành của mạch điện và thiết bị.

Ứng dụng thực tế

Ampe kìm True-rms cho bảo trì điện công nghiệp như FLUKE 375 phù hợp để kiểm tra dòng tải động cơ, máy bơm, quạt, máy nén, tủ phân phối, nhánh cấp điện và hệ thống điều khiển. Khả năng đo cả AC và DC cũng hữu ích trong các hệ thống nguồn một chiều, bộ sạc, UPS và các mạch công suất có thành phần DC.

Trong hệ thống sử dụng biến tần, kỹ thuật viên có thể kết hợp đo dòng, điện áp, tần số và chế độ lọc thông thấp để phục vụ chẩn đoán. Với những dây dẫn lớn hoặc không gian hẹp mà hàm kẹp cố định khó tiếp cận, đầu dò iFlex tùy chọn giúp mở rộng khả năng đo mà không phải tháo dây dẫn.

Cam kết và nơi mua Ampe kìm FLUKE 375 chính hãng

Khi lựa chọn thiết bị đo dùng trong hệ thống điện công nghiệp, độ chính xác, cấp an toàn và đúng model là những yếu tố cần được ưu tiên. FLUKE 375 chính hãng phù hợp cho kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị lắp đặt tủ điện và doanh nghiệp cần một thiết bị đo đa năng cho cả dòng AC/DC và các phép kiểm tra điện cơ bản.

Khách hàng có nhu cầu mua Ampe kìm AC/DC True-rms FLUKE 375 chính hãng có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình sản phẩm và lựa chọn phụ kiện iFlex phù hợp với nhu cầu đo thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 375 đo được cả dòng AC và DC không?

Có. FLUKE 375 đo được dòng AC và DC bằng hàm kẹp cố định. Đây là ưu điểm quan trọng khi kỹ thuật viên phải làm việc trên cả hệ thống xoay chiều và một chiều.

FLUKE 375 có đo được dòng AC lớn hơn khả năng của hàm kẹp không?

Có. Khi sử dụng đầu dò iFlex tùy chọn, thiết bị có thể mở rộng phép đo dòng AC đến 2500 A. iFlex đặc biệt hữu ích khi dây dẫn lớn, bó dây có hình dạng khó kẹp hoặc không gian thao tác chật.

Đầu dò iFlex có đo được dòng DC với FLUKE 375 không?

Không. iFlex của hệ thống này được sử dụng để đo dòng AC. Khi cần đo dòng DC, người dùng sử dụng hàm kẹp cố định của FLUKE 375.

True-rms trên FLUKE 375 có tác dụng gì?

True-rms cho phép thiết bị xác định giá trị hiệu dụng của tín hiệu AC ngay cả khi dạng sóng không phải hình sin lý tưởng. Điều này quan trọng khi đo các tải phi tuyến, bộ nguồn điện tử và hệ thống sử dụng biến tần.

FLUKE 375 có phù hợp để đo trên biến tần không?

Có. Model này được trang bị bộ lọc thông thấp, giúp giảm ảnh hưởng của thành phần tần số cao và nhiễu điện khi thực hiện một số phép đo trên hệ thống truyền động sử dụng VFD.

FLUKE 375 có đo được dòng khởi động động cơ không?

Có. Chức năng Inrush được thiết kế để ghi nhận dòng điện xuất hiện trong giai đoạn khởi động, hỗ trợ đánh giá động cơ, tải công suất lớn và mối liên hệ với thiết bị bảo vệ mạch.

Khi đo dòng bằng hàm kẹp FLUKE 375 có phải ngắt dây không?

Không. Hàm kẹp cho phép đo dòng thông qua từ trường của dây dẫn nên không cần nối đồng hồ trực tiếp vào đường dòng điện. Người dùng cần kẹp quanh một dây dẫn riêng lẻ cần đo và luôn tuân thủ quy trình an toàn điện phù hợp.
