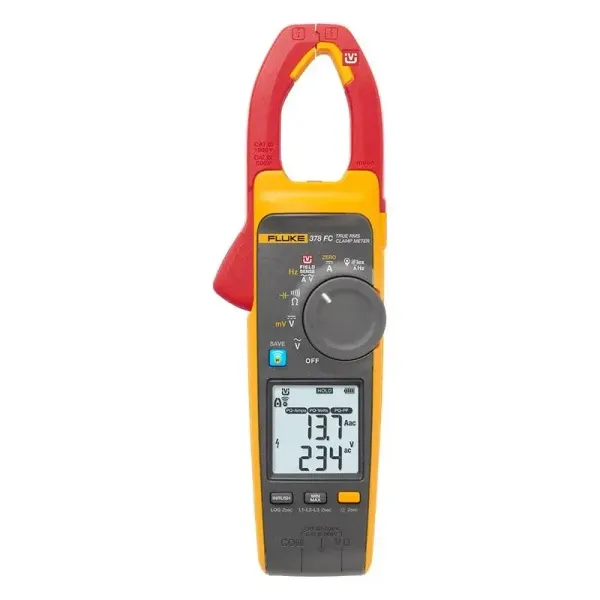

Ampe kìm AC/DC True-rms FLUKE 378 FC

Ampe kìm AC/DC True-rms FLUKE 378 FC – đo FieldSense, iFlex và kiểm tra chất lượng điện

Ampe kìm AC/DC True-rms FLUKE 378 FC là thiết bị đo điện chuyên nghiệp thuộc dòng ampe kìm FieldSense của Fluke, thương hiệu thiết bị đo điện có nguồn gốc từ Mỹ. Model FLUKE 378 FC được thiết kế cho kỹ thuật viên điện, bảo trì công nghiệp, vận hành nhà máy và đội ngũ xử lý sự cố cần đo nhanh dòng điện, điện áp, tần số và đánh giá sơ bộ tình trạng chất lượng nguồn.

Điểm khác biệt nổi bật của FLUKE 378 FC là công nghệ FieldSense đo điện áp và dòng điện AC qua hàm kẹp, chỉ báo Power Quality, đầu dò dòng mềm iFlex và khả năng kết nối Fluke Connect. Thiết bị hỗ trợ kiểm tra hệ thống một pha, ba pha, tủ phân phối, động cơ, dây dẫn công suất lớn và nhiều hạng mục bảo trì điện mà không phải thực hiện quá nhiều thao tác với que đo.

Ưu điểm và tính năng nổi bật của FLUKE 378 FC

• Công nghệ FieldSense cho phép đo đồng thời điện áp AC và dòng AC qua hàm kẹp mà không cần để que đo tiếp xúc trực tiếp với dây dẫn mang điện; phép đo FieldSense yêu cầu kết nối dây COM với điểm nối đất phù hợp.
• True-rms giúp thiết bị đo hiệu dụng thực của tín hiệu AC, phù hợp với nhiều tải điện hiện đại có dạng sóng không hoàn toàn hình sin.
• Chỉ báo Power Quality riêng trên dòng 378/378 FC theo dõi độ méo hài tổng của điện áp, dòng điện và hệ số công suất, từ đó cảnh báo khi một thông số nằm ngoài ngưỡng tối ưu đã thiết lập.
• Hàm kẹp đo dòng AC đến 999,9 A và dòng DC đến 999,9 A; chức năng ZERO hỗ trợ bù offset khi đo dòng DC.
• Đầu dò iFlex i2500-18 đi kèm mở rộng phép đo dòng AC đến 2500 A, thuận tiện khi làm việc với thanh dẫn lớn, bó cáp hoặc khu vực có không gian kẹp hạn chế.
• Chế độ L1-L2-L3 hỗ trợ thực hiện tuần tự các phép đo trên hệ thống ba pha, tính điện áp giữa các pha và phối hợp với Fluke Connect để hỗ trợ đánh giá thứ tự pha.
• Fluke Connect cho phép lưu, ghi dữ liệu, theo dõi xu hướng và giám sát phép đo từ xa trên thiết bị di động tương thích.
• Hỗ trợ INRUSH để ghi nhận dòng khởi động, cùng các chức năng MIN/MAX/AVG và HOLD phục vụ kiểm tra tải và xử lý sự cố.
• Visual Continuity làm màn hình sáng màu xanh khi phát hiện thông mạch, giúp người dùng dễ nhận biết trong khu vực công nghiệp có tiếng ồn lớn.
• Màn hình kép có thể đồng thời hiển thị điện áp và dòng điện trong chế độ FieldSense, giúp giảm thời gian chuyển đổi giữa các phép đo.
• Thiết kế đáp ứng cấp đo CAT III 1000 V / CAT IV 600 V, phù hợp cho nhiều công việc đo kiểm trong hệ thống phân phối điện công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng AC qua hàm kẹp	Đến 999,9 A; độ phân giải 0,1 A; độ chính xác 2% ± 5 chữ số tại 45 Hz đến 66 Hz
Dòng DC qua hàm kẹp	Đến 999,9 A; độ phân giải 0,1 A; độ chính xác 2% ± 5 chữ số khi sử dụng ZERO bù offset
Dòng AC với iFlex	Đến 2500 A; độ chính xác 3% ± 5 chữ số tại 5 Hz đến 500 Hz
Điện áp AC FieldSense	Đến 1000 V; độ phân giải 1 V
Điện áp AC bằng que đo	600,0 V / 1000 V; độ chính xác 1% ± 5 chữ số tại 20 Hz đến 500 Hz
Điện áp DC	600,0 V / 1000 V; độ chính xác 1% ± 10 chữ số
Điện áp mV DC	Đến 500,0 mV; độ phân giải 0,1 mV
Tần số dòng qua hàm kẹp	5,0 Hz đến 500,0 Hz
Điện trở	Đến 60,00 kΩ
Điện dung	Đến 1000 μF
Độ mở hàm kẹp	34 mm
Màn hình	Màn hình kép
Nguồn	2 pin AA IEC LR6 alkaline; thời lượng danh định khoảng 200 giờ
Kích thước	274 mm x 86 mm x 47 mm
Khối lượng có pin	463 g
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 378 FC

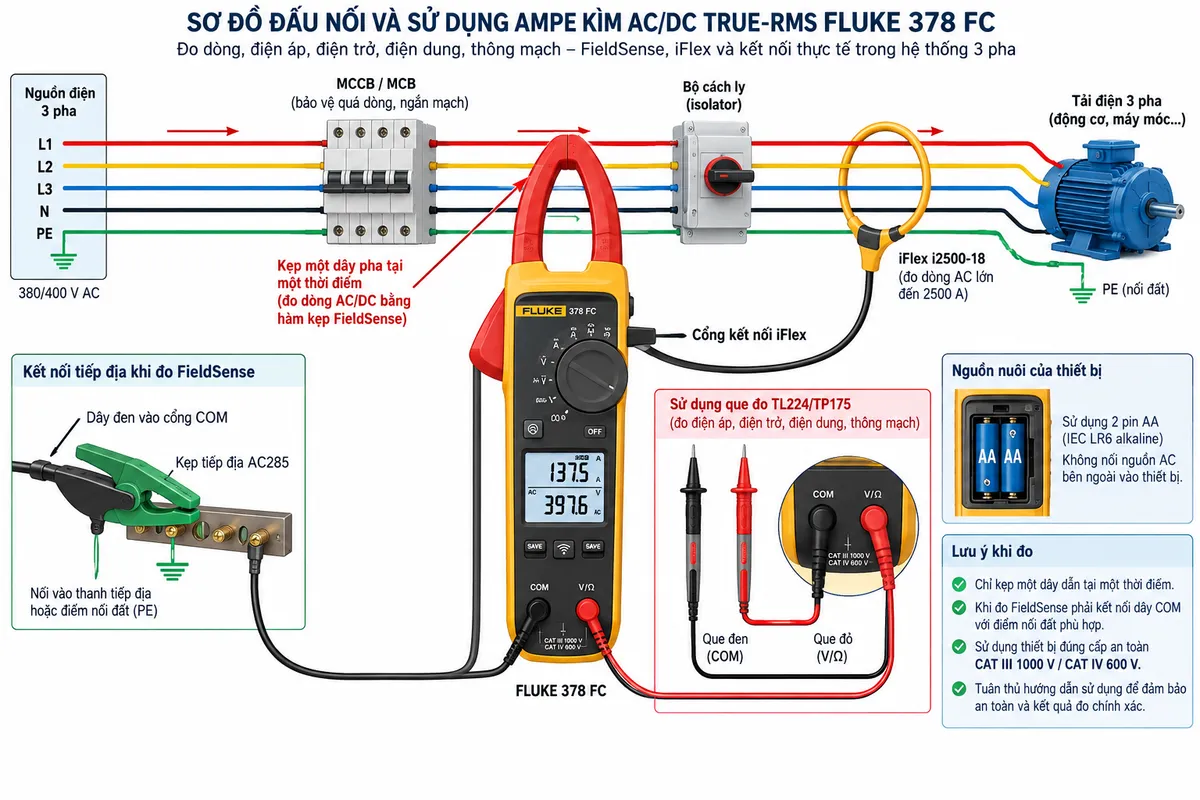

Kết nối khi đo FieldSense, que đo và đầu dò iFlex

Khi sử dụng FieldSense trên FLUKE 378 FC, dây đo màu đen được cắm vào cổng COM và kẹp AC285 được nối với điểm nối đất thích hợp. Người dùng sau đó đưa một dây dẫn cần kiểm tra vào hàm kẹp. Công nghệ FieldSense cảm nhận trường điện và trường từ xung quanh dây dẫn để xác định điện áp AC, dòng AC và tần số mà không yêu cầu que đo phải chạm trực tiếp vào phần dẫn điện mang điện áp.

Đối với phép đo điện áp tiếp xúc, điện trở, điện dung và thông mạch, người dùng sử dụng cổng V/Ω và COM cùng bộ dây đo. Khi cần đo dòng AC lớn hoặc dây dẫn có kích thước khó đưa vào hàm kẹp 34 mm, đầu dò mềm iFlex được nối với thiết bị và quấn quanh một dây dẫn cần đo.

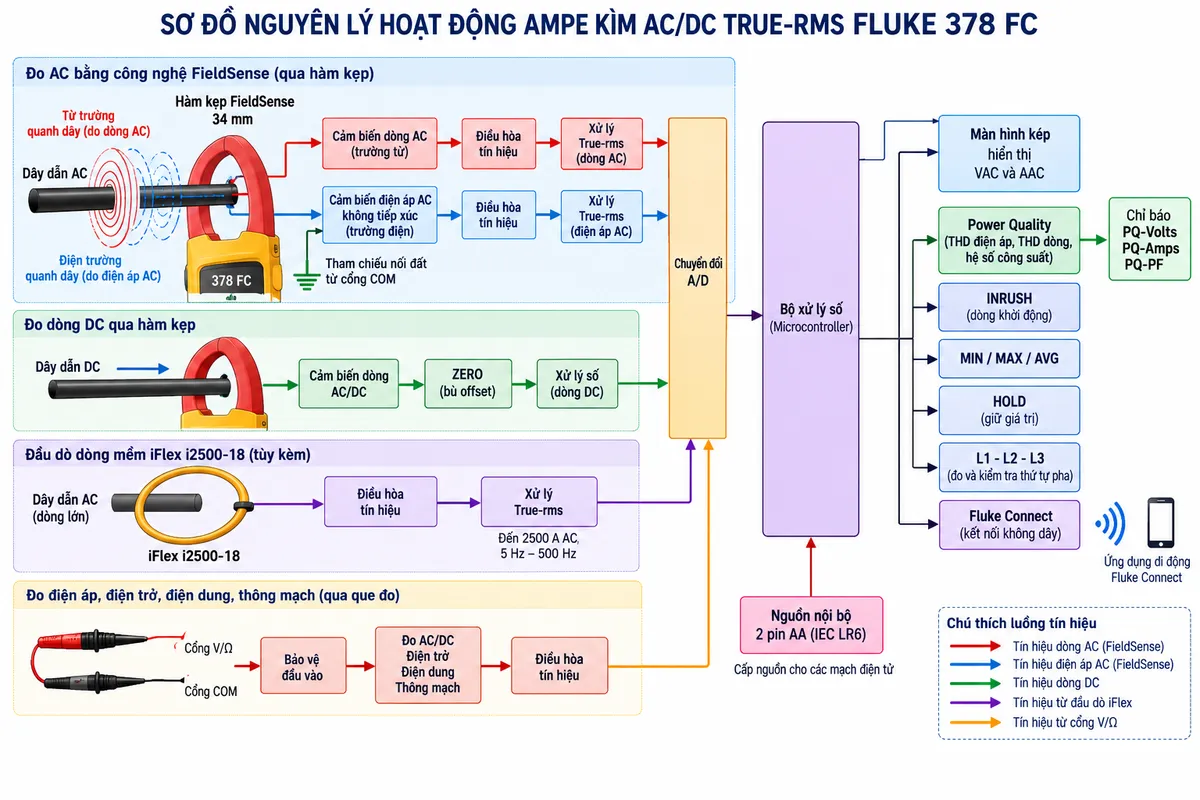

Nguyên lý đo bằng FieldSense

Trong phép đo FieldSense, hàm kẹp của thiết bị nhận biết đồng thời các đại lượng điện liên quan tới dây dẫn. Thành phần từ trường được sử dụng để xác định dòng điện, trong khi hệ thống cảm nhận điện trường kết hợp với tham chiếu nối đất từ cổng COM giúp xác định điện áp AC. Các tín hiệu sau đó được điều hòa, chuyển đổi và xử lý số để hiển thị kết quả trên màn hình kép.

FieldSense được thiết kế cho phép đo AC với dây dẫn phù hợp và cần có kết nối nối đất theo hướng dẫn của Fluke. Công nghệ này không được Fluke khuyến nghị để đo trực tiếp đầu ra của bộ điều khiển động cơ biến tần VFD; với ứng dụng đó cần chọn chế độ và phương pháp đo phù hợp theo hướng dẫn sử dụng.

Đo dòng AC/DC và True-rms

Ở chế độ đo bằng hàm kẹp, trường từ do dòng điện trong dây dẫn tạo ra được phần tử cảm nhận trong hàm kẹp chuyển thành tín hiệu điện. Đối với dòng AC, tín hiệu được xử lý theo phương pháp True-rms để xác định giá trị hiệu dụng. Với dòng DC, thiết bị xử lý thành phần một chiều và cho phép dùng ZERO để bù sai lệch trước khi đo.

Khi sử dụng iFlex, cuộn Rogowski mềm bao quanh dây dẫn thu nhận trường từ do dòng AC tạo ra. Tín hiệu được đưa trở lại ampe kìm để xử lý, cho phép mở rộng phạm vi đo tới 2500 A AC và thuận tiện hơn tại những vị trí có dây dẫn lớn hoặc không gian chật.

Chỉ báo chất lượng điện Power Quality

Một tính năng đáng chú ý riêng của ampe kìm Fluke 378 FC là chỉ báo chất lượng điện. Trong chế độ FieldSense, thiết bị giám sát độ méo hài tổng của điện áp, độ méo hài tổng của dòng điện và hệ số công suất. Nếu giá trị vượt ra ngoài phạm vi tối ưu tương ứng với mức độ nhạy được cài đặt, màn hình có thể hiển thị chỉ báo PQ-Volts, PQ-Amps hoặc PQ-PF.

Chức năng này phù hợp để sàng lọc nhanh một hệ thống có dấu hiệu bất thường về chất lượng nguồn trước khi quyết định thực hiện phân tích chuyên sâu bằng thiết bị phân tích chất lượng điện chuyên dụng. Vì vậy, FLUKE 378 FC đặc biệt hữu ích trong công tác bảo trì động cơ, dây chuyền sản xuất, hệ thống phân phối và tải điện tử công suất.

Kiểm tra hệ thống điện ba pha

Chế độ L1-L2-L3 cho phép người dùng lần lượt kẹp vào ba dây pha để thu thập dữ liệu. Thiết bị có thể sử dụng các phép đo pha-đất tuần tự để tính toán các giá trị điện áp pha-pha. Khi sử dụng cùng ứng dụng Fluke Connect, dữ liệu đo có thể được hiển thị trên thiết bị di động và hỗ trợ đánh giá thứ tự pha của hệ thống ba pha.

Ứng dụng thực tế

• Kiểm tra dòng và điện áp tại tủ phân phối, tủ động lực và hệ thống điện công nghiệp.
• Đo nhanh từng pha của mạng điện ba pha trong công tác vận hành và bảo trì.
• Kiểm tra động cơ, máy bơm, quạt, máy nén và các tải công suất lớn.
• Sàng lọc dấu hiệu bất thường liên quan đến méo hài hoặc hệ số công suất bằng chỉ báo Power Quality.
• Ghi dòng khởi động bằng INRUSH khi kiểm tra động cơ và các tải có dòng khởi động cao.
• Đo dòng AC lớn bằng iFlex tại thanh dẫn, cáp lớn hoặc khu vực khó tiếp cận.
• Ghi và theo dõi xu hướng phép đo qua Fluke Connect phục vụ bảo trì phòng ngừa và xử lý sự cố.

Cam kết và nơi mua FLUKE 378 FC chính hãng

Khi lựa chọn FLUKE 378 FC chính hãng, khách hàng nên quan tâm đến đúng model, bộ phụ kiện đi kèm, tài liệu kỹ thuật và khả năng hỗ trợ sau bán hàng để thiết bị phát huy đầy đủ các chức năng FieldSense, iFlex và Fluke Connect.

Để đặt mua ampe kìm AC/DC True-rms FLUKE 378 FC, nhận tư vấn lựa chọn thiết bị đo phù hợp với hệ thống điện và kiểm tra thông tin hàng chính hãng, hãy liên hệ thietbicodien. Đội ngũ kỹ thuật có thể hỗ trợ khách hàng lựa chọn giải pháp đo dòng, điện áp và kiểm tra hệ thống điện phù hợp với nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 378 FC có đo điện áp mà không cần chạm que đo vào dây dẫn không?

Có. FieldSense cho phép FLUKE 378 FC đo điện áp AC, dòng AC và tần số qua hàm kẹp mà không cần que đo chạm trực tiếp vào phần dẫn điện mang điện áp. Khi thực hiện phép đo FieldSense, thiết bị yêu cầu kết nối dây COM với điểm nối đất phù hợp.

FLUKE 378 FC đo được dòng điện tối đa bao nhiêu?

Hàm kẹp tích hợp đo dòng AC và DC đến 999,9 A. Với đầu dò dòng mềm iFlex i2500-18 đi kèm, thiết bị có thể đo dòng AC đến 2500 A.

Chỉ báo Power Quality của FLUKE 378 FC dùng để làm gì?

Power Quality Indicator theo dõi độ méo hài tổng của điện áp, dòng điện và hệ số công suất trong chế độ FieldSense. Thiết bị cảnh báo khi một trong các đại lượng này nằm ngoài phạm vi tối ưu theo mức độ nhạy đã chọn, giúp kỹ thuật viên nhanh chóng nhận biết hệ thống cần được kiểm tra chuyên sâu hơn.

FLUKE 378 FC có dùng được cho hệ thống điện ba pha không?

Có. Chế độ L1-L2-L3 cho phép thực hiện tuần tự các phép đo trên ba dây pha, hỗ trợ tính điện áp pha-pha. Khi kết hợp với Fluke Connect, thiết bị còn hỗ trợ hiển thị thông tin thứ tự pha.

FLUKE 378 FC có kết nối điện thoại không?

Có. Phiên bản FC hỗ trợ Fluke Connect, cho phép lưu phép đo, ghi dữ liệu, theo dõi xu hướng và giám sát kết quả từ xa bằng thiết bị di động tương thích.

FLUKE 378 FC có đo điện trở và điện dung không?

Có. Khi sử dụng cổng V/Ω và COM cùng que đo, thiết bị hỗ trợ đo điện trở đến 60,00 kΩ, điện dung đến 1000 μF và kiểm tra thông mạch.

Có thể dùng FieldSense để đo đầu ra biến tần VFD không?

Không nên sử dụng chế độ FieldSense để đo trực tiếp đầu ra bộ điều khiển động cơ VFD. Tài liệu của Fluke chỉ rõ FieldSense không được thiết kế cho ứng dụng này; người dùng cần chọn phương pháp và chế độ đo thích hợp theo hướng dẫn của nhà sản xuất.
