Ampe kìm AC/DC FLUKE 381

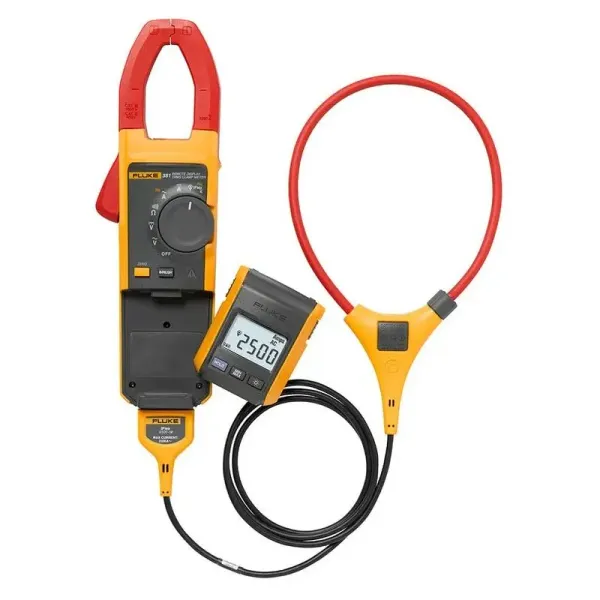

Ampe kìm AC/DC FLUKE 381 – ampe kìm True-RMS với màn hình tháo rời và iFlex

Ampe kìm AC/DC FLUKE 381 là thiết bị đo điện chuyên nghiệp của Fluke, thương hiệu thiết bị đo kiểm có nguồn gốc từ Mỹ. Sản phẩm được thiết kế cho công tác kiểm tra, bảo trì và xử lý sự cố điện công nghiệp, nổi bật với khả năng đo dòng AC/DC bằng hàm kẹp, đo dòng AC lớn bằng đầu dò mềm iFlex và màn hình hiển thị có thể tháo rời để quan sát kết quả từ xa.

Model FLUKE 381 phù hợp với kỹ thuật viên làm việc tại tủ điện, động cơ, hệ thống phân phối điện, thiết bị công suất và những vị trí mà người vận hành khó vừa thao tác vừa quan sát trực tiếp đồng hồ. Theo thông tin sản phẩm, thiết bị có xuất xứ Trung Quốc và được sản xuất theo hệ thống tiêu chuẩn của Fluke.

Điểm khác biệt quan trọng của FLUKE 381 là kết hợp hàm kẹp cố định với đầu dò dòng mềm iFlex 18 inch đi kèm. Thiết bị đo dòng AC/DC đến 999,9 A bằng hàm kẹp, trong khi iFlex mở rộng khả năng đo dòng AC đến 2500 A và giúp tiếp cận các dây dẫn lớn hoặc khu vực chật hẹp.

Ưu điểm và tính năng nổi bật của FLUKE 381

• Màn hình tháo rời không dây cho phép đặt thân máy tại điểm đo và mang màn hình ra xa khoảng 10 m để theo dõi kết quả theo thời gian thực, thuận tiện khi vận hành thiết bị hoặc làm việc ở vị trí khó quan sát.
• Đầu dò dòng mềm iFlex đi kèm giúp mở rộng phép đo dòng AC đến 2500 A, đồng thời dễ luồn quanh cáp lớn, bó dây hoặc dây dẫn nằm trong không gian hạn chế.
• Đo True-RMS đối với dòng điện và điện áp AC, hỗ trợ đo chính xác hơn trên các dạng sóng không hình sin thường gặp trong hệ thống có tải điện tử và thiết bị điều khiển công suất.
• Hàm kẹp đo được dòng AC và DC đến 999,9 A mà không cần ngắt mạch để mắc nối tiếp thiết bị đo.
• Đo điện áp AC/DC đến 1000 V qua cặp que đo, đáp ứng nhiều nhu cầu kiểm tra hệ thống phân phối điện công nghiệp.
• Bộ lọc thông thấp tích hợp hỗ trợ ổn định giá trị đo trong môi trường điện có nhiều thành phần nhiễu tần số cao, chẳng hạn hệ thống sử dụng biến tần.
• Đo dòng khởi động Inrush hỗ trợ ghi nhận dòng điện tăng cao khi động cơ hoặc tải công suất được đóng điện.
• Có các chức năng ghi Min/Max/Avg, Hold, đo tần số, điện trở và kiểm tra thông mạch phục vụ chẩn đoán điện toàn diện hơn.
• Màn hình có đèn nền và phần hiển thị tháo rời có nam châm, thuận tiện gắn lên bề mặt kim loại trong quá trình thao tác.
• Đạt cấp an toàn đo điện CAT III 1000 V và CAT IV 600 V, phù hợp cho nhiều môi trường điện công nghiệp và hệ thống phân phối.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng AC qua hàm kẹp	Đến 999,9 A
Dòng DC qua hàm kẹp	Đến 999,9 A
Dòng AC qua đầu dò iFlex	Đến 2500 A
Điện áp AC	Đến 1000 V
Điện áp DC	Đến 1000 V
Điện trở	Đến 60 kΩ
Tần số	5,0 đến 500,0 Hz
Đáp ứng AC	True-RMS
Độ mở hàm kẹp	34 mm
Đầu dò mềm đi kèm	iFlex 18 inch
Khoảng cách màn hình không dây	Khoảng 10 m
Chức năng ghi	Min, Max, Average và Inrush
Cấp an toàn	CAT III 1000 V, CAT IV 600 V

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 381

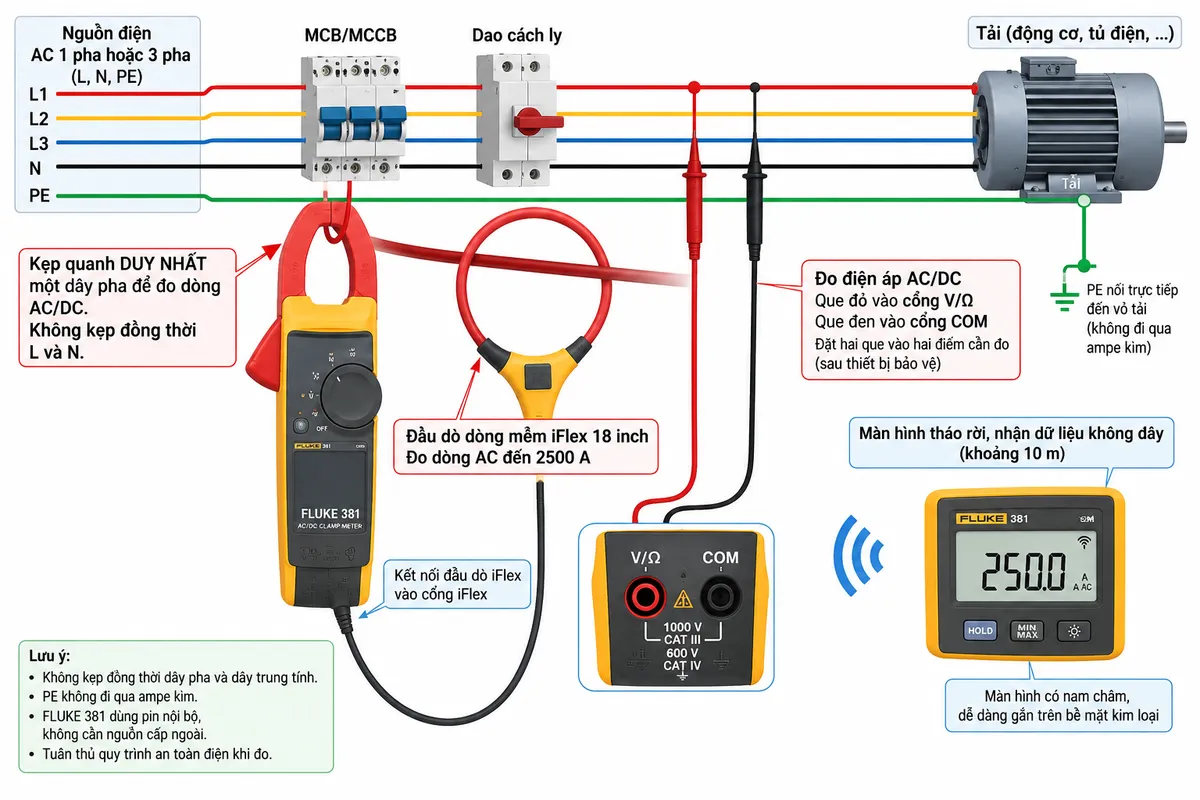

Kết nối và phương pháp đo trong hệ thống điện

Đối với phép đo dòng bằng hàm kẹp, người dùng mở hàm của FLUKE 381 và kẹp quanh duy nhất một dây dẫn đang mang dòng. Không kẹp đồng thời dây pha và dây trung tính của cùng mạch vì từ trường ngược chiều có thể triệt tiêu nhau và làm sai kết quả. Phương pháp này cho phép đo dòng mà không cần cắt dây hoặc mắc đồng hồ nối tiếp với tải.

Khi đo điện áp, điện trở hoặc thông mạch, que đo được kết nối vào các cổng đo của thiết bị theo chức năng tương ứng. Đối với phép đo điện áp đang mang điện, hai que đo được đặt vào hai điểm cần kiểm tra sau các thiết bị bảo vệ của hệ thống. FLUKE 381 sử dụng pin bên trong nên không cần nguồn cấp điện ngoài cho đồng hồ.

Đầu dò iFlex được kết nối vào cổng dành riêng trên máy và vòng quanh một dây dẫn hoặc nhóm dây dẫn cùng chiều dòng điện. Cấu trúc mềm giúp đầu dò tiếp cận những thanh dẫn, cáp công suất hoặc không gian mà hàm kẹp cứng khó thao tác.

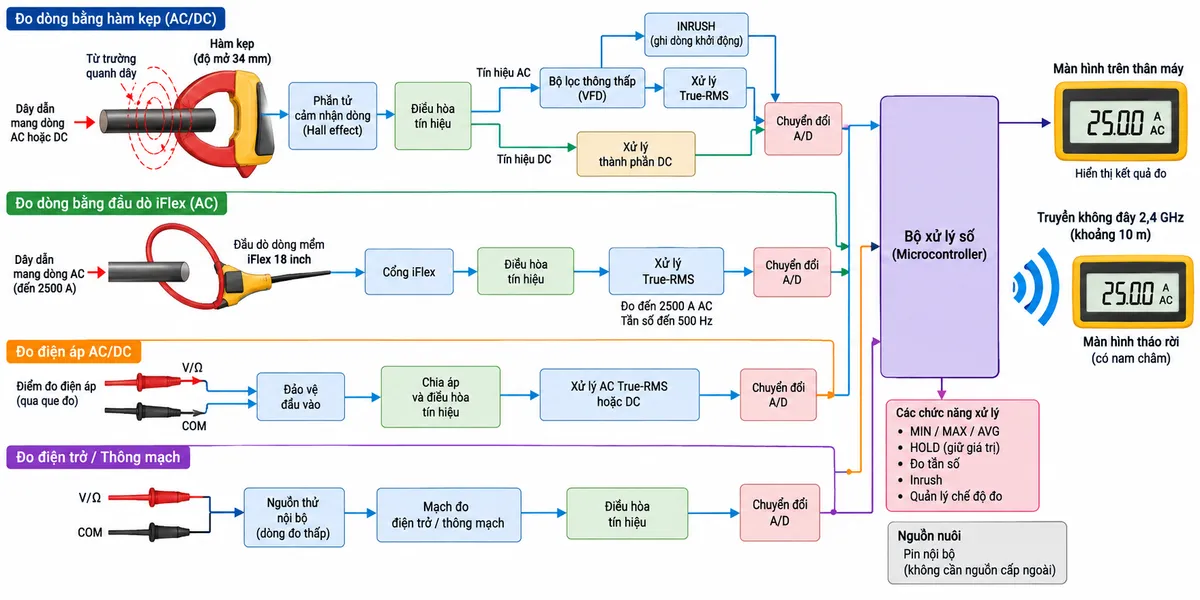

Nguyên lý đo dòng AC/DC bằng hàm kẹp

Khi dây dẫn mang dòng đi qua hàm kẹp, dòng điện tạo ra từ trường xung quanh dây. Hệ thống cảm nhận dòng bên trong hàm kẹp chuyển biến đổi từ trường này thành tín hiệu điện tương ứng. Tín hiệu được điều hòa và đưa đến mạch xử lý số để xác định giá trị dòng điện.

Với dòng AC, xử lý True-RMS cho phép thiết bị xác định giá trị hiệu dụng ngay cả khi dạng sóng bị méo. Với phép đo DC, hệ thống xử lý thành phần một chiều để tính và hiển thị dòng DC. Kết quả sau đó được đưa tới màn hình của đồng hồ hoặc truyền không dây tới màn hình tháo rời.

Nguyên lý đo bằng iFlex và các chức năng xử lý tín hiệu

Khi cần đo dòng AC lớn hoặc dây dẫn khó tiếp cận, người dùng vòng iFlex quanh dây dẫn. Đầu dò mềm cảm nhận trường điện từ do dòng AC tạo ra và gửi tín hiệu về FLUKE 381. Sau quá trình điều hòa tín hiệu và xử lý True-RMS, giá trị dòng được hiển thị với phạm vi đo mở rộng đến 2500 A AC.

Trong môi trường có biến tần hoặc nhiễu điện cao tần, bộ lọc thông thấp VFD giúp hạn chế ảnh hưởng của các thành phần tần số cao để giá trị đo ổn định hơn. Chức năng Inrush sử dụng quá trình xử lý chuyên dụng để ghi nhận dòng khởi động của động cơ và các tải có dòng tăng mạnh lúc đóng điện.

Nguyên lý đo điện áp, điện trở và tần số

Khi đo điện áp, tín hiệu từ cổng V/Ω và COM đi qua tầng bảo vệ đầu vào và mạch điều hòa tín hiệu trước khi được xử lý thành giá trị AC True-RMS hoặc DC. Khi đo điện trở và thông mạch, nguồn thử nội bộ của đồng hồ tạo tín hiệu kiểm tra qua đối tượng cần đo để bộ xử lý xác định điện trở hoặc trạng thái liên tục của mạch.

Tần số có thể được xác định từ tín hiệu dòng đo bằng hàm kẹp hoặc iFlex. Bộ xử lý nhận dạng chu kỳ tín hiệu và tính toán tần số, hỗ trợ kiểm tra nguồn điện, động cơ và thiết bị điều khiển có tần số thay đổi.

Ứng dụng thực tế

• Kiểm tra dòng tải tại tủ phân phối, tủ động lực và tủ điều khiển công nghiệp.
• Đo dòng hoạt động và dòng khởi động của động cơ, máy bơm, quạt và máy nén.
• Kiểm tra hệ thống sử dụng biến tần, bộ điều khiển động cơ và tải phi tuyến.
• Đo dòng trên cáp công suất lớn hoặc bó dây khó tiếp cận bằng đầu dò iFlex.
• Đo điện áp AC/DC, điện trở, thông mạch và tần số trong quá trình bảo trì điện.
• Theo dõi giá trị đo từ vị trí thuận tiện hơn nhờ màn hình tháo rời, đặc biệt khi điểm đo và bộ phận điều khiển nằm cách xa nhau.

Cam kết và nơi mua Ampe kìm FLUKE 381

Khi cần trang bị ampe kìm AC/DC True-RMS có iFlex cho công tác bảo trì, kiểm tra động cơ, tủ điện hoặc hệ thống điện công nghiệp, FLUKE 381 là lựa chọn đáng chú ý nhờ dải đo rộng, màn hình tháo rời và khả năng làm việc linh hoạt trong những khu vực khó tiếp cận.

Khách hàng có nhu cầu mua FLUKE 381 chính hãng, tư vấn lựa chọn thiết bị, kiểm tra cấu hình phụ kiện và nhận hỗ trợ kỹ thuật có thể liên hệ trực tiếp thietbicodien để được cung cấp sản phẩm phù hợp cho nhu cầu sử dụng thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 381 có đo được cả dòng AC và DC không?

Có. Ampe kìm FLUKE 381 đo dòng AC và DC bằng hàm kẹp với phạm vi đến 999,9 A. Đầu dò iFlex đi kèm được sử dụng cho phép đo dòng AC và mở rộng phạm vi đến 2500 A.

Đầu dò iFlex của FLUKE 381 dùng để làm gì?

iFlex 18 inch là đầu dò dòng mềm giúp đo dòng AC trên cáp lớn, bó dây hoặc vị trí chật hẹp mà hàm kẹp cứng khó tiếp cận. Khi sử dụng iFlex, phạm vi đo dòng AC của thiết bị được mở rộng đến 2500 A.

Màn hình của FLUKE 381 có thể tháo khỏi thân máy không?

Có. Màn hình có thể tháo rời và nhận dữ liệu không dây từ thân máy trong phạm vi khoảng 10 m. Người sử dụng có thể đặt đồng hồ tại điểm đo và quan sát kết quả ở vị trí thuận tiện hơn.

FLUKE 381 có phù hợp để đo hệ thống dùng biến tần không?

Có. Thiết bị tích hợp bộ lọc thông thấp và xử lý tín hiệu nhằm hỗ trợ tạo số đo ổn định hơn trong môi trường có nhiễu điện tần số cao thường gặp ở hệ thống sử dụng biến tần.

FLUKE 381 có đo được dòng khởi động động cơ không?

Có. Chức năng Inrush được thiết kế để ghi nhận dòng khởi động, hỗ trợ kỹ thuật viên đánh giá hiện tượng dòng tăng cao khi động cơ hoặc tải công suất được đóng điện.

FLUKE 381 có đo điện áp và điện trở không?

Có. Ngoài đo dòng bằng hàm kẹp, thiết bị còn đo điện áp AC/DC đến 1000 V, điện trở đến 60 kΩ, kiểm tra thông mạch và đo tần số đến 500 Hz.

Khi đo dòng bằng hàm kẹp FLUKE 381 có cần cắt dây không?

Không. Người dùng chỉ cần kẹp hàm quanh một dây dẫn riêng lẻ. Đây là ưu điểm của phương pháp đo dòng không cần ngắt mạch, giúp thao tác nhanh và thuận tiện trong công tác bảo trì.

FLUKE 381 có cấp an toàn đo điện nào?

Thiết bị được công bố với cấp an toàn CAT III 1000 V và CAT IV 600 V, phục vụ các phép đo trong nhiều hệ thống điện phân phối và môi trường công nghiệp khi sử dụng đúng quy trình an toàn.
