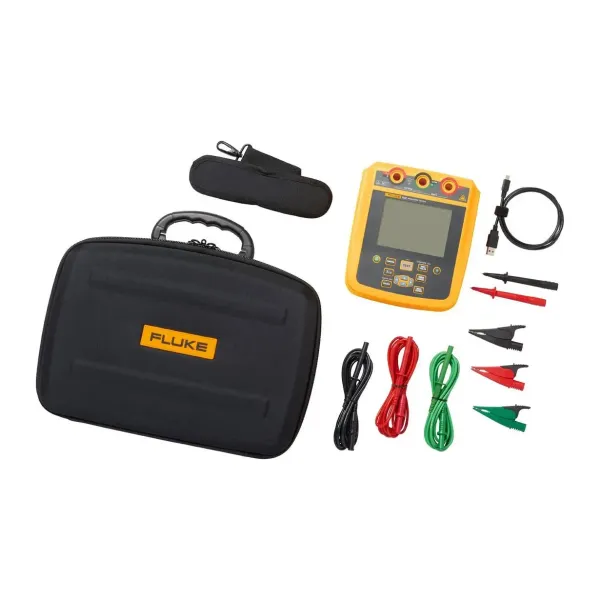

Máy đo điện trở cách điện FLUKE 1537

Máy đo điện trở cách điện FLUKE 1537 – giới thiệu và thương hiệu

Máy đo điện trở cách điện FLUKE 1537 là thiết bị cầm tay của thương hiệu Fluke (Mỹ), dùng kiểm tra tình trạng cách điện trong bảo trì hệ thống điện công nghiệp và điện mặt trời. Sản phẩm được cung cấp với thông tin xuất xứ Trung Quốc. Điểm phù hợp với công việc bảo trì định kỳ là khả năng lưu kết quả để xem lại và chuyển sang máy tính.

Ưu điểm và tính năng nổi bật

FLUKE 1537 hỗ trợ đo điện trở cách điện với điện áp thử lựa chọn theo đối tượng kiểm tra. Máy tự tính chỉ số phân cực PI, tỷ số hấp thụ điện môi DAR và chỉ số phóng điện điện môi DD, giúp người dùng đánh giá kết quả theo diễn biến của phép thử.

Thiết bị còn có chế độ tăng dần điện áp thử, đo điện áp AC/DC, đo điện trở thông thường và kiểm tra thông mạch bằng chỉ báo hình ảnh hoặc âm thanh. Chức năng đặt thời gian, gắn nhãn và lưu kết quả thuận tiện khi cần theo dõi nhiều điểm đo.

Đặc tính	Thông tin của FLUKE 1537
Điện áp thử cách điện lựa chọn	250 V, 500 V, 1.000 V và 2.500 V
Điều chỉnh điện áp thử	Từ 250 V đến 2.500 V, bước 100 V
Điện trở cách điện đo được	Đến 500 GΩ
Phép đánh giá cách điện	PI, DAR và DD
Chế độ tăng dần điện áp thử	100 V/s
Đo điện áp AC/DC	Đến 600 V
Đo điện trở thông thường	Đến 60 kΩ
Thời gian thử có thể đặt	0–99 phút
Nguồn cấp cho máy	8 pin AA
Cấp đo lường	CAT IV 600 V

Chức năng, nguyên lý hoạt động và ứng dụng

Khi thử cách điện, máy dùng nguồn pin bên trong tạo điện áp DC thử giữa hai điểm nối dây đo, theo dõi dòng điện qua lớp cách điện và hiển thị giá trị điện trở tương ứng. Với phép thử theo thời gian, máy sử dụng các giá trị đo để tính PI hoặc DAR. Người vận hành chọn điện áp thử phù hợp với thiết bị cần kiểm tra và hướng dẫn bảo trì của thiết bị đó.

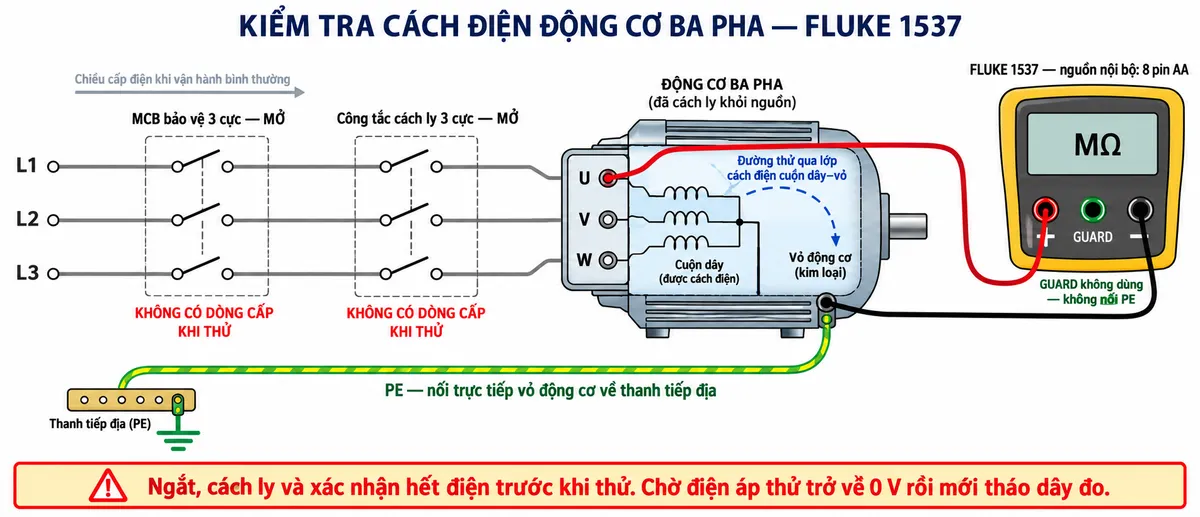

Ví dụ kết nối kiểm tra cách điện động cơ

Ngắt và cách ly nguồn cấp động cơ, xác nhận không còn điện áp nguy hiểm trước khi nối dây đo. Nối cực thử dương tới đầu cuộn dây cần kiểm tra và cực thử âm tới vỏ động cơ để đánh giá cách điện giữa cuộn dây và vỏ. Chờ phép thử kết thúc, điện áp tại các cực trở về không rồi mới tháo dây đo.

Ứng dụng gồm kiểm tra cách điện động cơ, cáp và các hạng mục điện phù hợp trong quá trình nghiệm thu hoặc bảo trì. Kết quả có thể lưu trên máy để đối chiếu giữa các lần kiểm tra, sau đó chuyển sang máy tính bằng cáp USB và phần mềm dành cho FLUKE 1537.

Cam kết và nơi mua hàng

Để mua FLUKE 1537 chính hãng, hãy liên hệ thietbicodien để được tư vấn lựa chọn thiết bị, kiểm tra thông tin hàng hóa và phụ kiện đi kèm trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

FLUKE 1537 dùng để đo gì?

Máy chủ yếu đo điện trở cách điện; ngoài ra còn hỗ trợ đo điện áp AC/DC, điện trở thông thường và kiểm tra thông mạch.

Có thể thử cách điện khi động cơ còn nối với nguồn không?

Không. Cần ngắt, cách ly nguồn và xác nhận mạch không còn điện áp nguy hiểm trước khi thử cách điện.

PI, DAR và DD giúp ích gì?

Đây là các chỉ số hỗ trợ đánh giá tình trạng cách điện dựa trên kết quả đo theo thời gian hoặc quá trình phóng điện, hữu ích khi theo dõi và so sánh các lần kiểm tra.

FLUKE 1537 có lưu và xuất kết quả đo không?

Có. Máy lưu kết quả để xem lại và hỗ trợ chuyển dữ liệu sang máy tính qua USB bằng phần mềm tương ứng.

Cực GUARD có bắt buộc dùng khi kiểm tra động cơ không?

Không. Phép đo cuộn dây với vỏ động cơ trong sơ đồ minh họa dùng hai cực thử chính; cực GUARD chỉ sử dụng khi cách bố trí phép đo yêu cầu và theo hướng dẫn của máy.

Khi nào được tháo dây đo sau phép thử?

Chỉ tháo dây sau khi phép thử đã kết thúc và điện áp hiển thị tại các cực thử trở về không.
