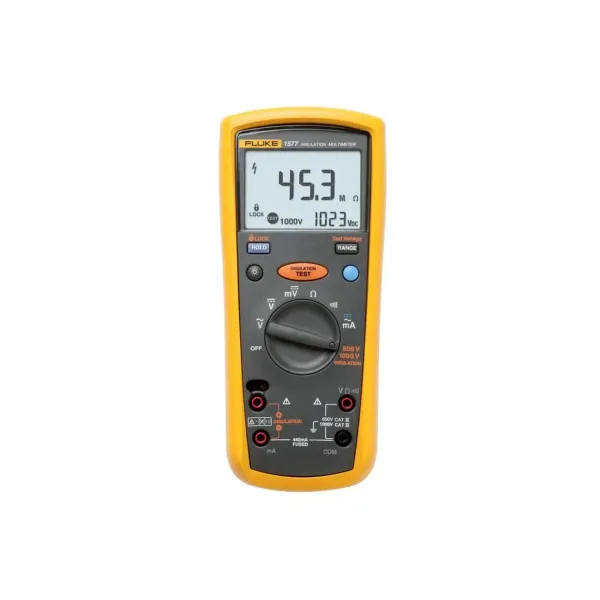

Máy đo điện trở cách điện FLUKE 1577

Máy đo điện trở cách điện FLUKE 1577 – giới thiệu và thương hiệu

Máy đo điện trở cách điện FLUKE 1577 kết hợp chức năng kiểm tra cách điện và đồng hồ vạn năng trong một thiết bị cầm tay. Sản phẩm của Fluke, thương hiệu thiết bị đo của Mỹ, phù hợp cho công việc kiểm tra sự cố và bảo trì điện công nghiệp.

Ưu điểm và tính năng nổi bật

• Đo điện trở cách điện cho cáp, động cơ, máy phát và thiết bị đóng cắt với các mức điện áp thử lựa chọn.
• Đo điện áp, dòng điện, điện trở và kiểm tra thông mạch; phép đo AC sử dụng công nghệ True RMS.
• Phát hiện điện áp trên đối tượng đo và ngăn khởi động phép thử cách điện khi mạch còn điện vượt ngưỡng cho phép.
• Tự động xả điện áp tích trữ qua máy sau phép thử, hữu ích khi kiểm tra cáp hoặc tải có tính dung.
• Màn hình có đèn nền và thiết kế cầm tay thuận tiện khi làm việc tại hiện trường.

Đặc tính	Thông tin của FLUKE 1577
Điện áp thử cách điện	500 V DC và 1000 V DC
Dải đo điện trở cách điện	0,1 MΩ đến 600 MΩ
Đo điện áp AC/DC	Tối đa 1000 V
Đo dòng điện AC/DC	Tối đa 400 mA
Đo điện trở bằng chức năng đồng hồ vạn năng	Tối đa 50 MΩ
Phát hiện mạch còn điện	Ngăn phép thử cách điện nếu phát hiện điện áp trên 30 V tại đầu đo trước khi thử
Cấp an toàn đo lường	CAT III 1000 V; CAT IV 600 V
Nguồn cấp cho máy	4 pin kiềm AA
Bảo hành tiêu chuẩn của hãng	3 năm

Chức năng, nguyên lý hoạt động và ứng dụng

Kiểm tra cách điện

Trước khi thử, cần ngắt nguồn, cách ly đối tượng đo và xác nhận mạch đã hết điện. Khi người dùng chọn điện áp thử và khởi động phép đo, FLUKE 1577 đặt điện áp DC lên hai điểm kiểm tra, đo dòng điện đi qua lớp cách điện rồi tính điện trở cách điện. Máy hiển thị kết quả để người bảo trì đánh giá tình trạng cách điện theo yêu cầu của thiết bị và quy trình áp dụng. Sau khi kết thúc, giữ đầu đo tại vị trí để máy xả điện áp tích trữ; kiểm tra lại điện áp trước khi chạm vào phần dẫn điện.

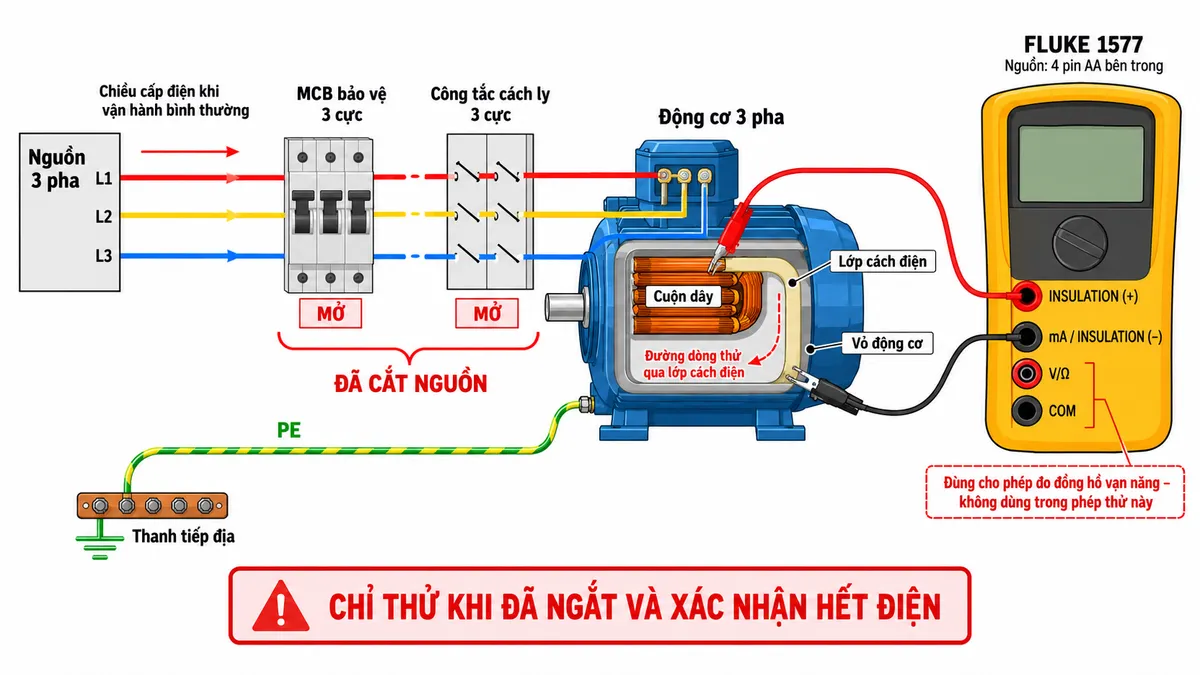

Ví dụ, khi kiểm tra cách điện giữa cuộn dây và vỏ động cơ, cần cô lập động cơ khỏi nguồn và các thiết bị điện tử liên quan. Dây PE của vỏ động cơ vẫn nối trực tiếp về hệ thống tiếp địa; PE không đi qua MCB, công tắc cách ly hoặc máy đo.

Đo kiểm và ứng dụng bảo trì

Ở chế độ đồng hồ vạn năng, máy hỗ trợ kiểm tra điện áp, dòng điện, điện trở và thông mạch để khoanh vùng sự cố trước hoặc sau khi kiểm tra cách điện. Khi đo điện áp hoặc dòng điện, phải chọn đúng chức năng, cổng cắm và cách mắc dây đo theo hướng dẫn của hãng. Thiết bị phù hợp cho công việc bảo trì động cơ, máy phát, cáp điện và thiết bị đóng cắt.

Cam kết và nơi mua hàng

Để chọn mua máy đo điện trở cách điện Fluke chính hãng đúng model và được tư vấn phụ kiện, ứng dụng đo phù hợp, hãy liên hệ thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 1577 có phải chỉ dùng để đo cách điện không?

Không. Máy còn có các chức năng đồng hồ vạn năng để đo điện áp, dòng điện, điện trở và kiểm tra thông mạch.

Có thể thử cách điện khi động cơ vẫn đang được cấp điện không?

Không. Phải ngắt và cách ly nguồn, xác nhận hết điện trước khi thử. Máy có chức năng ngăn phép thử khi phát hiện điện áp trên đối tượng đo vượt ngưỡng quy định.

FLUKE 1577 đo cách điện giữa những điểm nào trên động cơ?

Một ứng dụng thường gặp là kiểm tra giữa đầu cuộn dây đã được cô lập khỏi nguồn và vỏ động cơ. Việc chọn điểm đo cụ thể cần theo quy trình bảo trì của động cơ.

Sau phép thử có thể tháo dây đo ngay không?

Nên giữ dây đo tại điểm kiểm tra để máy thực hiện quá trình xả, sau đó xác nhận không còn điện áp nguy hiểm trước khi tháo dây hoặc chạm vào phần dẫn điện.

FLUKE 1577 có phù hợp để kiểm tra cáp điện không?

Có. Máy có thể dùng để kiểm tra cách điện cáp đã được cô lập và xả điện. Cần chọn điện áp thử phù hợp với cáp và các thiết bị còn nối vào mạch.
