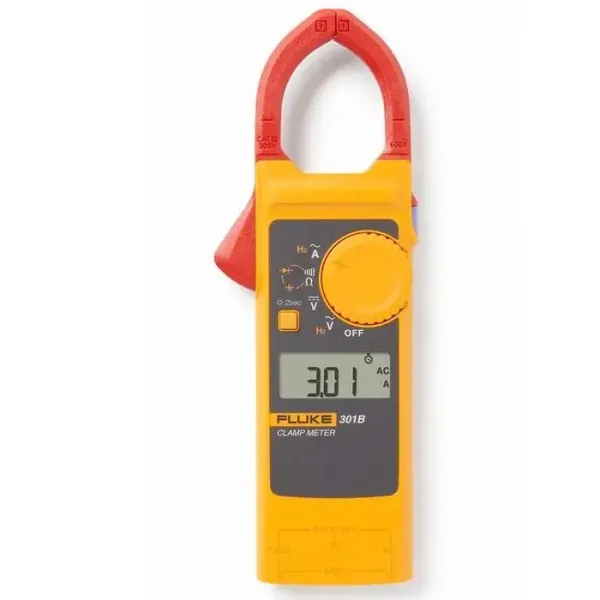

Ampe kìm đo dòng AC FLUKE 301B

Giới thiệu Ampe kìm đo dòng AC FLUKE 301B

Ampe kìm đo dòng AC FLUKE 301B là thiết bị đo điện cầm tay nhỏ gọn, được thiết kế cho công việc kiểm tra, bảo trì và xử lý sự cố hệ thống điện. Sản phẩm thuộc thương hiệu Fluke của Mỹ, một thương hiệu chuyên về thiết bị đo kiểm điện và điện tử; model này có xuất xứ Trung Quốc theo thông tin sản phẩm.

Điểm đáng chú ý của model FLUKE 301B là thiết kế thân mỏng, trọng lượng nhẹ và hàm kẹp gọn, thuận tiện khi thao tác trong tủ điện hoặc khu vực có nhiều dây dẫn. Ngoài chức năng đo dòng AC không cần ngắt mạch, thiết bị còn tích hợp đo điện áp AC/DC, điện trở, thông mạch, tần số, điện dung và diode, phù hợp cho kỹ thuật viên điện, bảo trì nhà máy và dịch vụ kỹ thuật.

Ưu điểm và tính năng nổi bật của FLUKE 301B

Ampe kìm Fluke 301B kết hợp khả năng đo dòng bằng hàm kẹp với các chức năng của đồng hồ đo điện đa năng, giúp người dùng giảm số lượng thiết bị phải mang theo khi làm việc tại hiện trường.

• Đo dòng AC bằng hàm kẹp, không cần tháo dây hoặc mắc thiết bị nối tiếp vào mạch.
• Hàm kẹp mỏng giúp tiếp cận dây dẫn trong các tủ điện và bó dây có không gian hạn chế.
• Hỗ trợ đo điện áp AC và DC bằng que đo qua cổng V/Ω và COM.
• Đo điện trở, kiểm tra thông mạch, diode và điện dung phục vụ kiểm tra linh kiện và mạch điện.
• Đo tần số từ tín hiệu điện áp hoặc dòng điện AC.
• Đèn nền màn hình hỗ trợ quan sát kết quả trong khu vực thiếu sáng.
• Chức năng HOLD giữ giá trị đo trên màn hình để thuận tiện ghi chép hoặc quan sát.
• Tự động tắt nguồn khi không sử dụng trong một khoảng thời gian, góp phần kéo dài thời gian sử dụng pin.
• Có chỉ báo điện áp nguy hiểm khi sử dụng các chức năng đo điện áp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng điện AC	60,00 A và 600,0 A; tần số 45 đến 400 Hz
Độ phân giải dòng AC	0,01 A ở thang 60,00 A; 0,1 A ở thang 600,0 A
Độ chính xác dòng AC	±(2% số đo + 10 digit) ở thang 60,00 A; ±(2% số đo + 5 digit) ở thang 600,0 A
Điện áp AC	600,0 V; 45 đến 400 Hz; độ phân giải 0,1 V; độ chính xác ±(1,5% + 5 digit)
Điện áp DC	600,0 V; độ phân giải 0,1 V; độ chính xác ±(1% + 5 digit)
Điện trở	600,0 Ω; 6,000 kΩ; 60,00 kΩ; độ chính xác ±(1% + 5 digit)
Tần số điện áp	1 Hz đến 99,99 kHz; độ chính xác ±(0,1% + 3 digit)
Tần số dòng AC	45,0 đến 400,0 Hz; độ phân giải 0,1 Hz; độ chính xác ±(0,1% + 3 digit)
Điện dung	9,999 µF; 99,99 µF; 999,9 µF
Kiểm tra diode	Thang 3,000 V
Ngưỡng thông mạch	30 Ω
Màn hình	LCD 6000 counts, cập nhật 3 lần/giây, có đèn nền
Hàm kẹp	Độ mở 34 mm; tiết diện nhánh hàm khoảng 10 mm × 10 mm
Nguồn và thời lượng pin	2 pin AAA IEC LR03; thời lượng tối thiểu khoảng 500 giờ; tự động tắt sau 20 phút không sử dụng
Kích thước và trọng lượng	190 mm × 52 mm × 16 mm; khoảng 132 g tính cả pin
Cấp an toàn	IEC 61010-1, IEC 61010-2-032; CAT III 300 V; Pollution Degree 2
Cấp bảo vệ	IP30 ở trạng thái không vận hành

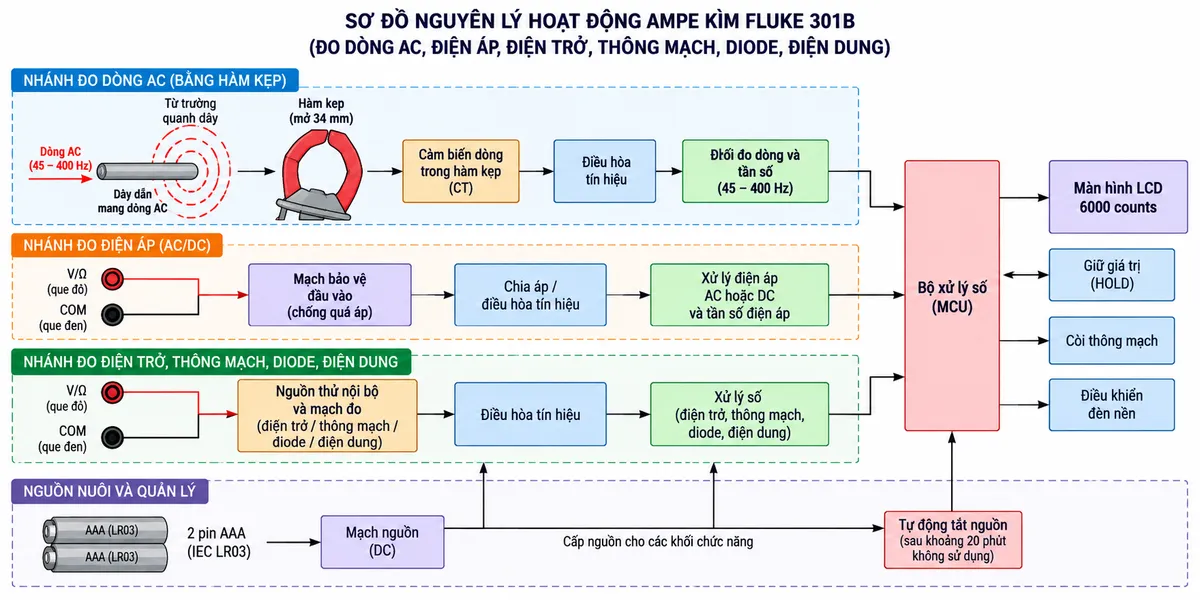

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 301B

FLUKE 301B có hai phương thức đo chính: đo dòng AC bằng hàm kẹp và đo các đại lượng điện qua hai đầu vào COM và V/Ω. Người vận hành lựa chọn chức năng bằng núm xoay, sau đó thiết bị xử lý tín hiệu đo và hiển thị kết quả trên màn hình LCD.

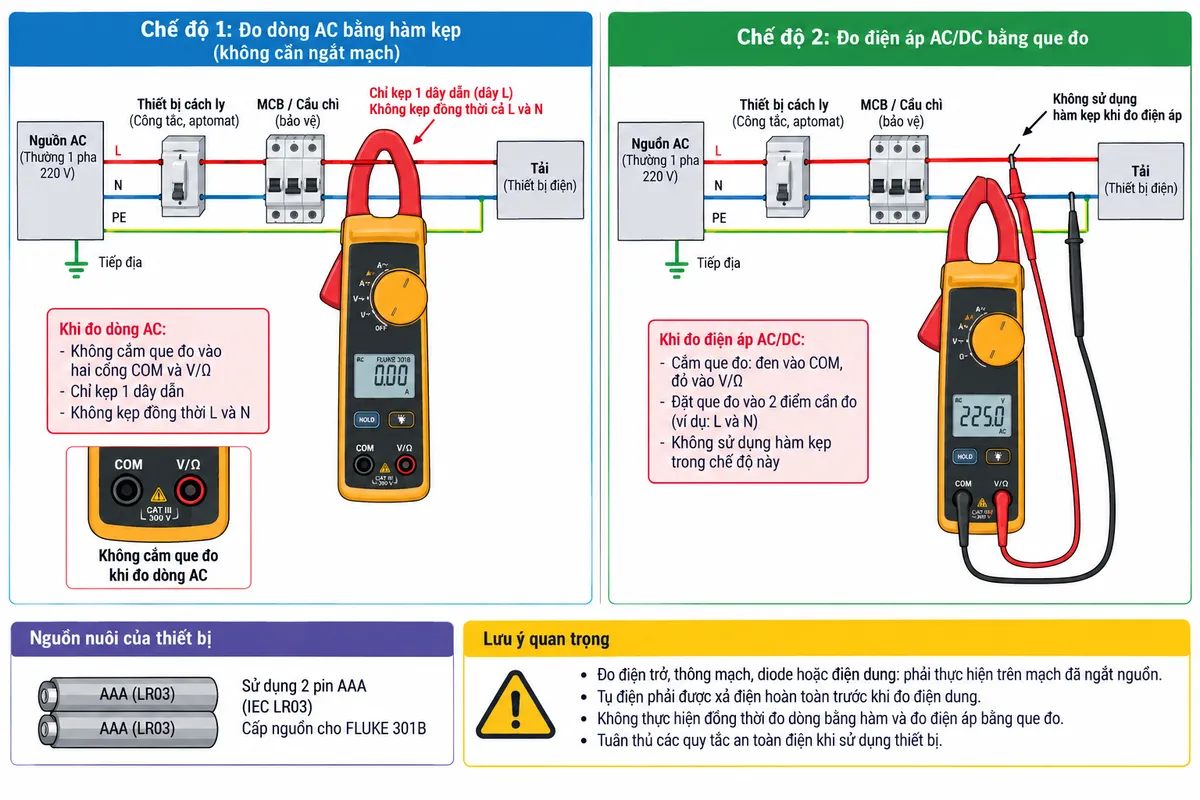

Kết nối khi đo dòng và đo điện áp

Khi đo dòng AC không cần ngắt mạch, hàm kẹp phải bao quanh một dây dẫn riêng lẻ để cảm nhận từ trường do dòng điện tạo ra. Không kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch vì từ trường có thể triệt tiêu lẫn nhau và làm sai kết quả. Theo hướng dẫn vận hành, không thực hiện phép đo dòng bằng hàm khi que đo vẫn đang cắm vào các cổng đầu vào của thiết bị.

Khi đo điện áp, dây đo màu đen được kết nối với cổng COM, dây đo còn lại kết nối với cổng V/Ω rồi đặt hai đầu que đo vào các điểm cần kiểm tra. Với các phép đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn khỏi mạch; riêng tụ điện phải được xả điện an toàn trước khi đo.

Nguyên lý đo dòng AC

Khi một dây dẫn mang dòng xoay chiều nằm trong hàm kẹp, dòng điện tạo ra từ trường biến thiên quanh dây. Cảm biến dòng trong hàm kẹp tiếp nhận từ trường này và tạo tín hiệu điện tương ứng. Tín hiệu được điều hòa, đưa tới mạch đo và xử lý số trước khi giá trị dòng được hiển thị trên màn hình. Cách đo này cho phép kiểm tra dòng tải mà không cần cắt dây hay mắc đồng hồ nối tiếp với mạch.

Nguyên lý đo điện áp, điện trở và các chức năng bổ sung

Ở chế độ đo điện áp, tín hiệu từ cổng V/Ω và COM đi qua mạch bảo vệ và điều hòa đầu vào, sau đó được xử lý thành giá trị điện áp AC hoặc DC. Khi chuyển sang chức năng tần số, thiết bị phân tích chu kỳ của tín hiệu đầu vào để xác định tần số.

Ở chế độ điện trở và thông mạch, thiết bị sử dụng nguồn thử nội bộ để đánh giá điện trở giữa hai đầu que đo; chức năng thông mạch phát âm báo khi đường dẫn điện có điện trở đủ thấp. Khi đo điện dung, thiết bị nạp tụ bằng một dòng đã biết, đo điện áp hình thành rồi tính toán giá trị điện dung. Chức năng diode dùng tín hiệu thử nội bộ để kiểm tra đặc tính dẫn điện của linh kiện.

Ứng dụng thực tế

Ampe kìm đo dòng AC này phù hợp cho công việc bảo trì tủ điện, kiểm tra tải động cơ, thiết bị điện dân dụng và công nghiệp, kiểm tra dây dẫn, đo điện áp nguồn, xác định lỗi thông mạch, kiểm tra linh kiện và thực hiện các phép đo nhanh trong quá trình sửa chữa điện.

Thiết kế gọn nhẹ đặc biệt hữu ích khi kỹ thuật viên phải di chuyển nhiều hoặc thao tác trong tủ điều khiển có mật độ dây cao. Khả năng kết hợp nhiều phép đo trên cùng một thiết bị giúp FLUKE 301B phù hợp với công việc bảo trì thường ngày và chẩn đoán sự cố cơ bản.

Cam kết và nơi mua FLUKE 301B chính hãng

Khi cần mua FLUKE 301B chính hãng, khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn sản phẩm phù hợp với nhu cầu kiểm tra, bảo trì và đo lường hệ thống điện.

thietbicodien hỗ trợ khách hàng kiểm tra đúng model, chức năng và phạm vi ứng dụng trước khi đặt hàng, giúp hạn chế nhầm lẫn giữa FLUKE 301B với các phiên bản khác trong dòng FLUKE 301.

Câu hỏi thường gặp (FAQ)

FLUKE 301B có đo được dòng DC bằng hàm kẹp không?

Không. FLUKE 301B đo dòng AC bằng hàm kẹp. Thiết bị có thể đo điện áp DC bằng que đo nhưng không có chức năng đo dòng DC qua hàm.

FLUKE 301B có phải ampe kìm True-RMS không?

Không. Model 301B không được Fluke công bố có chức năng True-RMS. Trong dòng 301A/301B/301C, phiên bản 301C là model được công bố có chức năng True-RMS.

FLUKE 301B có đo điện áp AC và DC không?

Có. Người dùng kết nối que đo vào cổng V/Ω và COM rồi chọn chức năng điện áp tương ứng trên núm xoay để thực hiện phép đo.

FLUKE 301B có đo điện dung và diode không?

Có. Thiết bị hỗ trợ cả đo điện dung và kiểm tra diode, ngoài các chức năng điện trở và kiểm tra thông mạch.

Khi đo dòng AC bằng FLUKE 301B có cần ngắt dây không?

Không. Hàm kẹp được đặt quanh một dây dẫn riêng lẻ để đo dòng thông qua từ trường do dòng AC tạo ra, vì vậy không cần tháo dây hoặc mắc thiết bị nối tiếp với tải.

Có thể kẹp đồng thời dây pha và dây trung tính để đo dòng tải không?

Không nên. Để đo dòng tải thông thường, hàm kẹp phải bao quanh một dây dẫn riêng lẻ. Nếu kẹp cả dây pha và dây trung tính của cùng mạch, từ trường của hai dòng ngược chiều có thể triệt tiêu nhau.

Có cần ngắt nguồn khi đo điện trở hoặc thông mạch không?

Có. Khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn khỏi mạch cần kiểm tra. Với tụ điện, phải xả điện an toàn trước khi tiến hành phép đo.
