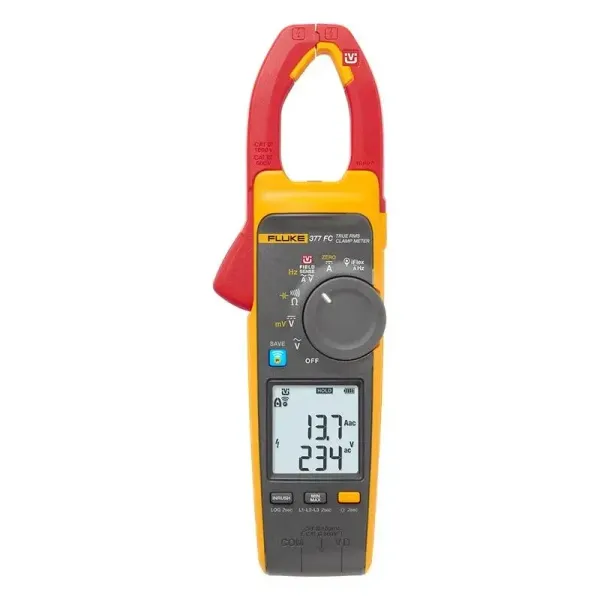

Ampe kìm AC/DC True-rms FLUKE 377 FC

Ampe kìm AC/DC True-rms FLUKE 377 FC – đo điện áp và dòng điện với FieldSense

Ampe kìm AC/DC True-rms FLUKE 377 FC là thiết bị đo điện công nghiệp cao cấp của Fluke, thương hiệu thiết bị đo kiểm của Mỹ. Model FLUKE 377 FC nổi bật nhờ công nghệ FieldSense™, cho phép đo đồng thời điện áp AC và dòng điện AC qua hàm kẹp mà không cần đưa que đo tiếp xúc trực tiếp với dây dẫn mang điện trong phép đo FieldSense phù hợp.

Sản phẩm hướng tới kỹ thuật viên điện, đội bảo trì nhà máy, tủ điện phân phối, hệ thống động cơ và hệ thống điện ba pha. Ngoài phép đo bằng hàm kẹp, thiết bị còn hỗ trợ đầu dò dòng mềm iFlex®, đo bằng que đo truyền thống và kết nối không dây với Fluke Connect để ghi, theo dõi và chia sẻ dữ liệu.

Ưu điểm và tính năng nổi bật của FLUKE 377 FC

• Công nghệ FieldSense™ cho phép đo đồng thời điện áp AC và dòng điện AC qua hàm kẹp khi thiết bị được nối đất đúng cách, giảm nhu cầu tiếp xúc que đo trực tiếp với dây dẫn mang điện.
• True-rms hỗ trợ đo chính xác các tín hiệu AC không thuần sin trong nhiều hệ thống điện công nghiệp.
• Đo dòng AC bằng hàm kẹp đến 999,9 A và dòng DC đến 999,9 A.
• Đầu dò iFlex® đi kèm mở rộng phép đo dòng AC đến 2500 A, đồng thời thuận tiện khi thao tác với thanh cái, cáp lớn hoặc vị trí chật hẹp.
• Đo điện áp AC bằng FieldSense đến 1000 V; đồng thời hỗ trợ đo điện áp AC/DC bằng que đo đến 1000 V.
• Đo hệ thống điện ba pha theo trình tự L1-L2-L3, hỗ trợ tính các giá trị điện áp pha-pha từ chuỗi phép đo; thông tin thứ tự pha có thể được hiển thị trong ứng dụng Fluke Connect.
• Kết nối Bluetooth Low Energy với Fluke Connect để theo dõi từ xa, ghi dữ liệu, xem xu hướng và hỗ trợ lập báo cáo.
• Màn hình kép cho phép theo dõi đồng thời hai đại lượng trong các chế độ đo phù hợp.
• Màn hình chuyển màu xanh khi phép đo FieldSense ổn định; chức năng Visual Continuity cũng giúp nhận biết thông mạch bằng tín hiệu trực quan trong môi trường nhiều tiếng ồn.
• Hỗ trợ thêm các phép đo điện trở, điện dung, tần số, mV DC và dòng khởi động Inrush phục vụ bảo trì, kiểm tra và xử lý sự cố.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng AC bằng hàm kẹp	Đến 999,9 A
Dòng DC	Đến 999,9 A
Dòng AC với iFlex	Đến 2500 A
Điện áp AC bằng FieldSense	Đến 1000 V
Điện áp AC bằng que đo	Đến 1000 V
Điện áp DC	Đến 1000 V
Điện áp mV DC	Đến 500,0 mV
Tần số dòng điện	5,0 Hz đến 500,0 Hz
Điện trở	Đến 60,00 kΩ
Điện dung	Đến 1000 µF
Độ mở hàm kẹp	34 mm
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nguồn	2 pin AA IEC LR6 alkaline
Thời lượng pin danh định	Khoảng 200 giờ
Kết nối không dây	Bluetooth Low Energy, hỗ trợ Fluke Connect

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 377 FC

Đo điện áp và dòng điện bằng FieldSense

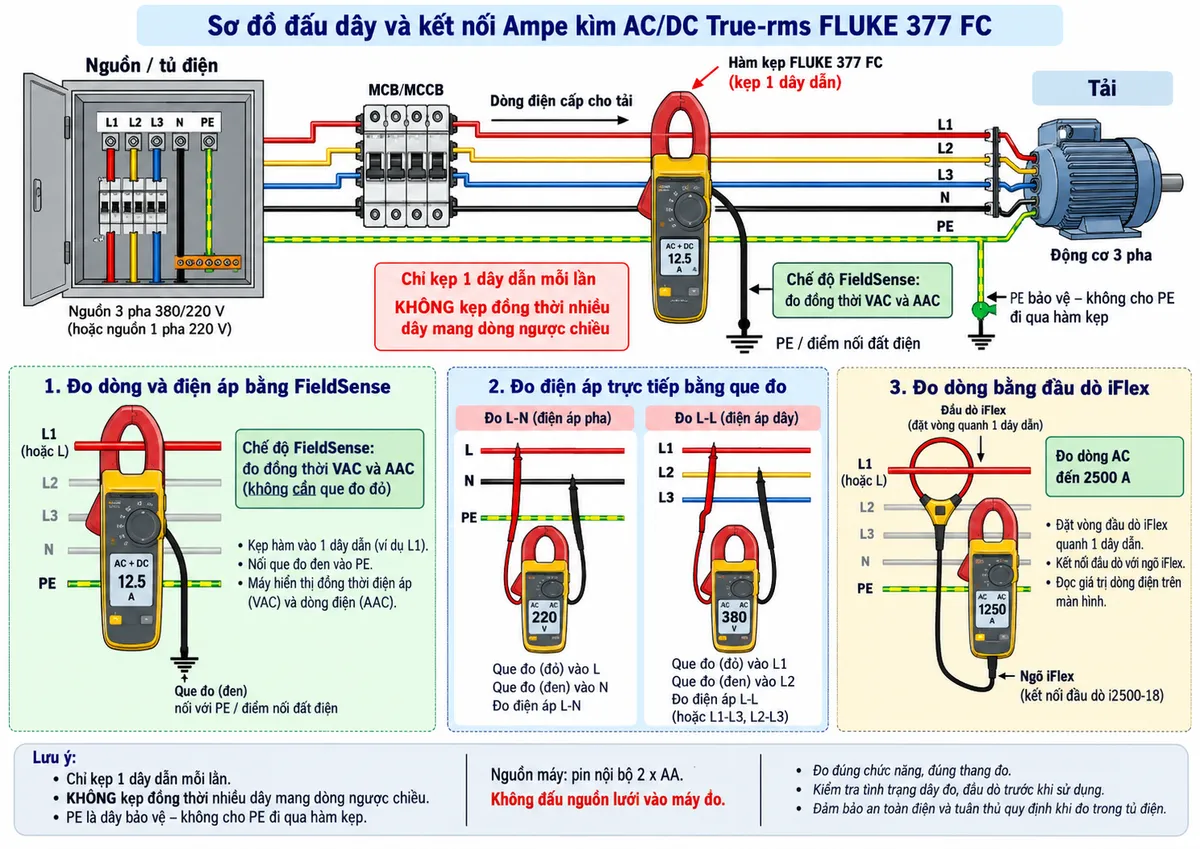

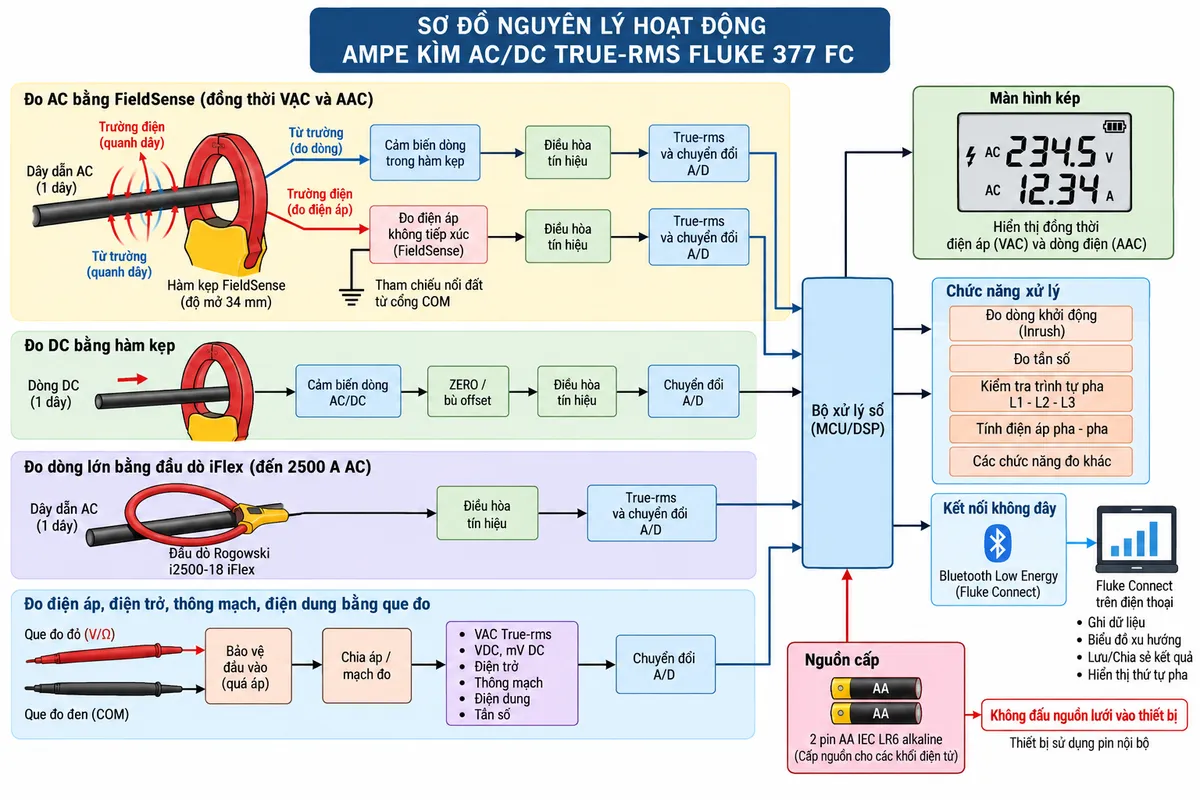

Điểm khác biệt quan trọng của FLUKE 377 FC là khả năng sử dụng FieldSense để thu nhận điện áp AC và dòng điện AC đồng thời qua vùng hàm kẹp. Khi thực hiện phép đo, dây nối màu đen được kết nối với điểm nối đất điện phù hợp, sau đó hàm kẹp bao quanh một dây dẫn riêng lẻ. Thiết bị cảm nhận trường điện để xác định điện áp và cảm nhận trường từ để xác định dòng điện, sau đó xử lý tín hiệu và hiển thị kết quả trên màn hình kép.

Cách đo này giúp kỹ thuật viên giảm số thao tác cần đưa đầu que đo trực tiếp tới phần dẫn điện hở. Tuy nhiên, người sử dụng vẫn phải tuân thủ đầy đủ quy trình an toàn điện, cấp đo CAT và hướng dẫn vận hành của nhà sản xuất.

Đo dòng lớn bằng đầu dò iFlex

Khi dây dẫn quá lớn, nằm sâu trong tủ hoặc không thuận tiện để đưa vào hàm kẹp 34 mm, người dùng có thể sử dụng iFlex 2500 A AC. Đầu dò mềm hoạt động theo nguyên lý cuộn Rogowski, bao quanh một dây dẫn AC và đưa tín hiệu về máy để xử lý True-rms. Giải pháp này đặc biệt hữu ích với cáp nguồn lớn, thanh cái và các hệ thống phân phối điện có không gian thao tác hạn chế.

Kiểm tra hệ thống điện ba pha

Trong chế độ đo ba pha, kỹ thuật viên lần lượt đo L1, L2 và L3. Thiết bị ghi nhận điện áp pha-đất và dòng điện của từng pha, sau đó hỗ trợ tính các điện áp pha-pha. Khi kết nối Fluke Connect, dữ liệu phép đo có thể được gửi tới điện thoại hoặc máy tính bảng và ứng dụng có thể hiển thị thông tin thứ tự pha sau khi hoàn thành chuỗi đo.

Chức năng này phù hợp để kiểm tra mất pha, so sánh tải giữa các pha, kiểm tra hệ thống động cơ, máy nén, HVAC và hỗ trợ xử lý các vấn đề trên mạng điện ba pha mà không cần ghi chép thủ công từng giá trị.

Đo bằng que đo và các chức năng bổ sung

Khi cần đo điện áp trực tiếp, người dùng có thể sử dụng bộ que đo qua các cổng V/Ω và COM. Ngoài điện áp AC/DC, máy còn hỗ trợ đo điện trở, thông mạch, điện dung, tần số và mV DC. Chức năng Inrush phục vụ quan sát dòng khởi động của tải như động cơ hoặc thiết bị có dòng vào ban đầu lớn.

FieldSense không phải là phương pháp phù hợp để đo điện áp tại đầu ra của biến tần VFD. Trong trường hợp này, hướng dẫn của Fluke yêu cầu sử dụng que đo thích hợp thay vì dựa vào phép đo điện áp FieldSense.

Ghi và phân tích dữ liệu với Fluke Connect

Phiên bản FC tích hợp kết nối không dây, cho phép ghi dữ liệu và theo dõi từ xa bằng Fluke Connect. Kỹ thuật viên có thể quan sát phép đo trực tiếp trên thiết bị di động, ghi dữ liệu theo thời gian để tìm lỗi gián đoạn, theo dõi xu hướng và lưu kết quả phục vụ công tác bảo trì phòng ngừa hoặc lập báo cáo.

Ứng dụng điển hình

• Kiểm tra và bảo trì tủ điện phân phối trong nhà máy, xưởng sản xuất và công trình.
• Đo tải và kiểm tra cân bằng dòng giữa các pha của hệ thống điện ba pha.
• Kiểm tra động cơ, máy bơm, máy nén và hệ thống HVAC.
• Đo dòng lớn trên cáp nguồn và thanh cái bằng đầu dò iFlex.
• Ghi dữ liệu để phát hiện sự cố điện xảy ra không liên tục.
• Kiểm tra điện áp, dòng điện, điện trở, thông mạch và điện dung trong công tác bảo trì điện công nghiệp.

Cam kết và nơi mua Ampe kìm FLUKE 377 FC chính hãng

Khi cần trang bị Ampe kìm FLUKE 377 FC chính hãng cho công tác kiểm tra, bảo trì điện công nghiệp hoặc hệ thống điện ba pha, khách hàng có thể lựa chọn sản phẩm tại thietbicodien. Chúng tôi hướng tới cung cấp đúng model, thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn thiết bị phù hợp với nhu cầu đo thực tế.

FLUKE 377 FC là lựa chọn phù hợp cho người dùng cần kết hợp đo True-rms, FieldSense, dòng lớn với iFlex và khả năng quản lý dữ liệu qua Fluke Connect trong cùng một thiết bị cầm tay.

Câu hỏi thường gặp (FAQ)

FLUKE 377 FC có đo được cả dòng AC và DC không?

Có. FLUKE 377 FC đo dòng AC và DC bằng hàm kẹp đến 999,9 A. Với dòng AC lớn hơn, đầu dò iFlex đi kèm có thể mở rộng phạm vi đến 2500 A.

FieldSense trên FLUKE 377 FC hoạt động như thế nào?

FieldSense sử dụng hàm kẹp để cảm nhận trường điện và từ trường quanh dây dẫn. Khi dây nối đất màu đen được kết nối đúng với điểm nối đất điện, máy có thể xác định đồng thời điện áp AC và dòng AC mà không cần đưa que đo điện áp tiếp xúc trực tiếp với dây dẫn mang điện.

FLUKE 377 FC có đo hệ thống điện ba pha không?

Có. Máy hỗ trợ đo tuần tự L1-L2-L3, ghi nhận các giá trị dòng và điện áp pha, đồng thời tính các giá trị điện áp pha-pha. Khi kết nối Fluke Connect, ứng dụng còn có thể hiển thị thông tin thứ tự pha.

FLUKE 377 FC có đo được dòng 2500 A không?

Có, nhưng phạm vi này được thực hiện bằng đầu dò dòng mềm iFlex đi kèm. Hàm kẹp cứng của máy có phạm vi dòng AC đến 999,9 A.

Có thể dùng FieldSense để đo đầu ra biến tần VFD không?

Không nên dùng FieldSense để đo điện áp tại đầu ra VFD. Theo hướng dẫn sử dụng của Fluke, trường hợp này cần sử dụng que đo thích hợp để thực hiện phép đo điện áp.

FLUKE 377 FC có kết nối điện thoại không?

Có. Phiên bản FC hỗ trợ Bluetooth và Fluke Connect, cho phép xem phép đo trên thiết bị di động, ghi dữ liệu, theo dõi xu hướng và lưu hoặc chia sẻ kết quả.

FLUKE 377 FC có đo điện trở và điện dung không?

Có. Thiết bị có thể đo điện trở đến 60,00 kΩ và điện dung đến 1000 µF, ngoài các chức năng điện áp, dòng điện, tần số, thông mạch và mV DC.

FLUKE 377 FC phù hợp với môi trường điện công nghiệp nào?

Máy được xếp hạng an toàn CAT III 1000 V và CAT IV 600 V, phù hợp cho nhiều công việc trên hệ thống phân phối điện, tủ điện, động cơ và thiết bị công nghiệp khi được sử dụng đúng quy trình an toàn và trong giới hạn kỹ thuật của nhà sản xuất.
