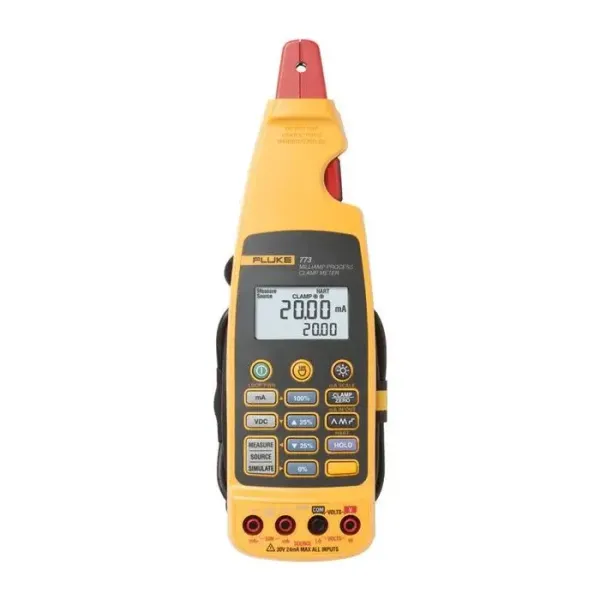

Ampe kìm đo dòng thấp FLUKE 773

1. Giới thiệu Ampe kìm đo dòng thấp FLUKE 773 và nguồn gốc thương hiệu

Ampe kìm đo dòng thấp FLUKE 773 là thiết bị chuyên dụng để kiểm tra, hiệu chuẩn và xử lý sự cố các vòng tín hiệu dòng trong hệ thống điều khiển quá trình. Điểm nổi bật của thiết bị là khả năng đo tín hiệu 4–20 mA DC bằng ngàm kẹp mà không cần tháo dây hoặc ngắt vòng điều khiển, giúp kỹ thuật viên kiểm tra hệ thống ngay trong trạng thái đang vận hành.

FLUKE 773 không chỉ là một ampe kìm miliamp. Thiết bị còn tích hợp đo mA trực tiếp qua que đo, phát và mô phỏng dòng, cấp nguồn vòng 24 V, đo/phát điện áp DC, xuất tín hiệu mA tỷ lệ và chức năng mA IN/OUT. Nhờ đó, một thiết bị có thể phục vụ nhiều bước kiểm tra transmitter, van điều khiển, bộ cách ly tín hiệu cũng như ngõ vào/ra analog của PLC hoặc DCS.

Fluke là thương hiệu thiết bị đo của Hoa Kỳ, được thành lập năm 1948 và tập trung vào các giải pháp đo kiểm, bảo trì, hiệu chuẩn và chẩn đoán cho lĩnh vực điện – điện tử và công nghiệp. Sản phẩm FLUKE 773 được giới thiệu tại đây có xuất xứ Trung Quốc.

2. Ưu điểm và tính năng nổi bật của FLUKE 773

Đo vòng 4–20 mA mà không cần ngắt mạch

Ưu thế quan trọng nhất của FLUKE 773 là đo dòng 4–20 mA không cần phá vòng tín hiệu. Kỹ thuật viên chỉ cần kẹp ngàm quanh một dây dẫn cách điện của vòng dòng. Cách đo này hạn chế thao tác tháo đầu dây, rút terminal hoặc đấu đồng hồ nối tiếp, nhờ đó giảm thời gian kiểm tra và tránh làm gián đoạn quá trình sản xuất.

Độ phân giải phù hợp cho tín hiệu quá trình

Ở dải dòng thấp, thiết bị cung cấp độ phân giải 0,01 mA, phù hợp để kiểm tra tín hiệu điều khiển tiêu chuẩn 4–20 mA. Màn hình có thể đồng thời thể hiện giá trị mA và tỷ lệ phần trăm của dải 4–20 mA, giúp người vận hành nhanh chóng liên hệ giá trị dòng với mức 0–100% của biến quá trình.

Tích hợp chức năng calibrator vòng dòng

Ngoài phép đo bằng ngàm, FLUKE 773 có thể phát và mô phỏng tín hiệu 0–24 mA DC. Thiết bị hỗ trợ kiểm tra ngõ vào analog, bộ chuyển đổi I/P, bộ định vị van và nhiều thiết bị nhận tín hiệu dòng khác mà không cần mang thêm một bộ phát dòng riêng.

Cấp nguồn vòng 24 V và hỗ trợ HART

Chức năng nguồn vòng 24 V DC cho phép cấp nguồn cho transmitter trong quá trình kiểm tra đồng thời đo tín hiệu mA. Thiết bị còn có điện trở HART 250 Ω có thể kích hoạt, thuận tiện khi làm việc với các vòng điều khiển sử dụng giao tiếp HART phù hợp.

Đo và phát điện áp DC

Riêng FLUKE 773 có khả năng đo điện áp DC đến 30 V và phát điện áp DC đến 10 V. Chức năng này hữu ích khi kiểm tra nguồn 24 VDC, tín hiệu 1–5 V, 0–10 V hoặc các ngõ vào/ra điện áp của hệ thống điều khiển.

Ngàm đo tháo rời cho tủ điện chật hẹp

Cụm ngàm có thể tách khỏi thân máy và sử dụng như một đầu đo từ xa qua cáp nối. Thiết kế này giúp kỹ thuật viên tiếp cận dây tín hiệu nằm sâu bên trong tủ điều khiển, trong khi thân máy vẫn được giữ ở vị trí thuận tiện để quan sát màn hình.

Các tiện ích phục vụ bảo trì hiện trường

• Hiển thị đồng thời giá trị mA và phần trăm dải 4–20 mA.
• Chức năng HOLD giữ kết quả trên màn hình.
• Đèn nền màn hình và đèn LED chiếu sáng khu vực đo.
• Chức năng CLAMP ZERO để bù điểm không trước khi đo dòng bằng ngàm.
• Phát tín hiệu theo dạng ramp tự động hoặc các bước 25% để kiểm tra đáp ứng hệ thống.
• Tự động tắt nguồn và tự động tắt đèn nền nhằm tiết kiệm pin.

Thông số kỹ thuật chính

Thông số	Giá trị
Đo dòng bằng ngàm	0–20,99 mA và 21,0–100,0 mA DC
Độ chính xác đo ngàm 0–20,99 mA	0,2% + 5 counts
Độ chính xác đo ngàm 21,0–100,0 mA	1% + 5 counts
Đo dòng nối tiếp qua jack	0–24,00 mA; 0,2% + 2 counts
Phát dòng DC	0–24,00 mA; 0,2% + 2 counts; tối đa 24 mA vào tải 1000 Ω
Mô phỏng dòng DC	0–24,00 mA; 0,2% + 2 counts; điện áp tối đa 50 V DC
Nguồn vòng	24 V DC
Phát điện áp DC	0–10,00 V DC; 0,2% + 2 counts; dòng tải tối đa 2 mA
Đo điện áp DC	0–30,00 V DC; 0,2% + 2 counts
Đường kính dây đo tối đa bằng ngàm	4,5 mm
Nguồn nuôi thiết bị	4 pin AA 1,5 V alkaline IEC LR6
Thời lượng hoạt động tham chiếu	Khoảng 12 giờ khi phát 12 mA vào tải 500 Ω
Nhiệt độ hoạt động	-10 °C đến 50 °C
Cấp bảo vệ	IP40
Khối lượng	Khoảng 410 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 773

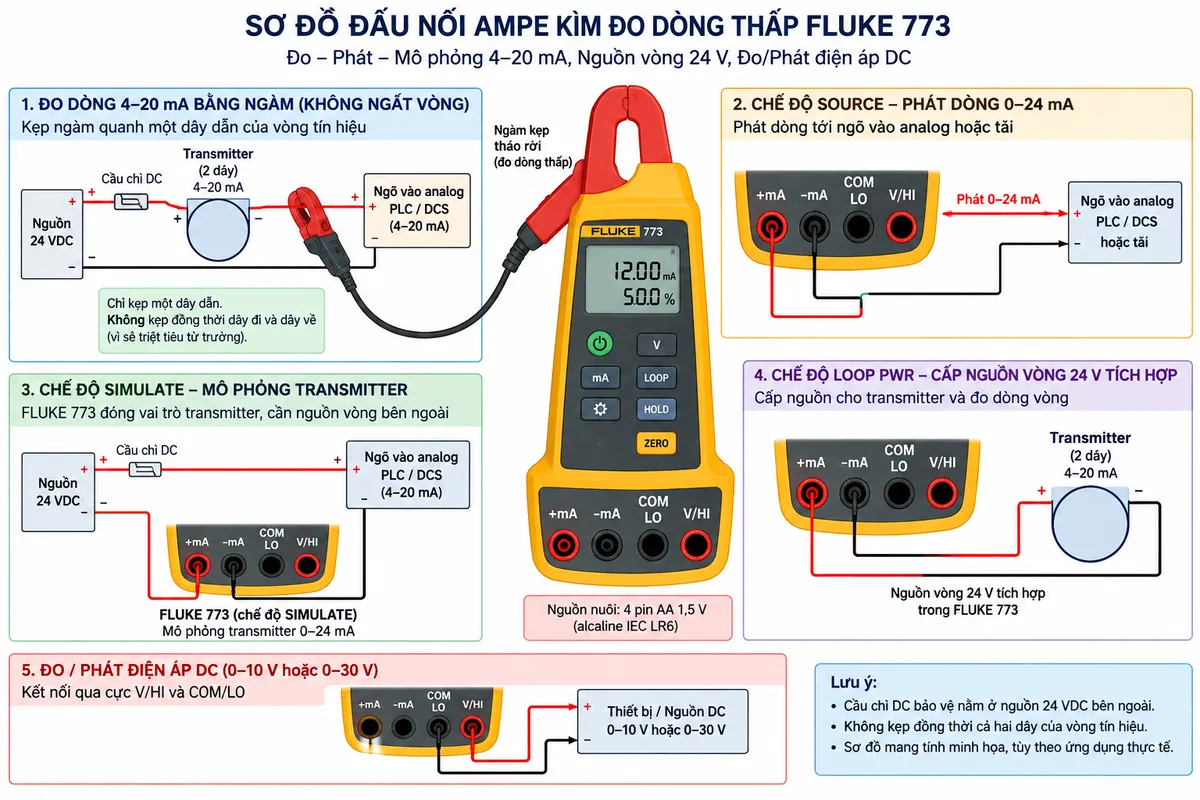

Kết nối FLUKE 773 với vòng tín hiệu công nghiệp

Khi thực hiện đo mA bằng ngàm, ngàm của FLUKE 773 được đặt quanh duy nhất một dây dẫn cách điện của vòng tín hiệu. Không kẹp đồng thời cả dây đi và dây về vì từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau. Trước khi đo cần thực hiện CLAMP ZERO theo hướng dẫn của nhà sản xuất.

Đối với phép đo trực tiếp, phát dòng, mô phỏng dòng hoặc kiểm tra điện áp, FLUKE 773 sử dụng các jack vào/ra chuyên dụng gồm cực +mA, -mA, COM/LO và V/HI. Chế độ phát dòng được sử dụng với tải thụ động; chế độ Simulate mô phỏng transmitter và cần nguồn vòng bên ngoài; còn Loop Power sử dụng nguồn 24 V tích hợp để cấp cho thiết bị trường trong quá trình thử.

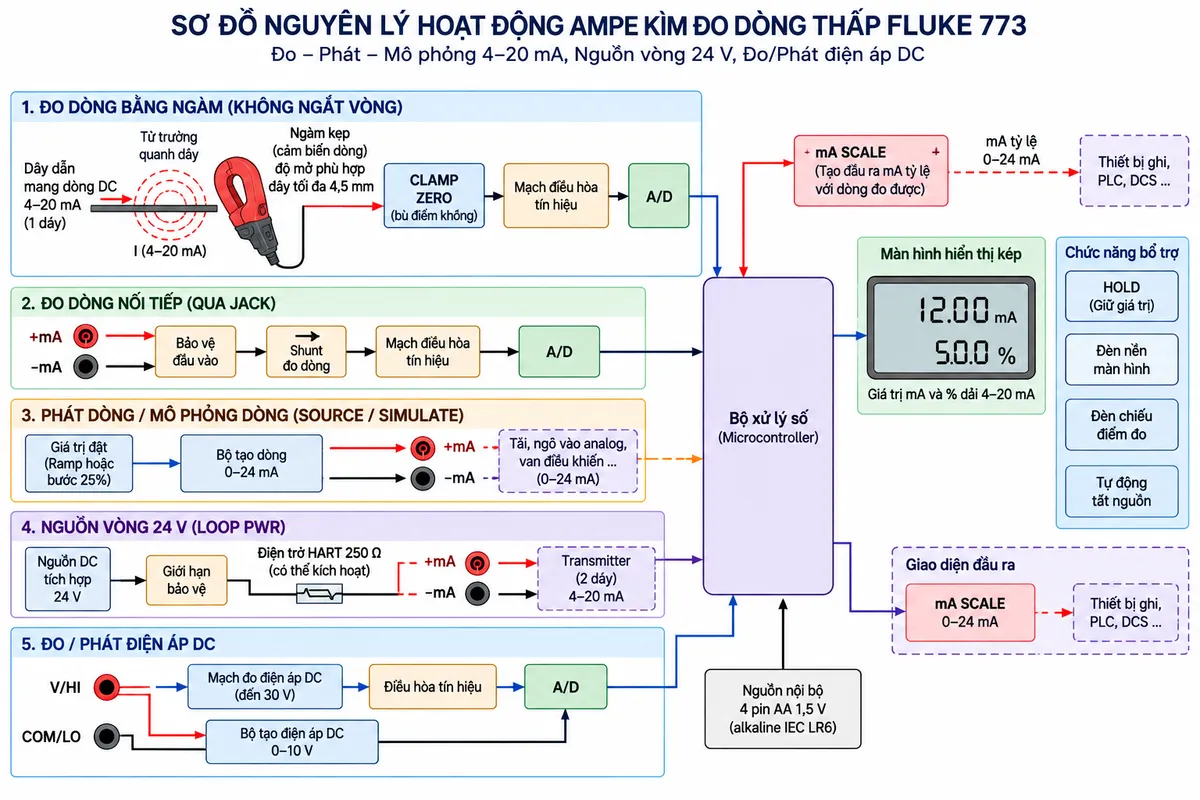

Nguyên lý đo dòng thấp bằng ngàm

Dòng DC chạy trong dây tín hiệu tạo ra từ trường xung quanh dây dẫn. Cụm cảm biến trong ngàm của FLUKE 773 phát hiện trường từ rất nhỏ này, chuyển đổi thành tín hiệu điện và đưa qua mạch điều hòa, bù điểm không, chuyển đổi số và xử lý. Kết quả cuối cùng được hiển thị dưới dạng dòng mA và có thể đồng thời quy đổi thành phần trăm của dải 4–20 mA.

Do phép đo được thực hiện thông qua từ trường nên vòng điều khiển không phải bị mở. Đây là khác biệt quan trọng so với phương pháp sử dụng đồng hồ đo dòng nối tiếp truyền thống, đặc biệt khi cần kiểm tra nhanh nhiều loop đang vận hành.

Nguyên lý phát và mô phỏng tín hiệu mA

Trong chế độ Source, mạch nguồn dòng bên trong FLUKE 773 tạo ra giá trị dòng DC theo mức do người dùng cài đặt rồi đưa tới tải cần kiểm tra. Trong chế độ Simulate, thiết bị thay thế vai trò của một transmitter hai dây và điều chỉnh dòng của vòng đang được cấp nguồn từ bên ngoài. Người dùng có thể thay đổi tín hiệu bằng các bước phần trăm hoặc sử dụng chế độ ramp để quan sát toàn bộ phản ứng của ngõ vào điều khiển.

Nguyên lý cấp nguồn vòng và kiểm tra transmitter

Ở chế độ Loop Power 24 V, nguồn DC tích hợp của thiết bị cấp năng lượng cho transmitter đồng thời mạch đo giám sát dòng do transmitter tạo ra. Chức năng này đặc biệt hữu ích khi kiểm tra thiết bị trường tại bàn bảo trì hoặc tại vị trí chưa có sẵn nguồn vòng.

Nguyên lý đo và phát tín hiệu điện áp

Ở chế độ VDC Measure, tín hiệu điện áp từ cặp V/HI và COM/LO đi qua mạch bảo vệ và điều hòa đầu vào trước khi được chuyển đổi số để hiển thị. Khi chọn VDC Source, bộ tạo điện áp bên trong cung cấp mức DC điều chỉnh được tới thiết bị nhận tín hiệu. Khả năng này cho phép kiểm tra nguồn DC, ngõ vào điện áp và các vòng điều khiển sử dụng tín hiệu 1–5 V hoặc 0–10 V.

Chức năng mA Scale và mA IN/OUT

FLUKE 773 có thể tạo ra tín hiệu mA tỷ lệ với dòng đo được bằng ngàm, cho phép đưa tín hiệu này sang một thiết bị ghi hoặc thiết bị đo khác mà không phải ngắt vòng gốc. Chế độ mA IN/OUT còn cho phép đồng thời phát một tín hiệu mA tới thiết bị và đo dòng đầu ra bằng ngàm, hữu ích khi kiểm tra van điều khiển, bộ cách ly hoặc các bộ chuyển đổi tín hiệu.

Ứng dụng điển hình

• Kiểm tra và xử lý sự cố vòng tín hiệu 4–20 mA trong nhà máy.
• Kiểm tra transmitter áp suất, lưu lượng, mức, nhiệt độ và các transmitter quá trình khác.
• Kiểm tra ngõ vào và ngõ ra analog của PLC, DCS hoặc bộ điều khiển quá trình.
• Phát tín hiệu để thử bộ định vị van, van điều khiển và bộ chuyển đổi I/P.
• Kiểm tra bộ cách ly, bộ chuyển đổi và bộ chia tín hiệu mA.
• Kiểm tra hệ thống cũ sử dụng tín hiệu dòng cao hơn 20 mA trong phạm vi đo của ngàm.
• Kiểm tra nguồn 24 VDC và các thiết bị sử dụng tín hiệu điện áp 1–5 V hoặc 0–10 V.
• Thực hiện kiểm tra loop tại hiện trường mà không cần dừng quá trình chỉ để mắc đồng hồ nối tiếp.

4. Cam kết và nơi mua FLUKE 773 chính hãng

Khi lựa chọn thiết bị cho công tác bảo trì và hiệu chuẩn vòng tín hiệu, khách hàng nên xác định đúng FLUKE 773 chính hãng, đúng model và cấu hình phụ kiện để khai thác đầy đủ các chức năng đo ngàm, source/simulate mA, nguồn vòng 24 V và đo/phát điện áp DC.

Để được tư vấn lựa chọn, báo giá và đặt mua Ampe kìm đo dòng thấp FLUKE 773, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hướng tới cung cấp sản phẩm chính hãng, thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn thiết bị phù hợp với ứng dụng đo kiểm, bảo trì và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

FLUKE 773 có đo được tín hiệu 4–20 mA mà không phải tháo dây không?

Có. FLUKE 773 đo 4–20 mA không ngắt vòng bằng cách kẹp ngàm quanh một dây dẫn cách điện của vòng dòng. Đây là chức năng cốt lõi giúp kỹ thuật viên kiểm tra tín hiệu khi hệ thống vẫn đang hoạt động.

Khi đo bằng ngàm có được kẹp cả hai dây của vòng 4–20 mA không?

Không. Ngàm cần kẹp quanh một dây dẫn duy nhất. Nếu đồng thời đưa cả dây đi và dây về qua ngàm, từ trường do hai dòng ngược chiều tạo ra có thể triệt tiêu nhau và làm phép đo không phản ánh đúng dòng vòng.

FLUKE 773 có thể phát tín hiệu 4–20 mA không?

Có. Thiết bị hỗ trợ phát dòng và mô phỏng dòng 0–24 mA DC. Vì vậy FLUKE 773 có thể dùng để thử ngõ vào analog, van điều khiển, bộ chuyển đổi I/P hoặc các thiết bị nhận tín hiệu dòng.

FLUKE 773 có cấp được nguồn 24 V cho transmitter không?

Có. Chế độ Loop Power cung cấp nguồn vòng 24 V DC để cấp cho transmitter trong khi thiết bị thực hiện phép đo dòng, phù hợp cho kiểm tra transmitter tại hiện trường hoặc trên bàn bảo trì.

FLUKE 773 có đo và phát điện áp 0–10 V không?

Thiết bị có thể phát điện áp DC từ 0 đến 10 V và đo điện áp DC đến 30 V. Nhờ đó, ngoài vòng dòng mA, FLUKE 773 còn có thể hỗ trợ kiểm tra nhiều hệ thống điều khiển sử dụng tín hiệu điện áp.

FLUKE 773 khác ampe kìm điện thông thường ở điểm nào?

Ampe kìm điện thông thường chủ yếu được thiết kế để đo dòng tải ở mức ampere. FLUKE 773 là ampe kìm miliamp chuyên cho điều khiển quá trình, có độ phân giải phù hợp với tín hiệu 4–20 mA và bổ sung các chức năng hiệu chuẩn như source, simulate, nguồn vòng 24 V và phát điện áp DC.

Chế độ Source và Simulate trên FLUKE 773 khác nhau như thế nào?

Ở chế độ Source, FLUKE 773 chủ động tạo dòng để cấp cho một mạch hoặc tải thụ động. Ở chế độ Simulate, thiết bị đóng vai trò tương tự transmitter hai dây và điều chỉnh dòng trong một vòng đã có nguồn cấp từ bên ngoài.

FLUKE 773 có phù hợp để kiểm tra PLC và DCS không?

Có. Thiết bị có thể đo tín hiệu từ ngõ ra, phát hoặc mô phỏng mA để kiểm tra ngõ vào analog, đồng thời hỗ trợ tín hiệu điện áp DC. Vì vậy sản phẩm phù hợp cho kỹ thuật viên bảo trì hệ thống PLC, DCS và thiết bị đo lường quá trình.
