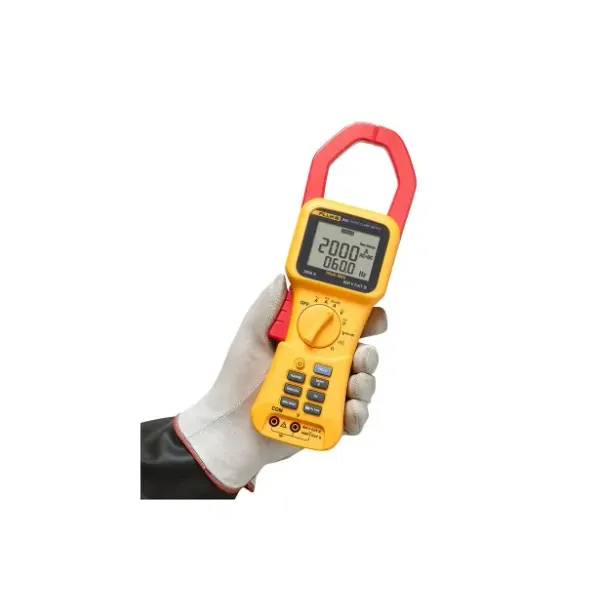

Ampe kìm AC/DC True-rms FLUKE 355

Ampe kìm AC/DC True-rms FLUKE 355 – đo dòng lớn đến 2000 A

Ampe kìm AC/DC True-rms FLUKE 355 là thiết bị đo điện chuyên nghiệp dành cho các ứng dụng dòng điện lớn trong hệ thống điện công nghiệp, bảo trì nhà máy, động cơ, tủ phân phối và hệ thống truyền động. Thiết bị cho phép đo dòng bằng phương pháp kẹp mà không cần ngắt dây dẫn, đồng thời tích hợp các chức năng đo điện áp, điện trở, thông mạch và tần số để phục vụ nhiều công việc kiểm tra điện bằng một dụng cụ duy nhất.

FLUKE 355 nổi bật với khả năng đo dòng DC đến 2000 A, dòng AC đến 1400 A rms và chế độ AC+DC True-rms dành cho tín hiệu có đồng thời thành phần xoay chiều và một chiều. Hàm kẹp rộng 58 mm phù hợp với dây dẫn có tiết diện lớn hoặc nhiều dây dẫn mang dòng cùng chiều trong những ứng dụng dòng cao.

Nguồn gốc thương hiệu Fluke

Fluke là thương hiệu thiết bị đo của Hoa Kỳ, được thành lập từ năm 1948 và có trụ sở tại Everett, Washington. Hãng tập trung phát triển các dụng cụ đo, kiểm tra và chẩn đoán phục vụ kỹ thuật điện, điện tử, bảo trì công nghiệp, đo lường và kiểm soát quá trình. FLUKE 355 thuộc dòng ampe kìm công suất lớn của hãng và sản phẩm có xuất xứ Trung Quốc.

Ưu điểm và tính năng nổi bật của FLUKE 355

Ưu điểm quan trọng của ampe kìm True-rms 2000 A này là khả năng thực hiện phép đo trên hệ thống dòng lớn trong khi vẫn giữ cách thao tác kẹp dòng thuận tiện. Công nghệ True-rms giúp thiết bị phù hợp hơn với các dạng sóng không thuần sin thường gặp trong tải công nghiệp hiện đại.

• Đo dòng AC, DC và AC+DC, hỗ trợ các ứng dụng có dòng điện lớn đến 2000 A tùy chế độ đo.
• Hàm kẹp rộng 58 mm, thuận tiện khi thao tác trên dây dẫn lớn thường gặp trong hệ thống phân phối điện và thiết bị công suất.
• Đo dòng khởi động INRUSH để ghi nhận dòng tăng vọt khi động cơ hoặc tải cảm ứng bắt đầu hoạt động.
• Tích hợp bộ lọc thông thấp giúp giảm ảnh hưởng của nhiễu tần số cao từ bộ điều khiển tốc độ động cơ ASD hoặc biến tần VFD.
• Đo điện áp AC, DC và AC+DC bằng que đo qua hai cổng COM và V.
• Đo điện trở đến 400 kΩ và kiểm tra thông mạch bằng âm báo.
• Đo tần số đến 1 kHz, hữu ích khi kiểm tra nguồn, động cơ và hệ thống điều khiển.
• Chức năng MIN/MAX/AVG hỗ trợ theo dõi giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình đo.
• HOLD giữ kết quả trên màn hình; ZERO thiết lập điểm chuẩn cho phép đo dòng DC và AC+DC.
• Màn hình có đèn nền, hỗ trợ quan sát trong tủ điện hoặc khu vực thiếu sáng.
• Cho phép chọn dải tự động hoặc chuyển sang dải đo thủ công bằng chức năng RANGE.
• Tự động tắt nguồn sau thời gian không thao tác để tiết kiệm pin, ngoại trừ một số chế độ hoạt động như MIN/MAX.
• Đạt cấp đo an toàn CAT IV 600 V và CAT III 1000 V theo thông số của nhà sản xuất.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng AC	40 A / 400 A / 1400 A rms
Dòng DC	40 A / 400 A / 2000 A
Đo AC+DC True-rms	Hỗ trợ đo thành phần AC+DC; dòng đến 2000 A theo chế độ tương ứng
Điện áp AC	4 V / 40 V / 400 V / 600 V rms
Điện áp DC	4 V / 40 V / 400 V / 1000 V
Điện trở	400 Ω / 4 kΩ / 40 kΩ / 400 kΩ
Thông mạch	Âm báo bật ở ≤ 30 Ω; tắt ở ≥ 100 Ω
Tần số	5,0 Hz đến 1 kHz
Độ mở hàm kẹp	58 mm
Nguồn cấp	6 pin AA 1,5 V NEDA 15A hoặc IEC LR6
Thời lượng pin điển hình	Khoảng 100 giờ khi tắt đèn nền
Cấp an toàn	IEC 61010-2-032; CAT IV 600 V, CAT III 1000 V
Cấp bảo vệ	IP42, sử dụng trong nhà
Kích thước	300 x 98 x 52 mm
Khối lượng	0,814 kg

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 355

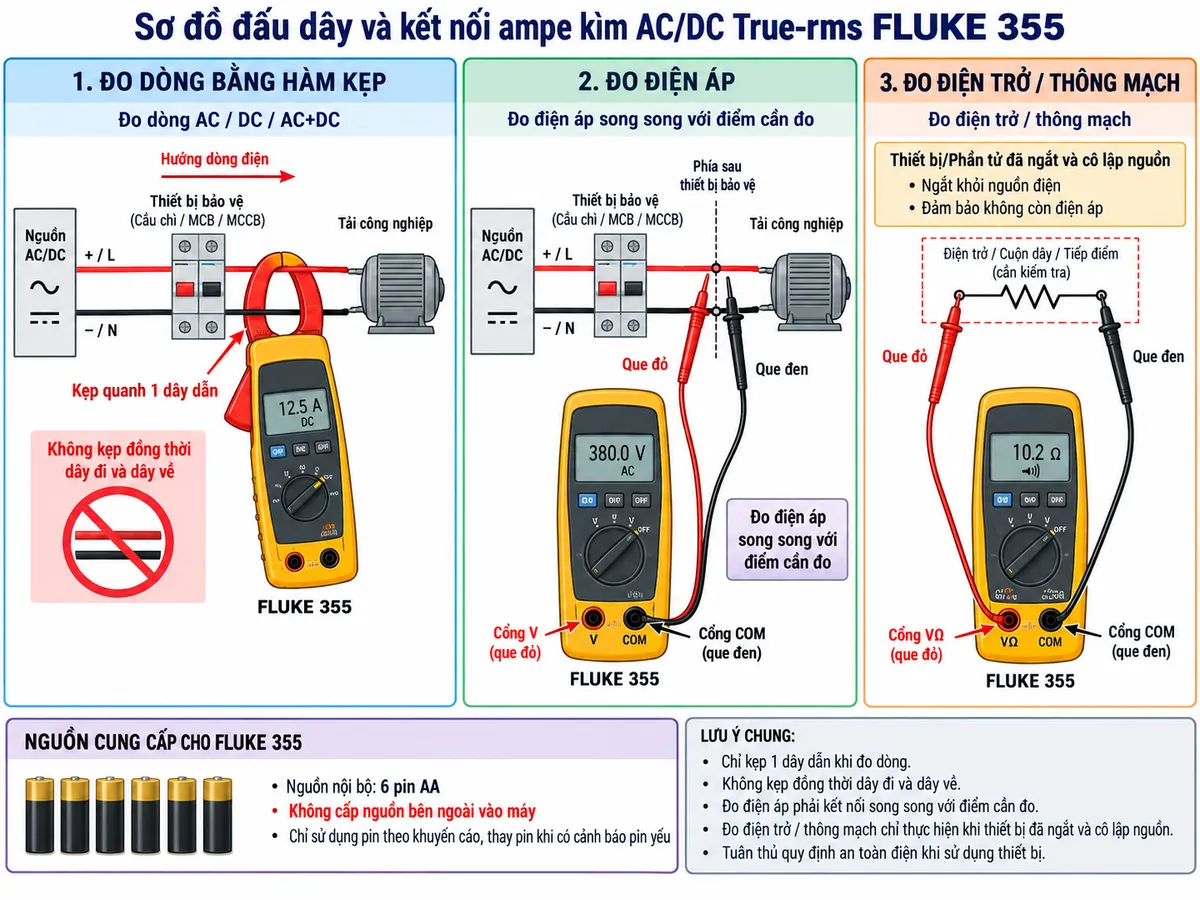

Kết nối khi đo dòng, điện áp, điện trở và thông mạch

Khi đo dòng điện, ampe kìm AC/DC FLUKE 355 sử dụng hàm kẹp để cảm nhận từ trường sinh ra xung quanh dây dẫn. Người vận hành mở hàm kẹp, đưa dây dẫn cần đo vào giữa hàm rồi đóng hoàn toàn hàm kẹp. Khi các dòng điện trong dây có chiều ngược nhau, chỉ nên kẹp một dây dẫn tại một thời điểm để tránh các từ trường triệt tiêu làm sai kết quả.

Khi đo điện áp, que đen được kết nối với cổng COM và que đỏ với cổng V, sau đó hai que đo được đặt song song với hai điểm cần kiểm tra. Đối với phép đo điện trở hoặc thông mạch, mạch cần được ngắt nguồn trước khi kết nối que đo. Các phép đo phải tuân thủ giới hạn điện áp, cấp CAT và quy trình an toàn điện phù hợp với hệ thống đang kiểm tra.

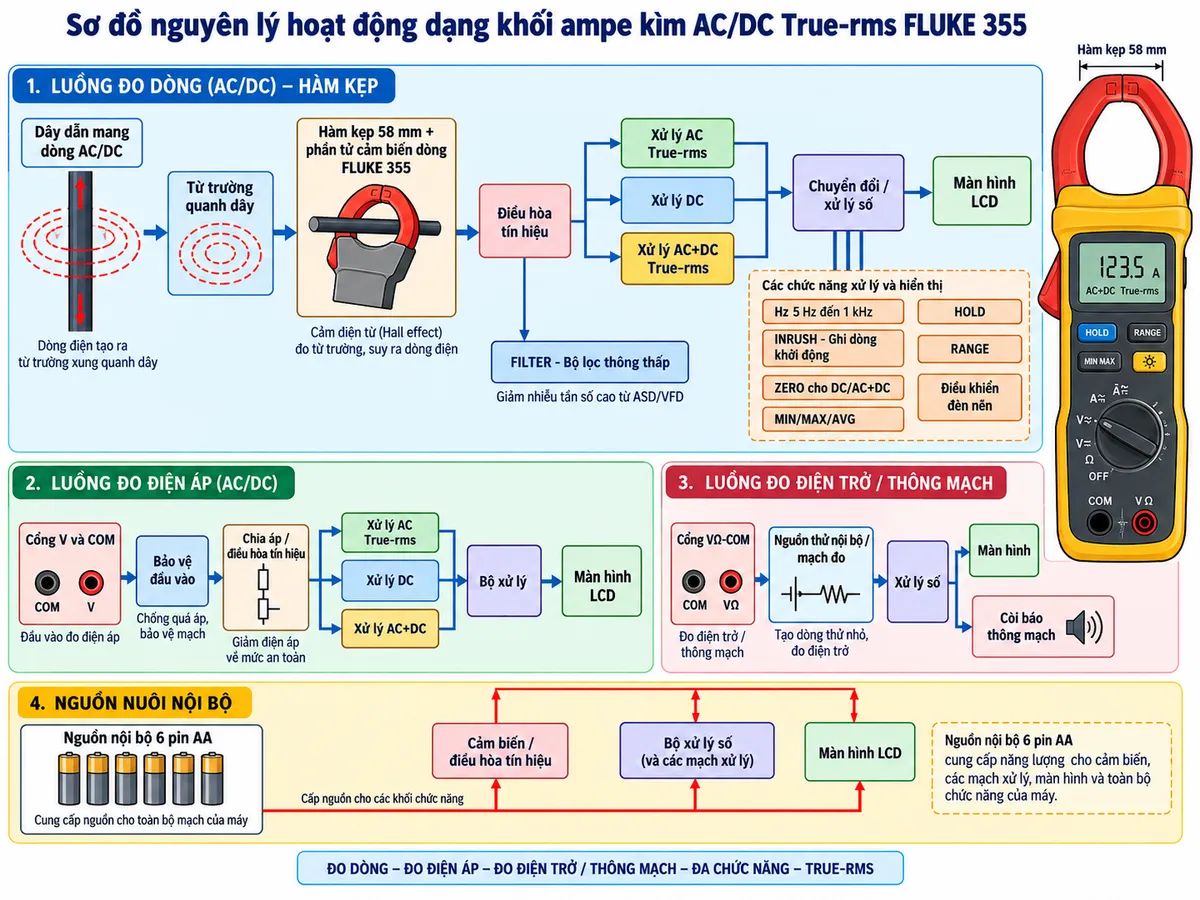

Nguyên lý đo dòng AC, DC và AC+DC True-rms

Dòng điện chạy qua dây dẫn tạo ra từ trường xung quanh dây. Hàm kẹp và phần tử cảm nhận dòng của FLUKE 355 thu nhận đại lượng này rồi biến đổi thành tín hiệu điện tỷ lệ với dòng cần đo. Tín hiệu sau đó được điều hòa, xử lý theo chế độ AC, DC hoặc AC+DC True-rms, chuyển đổi sang dữ liệu số và hiển thị trên màn hình.

Khả năng True-rms đặc biệt hữu ích trong môi trường công nghiệp có tải phi tuyến, bộ điều khiển công suất hoặc thiết bị điện tử công suất, nơi dạng sóng có thể bị méo và không còn là hình sin lý tưởng. Khi đo DC hoặc AC+DC, chức năng ZERO cho phép thiết lập đường cơ sở trước khi thực hiện phép đo.

Bộ lọc thông thấp và đo trên hệ thống VFD

FLUKE 355 có bộ lọc thông thấp FILTER nhằm giảm nhiễu tần số cao, đặc biệt hữu ích khi kiểm tra các tải được điều khiển bởi ASD hoặc VFD. Khi bộ lọc được kích hoạt, thành phần nhiễu tần số cao được hạn chế trước khi tín hiệu đi tới khối xử lý đo, nhờ đó kết quả có thể ổn định hơn trong những môi trường điện có nhiều nhiễu chuyển mạch.

Đo dòng khởi động INRUSH

Chế độ INRUSH được thiết kế để ghi nhận dòng tăng cao trong thời điểm thiết bị điện vừa đóng nguồn. Khi kiểm tra động cơ hoặc tải cảm ứng, người dùng đặt hàm kẹp quanh dây cấp nguồn khi hệ thống đang tắt, chọn chức năng đo dòng thích hợp, kích hoạt INRUSH rồi khởi động tải. Máy sẽ ghi nhận giá trị dòng khởi động để hỗ trợ đánh giá tình trạng tải, thiết bị bảo vệ và quá trình khởi động động cơ.

Đo điện áp, điện trở, thông mạch và tần số

Ngoài đo dòng bằng hàm kẹp, model này còn hoạt động như một thiết bị đo điện đa chức năng. Cổng V và COM tiếp nhận tín hiệu từ que đo để thực hiện phép đo điện áp AC, DC hoặc AC+DC. Khi chuyển sang chế độ điện trở, máy sử dụng mạch đo nội bộ để xác định điện trở của phần tử đã được cô lập khỏi nguồn; chế độ thông mạch phát âm báo khi điện trở nằm trong ngưỡng quy định.

Ở phép đo AC hoặc AC+DC phù hợp, chức năng Hz cho phép quan sát tần số từ 5 Hz đến 1 kHz trên phần hiển thị tần số. MIN/MAX/AVG giúp kỹ thuật viên quan sát sự thay đổi của tín hiệu trong một khoảng thời gian thay vì chỉ dựa vào một kết quả tức thời.

Ứng dụng thực tế

Ampe kìm dòng lớn FLUKE 355 phù hợp với kỹ thuật viên bảo trì điện, nhà thầu điện, đơn vị dịch vụ công nghiệp và các công việc kiểm tra hệ thống điện công suất cao. Máy có thể được sử dụng để kiểm tra dòng tải của động cơ, đường cáp công suất lớn, tủ phân phối, máy phát, hệ thống UPS, tải cảm ứng và các hệ thống sử dụng bộ truyền động biến tần.

• Kiểm tra dòng tải AC hoặc DC trên hệ thống điện công nghiệp.
• Đo và phân tích dòng khởi động của động cơ hoặc tải cảm ứng.
• Kiểm tra điện áp tại tủ điện, nguồn cấp và thiết bị công suất.
• Đánh giá tần số nguồn hoặc tín hiệu điện trong quá trình chẩn đoán sự cố.
• Kiểm tra điện trở và thông mạch khi bảo trì dây dẫn, tiếp điểm và linh kiện đã được cô lập nguồn.
• Theo dõi MIN/MAX/AVG để phát hiện sự thay đổi của dòng, điện áp hoặc tần số trong quá trình vận hành.

Cam kết và nơi mua Ampe kìm FLUKE 355 chính hãng

Khi lựa chọn FLUKE 355 chính hãng, người dùng nên đặc biệt chú ý đến đúng model, phụ kiện đi kèm, thông số an toàn và nguồn gốc sản phẩm để đảm bảo thiết bị đáp ứng yêu cầu đo dòng lớn trong môi trường công nghiệp.

Quý khách có nhu cầu mua Ampe kìm AC/DC True-rms FLUKE 355, tư vấn lựa chọn thiết bị đo Fluke hoặc kiểm tra cấu hình sản phẩm phù hợp với hệ thống điện thực tế có thể liên hệ trực tiếp thietbicodien để được hỗ trợ và đặt mua hàng chính hãng.

Câu hỏi thường gặp (FAQ)

FLUKE 355 đo được dòng điện tối đa bao nhiêu?

FLUKE 355 đo dòng DC đến 2000 A; đối với dòng AC, dải đo đạt đến 1400 A rms. Thiết bị đồng thời hỗ trợ chế độ AC+DC True-rms cho các tín hiệu có cả thành phần AC và DC.

FLUKE 355 có đo được điện áp không?

Có. FLUKE 355 có cổng V và COM dành cho que đo, hỗ trợ đo điện áp AC, DC và AC+DC. Dải điện áp AC đạt đến 600 V rms và dải DC đạt đến 1000 V theo thông số của nhà sản xuất.

True-rms trên FLUKE 355 có tác dụng gì?

True-rms cho phép thiết bị xác định giá trị hiệu dụng của tín hiệu AC chính xác hơn khi dạng sóng bị méo hoặc không phải hình sin thuần. Đây là đặc tính hữu ích khi đo các tải điện tử công suất, hệ thống điều khiển động cơ và nhiều tải phi tuyến trong công nghiệp.

FLUKE 355 có phù hợp để kiểm tra động cơ dùng biến tần không?

Có thể sử dụng FLUKE 355 trong nhiều công việc kiểm tra liên quan đến động cơ và hệ thống VFD. Máy được trang bị bộ lọc thông thấp để giảm nhiễu tần số cao từ ASD hoặc VFD, đồng thời có chức năng đo tần số và ghi nhận dòng khởi động.

Chức năng INRUSH của FLUKE 355 dùng để làm gì?

INRUSH dùng để ghi nhận dòng điện tăng vọt khi một thiết bị vừa được cấp nguồn. Chức năng này đặc biệt hữu ích khi kiểm tra dòng khởi động của động cơ và các tải có tính cảm.

FLUKE 355 có đo điện trở và thông mạch không?

Có. Máy đo điện trở đến 400 kΩ và có âm báo kiểm tra thông mạch. Khi thực hiện các phép đo này, phần mạch hoặc linh kiện cần kiểm tra phải được ngắt và cô lập khỏi nguồn điện.

Độ mở hàm kẹp của FLUKE 355 là bao nhiêu?

Hàm kẹp có kích thước 58 mm, giúp thiết bị phù hợp với các dây dẫn lớn thường gặp trong tủ phân phối, hệ thống công nghiệp và những ứng dụng dòng điện cao.

FLUKE 355 đạt cấp an toàn đo lường nào?

Thiết bị có định mức CAT IV 600 V và CAT III 1000 V theo IEC 61010-2-032. Người sử dụng vẫn phải tuân thủ đầy đủ quy trình an toàn điện, phạm vi đo và giới hạn của phụ kiện khi thực hiện phép đo.
