Ampe kìm đo dòng AC/DC FLUKE 303

Ampe kìm đo dòng AC/DC FLUKE 303 – Giới thiệu và nguồn gốc thương hiệu

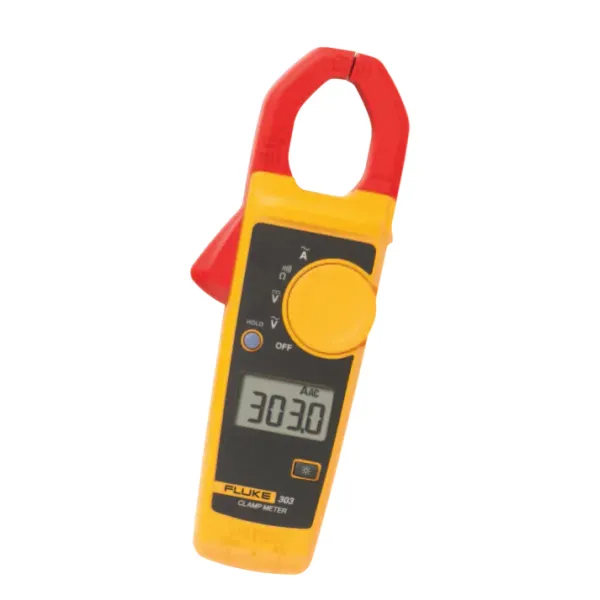

Ampe kìm FLUKE 303 là thiết bị đo điện cầm tay nhỏ gọn thuộc dòng clamp meter của Fluke, thương hiệu thiết bị đo lường chuyên nghiệp được thành lập tại Hoa Kỳ từ năm 1948. Sản phẩm phù hợp cho kỹ thuật viên điện, bảo trì nhà máy, tủ điện, hệ thống phân phối và các công việc kiểm tra điện dân dụng hoặc công nghiệp.

Cần lưu ý về cách gọi sản phẩm: theo tài liệu kỹ thuật chính hãng, FLUKE 303 đo dòng điện AC bằng ngàm kẹp, đồng thời đo được điện áp AC và DC bằng que đo. Thiết bị không có chức năng đo dòng DC qua ngàm. Vì vậy, cụm “AC/DC” ở tên sản phẩm nên được hiểu chính xác là khả năng đo điện áp AC/DC, còn chức năng đo dòng bằng kìm là dòng AC.

Sản phẩm có xuất xứ Trung Quốc theo thông tin sản phẩm, sử dụng thiết kế nhỏ gọn, ngàm mở 30 mm và màn hình có đèn nền để đáp ứng công việc kiểm tra điện thường ngày trong môi trường bảo trì và công nghiệp.

Ưu điểm và tính năng nổi bật của FLUKE 303

Điểm nổi bật của ampe kìm đo dòng AC 600 A FLUKE 303 là khả năng kết hợp phép đo dòng không cần ngắt dây với các phép đo điện áp, điện trở và thông mạch. Thiết kế này giúp kỹ thuật viên có thể thực hiện nhiều bước kiểm tra cơ bản chỉ với một thiết bị.

• Đo dòng điện AC qua ngàm với phạm vi đến 600,0 A.
• Ngàm kẹp có độ mở 30 mm, phù hợp với nhiều dây dẫn và vị trí đo trong tủ điện.
• Đo điện áp AC và DC đến 600,0 V bằng que đo.
• Đo điện trở với hai thang 400,0 Ω và 4000 Ω.
• Kiểm tra thông mạch bằng còi báo, thuận tiện khi kiểm tra dây dẫn và tiếp điểm.
• Có chức năng Data Hold để giữ giá trị đang hiển thị.
• Màn hình có đèn nền giúp đọc kết quả trong tủ điện hoặc khu vực thiếu sáng.
• Định mức an toàn CAT III 600 V và CAT IV 300 V, phù hợp với nhiều phép đo trên hệ thống phân phối điện hạ áp khi sử dụng đúng quy trình an toàn.
• Thiết kế gọn nhẹ, thuận tiện cho kỹ thuật viên mang theo khi bảo trì và xử lý sự cố.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng điện AC qua ngàm	600,0 A
Độ phân giải dòng AC	0,1 A
Độ chính xác dòng AC 45–65 Hz	1,8% ± 5 digit
Độ chính xác dòng AC 65–400 Hz	2,5% ± 5 digit
Điện áp AC	Đến 600,0 V
Độ chính xác điện áp AC	1,5% ± 5 digit, 45–400 Hz
Điện áp DC	Đến 600,0 V
Độ chính xác điện áp DC	1% ± 5 digit
Dải điện trở	400,0 Ω / 4000 Ω
Độ chính xác điện trở	1% ± 5 digit
Ngưỡng còi thông mạch	≤ 70 Ω
Độ mở ngàm	30 mm
Cấp an toàn đo lường	CAT III 600 V / CAT IV 300 V
Nguồn cấp cho thiết bị	2 pin AAA, IEC LR03
Nhiệt độ hoạt động	0 °C đến 40 °C

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 303

Đo dòng AC bằng ngàm kẹp

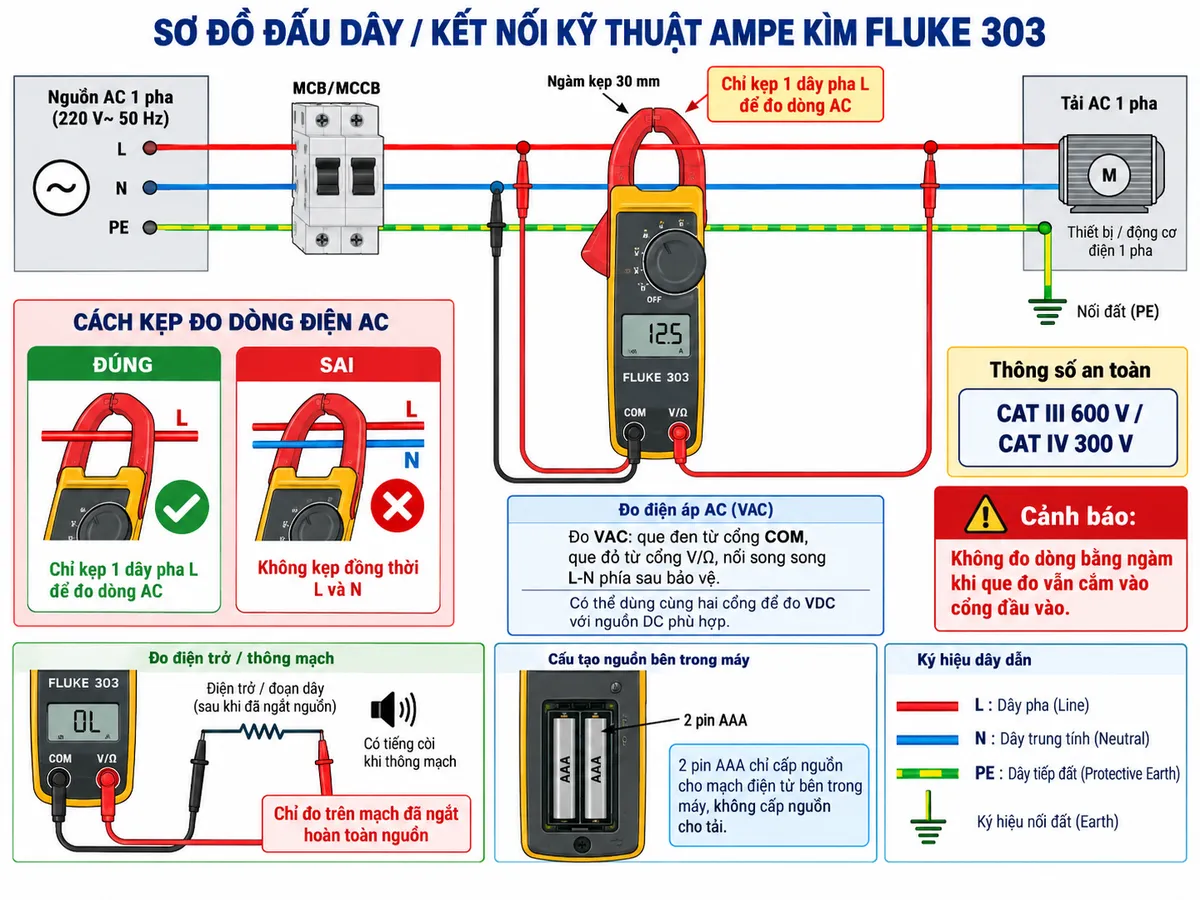

Khi đo dòng điện AC bằng ngàm kẹp, người dùng mở ngàm và kẹp quanh duy nhất một dây dẫn đang mang dòng. Dòng AC chạy qua dây tạo ra từ trường biến thiên, cảm biến bên trong ngàm thu nhận từ trường này và biến đổi thành tín hiệu điện. Mạch đo bên trong tiếp tục điều hòa, xử lý và chuyển đổi tín hiệu để hiển thị giá trị dòng điện trên màn hình.

Không nên kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch khi muốn đo dòng tải, vì từ trường do hai dòng ngược chiều có thể triệt tiêu lẫn nhau. Khi đo dòng bằng ngàm, que đo cần được rút khỏi các cổng đầu vào theo hướng dẫn an toàn của nhà sản xuất.

Đo điện áp AC và DC

Ở chế độ đo điện áp, que đen được nối với cổng COM và que đỏ nối với cổng V/Ω. Hai que đo được đặt song song với hai điểm cần kiểm tra. Mạch bảo vệ và chia áp bên trong đưa tín hiệu về mức phù hợp, sau đó tín hiệu được xử lý theo chế độ AC hoặc DC và hiển thị trên màn hình.

Đo điện trở và kiểm tra thông mạch

Với phép đo điện trở và thông mạch, thiết bị sử dụng nguồn thử nội bộ từ pin để đưa một tín hiệu nhỏ qua linh kiện hoặc đoạn dây cần kiểm tra. Bộ xử lý xác định giá trị điện trở; khi trở kháng đủ thấp trong chế độ thông mạch, còi báo sẽ phát tín hiệu. Phép đo này phải được thực hiện trên mạch đã ngắt nguồn và xác nhận không còn điện áp.

Nguyên lý xử lý tín hiệu bên trong

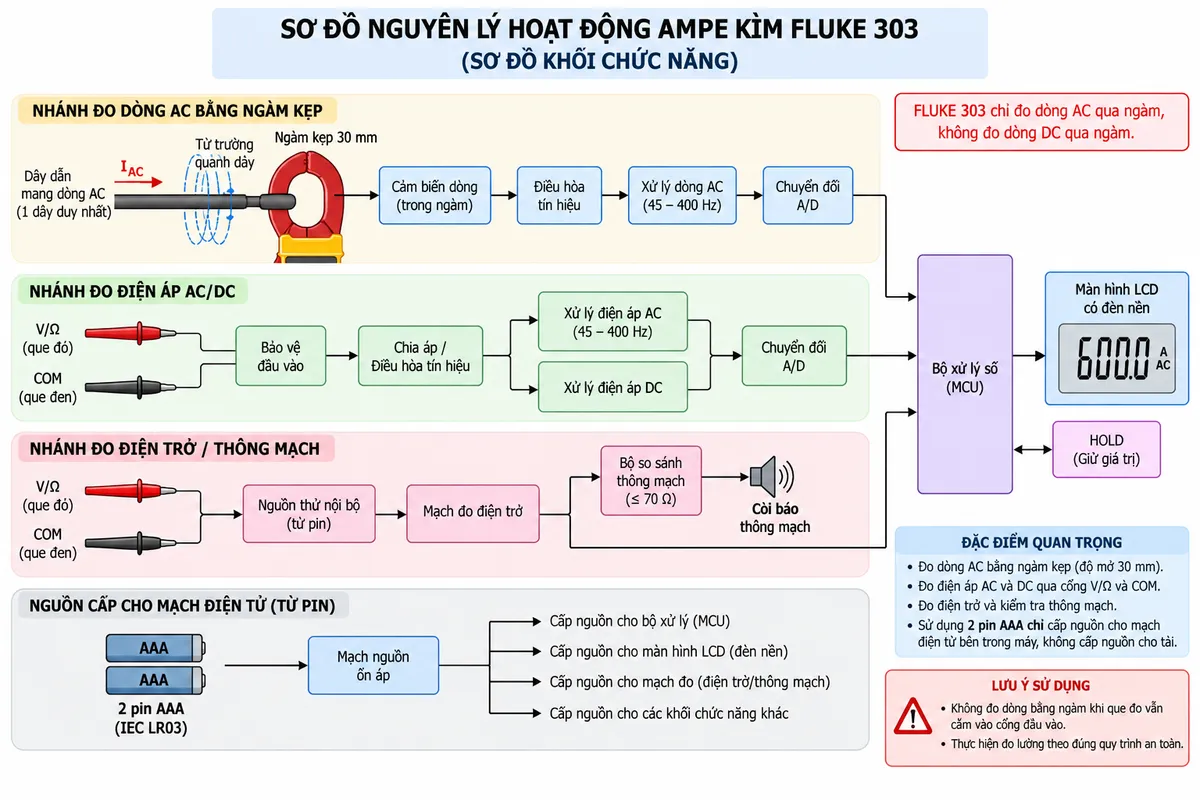

Trong chế độ đo dòng, từ trường của dây dẫn AC được cảm biến trong ngàm chuyển thành tín hiệu tỷ lệ với dòng điện. Tín hiệu này đi qua khối điều hòa, xử lý AC và chuyển đổi số trước khi đưa tới bộ xử lý và màn hình. Trong chế độ đo điện áp, tín hiệu từ cổng V/Ω và COM đi qua bảo vệ đầu vào, mạch chia áp và khối xử lý tương ứng với AC hoặc DC. Với điện trở và thông mạch, nguồn thử nội bộ kết hợp mạch đo trở kháng để xác định giá trị và điều khiển còi báo.

Chức năng Data Hold và đèn nền hỗ trợ thao tác tại hiện trường: Data Hold giữ kết quả để người dùng đọc sau khi rời vị trí đo, trong khi đèn nền giúp quan sát màn hình ở khu vực thiếu sáng.

Ứng dụng thực tế

FLUKE 303 phù hợp cho kiểm tra dòng tải của động cơ, máy bơm, quạt, máy nén, bộ gia nhiệt và các tải AC khác; kiểm tra điện áp tại tủ phân phối; xác minh nguồn cấp cho thiết bị; kiểm tra dây dẫn, cầu chì, công tắc và tiếp điểm; cũng như phục vụ bảo trì định kỳ hoặc xử lý sự cố trong hệ thống điện.

Đối với thợ điện và nhân viên bảo trì cần một thiết bị nhỏ gọn cho các phép đo điện cơ bản, khả năng đo dòng mà không phải mở mạch giúp giảm thời gian thao tác so với phương pháp đo dòng nối tiếp truyền thống.

Cam kết và nơi mua FLUKE 303 chính hãng

Khi lựa chọn ampe kìm FLUKE 303 chính hãng, người mua nên kiểm tra đúng model, phạm vi đo và phụ kiện đi kèm để tránh nhầm với các model khác trong dòng Fluke 300 Series. Đặc biệt, cần xác định rõ nhu cầu: FLUKE 303 đo dòng AC đến 600 A bằng ngàm và đo điện áp AC/DC bằng que đo, nhưng không đo dòng DC qua ngàm.

Khách hàng có nhu cầu mua FLUKE 303 phục vụ bảo trì điện, tủ điện và hệ thống công nghiệp có thể liên hệ thietbicodien để được tư vấn đúng sản phẩm, lựa chọn thiết bị phù hợp với yêu cầu đo và đặt mua hàng chính hãng.

Câu hỏi thường gặp (FAQ)

FLUKE 303 có đo được dòng DC bằng ngàm không?

Không. FLUKE 303 đo dòng AC bằng ngàm kẹp. Thiết bị có thể đo điện áp DC bằng que đo nhưng không có chức năng đo dòng DC qua ngàm.

FLUKE 303 đo được dòng AC tối đa bao nhiêu?

Phạm vi đo dòng AC qua ngàm của FLUKE 303 là đến 600,0 A với độ phân giải 0,1 A.

FLUKE 303 có đo được điện áp AC và DC không?

Có. Thiết bị đo được cả điện áp AC và điện áp DC đến 600,0 V thông qua cổng V/Ω và COM cùng bộ que đo phù hợp.

Độ mở ngàm của FLUKE 303 là bao nhiêu?

Ngàm kẹp có độ mở 30 mm, phù hợp với nhiều loại dây dẫn thường gặp trong công việc bảo trì điện và tủ điện.

FLUKE 303 có kiểm tra thông mạch không?

Có. Thiết bị có chức năng đo điện trở và kiểm tra thông mạch bằng còi báo, với ngưỡng thông mạch được công bố là ≤70 Ω.

FLUKE 303 có phù hợp sử dụng trong tủ điện công nghiệp không?

Có thể sử dụng cho nhiều công việc trong tủ điện khi điều kiện đo nằm trong giới hạn của thiết bị. Model này có cấp đo lường CAT III 600 V và CAT IV 300 V; người sử dụng vẫn phải tuân thủ quy trình an toàn điện, sử dụng que đo và phụ kiện có cấp CAT phù hợp.

Khi đo dòng bằng FLUKE 303 có cần cắt dây hoặc ngắt mạch không?

Thông thường không cần mở mạch để đo dòng AC. Người dùng chỉ cần kẹp ngàm quanh một dây dẫn riêng lẻ đang mang dòng, nhờ đó có thể kiểm tra dòng tải mà không mắc đồng hồ nối tiếp vào mạch.

Có thể đo điện trở trên mạch đang mang điện không?

Không nên. Khi đo điện trở hoặc thông mạch, cần ngắt nguồn, cách ly mạch và xác nhận không còn điện áp trước khi nối que đo để bảo đảm an toàn và tránh làm sai kết quả đo.
