Ampe kìm đo dòng AC/DC Fluke 301D

Ampe kìm đo dòng AC/DC Fluke 301D – nhỏ gọn, đo đến 600 A

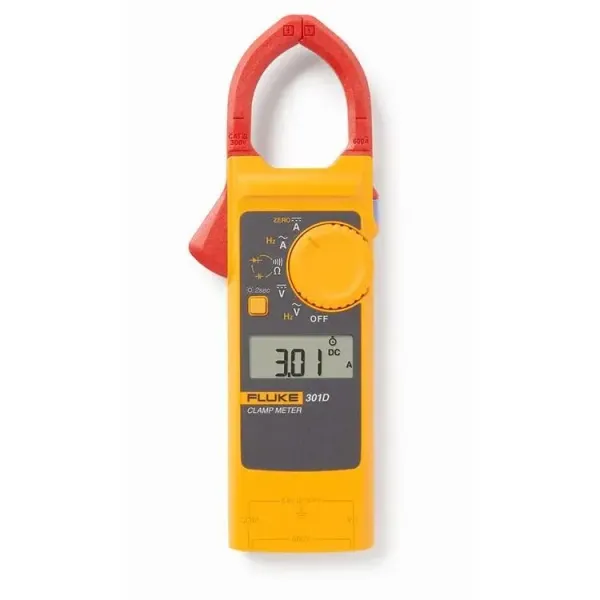

Ampe kìm đo dòng AC/DC Fluke 301D là thiết bị đo điện cầm tay thuộc dòng Blade Series của Fluke, được thiết kế cho kỹ thuật viên cần đo dòng AC và DC mà không phải ngắt dây dẫn. Máy có thân mỏng 16 mm, khối lượng khoảng 154 g và ngàm kẹp mở 34 mm, phù hợp khi thao tác trong tủ điện hoặc khu vực có mật độ dây dẫn cao.

Fluke 301D hỗ trợ nhiều phép đo trên cùng một thiết bị gồm dòng AC/DC, điện áp AC/DC, điện trở, thông mạch, tần số dòng điện, tần số điện áp, điện dung và diode. Sản phẩm mang thương hiệu Fluke của Mỹ và model được cung cấp theo thông tin xuất xứ Trung Quốc.

Khả năng đo cả dòng một chiều giúp 301D thích hợp không chỉ cho hệ thống điện công nghiệp thông thường mà còn cho các ứng dụng có nguồn DC như điện mặt trời, điện gió, xe điện, viễn thông và trung tâm dữ liệu.

Ưu điểm và tính năng nổi bật của Fluke 301D

Điểm nổi bật của Fluke 301D là sự kết hợp giữa kích thước nhỏ gọn và khả năng đo dòng AC/DC đến 600 A. Đầu ngàm có tiết diện khoảng 10 x 10 mm giúp tiếp cận các dây dẫn nằm sát nhau tốt hơn so với nhiều loại ampe kìm có ngàm lớn.

• Đo dòng AC và DC trực tiếp bằng ngàm kẹp, không cần cắt hoặc tháo dây dẫn.
• Độ phân giải dòng đạt 0,01 A ở dải thấp, thuận tiện khi kiểm tra các dòng tải nhỏ.
• Ngàm kẹp mở 34 mm, thiết kế mỏng để thao tác trong không gian hẹp.
• Đo điện áp AC/DC, điện trở, thông mạch, điện dung và kiểm tra diode bằng que đo.
• Đo được cả tần số của dòng điện và tần số của điện áp.
• Có chức năng HOLD để giữ giá trị đo trên màn hình.
• Màn hình LCD có đèn nền, hỗ trợ quan sát ở khu vực thiếu sáng.
• Có chức năng ZERO để bù điểm không trước khi đo dòng DC.
• Tự động tắt nguồn sau thời gian không sử dụng nhằm tiết kiệm pin.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng AC	60,00 A / 600,0 A; tần số 45–400 Hz
Độ phân giải dòng AC	0,01 A / 0,1 A
Dòng DC	60,00 A / 600,0 A
Độ phân giải dòng DC	0,01 A / 0,1 A
Điện áp AC	600,0 V; 45–400 Hz
Điện áp DC	600,0 V
Điện trở	600,0 Ω / 6,000 kΩ / 60,00 kΩ
Tần số điện áp	Đến 99,99 kHz
Tần số dòng điện	45,0–400,0 Hz
Điện dung	9,999 µF / 99,99 µF / 999,9 µF
Kiểm tra diode	Dải 3,000 V
Màn hình	LCD 6000 counts, cập nhật 3 lần/giây
Độ mở ngàm	34 mm
Kích thước ngàm	10 x 10 mm
Kích thước thiết bị	190 x 52 x 16 mm
Khối lượng	154 g
Nguồn cấp	2 pin AAA, IEC LR03
Tự động tắt nguồn	Sau khoảng 20 phút không sử dụng
Cấp bảo vệ vỏ	IP30
Phân loại an toàn	CAT III 300 V, Pollution Degree 2

Chức năng, nguyên lý hoạt động và ứng dụng của Fluke 301D

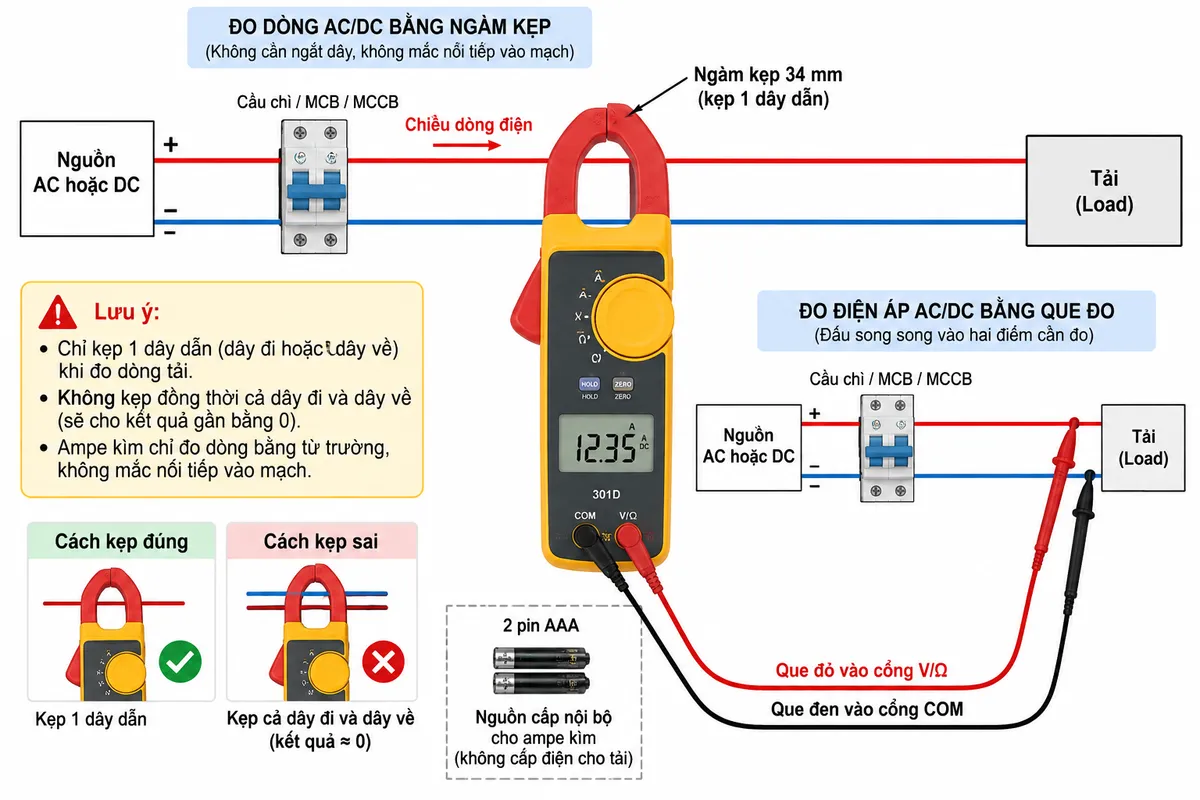

Kết nối khi đo dòng và điện áp

Khi sử dụng ampe kìm Fluke 301D để đo dòng, ngàm kẹp được đặt quanh một dây dẫn riêng lẻ của mạch. Nguồn điện cấp cho tải vẫn đi qua thiết bị bảo vệ như cầu chì hoặc MCB/MCCB và sau đó tới tải; ampe kìm chỉ cảm nhận dòng điện thông qua từ trường quanh dây nên không mắc nối tiếp vào mạch. Đối với phép đo điện áp và các đại lượng sử dụng que đo, que đen được nối vào cổng COM và que đỏ vào cổng V/Ω.

Hai pin AAA chỉ cấp nguồn cho mạch điện tử và màn hình của ampe kìm, hoàn toàn độc lập với nguồn đang được kiểm tra. Khi đo dòng bằng ngàm, cần tháo que đo khỏi các cổng đầu vào theo hướng dẫn an toàn của nhà sản xuất.

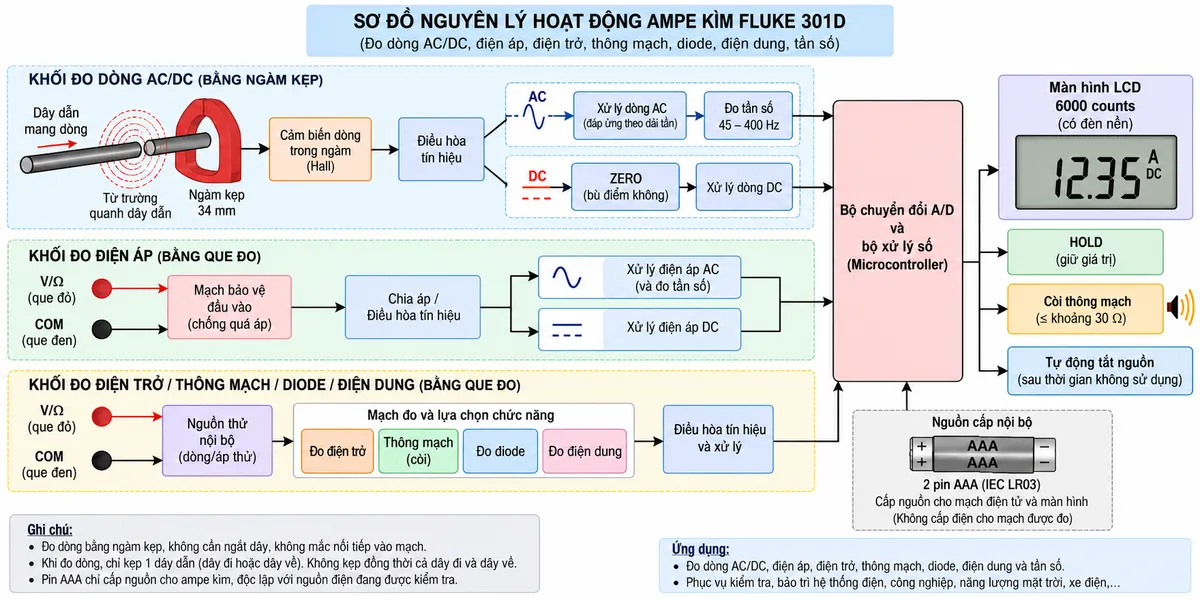

Nguyên lý đo dòng AC và DC

Ở chế độ đo dòng AC/DC bằng ngàm, dòng điện chạy trong dây dẫn tạo ra từ trường xung quanh dây. Khi một dây dẫn được đặt trong vùng đo của ngàm, phần tử cảm biến bên trong chuyển tác động của từ trường thành tín hiệu điện. Tín hiệu sau đó được điều hòa, chuyển đổi và xử lý số trước khi hiển thị trên màn hình LCD.

Khi đo dòng DC, từ trường một chiều và sai lệch dư của cảm biến có thể làm điểm không bị lệch. Vì vậy, Fluke hướng dẫn đưa ngàm ra xa dây mang dòng rồi sử dụng chức năng ZERO bù điểm không trước khi kẹp vào dây cần đo. Đối với dòng AC, thiết bị còn có thể chuyển sang chức năng đo tần số trong dải 45–400 Hz.

Đo điện áp, điện trở, thông mạch, điện dung và diode

Với các phép đo tiếp xúc, tín hiệu đi vào thiết bị thông qua cặp cổng V/Ω và COM. Điện áp AC hoặc DC được đưa qua mạch bảo vệ và điều hòa đầu vào trước khi chuyển sang khối xử lý số. Khi đo tần số điện áp, thiết bị phân tích chu kỳ của tín hiệu điện áp và hiển thị kết quả theo đơn vị Hz hoặc kHz.

Ở chế độ điện trở và thông mạch, thiết bị dùng nguồn thử nội bộ để xác định điện trở giữa hai que đo. Theo hướng dẫn sử dụng, còi thông mạch phát liên tục khi điện trở đo được nhỏ hơn khoảng 30 Ω. Khi đo điện dung, thiết bị nạp tụ bằng một dòng đã biết, theo dõi điện áp hình thành trên tụ và từ đó tính giá trị điện dung. Chế độ diode dùng điện áp thử để xác định sụt áp thuận của linh kiện bán dẫn.

Ứng dụng thực tế

Khả năng đo AC và DC trong cùng một thiết bị giúp Fluke 301D phù hợp cho công việc kiểm tra tủ điện, mạch phân phối, tải điện, nguồn DC, bộ nguồn, hệ thống viễn thông và các thiết bị sử dụng điện một chiều. Nhà sản xuất cũng định hướng model này cho các ứng dụng năng lượng mới như hệ thống quang điện, điện gió, xe điện và trung tâm dữ liệu.

Thiết kế ngàm mỏng đặc biệt hữu ích khi kỹ thuật viên cần kiểm tra dây dẫn trong tủ điều khiển hoặc bó dây có khoảng cách hẹp mà các loại ampe kìm kích thước lớn khó tiếp cận.

Cam kết và nơi mua Ampe kìm Fluke 301D chính hãng

Khi lựa chọn Fluke 301D chính hãng, người dùng nên quan tâm tới đúng model, phụ kiện đi kèm, tình trạng sản phẩm và tài liệu kỹ thuật để bảo đảm sử dụng đúng phạm vi an toàn của thiết bị.

Quý khách có nhu cầu mua Ampe kìm đo dòng AC/DC Fluke 301D có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng sản phẩm, kiểm tra thông tin kỹ thuật và đặt mua thiết bị phù hợp với nhu cầu đo kiểm thực tế.

Câu hỏi thường gặp (FAQ)

Fluke 301D đo được cả dòng AC và DC không?

Có. Fluke 301D đo được dòng AC và DC với các dải 60,00 A và 600,0 A bằng ngàm kẹp.

Fluke 301D có cần ngắt dây khi đo dòng không?

Không. Khi đo dòng bằng ngàm, người dùng chỉ cần kẹp thiết bị quanh một dây dẫn riêng lẻ. Mạch điện không phải cắt hoặc đấu nối tiếp ampe kìm vào đường dòng.

Fluke 301D có đo điện áp AC và DC không?

Có. Thiết bị hỗ trợ đo điện áp AC/DC đến 600 V thông qua que đo nối vào cổng V/Ω và COM.

Fluke 301D có chức năng True-RMS không?

Không. Tài liệu kỹ thuật của hãng không liệt kê Fluke 301D là ampe kìm True-RMS. Khi ứng dụng yêu cầu phép đo True-RMS trên dạng sóng méo hoặc tải phi tuyến, cần chọn model có chức năng True-RMS được nhà sản xuất công bố.

Chức năng ZERO của Fluke 301D dùng để làm gì?

Chức năng ZERO khi đo dòng DC dùng để bù sai lệch điểm không của đường đo. Trước khi đo, cần đưa ngàm ra xa dây mang dòng, thực hiện ZERO rồi mới kẹp dây cần kiểm tra.

Fluke 301D có đo tần số không?

Có. Thiết bị có thể đo tần số của dòng điện AC trong khoảng 45–400 Hz và đo tần số từ tín hiệu điện áp đến 99,99 kHz.

Fluke 301D có đo điện dung và diode không?

Có. Ngoài các phép đo điện cơ bản, thiết bị còn hỗ trợ đo điện dung và kiểm tra diode thông qua bộ que đo.

Fluke 301D sử dụng loại pin nào?

Thiết bị sử dụng 2 pin AAA loại IEC LR03 để cấp nguồn cho mạch đo và màn hình. Nguồn pin này độc lập với mạch điện đang được kiểm tra.
