Ampe kìm đo dòng rò True-rms FLUKE 368 FC

1. Giới thiệu Ampe kìm đo dòng rò True-rms FLUKE 368 FC

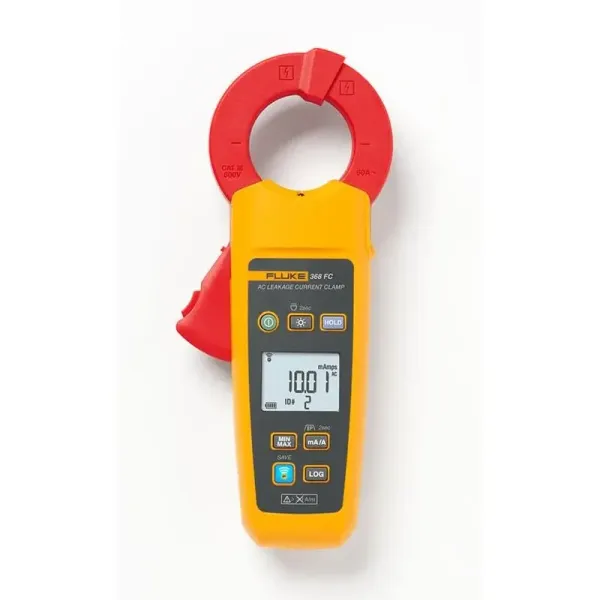

Ampe kìm đo dòng rò True-rms FLUKE 368 FC là thiết bị chuyên dụng để phát hiện, theo dõi và ghi nhận dòng rò AC trong hệ thống điện mà không cần ngắt mạch. Với khả năng đo True-rms, ngàm kẹp được che chắn để hạn chế ảnh hưởng của nhiễu điện từ và độ phân giải cao tới 1 µA, thiết bị phù hợp cho công tác kiểm tra rò điện, bảo trì phòng ngừa và truy tìm nguyên nhân RCD/GFCI tác động không ổn định.

FLUKE là thương hiệu thiết bị đo điện và điện tử chuyên nghiệp được thành lập tại Hoa Kỳ từ năm 1948. Các sản phẩm Fluke được sử dụng rộng rãi trong bảo trì điện công nghiệp, kiểm tra hệ thống điện, đo lường, hiệu chuẩn và chẩn đoán thiết bị. Model FLUKE 368 FC trong thông tin sản phẩm này có xuất xứ Trung Quốc.

Điểm khác biệt của 368 FC so với ampe kìm đo tải thông thường là khả năng làm việc với những dòng rò rất nhỏ. Ngàm kẹp đường kính 40 mm cho phép bao quanh dây dẫn hoặc nhóm dây, trong khi cấu trúc che chắn của ngàm giúp giảm ảnh hưởng của trường điện từ bên ngoài khi thực hiện các phép đo mức mA và µA.

Thông số kỹ thuật chính của FLUKE 368 FC

Thông số	Giá trị
Đại lượng đo	Dòng điện xoay chiều AC
Dải đo dòng AC	3 mA, 30 mA, 300 mA, 3 A, 30 A, 60 A
Độ phân giải theo dải	0,001 mA; 0,01 mA; 0,1 mA; 0,001 A; 0,01 A; 0,1 A
Giá trị nhỏ nhất ở dải 3 mA	10 µA rms
Độ chính xác từ 3 mA đến 30 A	±(1% số đọc + 5 digit)
Độ chính xác tại 60 A	±(2% số đọc + 5 digit)
Dải tần khi bật bộ lọc	40 đến 70 Hz
Dải tần khi tắt bộ lọc	40 Hz đến 1 kHz
Crest factor	3
Đường kính dây dẫn tối đa trong ngàm	40 mm
Màn hình	LCD 3300 count, tốc độ cập nhật 4 lần/giây
Bộ nhớ ghi dữ liệu	Tối đa 65.000 điểm đo
Nguồn	2 pin AA alkaline, IEC LR6, NEDA 15A
Thời lượng pin dự kiến	Trên 150 giờ khi không sử dụng đèn nền và đèn chiếu
An toàn đo lường	IEC 61010-2-032, CAT III 600 V / CAT IV 300 V

2. Ưu điểm và tính năng nổi bật của FLUKE 368 FC

Ưu điểm quan trọng của FLUKE 368 FC là kết hợp độ nhạy cần thiết cho phép đo dòng rò AC với khả năng đo tới 60 A. Người sử dụng có thể dùng một thiết bị để kiểm tra dòng rò rất nhỏ, dòng dư của mạch và dòng AC trên từng dây dẫn trong phạm vi định mức của máy.

• Đo True-rms giúp xác định giá trị hiệu dụng của các dạng sóng AC phức tạp và không thuần sin chính xác hơn so với phương pháp đo đáp ứng trung bình.
• Độ phân giải tới 1 µA hỗ trợ phát hiện những biến đổi nhỏ của dòng rò trong quá trình kiểm tra và bảo trì.
• Ngàm kẹp đường kính 40 mm phù hợp với nhiều dây dẫn và nhóm dây trong tủ điện, đồng thời được che chắn nhằm giảm ảnh hưởng của nhiễu điện từ bên ngoài.
• Bộ lọc lựa chọn 40–70 Hz giúp tập trung vào thành phần tần số nguồn điện thông dụng; khi tắt bộ lọc, đường đo đáp ứng từ 40 Hz đến 1 kHz.
• Chức năng MIN/MAX/AVG hỗ trợ theo dõi giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình khảo sát.
• HOLD cho phép giữ kết quả trên màn hình khi vị trí đặt ngàm khó quan sát trực tiếp.
• Fluke Connect hỗ trợ kết nối không dây để theo dõi và quản lý dữ liệu đo trên thiết bị tương thích.
• Bộ nhớ nội bộ có thể lưu tới 65.000 điểm đo, thuận tiện cho việc quan sát xu hướng dòng rò theo thời gian.
• Đèn chiếu phía trước hỗ trợ thao tác trong tủ điện tối; màn hình LCD có đèn nền giúp đọc kết quả dễ dàng hơn.
• Tự động tắt nguồn sau khoảng thời gian không hoạt động giúp tiết kiệm pin.
• Cấp an toàn CAT III 600 V / CAT IV 300 V phù hợp cho nhiều công việc kiểm tra hệ thống phân phối điện khi thực hiện đúng hướng dẫn an toàn của nhà sản xuất.

3. Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 368 FC

Cách kết nối khi đo dòng rò

Ampe kìm dòng rò FLUKE 368 FC thực hiện phép đo bằng ngàm kẹp nên không có cực đo dòng cần đấu nối tiếp vào mạch. Thiết bị sử dụng 2 pin AA làm nguồn riêng cho mạch điện tử; ngàm chỉ bao quanh dây hoặc nhóm dây cần kiểm tra. Vì vậy, người vận hành có thể khảo sát dòng rò mà không phải tháo dây và không làm gián đoạn hoạt động bình thường của tải.

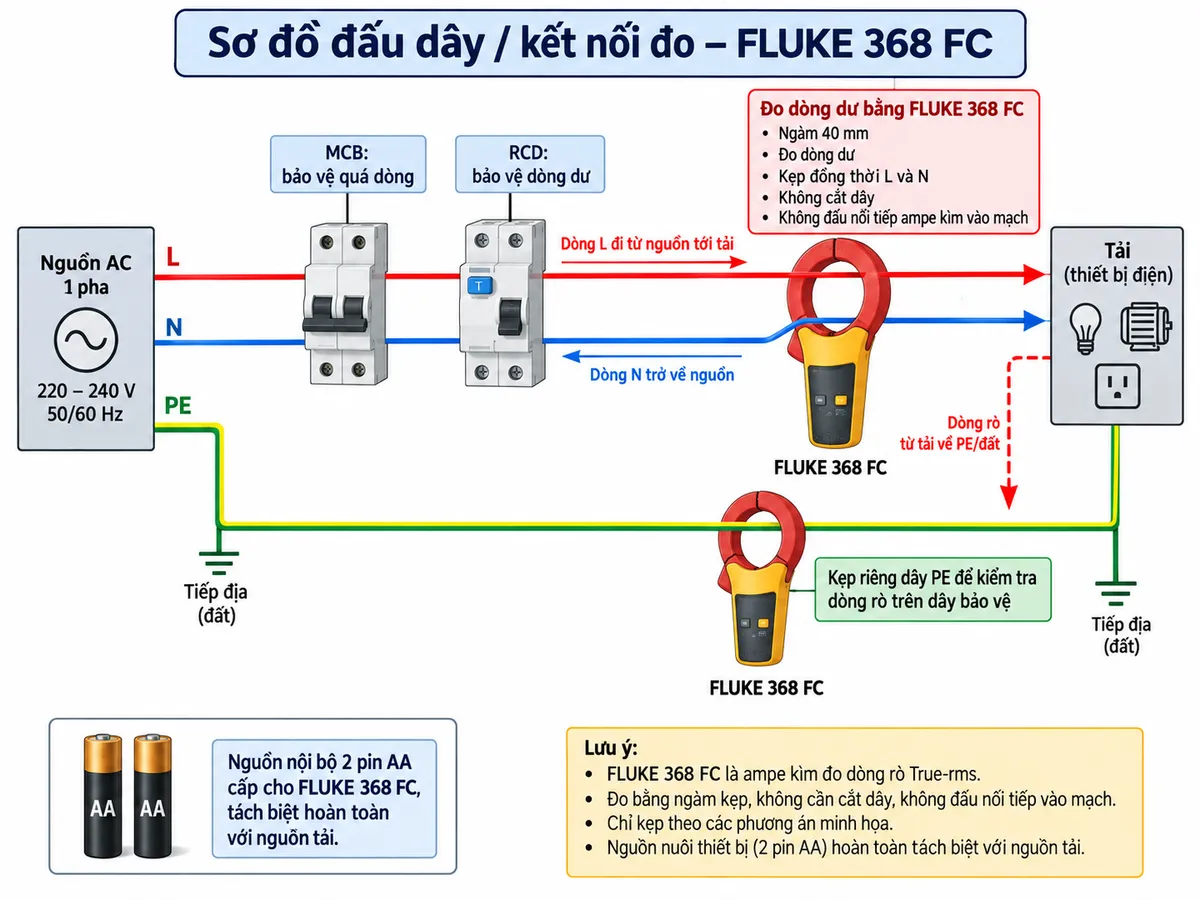

Đối với mạch một pha, có thể kẹp đồng thời dây L và N để đo dòng dư. Trong điều kiện lý tưởng, dòng đi trên L và dòng trở về trên N triệt tiêu nhau về mặt từ trường; phần dòng còn lại mà ngàm phát hiện tương ứng với dòng không quay về qua các dây dẫn được kẹp, thường được dùng để đánh giá hiện tượng rò. Dây PE không được đặt chung trong ngàm khi thực hiện phép đo dòng dư L+N. Nếu cần kiểm tra dòng trên dây bảo vệ, có thể kẹp riêng dây PE.

Với hệ thống ba pha, nguyên tắc tương tự được áp dụng bằng cách đưa tất cả các dây dẫn mang dòng của cùng mạch qua ngàm; nếu hệ thống có dây trung tính thì N cũng phải nằm trong nhóm dây đo dòng dư, còn PE nằm ngoài ngàm. Ngoài ra, khi kẹp riêng một dây pha, 368 FC có thể đo dòng AC trên dây đó trong phạm vi của thiết bị.

Nguyên lý đo True-rms và phát hiện dòng rò

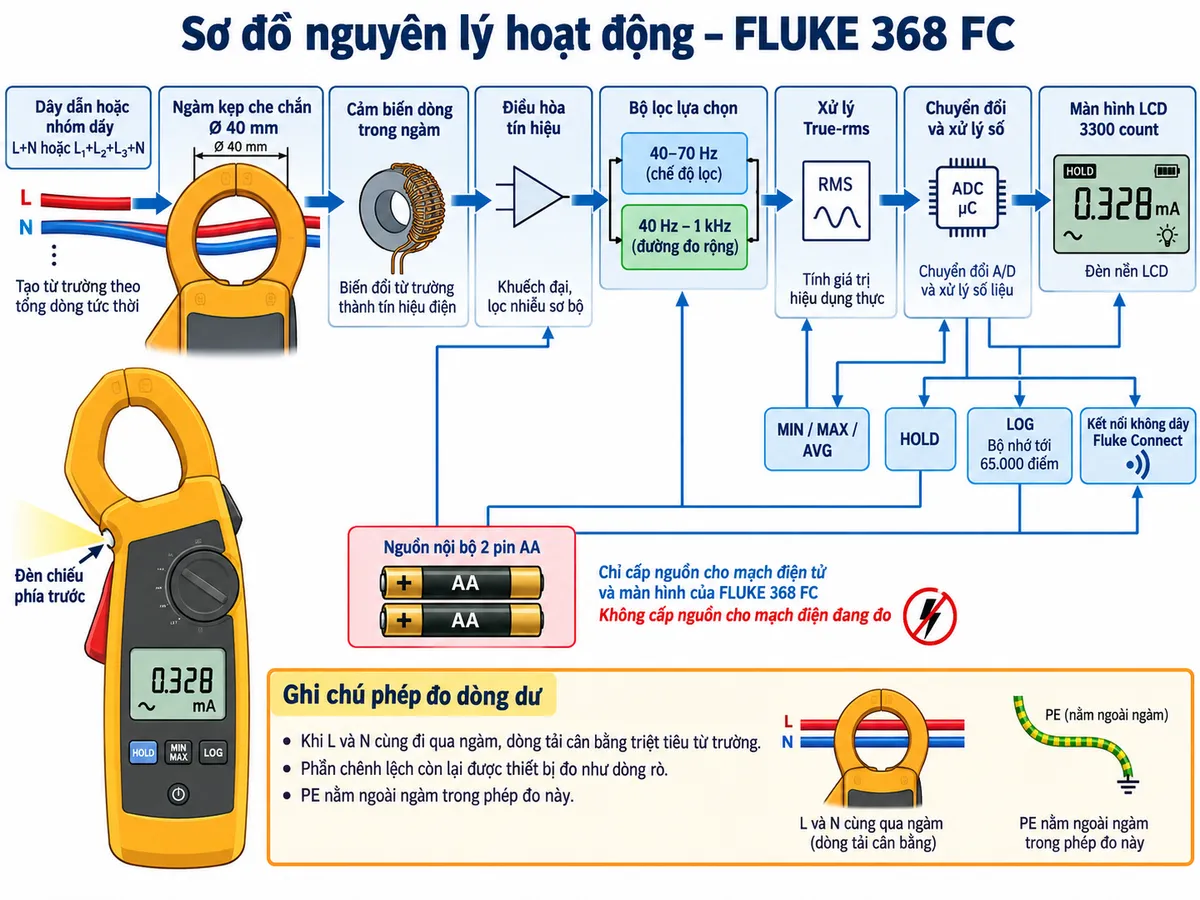

Khi một hoặc nhiều dây dẫn nằm trong ngàm, dòng AC tạo ra từ trường tương ứng. Ngàm kẹp được che chắn của 368 FC thu nhận tín hiệu từ trường cần đo đồng thời hạn chế ảnh hưởng của trường điện từ bên ngoài. Tín hiệu từ cảm biến dòng trong ngàm được đưa qua mạch điều hòa tín hiệu trước khi xử lý.

Ở chế độ lọc, thiết bị tập trung vào dải 40–70 Hz, phù hợp khi cần giảm các thành phần nhiễu hoặc hài ngoài vùng tần số nguồn. Khi tắt bộ lọc, đường đo làm việc trong dải 40 Hz đến 1 kHz để giữ lại phạm vi tần số rộng hơn của tín hiệu AC.

Sau khâu điều hòa và lọc, tín hiệu được xử lý theo phương pháp True-rms để tính giá trị hiệu dụng. Đây là đặc tính quan trọng khi đo trên các hệ thống có tải điện tử, nguồn chuyển mạch và các thiết bị có thể tạo dạng sóng không thuần sin. Kết quả sau đó được xử lý số, hiển thị trên LCD và có thể được sử dụng bởi các chức năng MIN/MAX/AVG, HOLD, LOG hoặc truyền qua Fluke Connect.

Ứng dụng thực tế

Đo và theo dõi dòng rò bằng FLUKE 368 FC đặc biệt hữu ích trong bảo trì phòng ngừa. Thay vì chỉ xử lý sau khi thiết bị bảo vệ dòng dư đã tác động, kỹ thuật viên có thể kiểm tra mức rò tại từng nhánh, từng tải hoặc từng dây PE và so sánh kết quả theo thời gian để tìm khu vực có xu hướng bất thường.

• Kiểm tra dòng rò trên tủ điện, máy móc và dây chuyền sản xuất.
• Khoanh vùng nguyên nhân RCD hoặc GFCI tác động gián đoạn.
• Đo dòng dư bằng cách kẹp đồng thời các dây dẫn mang dòng của cùng một mạch.
• Kiểm tra dòng trên dây PE để đánh giá dòng rò đi qua đường bảo vệ.
• Theo dõi xu hướng dòng rò phục vụ bảo trì dự phòng và phát hiện suy giảm cách điện.
• Kiểm tra thiết bị điện có tải điện tử hoặc dạng sóng méo nhờ khả năng đo True-rms.
• Ghi lại dữ liệu trong thời gian dài để hỗ trợ phân tích những sự cố không xuất hiện liên tục.

Lưu ý khi thực hiện phép đo

Khi đo dòng dư của một mạch, tất cả các dây dẫn mang dòng thuộc mạch đó phải nằm trong ngàm để các thành phần dòng bình thường có thể triệt tiêu lẫn nhau. Không đưa dây PE vào cùng nhóm L và N hoặc nhóm các dây pha khi mục tiêu là đo dòng dư. Ngược lại, nếu cần xác định dòng đang chạy trên PE thì chỉ kẹp riêng dây PE.

Ngàm cần được đóng hoàn toàn và khu vực tiếp xúc của ngàm phải sạch để đạt kết quả ổn định, đặc biệt khi đo ở mức dòng rất nhỏ. Người vận hành cũng cần lựa chọn chế độ lọc phù hợp với mục tiêu đo và tuân thủ cấp đo lường, quy trình an toàn điện cũng như hướng dẫn sử dụng của nhà sản xuất.

4. Cam kết và nơi mua FLUKE 368 FC chính hãng

Với khả năng đo dòng rò độ phân giải cao, xử lý True-rms, Fluke Connect và ghi dữ liệu, FLUKE 368 FC là lựa chọn phù hợp cho kỹ thuật viên điện, bộ phận bảo trì nhà máy, đơn vị kiểm định và đội ngũ quản lý hệ thống cần theo dõi tình trạng rò điện mà không phải dừng thiết bị.

Để mua FLUKE 368 FC chính hãng, nhận tư vấn lựa chọn đúng model và giải pháp đo phù hợp với hệ thống điện thực tế, khách hàng có thể liên hệ trực tiếp thietbicodien. Việc chọn đúng thiết bị đo dòng rò giúp quá trình kiểm tra có cơ sở rõ ràng hơn, hỗ trợ phát hiện sớm bất thường và nâng cao hiệu quả bảo trì hệ thống điện.

Câu hỏi thường gặp (FAQ)

FLUKE 368 FC dùng để đo gì?

FLUKE 368 FC được thiết kế chủ yếu để đo dòng điện AC, đặc biệt là dòng rò và dòng dư có giá trị nhỏ. Thiết bị đo tới 60 A và có độ phân giải cao nhất 1 µA.

FLUKE 368 FC có cần ngắt dây khi đo dòng rò không?

Không. Thiết bị đo bằng ngàm kẹp nên có thể bao quanh dây hoặc nhóm dây cần kiểm tra mà không cần cắt dây hoặc đấu ampe kế nối tiếp vào mạch. Điều này thuận tiện khi kiểm tra hệ thống đang vận hành.

Muốn đo dòng rò của mạch một pha thì kẹp dây nào?

Khi đo dòng dư của mạch một pha, cần kẹp đồng thời L và N trong cùng ngàm, đồng thời để dây PE bên ngoài. Dòng tải bình thường trên L và N sẽ gần như triệt tiêu nhau, còn phần chênh lệch được thiết bị phát hiện.

Có thể dùng FLUKE 368 FC để đo riêng dây PE không?

Có. Khi cần kiểm tra dòng rò đang chạy trên dây bảo vệ, có thể kẹp riêng dây PE. Cách đo này khác với phép đo dòng dư L+N, trong đó PE phải nằm ngoài ngàm.

FLUKE 368 FC có đo được dạng sóng không thuần sin không?

Có. Thiết bị sử dụng công nghệ True-rms, nhờ đó phù hợp hơn khi đo các tín hiệu AC phức tạp và không thuần sin thường gặp ở tải điện tử và một số hệ thống công nghiệp.

Bộ lọc của FLUKE 368 FC có tác dụng gì?

Khi bật bộ lọc, dải đáp ứng được giới hạn ở 40–70 Hz nhằm giảm ảnh hưởng của những thành phần ngoài vùng tần số nguồn cần quan tâm. Khi tắt bộ lọc, thiết bị có dải đáp ứng từ 40 Hz đến 1 kHz.

Ngàm của FLUKE 368 FC mở được bao nhiêu?

Đường kính dây dẫn tối đa theo tài liệu kỹ thuật của model này là 40 mm. Đây cũng là điểm phân biệt với FLUKE 369 FC, model có ngàm lớn hơn.

FLUKE 368 FC có lưu dữ liệu đo không?

Có. Phiên bản FC hỗ trợ ghi tới 65.000 điểm đo trong bộ nhớ nội bộ, hữu ích khi cần theo dõi sự thay đổi của dòng rò trong một khoảng thời gian thay vì chỉ quan sát một giá trị tức thời.

FLUKE 368 FC có kết nối điện thoại được không?

Có. Model 368 FC hỗ trợ kết nối không dây với hệ sinh thái Fluke Connect, cho phép khai thác dữ liệu đo trên thiết bị tương thích và hỗ trợ theo dõi xu hướng dòng rò.

FLUKE 368 FC khác ampe kìm thông thường ở điểm nào?

Điểm nổi bật của thiết bị là khả năng đo những mức dòng rò rất nhỏ với độ phân giải tới 1 µA, ngàm được che chắn nhằm giảm nhiễu điện từ và có các chức năng theo dõi, ghi dữ liệu chuyên dụng. Ampe kìm đo tải thông thường thường không được tối ưu cho phép đo dòng rò ở mức thấp như vậy.
