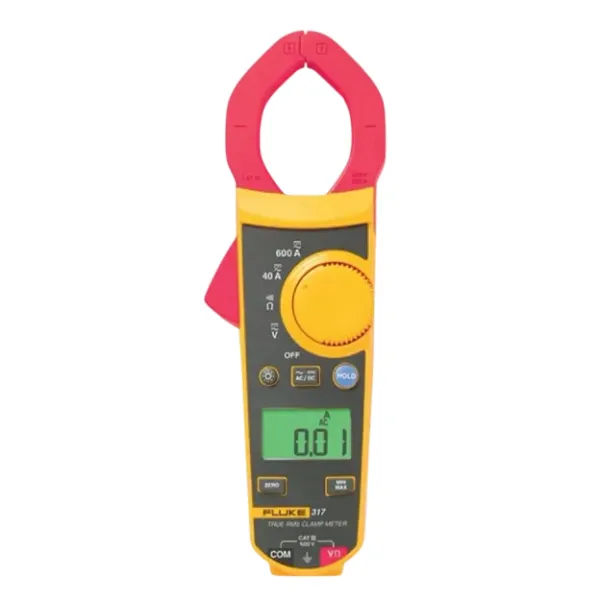

Ampe kìm AC/DC True-rms FLUKE 317

Ampe kìm AC/DC True-rms FLUKE 317 – đo dòng đến 600 A trong thiết kế nhỏ gọn

Ampe kìm AC/DC True-rms FLUKE 317 là thiết bị đo điện cầm tay dành cho kiểm tra, bảo trì và xử lý sự cố hệ thống điện dân dụng, thương mại và công nghiệp. Model FLUKE 317 kết hợp khả năng đo dòng AC/DC bằng ngàm kẹp với đo điện áp AC/DC, điện trở và thông mạch, giúp kỹ thuật viên thực hiện nhiều phép kiểm tra bằng một thiết bị duy nhất.

Fluke là thương hiệu thiết bị đo kiểm có nguồn gốc từ Hoa Kỳ, được sử dụng rộng rãi trong lĩnh vực điện, điện tử và bảo trì công nghiệp. Sản phẩm FLUKE 317 theo thông tin cung cấp có xuất xứ Trung Quốc, hướng đến nhu cầu đo dòng chính xác trong những tủ điện và khoang cáp có không gian thao tác hạn chế.

Ưu điểm và tính năng nổi bật của FLUKE 317

• Đo dòng AC/DC đến 600 A bằng ngàm kẹp, thuận tiện khi kiểm tra dòng tải mà không cần tháo dây dẫn khỏi mạch.
• Dải 40 A có độ phân giải tới 0,01 A, phù hợp khi cần quan sát biến thiên dòng nhỏ hơn so với các ampe kìm chỉ có dải dòng lớn.
• True-rms cho phép xác định giá trị hiệu dụng của dòng điện AC và điện áp AC, hữu ích khi kiểm tra các tải có dạng sóng không hoàn toàn hình sin.
• Đo điện áp AC/DC đến 600 V, điện trở đến 4000 Ω và kiểm tra thông mạch bằng còi báo.
• Ngàm kẹp 37 mm cùng kiểu dáng gọn giúp tiếp cận dây dẫn trong tủ điện và khu vực có mật độ dây cao.
• Màn hình số 6000 count có đèn nền, hỗ trợ đọc kết quả trong khu vực thiếu sáng.
• Có chức năng ZERO hỗ trợ phép đo dòng DC, HOLD giữ kết quả trên màn hình và MIN/MAX/AVG phục vụ theo dõi sự biến thiên của đại lượng đo.
• Tự động tắt nguồn giúp hạn chế tiêu hao pin khi thiết bị không được sử dụng.
• Thiết kế theo cấp đo CAT III 600 V, phù hợp cho nhiều công việc kiểm tra hệ thống phân phối điện hạ áp khi sử dụng đúng hướng dẫn an toàn.

Thông số kỹ thuật chính

Thông số	Giá trị
Dòng điện AC	40,00 A; 600,0 A
Độ phân giải dòng AC	0,01 A; 0,1 A
Độ chính xác dòng AC	Dải 40 A: 1,6% ±6 digit tại 50–60 Hz; 2,5% ±8 digit tại 60–500 Hz. Dải 600 A: 1,5% ±5 digit tại 50–60 Hz; 2,5% ±5 digit tại 60–500 Hz
Dòng điện DC	40,00 A; 600,0 A
Độ phân giải dòng DC	0,01 A; 0,1 A
Độ chính xác dòng DC	Dải 40 A: 1,6% ±6 digit; dải 600 A: 1,5% ±5 digit
Điện áp AC	600,0 V; độ phân giải 0,1 V; độ chính xác 1,5% ±5 digit tại 20–500 Hz
Điện áp DC	600,0 V; độ phân giải 0,1 V; độ chính xác 1% ±4 digit
Điện trở	400,0 Ω và 4000 Ω; độ phân giải 0,1 Ω và 1 Ω; độ chính xác 1% ±5 digit
Kiểm tra thông mạch	Còi báo khi điện trở ≤30 Ω
Màn hình	LCD 6000 count, có đèn nền
Độ mở ngàm	37 mm
Nguồn cấp cho thiết bị	3 pin AAA IEC LR03
Cấp an toàn đo lường	CAT III 600 V; EN/IEC 61010-1 và IEC 61010-2-032
Cấp bảo vệ	IP40
Kích thước	234,0 × 75,0 × 34,8 mm
Khối lượng	Khoảng 384 g, gồm pin
Nhiệt độ hoạt động	-10 °C đến 50 °C

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 317

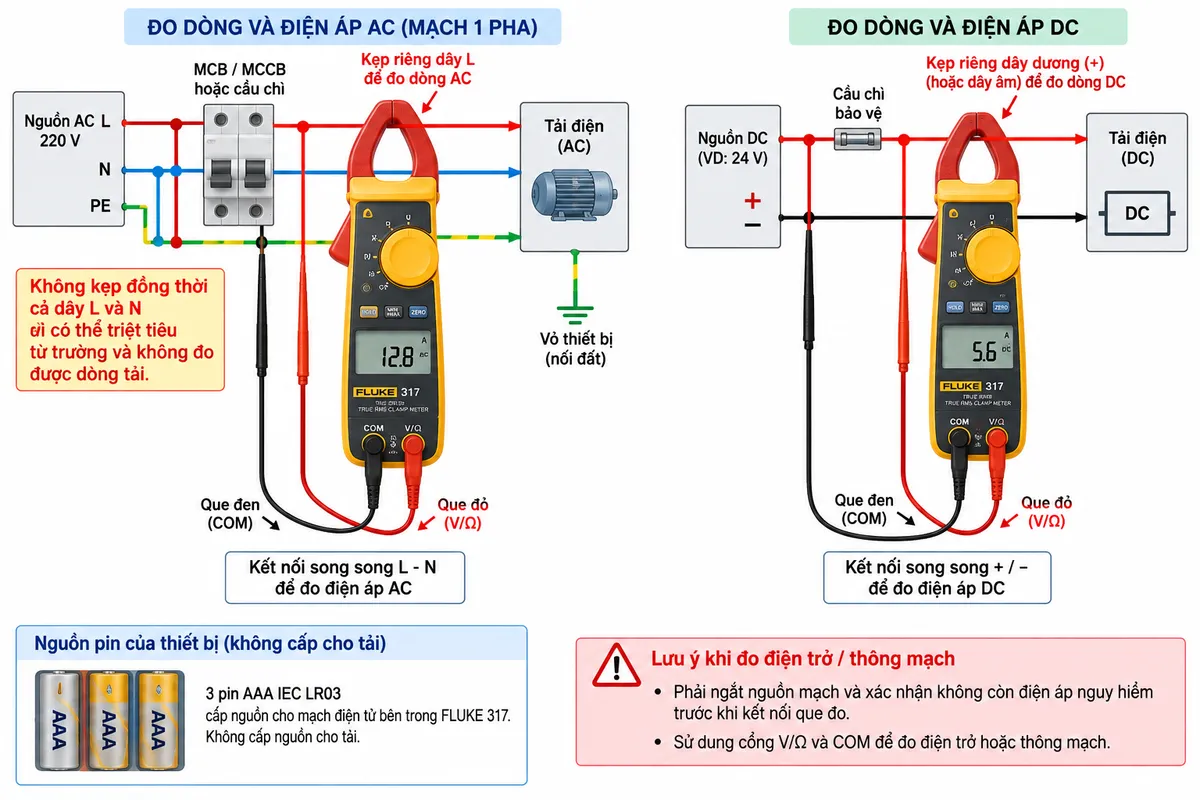

Kết nối khi đo dòng, điện áp và điện trở

Khi sử dụng FLUKE 317 để đo dòng AC/DC, người vận hành mở ngàm và kẹp quanh một dây dẫn cần đo. Thiết bị cảm nhận từ trường do dòng điện trong dây tạo ra nên không cần đấu ampe kìm nối tiếp vào mạch. Với mạch AC một pha, cần kẹp riêng dây pha hoặc dây trung tính; nếu kẹp đồng thời cả L và N, từ trường của dòng đi và dòng về có thể triệt tiêu lẫn nhau và không thể hiện đúng dòng tải.

Khi đo điện áp, điện trở hoặc thông mạch, que đo được kết nối vào hai cổng COM và V/Ω của thiết bị. Đo điện áp được thực hiện song song với hai điểm cần kiểm tra, trong khi phép đo điện trở và thông mạch chỉ được thực hiện trên mạch đã ngắt điện và xác nhận không còn điện áp nguy hiểm.

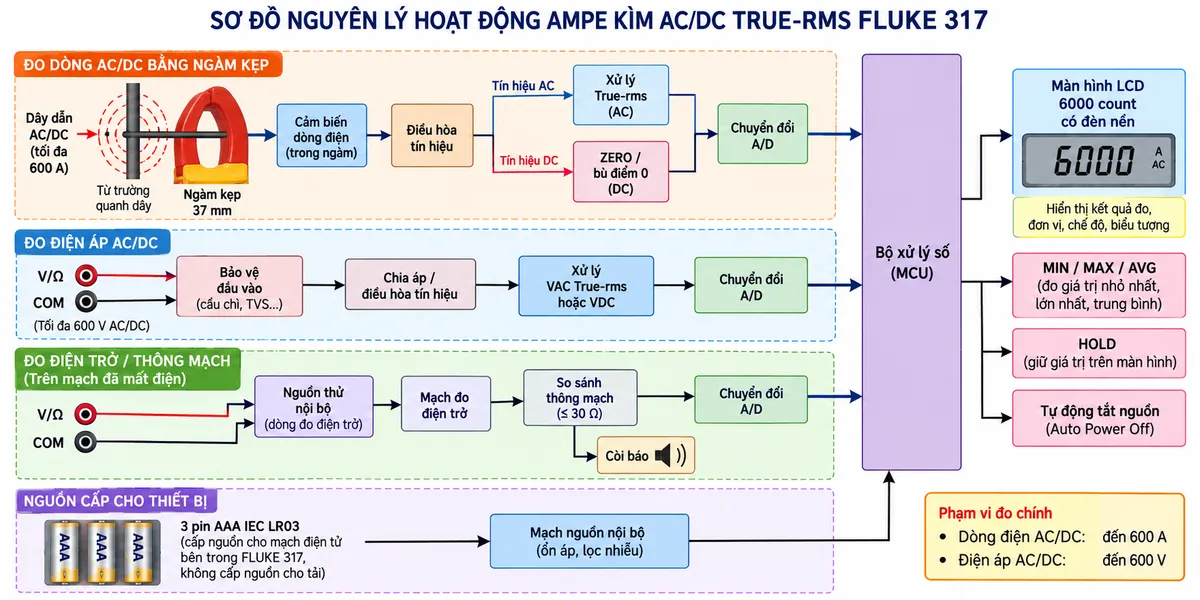

Nguyên lý đo dòng AC/DC True-rms

Ở chế độ đo dòng, dây dẫn được đặt trong ngàm của ampe kìm. Dòng điện chạy qua dây tạo ra từ trường, cảm biến bên trong ngàm chuyển đổi đại lượng từ trường thành tín hiệu điện để mạch đo xử lý. Với dòng AC, tín hiệu được xử lý theo nguyên lý đo giá trị hiệu dụng True-rms trước khi chuyển đổi sang dữ liệu số và hiển thị. Với dòng DC, chức năng ZERO được sử dụng để bù sai lệch điểm không trước khi thực hiện phép đo cần độ chính xác cao.

Dải 40 A có độ phân giải 0,01 A hỗ trợ kiểm tra tải dòng nhỏ, trong khi dải 600 A đáp ứng các mạch tải lớn hơn như động cơ, tủ phân phối, hệ thống HVAC và thiết bị điện công nghiệp.

Nguyên lý đo điện áp, điện trở và thông mạch

Ở chế độ điện áp, tín hiệu từ cổng V/Ω và COM đi qua mạch bảo vệ đầu vào và mạch điều hòa tín hiệu trước khi được xử lý số. Điện áp AC được xác định theo phương pháp True-rms, còn điện áp DC được xử lý theo thành phần một chiều và đưa tới màn hình hiển thị.

Đối với điện trở, thiết bị sử dụng nguồn thử nội bộ để tạo tín hiệu đo qua linh kiện hoặc mạch đã mất điện, sau đó tính toán giá trị điện trở. Trong chế độ thông mạch, FLUKE 317 phát còi khi điện trở đo được đạt ngưỡng quy định, giúp kỹ thuật viên kiểm tra dây dẫn, cầu chì, tiếp điểm và đường mạch nhanh hơn.

Ứng dụng thực tế

• Đo dòng tải AC/DC trong tủ điện và bảng phân phối.
• Kiểm tra dòng làm việc của động cơ, máy bơm, quạt và thiết bị HVAC.
• Kiểm tra nguồn AC và nguồn DC trong hệ thống điện công nghiệp.
• Đo dòng trong hệ thống điều khiển, bộ nguồn, bộ sạc và thiết bị sử dụng nguồn một chiều.
• Kiểm tra điện áp, điện trở, dây dẫn và tình trạng thông mạch trong quá trình bảo trì.
• Theo dõi giá trị MIN/MAX/AVG khi cần quan sát sự thay đổi của đại lượng điện trong thời gian kiểm tra.

Cam kết và nơi mua Ampe kìm FLUKE 317 chính hãng

Khi lựa chọn FLUKE 317 chính hãng, người sử dụng nên ưu tiên sản phẩm có thông tin model rõ ràng, phụ kiện phù hợp và chính sách hỗ trợ minh bạch để bảo đảm độ tin cậy trong quá trình đo kiểm.

Khách hàng có nhu cầu mua Ampe kìm AC/DC True-rms FLUKE 317 cho công tác bảo trì điện, kiểm tra tủ điện hoặc trang bị dụng cụ đo cho nhà máy có thể liên hệ và đặt mua chính hãng tại thietbicodien để được tư vấn lựa chọn thiết bị phù hợp với yêu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

FLUKE 317 đo được dòng AC và DC tối đa bao nhiêu?

FLUKE 317 đo dòng AC/DC đến 600 A, với hai dải 40,00 A và 600,0 A. Dải 40 A có độ phân giải 0,01 A, thích hợp khi cần quan sát dòng nhỏ với độ phân giải cao.

FLUKE 317 có phải ampe kìm True-rms không?

Có. Thiết bị sử dụng True-rms cho phép đo AC, bao gồm dòng điện AC và điện áp AC, giúp xác định giá trị hiệu dụng tốt hơn khi dạng sóng tải không hoàn toàn hình sin.

FLUKE 317 có đo dòng khởi động Inrush và tần số không?

Không. Theo thông số của model 317, chức năng đo Inrush và đo tần số không được trang bị. Đây là điểm cần phân biệt khi lựa chọn giữa FLUKE 317 và các model có thêm chức năng chuyên dụng.

FLUKE 317 có đo điện áp bằng ngàm kẹp không?

Không. Ngàm kẹp được sử dụng để đo dòng điện. Khi đo điện áp AC/DC đến 600 V, người dùng phải kết nối que đo vào cổng V/Ω và COM rồi đặt hai que đo vào hai điểm cần kiểm tra.

Có thể kẹp FLUKE 317 quanh cả dây pha và dây trung tính cùng lúc không?

Không nên khi mục tiêu là đo dòng tải. Với mạch một pha, cần kẹp quanh riêng một dây L hoặc N. Nếu kẹp đồng thời L và N của cùng tải, từ trường của dòng đi và dòng về có xu hướng triệt tiêu nhau.

Chức năng ZERO trên FLUKE 317 dùng để làm gì?

ZERO khi đo dòng DC giúp bù sai lệch điểm không của cảm biến trước khi kẹp vào dây dẫn, qua đó hỗ trợ phép đo dòng một chiều chính xác hơn.

FLUKE 317 có thể kiểm tra thông mạch không?

Có. Thiết bị có chế độ đo điện trở và còi kiểm tra thông mạch, với ngưỡng thông mạch được công bố là ≤30 Ω. Mạch phải được ngắt điện trước khi thực hiện phép đo điện trở hoặc thông mạch.

FLUKE 317 phù hợp với công việc nào?

Thiết bị phù hợp cho kỹ thuật viên điện, bảo trì nhà máy, HVAC, tủ điện và các công việc kiểm tra tải AC/DC cần ampe kìm 600 A nhỏ gọn, đồng thời cần đo thêm điện áp, điện trở và thông mạch.
