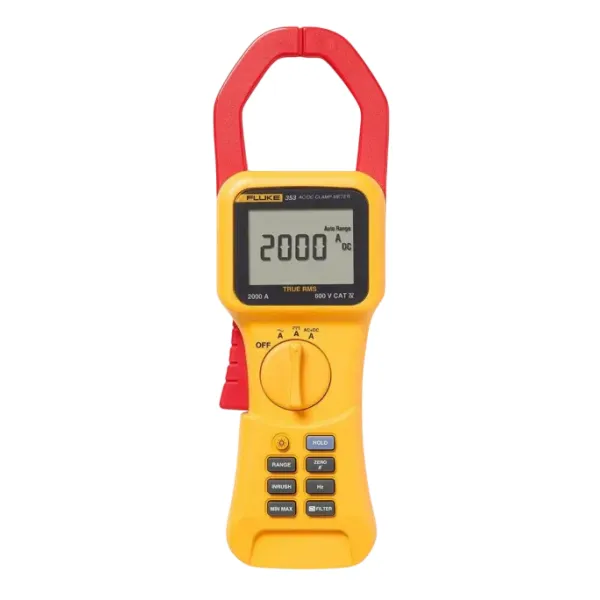

Ampe kìm AC True-RMS FLUKE 353

1. Giới thiệu Ampe kìm AC True-RMS FLUKE 353 và nguồn gốc thương hiệu

Ampe kìm AC True-RMS FLUKE 353 là ampe kìm chuyên dụng cho các phép đo dòng điện lớn trong hệ thống điện công nghiệp, hệ thống phân phối điện, động cơ và tải công suất cao. Điểm đáng chú ý của thiết bị là khả năng đo dòng AC, dòng DC và dòng AC+DC, trong đó dải cao nhất đạt 2000 A và dòng AC đạt tới 1400 A RMS. Hàm kẹp rộng giúp kỹ thuật viên đo dòng mà không cần ngắt mạch để mắc nối tiếp thiết bị đo.

Fluke là thương hiệu thiết bị đo của Mỹ được thành lập từ năm 1948 bởi John Fluke. Hãng tập trung vào các dụng cụ kiểm tra, đo lường và chẩn đoán phục vụ kỹ thuật điện, điện tử, bảo trì công nghiệp và nhiều lĩnh vực kỹ thuật chuyên nghiệp. Theo thông tin sản phẩm, FLUKE 353 có xuất xứ Trung Quốc.

FLUKE 353 thuộc dòng ampe kìm công suất lớn 350 Series. Đây là phiên bản tập trung vào đo dòng điện; khác với FLUKE 355, model 353 không được trang bị chức năng đo điện áp và điện trở bằng que đo. Thiết kế này phù hợp với người dùng cần một thiết bị chuyên dụng cho kiểm tra dòng lớn tại tủ điện, thanh dẫn, feeder, động cơ và thiết bị điện công nghiệp.

2. Ưu điểm và tính năng nổi bật của FLUKE 353

• Đo dòng AC/DC lên đến 2000 A, phù hợp cho các ứng dụng công nghiệp có dòng tải lớn; giới hạn dòng AC ở dải cao nhất là 1400 A RMS.
• Công nghệ True-RMS hỗ trợ đo chính xác hơn với dòng AC có dạng sóng không hoàn toàn hình sin và chế độ AC+DC.
• Hàm kẹp lớn với độ mở 58 mm, thuận tiện khi đo dây dẫn tiết diện lớn hoặc các dây dẫn cùng chiều dòng điện.
• Chế độ Inrush Current dùng để ghi nhận dòng điện khởi động khi đóng điện cho động cơ hoặc các tải cảm ứng.
• Đo tần số từ 5 Hz đến 1 kHz, hỗ trợ kiểm tra đặc tính dòng điện trong nhiều hệ thống điện và truyền động.
• Bộ lọc thông thấp hỗ trợ giảm ảnh hưởng của nhiễu tần số cao, đặc biệt hữu ích khi làm việc gần tải được điều khiển bởi ASD hoặc biến tần VFD.
• Chức năng MIN/MAX/AVG giúp theo dõi giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình kiểm tra.
• Data Hold giữ kết quả trên màn hình khi vị trí đo gây khó quan sát trực tiếp.
• Màn hình có đèn nền hỗ trợ thao tác trong tủ điện, phòng máy và khu vực thiếu sáng.
• Thiết kế an toàn theo cấp đo CAT IV 600 V và CAT III 1000 V, phù hợp với môi trường điện công nghiệp khi sử dụng đúng hướng dẫn và quy trình an toàn.

Thông số kỹ thuật chính

Thông số	Giá trị
Đại lượng đo chính	Dòng AC, dòng DC, dòng AC+DC True-RMS và tần số
Dải đo dòng	40 A / 400 A / 2000 A; tối đa 1400 A AC RMS
Độ phân giải dòng	10 mA / 100 mA / 1 A
Độ chính xác dòng từ 10 Hz đến 100 Hz	±1,5% số đọc + 15 digits ở dải 40 A; ±1,5% số đọc + 5 digits ở dải 400 A và 2000 A
Độ chính xác dòng từ 100,1 Hz đến 1 kHz	Với dòng lớn hơn 10 A: ±3,5% số đọc + 15 digits ở dải 40 A; ±3,5% số đọc + 5 digits ở các dải 400 A và 2000 A
Dải đo tần số	5,0 Hz đến 1 kHz
Độ phân giải tần số	0,1 Hz từ 15 Hz đến 399,9 Hz; 1 Hz từ 400 Hz đến 1 kHz
Độ mở hàm kẹp	58 mm
Cấp an toàn	IEC 61010-2-032; CAT IV 600 V; CAT III 1000 V
Nguồn cấp	6 pin AA 1,5 V NEDA 15A hoặc IEC LR6
Thời lượng pin điển hình	Khoảng 100 giờ khi tắt đèn nền
Kích thước	300 x 98 x 52 mm
Khối lượng	0,814 kg
Cấp bảo vệ và thử rơi	IP42, sử dụng trong nhà; thử rơi 1 m

3. Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 353

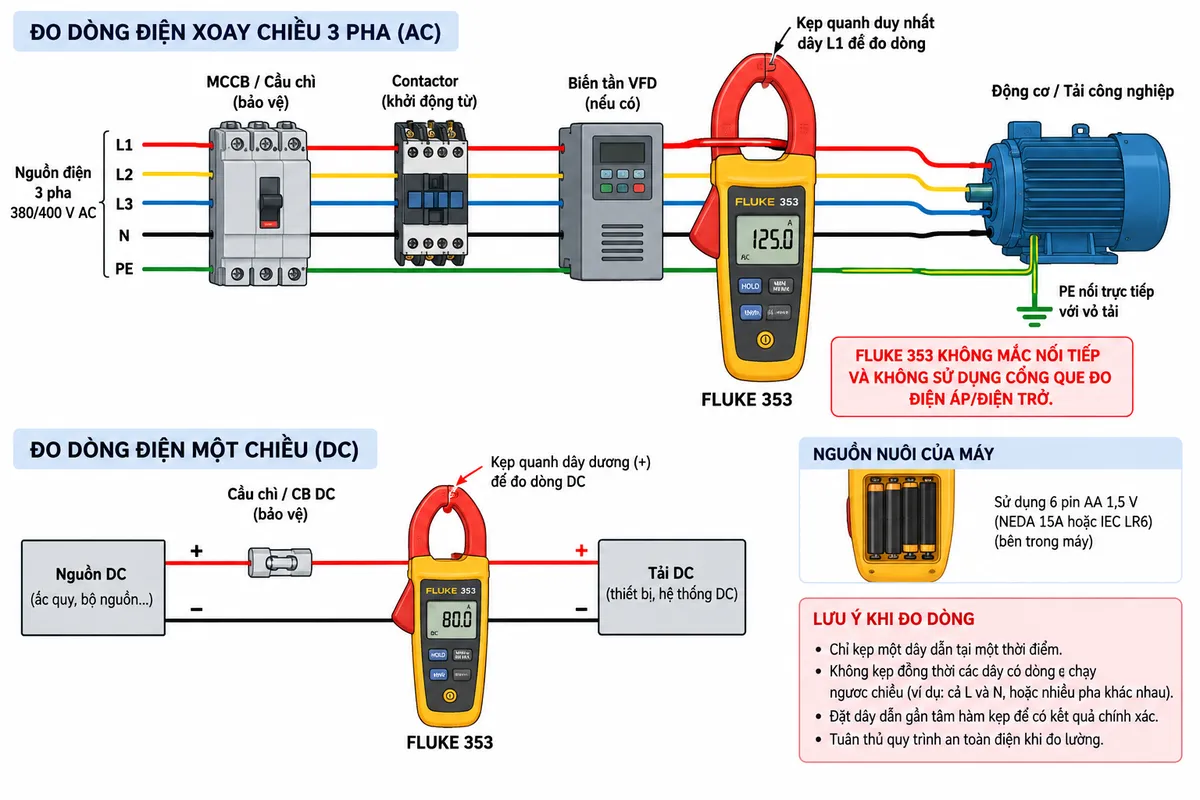

Cách kết nối khi đo dòng điện

Đo dòng không cần ngắt mạch là ưu điểm quan trọng của FLUKE 353. Người dùng mở hàm kẹp, đưa dây dẫn cần đo vào giữa hàm rồi đóng kìm lại. Khi đo các dây có dòng chạy theo những hướng ngược nhau, chỉ một dây dẫn được đặt trong hàm kẹp tại một thời điểm; kẹp đồng thời dây đi và dây về có thể làm từ trường triệt tiêu và dẫn đến kết quả không phản ánh đúng dòng tải.

FLUKE 353 là model chuyên đo dòng và không sử dụng cổng V/Ω-COM như FLUKE 355. Vì vậy, trong sơ đồ kết nối thực tế, thiết bị không được mắc nối tiếp vào mạch và không cần đấu que đo vào tải. Hàm kẹp chỉ bao quanh dây dẫn cần kiểm tra, trong khi MCCB, cầu chì hoặc thiết bị bảo vệ của hệ thống vẫn được đấu theo thiết kế điện của tải.

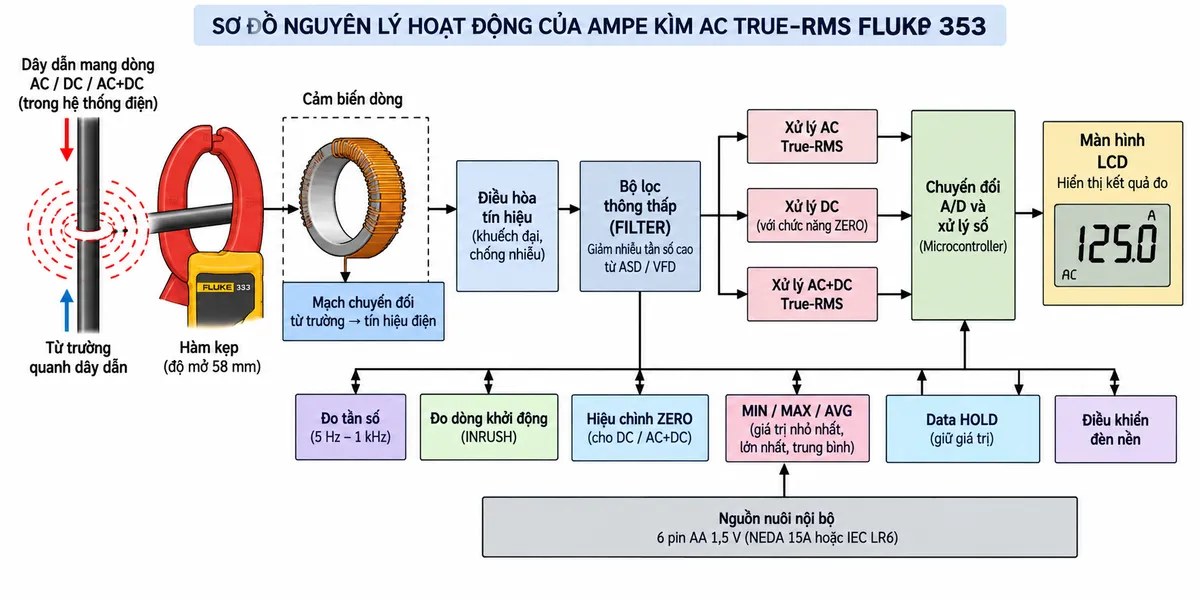

Nguyên lý đo True-RMS

Khi dòng điện chạy qua dây dẫn, nó tạo ra từ trường bao quanh dây. Hàm kẹp cảm nhận dòng điện của FLUKE 353 thu nhận đại lượng liên quan đến từ trường này và chuyển thành tín hiệu điện bên trong thiết bị. Tín hiệu sau đó được điều hòa, xử lý và chuyển đổi thành giá trị số để hiển thị trên màn hình.

Ở chế độ AC, quá trình xử lý True-RMS cho phép thiết bị xác định giá trị hiệu dụng của dòng điện ngay cả khi dạng sóng bị méo trong phạm vi đặc tính kỹ thuật của máy. Với dòng DC, người sử dụng có thể sử dụng chức năng ZERO để thiết lập đường cơ sở trước khi đo. FLUKE 353 còn có chế độ AC+DC nhằm xử lý thành phần kết hợp và hiển thị giá trị True-RMS tương ứng.

Đo dòng khởi động Inrush

Chức năng đo dòng khởi động động cơ hỗ trợ kiểm tra dòng tăng vọt xuất hiện ngay khi thiết bị điện được đóng nguồn. Kỹ thuật viên kẹp dây nguồn của tải khi hệ thống đang tắt, chọn chế độ đo dòng AC và kích hoạt INRUSH, sau đó cấp nguồn cho tải. Máy sẽ ghi nhận giá trị dòng khởi động để phục vụ đánh giá động cơ, máy nén, máy biến áp và các tải cảm ứng khác.

Bộ lọc và các chức năng hỗ trợ phân tích

Bộ lọc thông thấp giúp hạn chế thành phần nhiễu tần số cao từ các bộ điều khiển tốc độ động cơ hoặc biến tần VFD, qua đó giúp giá trị hiển thị ổn định hơn trong những ứng dụng phù hợp. Người sử dụng cũng có thể theo dõi tần số, MIN, MAX, AVG, giữ kết quả bằng HOLD hoặc bật đèn nền khi làm việc tại nơi thiếu sáng.

Ứng dụng thực tế

• Kiểm tra dòng tải tại tủ phân phối điện và các feeder công suất lớn.
• Đo dòng vận hành và dòng khởi động của động cơ điện công nghiệp.
• Kiểm tra dòng trong hệ thống máy nén, bơm, quạt và thiết bị HVAC công suất lớn.
• Đo dòng trên hệ thống có biến tần hoặc bộ điều khiển tốc độ động cơ.
• Kiểm tra dòng DC trong các hệ thống nguồn, bộ lưu điện và thiết bị công suất phù hợp với giới hạn của máy.
• Phục vụ công tác bảo trì điện, xử lý sự cố và kiểm tra hệ thống phân phối điện công nghiệp.

4. Cam kết và nơi mua FLUKE 353

Đối với thiết bị đo dòng công suất lớn, việc lựa chọn đúng FLUKE 353 chính hãng, xác định tình trạng sản phẩm và sử dụng đúng hướng dẫn kỹ thuật là yếu tố quan trọng để đảm bảo độ tin cậy khi đo. FLUKE 353 hiện được Fluke xếp vào nhóm sản phẩm đã ngừng sản xuất hoặc được phân loại lại, vì vậy khách hàng nên kiểm tra tình trạng tồn kho và cấu hình hàng trước khi đặt mua.

Khách hàng có nhu cầu mua Ampe kìm AC/DC True-RMS FLUKE 353 chính hãng, kiểm tra tình trạng hàng, phụ kiện và thông tin kỹ thuật có thể liên hệ trực tiếp thietbicodien để được tư vấn đúng model và nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

FLUKE 353 đo được dòng AC tối đa bao nhiêu?

Dòng AC tối đa của FLUKE 353 là 1400 A RMS ở dải đo cao nhất. Thang đo dòng của thiết bị gồm 40 A, 400 A và 2000 A, trong đó giới hạn AC RMS ở dải cao nhất là 1400 A.

FLUKE 353 có đo được dòng DC không?

Có. FLUKE 353 đo dòng DC tới 2000 A và có chức năng ZERO để thiết lập đường cơ sở trước khi thực hiện phép đo DC hoặc AC+DC.

FLUKE 353 có đo điện áp và điện trở không?

Không. Model 353 chuyên đo dòng điện và không có các chức năng đo điện áp, điện trở hoặc thông mạch bằng que đo. Các chức năng đó thuộc phiên bản FLUKE 355 trong cùng dòng sản phẩm.

FLUKE 353 có đo dòng khởi động của động cơ không?

Có. Chế độ INRUSH được thiết kế để ghi nhận dòng tăng vọt khi thiết bị vừa được cấp nguồn, rất hữu ích khi kiểm tra động cơ và tải cảm ứng.

Có thể kẹp FLUKE 353 quanh cả dây pha và dây trung tính cùng lúc không?

Không nên làm như vậy khi mục tiêu là đo dòng tải của một dây. Khi hai dây mang dòng theo chiều ngược nhau cùng nằm trong hàm kẹp, từ trường có thể triệt tiêu lẫn nhau. Khi đo dòng theo cách thông thường, cần kẹp quanh một dây dẫn riêng biệt và đặt dây gần tâm hàm kẹp.

FLUKE 353 có phù hợp để đo hệ thống sử dụng biến tần không?

Có thể sử dụng trong các ứng dụng phù hợp với giới hạn kỹ thuật của máy. Bộ lọc thông thấp của FLUKE 353 được thiết kế để giảm ảnh hưởng của nhiễu tần số cao, chẳng hạn nhiễu liên quan đến bộ điều khiển tốc độ ASD hoặc VFD.

Độ mở hàm kẹp của FLUKE 353 là bao nhiêu?

Hàm kẹp 58 mm cho phép FLUKE 353 bao quanh các dây dẫn kích thước lớn thường gặp trong hệ thống điện có dòng tải cao.

FLUKE 353 có cấp an toàn đo lường nào?

Thiết bị có cấp an toàn CAT IV 600 V và CAT III 1000 V theo IEC 61010-2-032. Người vận hành vẫn phải tuân thủ đầy đủ quy trình an toàn điện, sử dụng phương tiện bảo hộ phù hợp và không vượt quá giới hạn làm việc của thiết bị.
