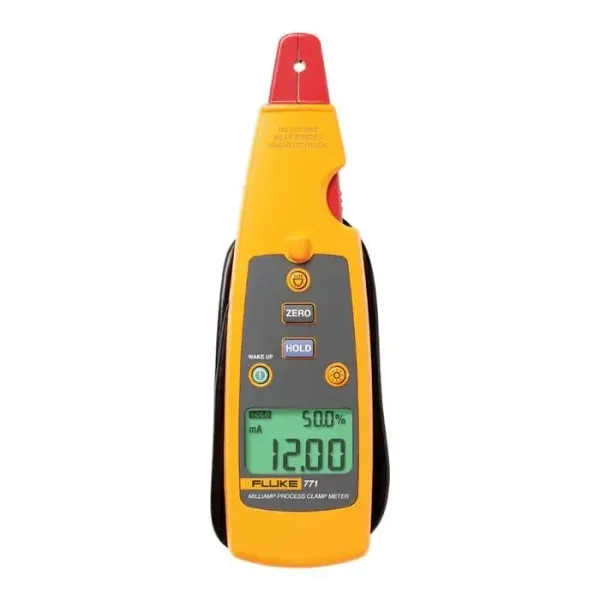

Ampe kìm đo dòng thấp FLUKE 771

Ampe kìm đo dòng thấp FLUKE 771 – đo tín hiệu vòng dòng không cần ngắt mạch

Ampe kìm đo dòng thấp FLUKE 771 là thiết bị chuyên dụng để kiểm tra tín hiệu dòng DC trong các vòng điều khiển quá trình, đặc biệt phù hợp với kỹ thuật viên bảo trì hệ thống PLC, DCS, transmitter và thiết bị đo lường công nghiệp. Điểm khác biệt quan trọng của model này là khả năng đo dòng bằng ngàm kẹp mà không phải tháo dây hoặc mở vòng dòng, nhờ đó giảm thời gian kiểm tra và hạn chế làm gián đoạn quá trình đang vận hành.

FLUKE 771 thuộc nhóm thiết bị đo và hiệu chuẩn quá trình của Fluke. Thương hiệu Fluke được thành lập tại Hoa Kỳ năm 1948 và hiện cung cấp nhiều dòng dụng cụ đo điện, điện tử, bảo trì công nghiệp và hiệu chuẩn chuyên nghiệp. Sản phẩm phù hợp cho công việc kiểm tra thực địa, bảo trì định kỳ và xử lý sự cố tín hiệu analog trong các hệ thống tự động hóa.

Đây là sản phẩm chính hãng Fluke; thông tin kỹ thuật cần được đối chiếu theo tài liệu của nhà sản xuất và phiên bản sản phẩm thực tế khi đưa vào từng quy trình đo cụ thể.

Ưu điểm và tính năng nổi bật của FLUKE 771

Ưu điểm nổi bật của thiết bị là khả năng đo dòng mA không cần ngắt vòng. Người vận hành chỉ cần đưa một dây dẫn cách điện của vòng tín hiệu vào ngàm kẹp để kiểm tra dòng đang chạy, thay vì phải tháo dây và mắc đồng hồ nối tiếp như phương pháp đo dòng truyền thống.

• Ngàm đo có thể tháo khỏi thân máy, thuận tiện khi tiếp cận dây tín hiệu trong tủ điều khiển chật hẹp hoặc khu vực khó quan sát.
• Chức năng ZERO điện tử giúp loại bỏ độ lệch trước khi đo dòng DC thấp.
• Hiển thị đồng thời giá trị dòng và phần trăm biên độ của vòng quá trình giúp kỹ thuật viên đánh giá tín hiệu nhanh hơn.
• Chức năng HOLD giữ kết quả trên màn hình khi vị trí đo khó đọc trực tiếp.
• Màn hình có đèn nền và đèn rọi tại khu vực đo hỗ trợ thao tác trong tủ điện hoặc môi trường thiếu sáng.
• Tự động tắt nguồn giúp hạn chế tiêu hao pin khi thiết bị không được sử dụng.
• Dải đo mở rộng cho phép kiểm tra cả một số hệ thống điều khiển cũ sử dụng tín hiệu dòng lớn hơn vòng quá trình thông dụng.

Thông số kỹ thuật chính

Thông số	Giá trị
Chức năng đo chính	Đo dòng DC bằng ngàm kẹp
Dải dòng thấp	±20,99 mA
Độ phân giải dải dòng thấp	0,01 mA
Độ chính xác dải ±20,99 mA	0,2% giá trị đọc ±5 digits
Dải dòng mở rộng	±21,0 mA đến ±99,9 mA
Độ phân giải dải mở rộng	0,1 mA
Độ chính xác dải mở rộng	1% giá trị đọc ±5 digits
Đường kính dây dẫn đo tối đa	4,5 mm
Cáp ngàm tháo rời	Khoảng 1 m
Nguồn cấp cho thiết bị	2 pin AA 1,5 V alkaline, IEC LR6
Cấp bảo vệ vỏ	IP40
Kích thước	59 × 38 × 212 mm khi ngàm được gắn vào thân máy
Khối lượng	Khoảng 260 g, gồm pin
Nhiệt độ làm việc	-10 đến 50 °C
Độ cao làm việc	0 đến 2.000 m
Phân loại đo	CAT II 300 V

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 771

Đo vòng dòng quá trình mà không tháo dây

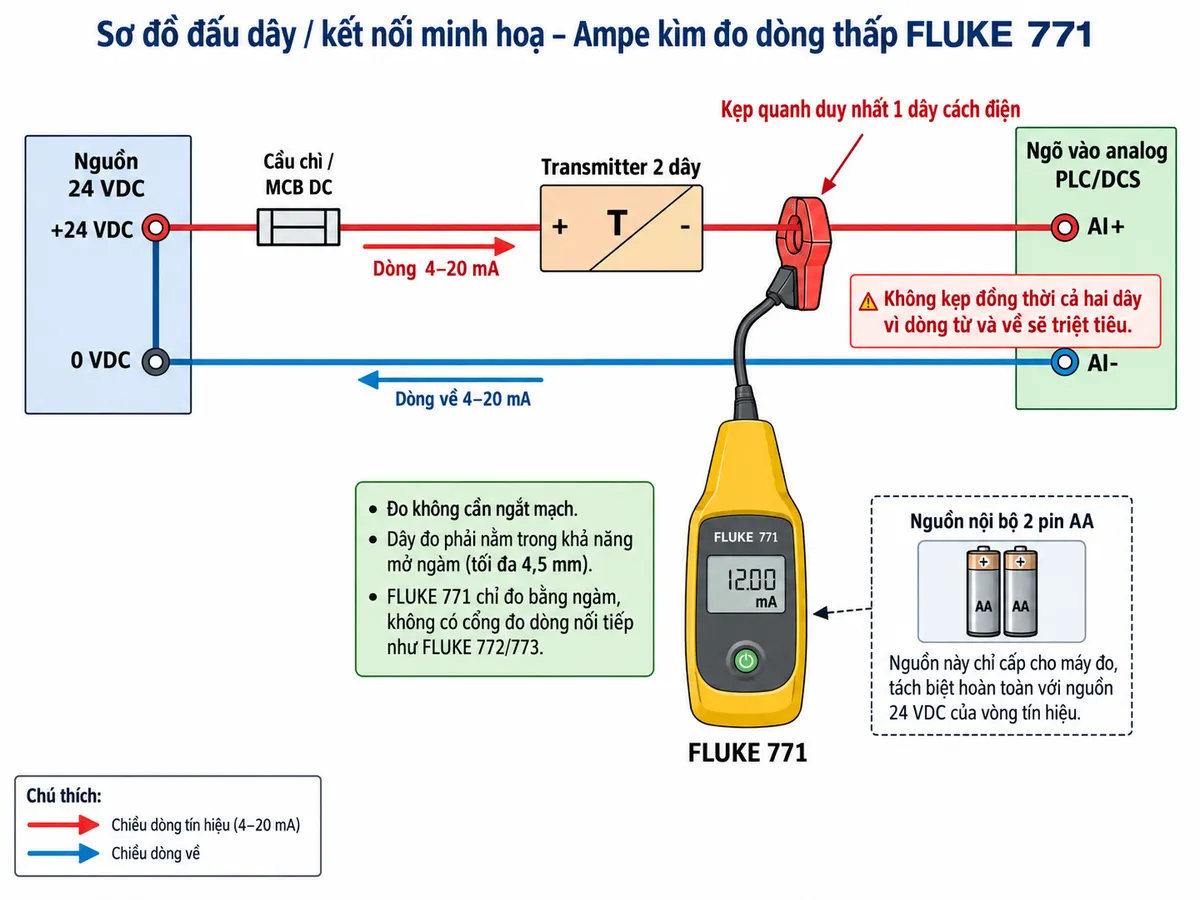

Trong hệ thống điều khiển công nghiệp, transmitter thường truyền giá trị quá trình tới PLC hoặc DCS bằng dòng DC. Với phương pháp đo dòng thông thường, kỹ thuật viên phải mở mạch và đưa đồng hồ vào nối tiếp. Ampe kìm đo vòng dòng FLUKE 771 cho phép kiểm tra tín hiệu bằng cách kẹp quanh một dây dẫn riêng lẻ, nhờ đó vòng điều khiển vẫn duy trì kết nối trong quá trình đo.

Thiết bị đặc biệt hữu ích khi cần so sánh tín hiệu đầu ra của transmitter với giá trị mà PLC hoặc hệ thống điều khiển đang nhận, tìm lỗi tín hiệu chập chờn, kiểm tra mất tín hiệu hoặc xác định nhanh vị trí bất thường trong vòng dòng.

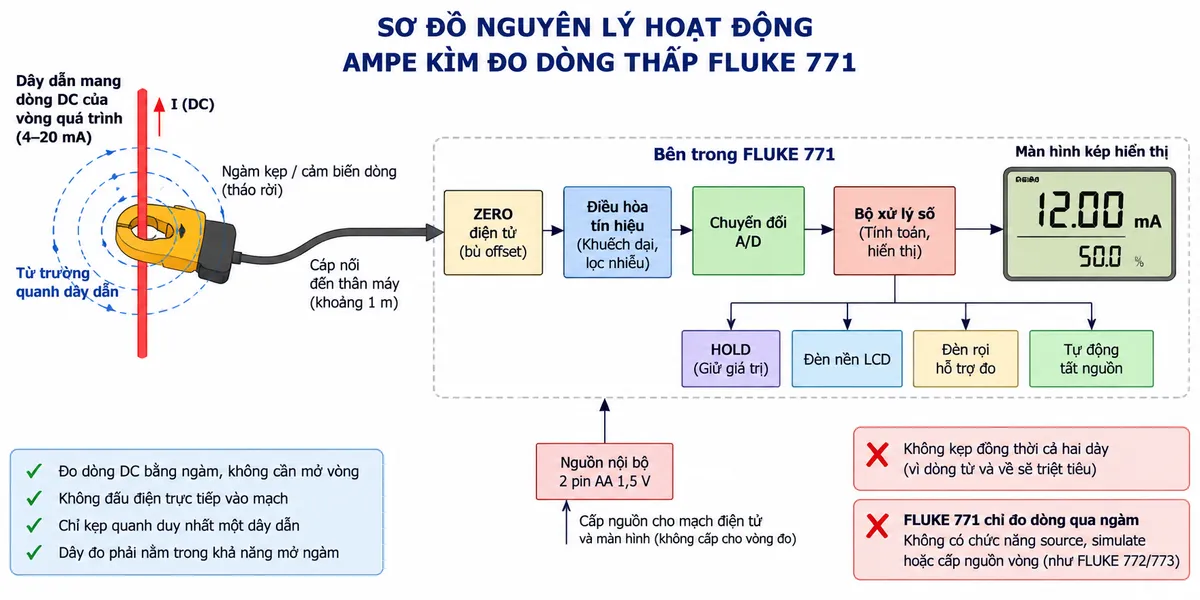

Nguyên lý đo dòng thấp bằng ngàm

Khi dòng DC chạy qua dây dẫn, xung quanh dây xuất hiện từ trường. Ngàm của FLUKE 771 nhận biết tác động từ trường này và chuyển đổi thành tín hiệu điện tỷ lệ với dòng cần đo. Tín hiệu sau đó được điều hòa, chuyển đổi sang dạng số và xử lý để đưa kết quả lên màn hình. Vì không cần tiếp xúc điện trực tiếp với lõi dẫn điện, phép đo có thể được thực hiện trong khi vòng tín hiệu vẫn đang hoạt động.

Trước khi kẹp vào dây, người dùng thực hiện ZERO điện tử với ngàm đóng và không có dòng đi qua để bù độ lệch DC. Khi đo, chiều dòng so với mũi tên trên ngàm quyết định dấu dương hoặc âm của kết quả. Việc zero tại vị trí và hướng ngàm gần giống tư thế đo thực tế giúp hạn chế ảnh hưởng của từ trường bên ngoài.

Bên cạnh giá trị dòng, thiết bị còn quy đổi tín hiệu sang phần trăm biên độ vòng quá trình trên màn hình phụ. Đây là cách hiển thị hữu ích khi kiểm tra transmitter, bộ chuyển đổi tín hiệu hoặc kênh analog vì kỹ thuật viên có thể nhanh chóng đánh giá mức tín hiệu tương ứng với trạng thái quá trình.

Ứng dụng trong bảo trì và tự động hóa

Kiểm tra tín hiệu PLC và DCS là một trong những ứng dụng điển hình của FLUKE 771. Kỹ thuật viên có thể đo trực tiếp trên dây tín hiệu đi vào module analog để so sánh dòng thực tế với giá trị hiển thị trên HMI hoặc hệ thống điều khiển.

• Kiểm tra đầu ra dòng của transmitter áp suất, nhiệt độ, lưu lượng, mức và các transmitter quá trình khác.
• Kiểm tra tín hiệu vào analog của PLC, DCS và bộ điều khiển quá trình.
• Khoanh vùng sự cố khi giá trị tại hiện trường và giá trị trên phòng điều khiển không đồng nhất.
• Kiểm tra vòng tín hiệu trong quá trình bảo trì mà không phải chủ động tháo dây chỉ để thực hiện phép đo dòng.
• Đo trong tủ điều khiển có không gian hạn chế nhờ ngàm tháo rời và cáp nối.
• Kiểm tra các hệ thống điều khiển cũ sử dụng mức dòng cao hơn vòng tín hiệu thông dụng.

Lưu ý khi sử dụng

FLUKE 771 được thiết kế để đo dòng DC bằng ngàm, không phải ampe kìm đo dòng AC và không thay thế thiết bị đo điện áp hay bộ phát tín hiệu vòng. Khi đo, chỉ kẹp quanh một dây dẫn cách điện. Nếu kẹp đồng thời dây đi và dây về của cùng một mạch, từ trường của hai dòng ngược chiều có thể triệt tiêu nhau và làm kết quả không phản ánh dòng thực tế.

Người dùng cần kiểm tra tình trạng ngàm, cáp và thân máy trước khi sử dụng, thực hiện ZERO trước mỗi phép đo và tuân thủ hướng dẫn an toàn của nhà sản xuất. Thiết bị không được sử dụng trên dây dẫn trần và không nên dùng ngoài giới hạn phân loại đo do Fluke quy định.

Cam kết và nơi mua FLUKE 771 chính hãng

Khi lựa chọn FLUKE 771 chính hãng, khách hàng nên đối chiếu đúng model, chức năng đo bằng ngàm và phụ kiện đi kèm để tránh nhầm với FLUKE 772 hoặc FLUKE 773. Hai model cao hơn có thêm những chức năng như đo nối tiếp, phát hoặc mô phỏng tín hiệu mà FLUKE 771 không được trang bị.

Để mua Ampe kìm đo dòng thấp FLUKE 771 chính hãng, nhận tư vấn lựa chọn thiết bị phù hợp cho hệ thống PLC, DCS và vòng đo quá trình, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ đối chiếu model, thông số và ứng dụng trước khi đặt hàng để lựa chọn đúng thiết bị cho nhu cầu bảo trì công nghiệp.

Câu hỏi thường gặp (FAQ)

FLUKE 771 có cần ngắt vòng dòng khi đo không?

Không. Điểm mạnh chính của FLUKE 771 là đo dòng DC thấp bằng ngàm kẹp quanh một dây dẫn, vì vậy không cần tháo dây chỉ để mắc đồng hồ nối tiếp vào vòng tín hiệu.

FLUKE 771 có thể phát hoặc mô phỏng tín hiệu dòng không?

Không. FLUKE 771 tập trung vào chức năng đo bằng ngàm. Chức năng phát dòng, mô phỏng dòng và cấp nguồn vòng thuộc các model khác trong dòng sản phẩm như FLUKE 772 hoặc FLUKE 773.

FLUKE 771 có đo điện áp DC không?

Không. Model này không có chức năng đo điện áp bằng que đo. Nếu công việc yêu cầu cả đo điện áp hoặc các chức năng kiểm tra vòng nâng cao hơn, cần lựa chọn thiết bị có chức năng tương ứng.

Có thể kẹp FLUKE 771 quanh cả hai dây của vòng tín hiệu không?

Không nên. Khi hai dây mang dòng đi và dòng về được kẹp cùng lúc, từ trường của chúng có xu hướng triệt tiêu. Để đo đúng, cần kẹp quanh duy nhất một dây dẫn của vòng.

Tại sao phải thực hiện ZERO trước khi đo?

ZERO giúp bù độ lệch DC và ảnh hưởng từ trường tại vị trí đo. Với phép đo dòng rất nhỏ, thao tác này đặc biệt quan trọng để duy trì độ tin cậy của kết quả.

Ngàm tháo rời của FLUKE 771 có lợi ích gì?

Ngàm kẹp tháo rời giúp tiếp cận dây tín hiệu nằm sâu trong tủ điện, giữa các terminal hoặc những vị trí mà toàn bộ thân đồng hồ khó đưa vào. Người dùng có thể đặt ngàm tại điểm đo trong khi giữ thân máy ở vị trí dễ đọc màn hình hơn.

FLUKE 771 phù hợp với những đối tượng sử dụng nào?

Sản phẩm phù hợp với kỹ thuật viên đo lường, kỹ thuật viên bảo trì nhà máy, kỹ sư tự động hóa và nhân sự vận hành cần kiểm tra transmitter, kênh analog PLC/DCS hoặc xử lý sự cố các vòng tín hiệu dòng trong hệ thống điều khiển quá trình.
