Tủ Rack Smart Table Rack 20U Legland SJTR20610BVA (W600 x D1000)

1) Giới thiệu Tủ Rack Smart Table Rack 20U Legrand SJTR20610BVA

Tủ Rack Smart Table Rack 20U Legrand SJTR20610BVA là tủ rack đứng thuộc dòng Table SmartRak, được thiết kế để lắp đặt, bảo vệ và tổ chức tập trung các thiết bị mạng, máy chủ, bộ lưu điện UPS cùng phụ kiện hạ tầng công nghệ thông tin. Với không gian lắp đặt 20U, rộng 600 mm và sâu 1000 mm, sản phẩm phù hợp cho phòng IT vừa và nhỏ, phòng kỹ thuật theo khu vực hoặc các hệ thống cần lắp thiết bị có chiều sâu lớn.

Legrand là thương hiệu quốc tế chuyên cung cấp giải pháp hạ tầng điện và kỹ thuật số cho nhà ở, tòa nhà thương mại, công nghiệp và trung tâm dữ liệu. Dòng Table SmartRak được phát triển theo hướng tối ưu chi phí, kết cấu chắc chắn và thuận tiện cho việc triển khai hệ thống mạng chuyên nghiệp.

Mã hàng SJTR20610BVA được xác định trong danh mục Table SmartRak 20U với kích thước W600 x D1000. Tủ sử dụng hệ thanh rack tiêu chuẩn 19 inch, giúp kỹ thuật viên bố trí đồng bộ switch, patch panel, máy chủ, UPS, thiết bị lưu trữ và các phụ kiện quản lý cáp tương thích.

2) Ưu điểm và tính năng nổi bật

Không gian 20U phù hợp nhiều loại thiết bị

Chiều cao 20U cung cấp không gian lắp đặt cân đối cho các hệ thống mạng quy mô vừa. Độ sâu 1000 mm hỗ trợ bố trí máy chủ, UPS và các thiết bị có thân dài tốt hơn so với tủ rack mạng có độ sâu nhỏ.

Kết cấu chắc chắn và khả năng chịu tải cao

Tủ có khung thép vững chắc, phù hợp với yêu cầu lắp đặt nhiều thiết bị trong cùng một hệ thống. Kết cấu tủ giúp hạn chế rung lắc, duy trì vị trí thiết bị ổn định và hỗ trợ bảo vệ thiết bị trước các tác động cơ học thông thường trong phòng kỹ thuật.

Thông gió và tiếp cận thiết bị thuận tiện

Cửa trước và cửa sau dạng lưới tổ ong tạo diện tích thông thoáng lớn, hỗ trợ luồng không khí đi xuyên qua khu vực lắp thiết bị. Hai cửa hông có thể tháo lắp và được trang bị khóa, giúp kỹ thuật viên tiếp cận dây dẫn, nguồn điện và thiết bị từ nhiều phía khi thi công hoặc bảo trì.

Linh hoạt khi lắp đặt và di chuyển

Hệ thống bánh xe chịu lực và chân đế cân chỉnh hỗ trợ di chuyển tủ đến vị trí thi công, sau đó cân bằng và cố định tủ trên mặt sàn. Cáp nguồn và cáp dữ liệu có thể được tổ chức theo hướng đi vào từ nóc hoặc đáy tủ tùy thiết kế thực tế.

Đặc tính	Thông tin
Dòng sản phẩm	Table SmartRak
Chiều cao lắp thiết bị	20U
Chiều rộng	600 mm
Chiều sâu	1000 mm
Chuẩn lắp thiết bị	Rack 19 inch
Tải trọng tham khảo	400 kg
Kết cấu vật liệu	Thép mạ điện, cấu trúc thép dày 2,00 mm theo thông tin công bố của dòng sản phẩm
Cửa trước và cửa sau	Dạng lưới tổ ong, có khóa, độ thông thoáng được công bố từ 70%
Cửa hông	Hai cửa tháo lắp được, có khóa
Phần đế	Chân cân chỉnh kết hợp bánh xe chịu lực
Màu hoàn thiện	Đen cát, sơn tĩnh điện
Trạng thái cung cấp	Lắp ráp hoàn chỉnh

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của tủ rack

Tủ rack 20U W600 x D1000 tạo một không gian cơ khí tiêu chuẩn để cố định thiết bị, phân phối nguồn, quản lý dây dẫn và kiểm soát luồng khí làm mát. Các thiết bị được bắt lên thanh rack 19 inch theo từng đơn vị U, giúp hệ thống được bố trí rõ ràng, dễ đánh số và thuận tiện mở rộng.

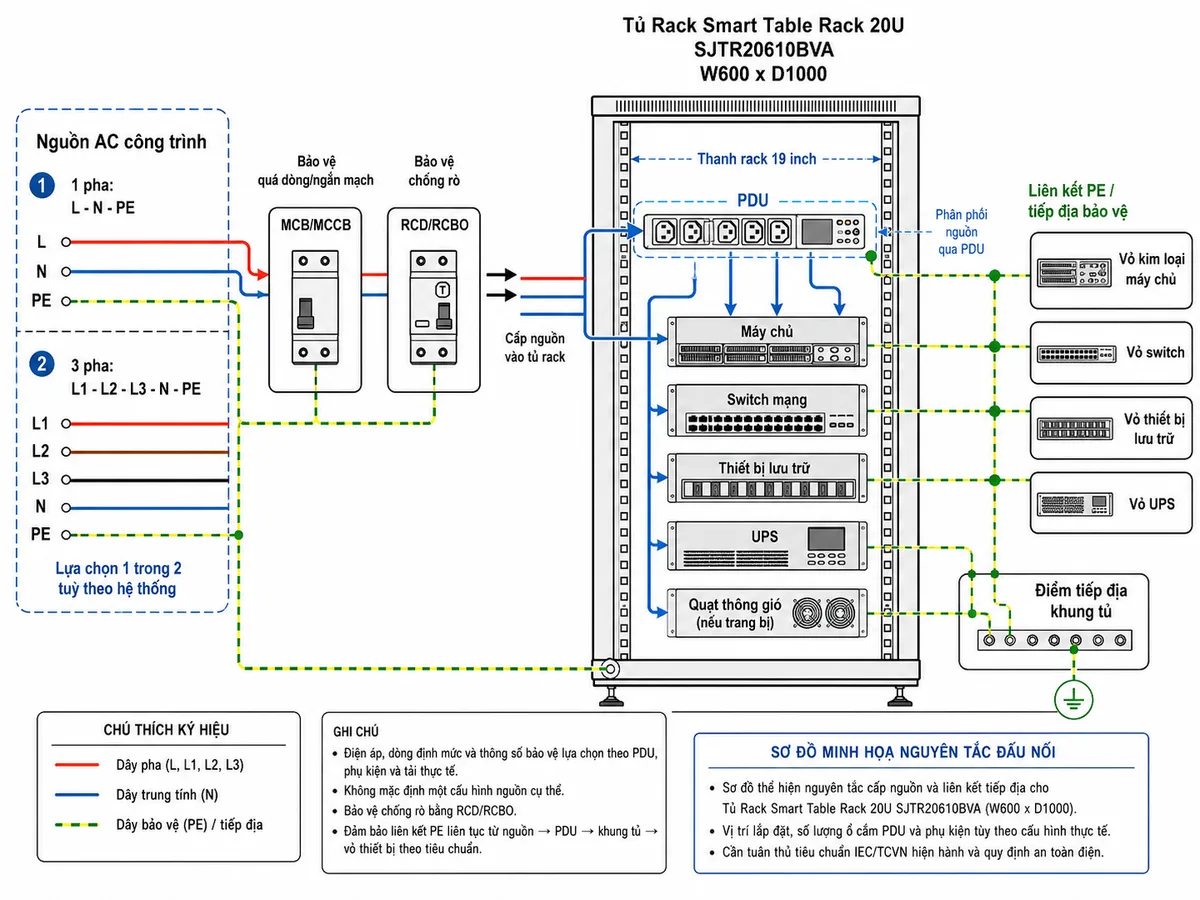

Bản thân khung tủ không phải là một tải điện độc lập. Nguồn điện trong hệ thống thường được đưa qua thiết bị bảo vệ phù hợp rồi cấp đến PDU lắp trong tủ. PDU tiếp tục phân phối điện cho máy chủ, switch, thiết bị lưu trữ, UPS hoặc phụ kiện thông gió theo cấu hình của dự án.

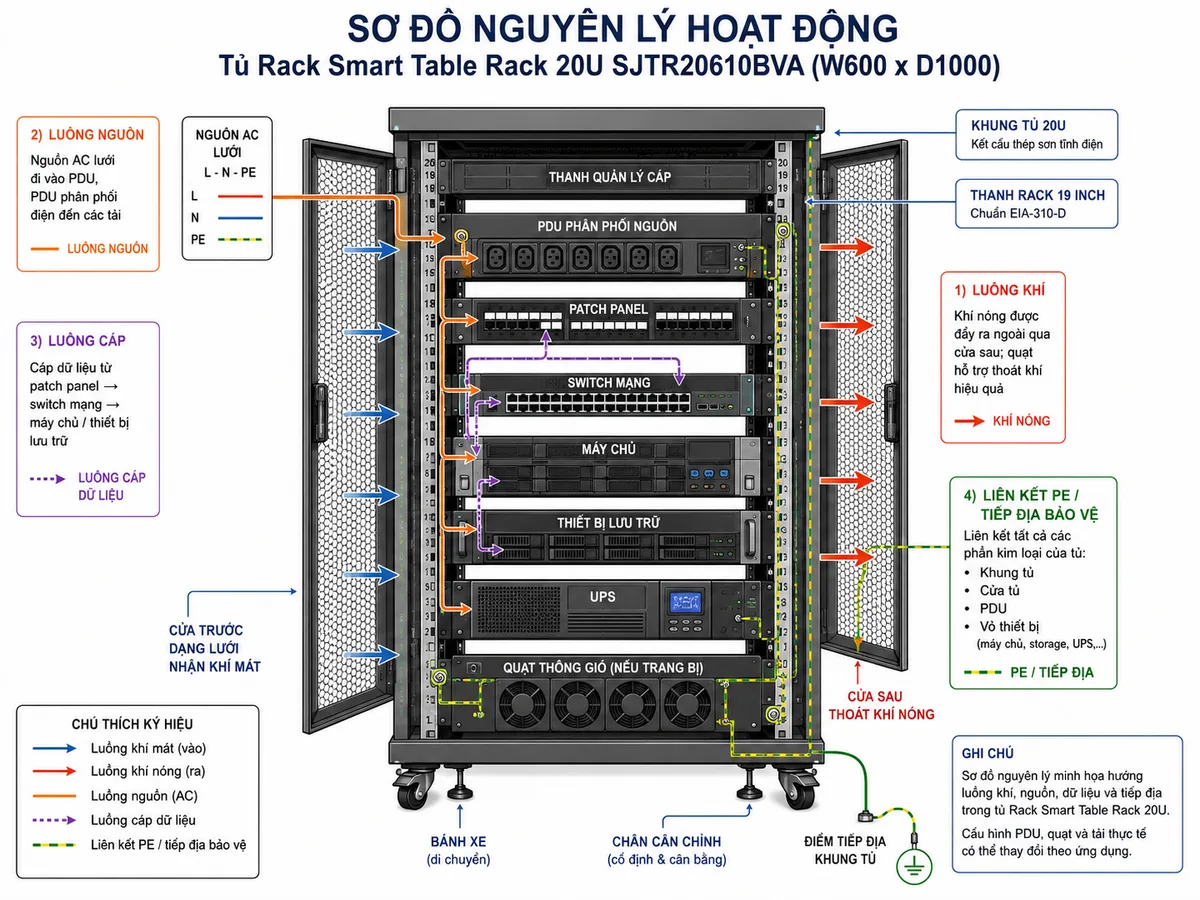

Nguyên lý tổ chức và vận hành

Trong quá trình vận hành, thiết bị mạng và máy chủ được cố định trên các thanh rack theo từng vị trí U. Cáp dữ liệu đi qua patch panel, thanh quản lý cáp hoặc máng cáp, trong khi dây nguồn được tách và dẫn đến PDU nhằm giảm giao cắt, hỗ trợ kiểm tra và bảo trì.

Không khí mát đi vào qua khu vực cửa trước dạng lưới, đi qua các thiết bị và hấp thụ nhiệt. Khí nóng tiếp tục thoát về phía cửa sau; khi hệ thống có quạt thông gió, quạt hỗ trợ tăng cường quá trình đưa khí nóng ra ngoài. Hiệu quả làm mát còn phụ thuộc vào cách bố trí thiết bị, khoảng trống giữa các khối, công suất nhiệt và điều kiện điều hòa của phòng.

Khung tủ, cửa tủ, PDU và vỏ kim loại của thiết bị cần được liên kết với hệ thống tiếp địa bảo vệ PE theo thiết kế điện của công trình. Việc liên kết đẳng thế giúp giảm nguy cơ xuất hiện điện áp nguy hiểm trên các phần kim loại khi xảy ra sự cố cách điện.

Ứng dụng tiêu biểu

• Lắp đặt máy chủ, switch, router, firewall và thiết bị lưu trữ trong phòng IT.
• Tổ chức patch panel, cáp đồng, cáp quang và phụ kiện quản lý cáp của hệ thống mạng LAN.
• Bố trí UPS, PDU và thiết bị cấp nguồn phụ trợ cho hạ tầng công nghệ thông tin.
• Sử dụng tại phòng kỹ thuật khu vực, tủ trục thông tầng và phòng viễn thông của tòa nhà.
• Ứng dụng trong văn phòng, trường học, bệnh viện, khách sạn, cao ốc, nhà xưởng và trung tâm dữ liệu quy mô nhỏ.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt thiết bị vào tủ, cần kiểm tra tổng chiều cao U, chiều sâu thân máy, khoảng không cho đầu nối và bán kính uốn cáp. Tổng tải trọng thiết bị phải nằm trong giới hạn cho phép, đồng thời tải nên được phân bố hợp lý với thiết bị nặng đặt ở phần dưới để tăng độ ổn định.

PDU, thiết bị bảo vệ, tiết diện dây nguồn, hệ thống tiếp địa và phụ kiện thông gió phải được lựa chọn theo tải thực tế. Không nên che kín cửa thông gió hoặc để dây cáp cản trở luồng khí trước và sau thiết bị.

4) Cam kết và nơi mua hàng

Khi lựa chọn Tủ Rack Legrand SJTR20610BVA chính hãng, khách hàng cần đối chiếu đúng mã hàng, kích thước W600 x D1000, tình trạng phụ kiện và cấu hình bàn giao. Việc chọn đúng sản phẩm giúp tránh thiếu không gian lắp đặt, sai độ sâu thiết bị hoặc phát sinh chi phí thay đổi hệ thống về sau.

Để nhận tư vấn cấu hình, kiểm tra hàng hóa và báo giá phù hợp cho dự án, hãy đặt mua tại thietbicodien. Đội ngũ tư vấn hỗ trợ lựa chọn tủ rack, PDU, phụ kiện quản lý cáp và giải pháp nguồn tương thích theo nhu cầu triển khai thực tế.

Câu hỏi thường gặp (FAQ)

Tủ Rack SJTR20610BVA có kích thước bao nhiêu?

Tủ có chiều cao lắp thiết bị 20U, chiều rộng 600 mm và chiều sâu 1000 mm. Đây là cấu hình phù hợp khi hệ thống có máy chủ, UPS hoặc thiết bị cần nhiều không gian theo chiều sâu.

SJTR20610BVA có lắp được thiết bị rack 19 inch không?

Có. Sản phẩm sử dụng hệ thanh lắp thiết bị theo tiêu chuẩn rack 19 inch, tương thích với nhiều loại switch, patch panel, máy chủ, PDU và phụ kiện rack phổ biến.

Tủ rack 20U này phù hợp với hệ thống nào?

Sản phẩm phù hợp cho hệ thống mạng và máy chủ quy mô vừa, phòng IT, phòng viễn thông, tủ kỹ thuật theo tầng, văn phòng, nhà xưởng và trung tâm dữ liệu nhỏ.

Tủ có thể đặt máy chủ và UPS bên trong không?

Có thể, với điều kiện kích thước, khối lượng, chiều sâu và yêu cầu thông gió của thiết bị nằm trong khả năng bố trí của tủ. Cần kiểm tra datasheet của từng máy chủ hoặc UPS trước khi lắp.

Tủ rack có cần đấu nguồn điện trực tiếp không?

Khung tủ không cần nguồn để thực hiện chức năng cơ khí. Nguồn điện được cấp cho PDU, thiết bị mạng, máy chủ, UPS và quạt nếu có. Hệ thống phải có thiết bị bảo vệ và tiếp địa phù hợp với thiết kế công trình.

Cửa lưới trước và sau có tác dụng gì?

Cửa lưới tạo đường lưu thông không khí qua thiết bị, hỗ trợ đưa khí mát vào phía trước và thoát khí nóng về phía sau. Thiết kế này đồng thời giúp bảo vệ thiết bị và kiểm soát quyền tiếp cận bằng khóa cửa.

Cần lưu ý gì khi bố trí thiết bị trong tủ?

Nên đặt thiết bị nặng ở phía dưới, chừa khoảng trống cần thiết cho thông gió, tách cáp nguồn khỏi cáp dữ liệu và không vượt quá tải trọng cho phép. Khung tủ cùng các vỏ kim loại cũng cần được nối với hệ thống tiếp địa bảo vệ.
