Tủ Rack SmartRak 3.0 42U Legland SR42610BVA3-FAN (W600 x D1000)

1) Giới thiệu Tủ Rack SmartRak 3.0 42U Legrand SR42610BVA3-FAN

Tủ Rack SmartRak 3.0 42U Legrand SR42610BVA3-FAN là tủ rack đứng thuộc nhóm giải pháp hạ tầng mạng của Legrand, có kích thước rộng 600 mm, sâu 1000 mm và không gian lắp đặt 42U. Sản phẩm được thiết kế để tổ chức, bảo vệ và quản lý tập trung máy chủ, switch, thiết bị lưu trữ, thiết bị viễn thông cùng các phụ kiện mạng trong phòng máy chuyên nghiệp.

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên phát triển các giải pháp hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại, công nghiệp và trung tâm dữ liệu. Dòng SmartRak 3.0 hướng đến khả năng lắp đặt linh hoạt, quản lý cáp thuận tiện, hỗ trợ luồng khí làm mát và đơn giản hóa công tác vận chuyển, bảo trì hệ thống.

Thông tin kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng sản phẩm	SmartRak 3.0
Chiều cao lắp đặt	42U
Chiều rộng	600 mm
Chiều sâu	1000 mm
Loại thiết bị hỗ trợ	Thiết bị chuẩn 19 inch, ETSI và Metric
Cửa trước	Cửa đơn đục lỗ 75%
Cửa sau	Cửa đôi đục lỗ 75%
Nắp bên	Thiết kế chia tách, có thể tháo rời để lắp đặt và bảo trì
Màu tiêu chuẩn	Đen RAL 9005
Cấp bảo vệ	IP20
Tải trọng tĩnh tối đa	1500 kg
Tiếp địa	Kết cấu tủ hỗ trợ liên kết tiếp địa bảo vệ
Hệ thống thông gió	Cửa đục lỗ kết hợp cụm quạt theo cấu hình phiên bản -FAN
Phụ kiện lắp thiết bị	30 bộ đai ốc lồng M6, đai ốc bích và bu lông bích tích hợp
Tiêu chuẩn và chứng nhận tham chiếu	IEC 297-2, DIN 41494, EIA-310-D, EN 60950, UL 60950-1 và RoHS

2) Ưu điểm và tính năng nổi bật

Không gian 42U phù hợp hệ thống máy chủ chuyên nghiệp

Không gian tủ rack 42U rộng 600 mm sâu 1000 mm đáp ứng nhu cầu lắp đặt nhiều thiết bị trên cùng một hệ thống, bao gồm server, switch mạng, patch panel, thiết bị lưu trữ, bộ lưu điện và các phụ kiện quản lý cáp. Độ sâu 1000 mm đặc biệt hữu ích đối với thiết bị máy chủ có thân dài hoặc cần khoảng trống phía sau để đấu nối và tản nhiệt.

Tương thích nhiều chuẩn thiết bị

Hệ thống thanh gá bên trong hỗ trợ thiết bị chuẩn rack 19 inch, đồng thời tương thích với cấu hình ETSI và Metric. Nhờ đó, người dùng có thể bố trí thiết bị từ nhiều nhà sản xuất khác nhau mà vẫn duy trì cấu trúc lắp đặt đồng bộ và thuận tiện khi mở rộng.

Khả năng chịu tải cao và kết cấu chắc chắn

Khung tủ được thiết kế cho hệ thống thiết bị có khối lượng lớn, phù hợp với các phòng máy cần bố trí nhiều server và thiết bị lưu trữ. Các thanh gá thiết bị có thể điều chỉnh vị trí để đáp ứng chiều sâu lắp đặt khác nhau, đồng thời hỗ trợ phân bổ tải trọng hợp lý trong tủ.

Tối ưu luồng khí làm mát

Cửa trước đơn và cửa sau đôi được đục lỗ 75%, tạo điều kiện cho không khí lưu thông qua khu vực thiết bị. Phiên bản SR42610BVA3-FAN tích hợp cụm quạt hỗ trợ đưa khí nóng ra khỏi tủ, hạn chế hiện tượng tích nhiệt khi máy chủ và thiết bị mạng hoạt động liên tục.

Quản lý cáp linh hoạt

Cáp nguồn và cáp tín hiệu có thể được tổ chức theo hướng đi từ phía trên hoặc phía dưới tủ. Cách bố trí này giúp tách tuyến cáp, giảm tình trạng dây dẫn chồng chéo, duy trì khoảng trống thông gió và tạo điều kiện thuận lợi cho việc kiểm tra, đánh nhãn hoặc thay thế kết nối.

Thuận tiện khi vận chuyển và bảo trì

Nắp bên dạng chia tách và có thể tháo rời giúp kỹ thuật viên dễ dàng tiếp cận thiết bị từ nhiều hướng. Thiết kế này hỗ trợ quá trình đưa tủ vào phòng máy, lắp phụ kiện, đấu cáp và bảo trì mà không cần thao tác hoàn toàn từ cửa trước hoặc cửa sau.

3) Chức năng, nguyên lý hoạt động và ứng dụng

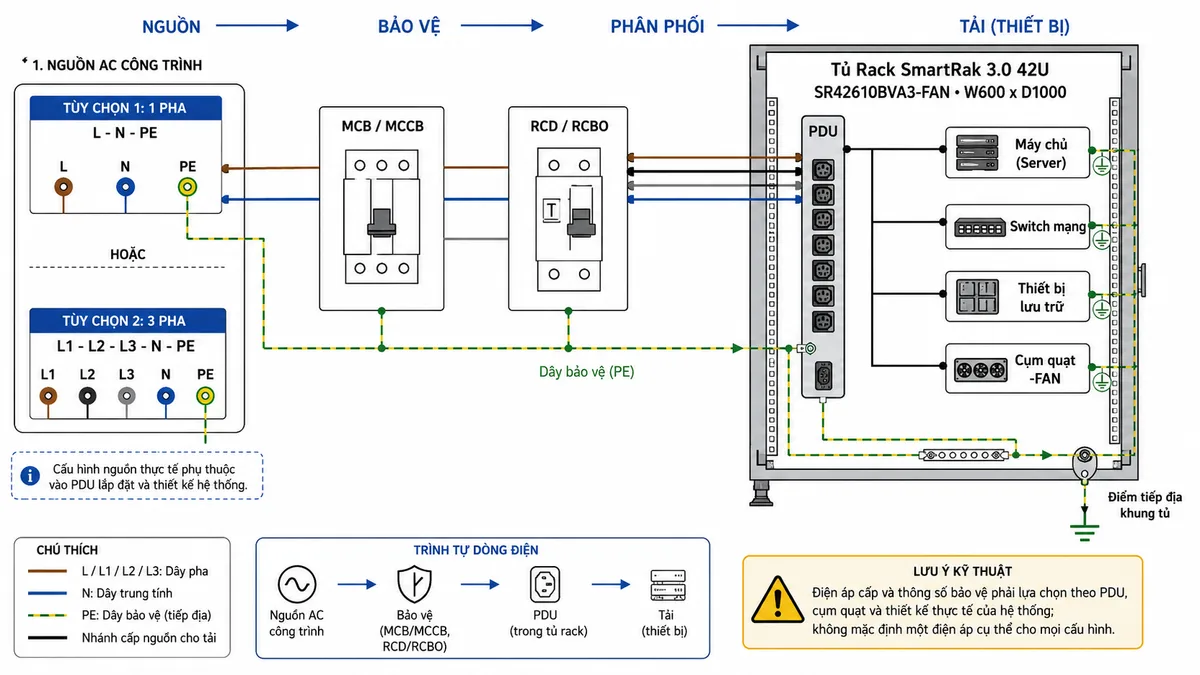

Chức năng kết nối nguồn và thiết bị trong tủ

Bản thân tủ rack thực hiện chức năng cơ khí là lắp đặt, bảo vệ và tổ chức thiết bị; tủ không thay thế thiết bị phân phối điện. Nguồn điện của công trình cần đi qua thiết bị đóng cắt và bảo vệ phù hợp trước khi cấp đến PDU lắp trong tủ. Từ PDU, nguồn được phân phối đến server, switch, thiết bị lưu trữ và cụm quạt theo thiết kế hệ thống.

Dây tiếp địa bảo vệ phải được liên kết với điểm tiếp địa của khung tủ, PDU và các thiết bị yêu cầu nối đất. Điện áp cấp cho PDU và cụm quạt cần tuân theo nhãn thiết bị, cấu hình phụ kiện thực tế và hồ sơ thiết kế của công trình; không được tự suy đoán điện áp chỉ từ mã tủ.

Nguyên lý tổ chức và bảo vệ thiết bị

Máy chủ và thiết bị mạng được cố định trên các thanh gá theo từng đơn vị U. Kết cấu khung chịu lực giữ thiết bị ở vị trí ổn định, trong khi cửa và nắp bên tạo thành vùng bảo vệ giúp hạn chế tiếp xúc ngoài ý muốn, bụi bẩn kích thước lớn và các tác động cơ học thông thường trong phòng kỹ thuật.

Nguyên lý làm mát

Không khí mát được đưa vào qua vùng cửa trước đục lỗ, đi qua các thiết bị theo hướng hút gió của server và thoát ra phía sau. Cụm quạt hỗ trợ tăng cường quá trình thải khí nóng, giúp hạn chế hiện tượng khí nóng quay trở lại vùng hút. Hiệu quả làm mát còn phụ thuộc vào cách bố trí thiết bị, tấm che khe trống, công suất nhiệt và hệ thống điều hòa của phòng máy.

Nguyên lý quản lý cáp

Cáp mạng, cáp quang và cáp nguồn được đưa vào tủ qua các vị trí tiếp cận phía trên hoặc phía dưới, sau đó dẫn đến thiết bị bằng phụ kiện quản lý cáp phù hợp. Việc phân tách cáp nguồn với cáp tín hiệu giúp hệ thống dễ kiểm tra, dễ truy vết sự cố và hạn chế cản trở luồng không khí.

Ứng dụng tiêu biểu

• Lắp đặt máy chủ, switch và thiết bị lưu trữ trong trung tâm dữ liệu.
• Xây dựng phòng server cho doanh nghiệp, ngân hàng, trường học, bệnh viện và cơ quan hành chính.
• Tổ chức thiết bị mạng trong hệ thống viễn thông, ISP và hạ tầng truyền dẫn.
• Lắp đầu ghi, switch PoE, bộ lưu trữ và thiết bị điều khiển của hệ thống CCTV.
• Triển khai hạ tầng mạng cho nhà máy, tòa nhà thương mại và hệ thống điều khiển công nghiệp.
• Thay thế hoặc mở rộng tủ rack hiện hữu khi cần tăng không gian lắp đặt và khả năng quản lý cáp.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Tủ Rack Legrand SR42610BVA3-FAN chính hãng có thể liên hệ thietbicodien để được tư vấn cấu hình tủ, phụ kiện gá lắp, PDU, giải pháp quản lý cáp và phương án cấp nguồn phù hợp với hệ thống thực tế.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin minh bạch và hỗ trợ kiểm tra cấu hình trước khi đặt mua. Đối với dự án phòng server hoặc trung tâm dữ liệu, khách hàng nên cung cấp danh sách thiết bị, kích thước máy chủ, tổng tải trọng và nhu cầu làm mát để lựa chọn đầy đủ phụ kiện đi kèm.

Câu hỏi thường gặp (FAQ)

Tủ Rack SmartRak 3.0 SR42610BVA3-FAN có kích thước bao nhiêu?

Sản phẩm có không gian lắp đặt 42U, chiều rộng 600 mm và chiều sâu 1000 mm. Kích thước này phù hợp với hệ thống máy chủ và thiết bị mạng cần chiều sâu lắp đặt lớn.

SR42610BVA3-FAN có lắp được thiết bị chuẩn 19 inch không?

Có. Tủ hỗ trợ thiết bị chuẩn 19 inch, đồng thời đáp ứng các cấu hình gá lắp ETSI và Metric theo thiết kế của dòng SmartRak 3.0.

Phiên bản SR42610BVA3-FAN có hỗ trợ làm mát không?

Có. Phiên bản mang hậu tố -FAN được cấu hình với cụm quạt hỗ trợ thông gió. Cửa trước và cửa sau đục lỗ 75% giúp tăng khả năng lưu thông không khí qua khu vực thiết bị.

Tủ rack có đi kèm PDU hay thiết bị bảo vệ nguồn không?

PDU, MCB, MCCB, RCD hoặc RCBO cần được xác định theo cấu hình cung cấp và yêu cầu của từng dự án. Không nên mặc định các thiết bị phân phối hoặc bảo vệ điện đã đi kèm nếu chưa được thể hiện trong báo giá và danh mục đóng gói.

Có thể cấp điện trực tiếp từ nguồn công trình vào máy chủ trong tủ không?

Nguồn điện nên được đưa qua thiết bị đóng cắt, bảo vệ và PDU phù hợp trước khi phân phối đến máy chủ hoặc thiết bị mạng. Việc chọn số pha, dòng điện, điện áp và khả năng bảo vệ phải dựa trên tải thực tế và hồ sơ thiết kế điện.

Tại sao phải nối đất khung tủ rack?

Nối đất giúp liên kết các bộ phận kim loại với hệ thống tiếp địa bảo vệ, hỗ trợ giảm nguy cơ điện giật khi xảy ra sự cố cách điện và tạo điều kiện để thiết bị bảo vệ tác động đúng. Điểm tiếp địa phải được thi công bằng dây dẫn có tiết diện phù hợp.

Tủ sâu 1000 mm phù hợp với những thiết bị nào?

Chiều sâu 1000 mm phù hợp với nhiều loại máy chủ dạng rack, thiết bị lưu trữ, UPS rack, switch và phụ kiện có chiều sâu lớn. Trước khi lắp đặt vẫn cần kiểm tra chiều sâu thân thiết bị, đầu nối cáp và khoảng trống cần thiết cho luồng khí phía sau.

Cần lưu ý gì khi bố trí thiết bị trong tủ 42U?

Thiết bị nặng nên được bố trí ở vùng thấp, tải trọng cần phân bổ đều và không vượt giới hạn của tủ. Các khe U chưa sử dụng nên được che phù hợp để hạn chế khí nóng tuần hoàn, đồng thời cáp nguồn và cáp tín hiệu cần được tổ chức riêng để thuận tiện vận hành.
