Tủ Rack Smart Table Rack 20U Legland SJTR20680BVA (W600 x D800)

1) Giới thiệu Tủ Rack Smart Table Rack 20U Legrand SJTR20680BVA

Tủ Rack Smart Table Rack 20U Legrand SJTR20680BVA là tủ mạng dạng đứng thuộc dòng Table SmartRak, được thiết kế để lắp đặt, bảo vệ và quản lý tập trung các thiết bị công nghệ thông tin theo chuẩn rack 19 inch. Với kích thước rộng 600 mm, sâu 800 mm và sức chứa 20U, sản phẩm phù hợp cho phòng IT, phòng kỹ thuật, tủ trục thông tầng và các hệ thống mạng quy mô vừa hoặc nhỏ.

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên cung cấp các giải pháp hạ tầng điện và dữ liệu cho công trình dân dụng, thương mại và công nghiệp. Tủ rack model SJTR20680BVA hướng đến khả năng bố trí thiết bị khoa học, tối ưu không gian và hỗ trợ vận hành ổn định trong hệ thống mạng nội bộ.

2) Ưu điểm và tính năng nổi bật

• Sức chứa 20U đáp ứng nhu cầu lắp switch mạng, router, firewall, patch panel, đầu ghi, thiết bị viễn thông, UPS dạng rack và các phụ kiện quản lý cáp.
• Chuẩn lắp thiết bị 19 inch giúp tủ tương thích với nhiều loại thiết bị mạng và phụ kiện rack phổ biến.
• Kích thước W600 x D800 tạo chiều sâu phù hợp cho nhiều thiết bị mạng, máy chủ dạng rack ngắn và hệ thống cáp phía sau.
• Khung tủ bằng thép mạ điện có kết cấu chắc chắn, hỗ trợ bảo vệ thiết bị trước các tác động cơ học trong phòng kỹ thuật.
• Cửa trước và cửa sau dạng lưới tổ ong hỗ trợ lưu thông không khí, giảm hiện tượng tích tụ nhiệt quanh thiết bị.
• Hai cửa hông có thể tháo lắp và khóa lại, thuận tiện khi thi công, kiểm tra dây dẫn hoặc bảo trì thiết bị.
• Chân đế cân chỉnh kết hợp bánh xe chịu lực giúp di chuyển tủ đến vị trí lắp đặt và cân bằng tủ trên mặt sàn.
• Các vị trí đi cáp từ nóc và đáy hỗ trợ tổ chức dây nguồn, dây mạng và cáp quang gọn gàng hơn.
• Bề mặt sơn tĩnh điện màu đen cát phù hợp với môi trường phòng máy, phòng điều khiển và khu vực kỹ thuật.

Thông số nhận diện chính

Đặc tính	Giá trị
Sức chứa thiết bị	20U
Chiều rộng	600 mm
Chiều sâu	800 mm
Chuẩn lắp thiết bị	Rack 19 inch
Tải trọng tham khảo	Tối đa 400 kg khi lắp đặt đúng kỹ thuật
Vật liệu kết cấu	Thép mạ điện theo tiêu chuẩn JIS
Độ dày kết cấu được công bố	2,0 mm
Cửa trước và cửa sau	Lưới tổ ong có khóa, độ thông thoáng khoảng 70%
Cửa hông	Hai cửa tháo lắp được, có khóa
Hệ thống đỡ	Chân cân chỉnh và bánh xe chịu lực
Màu hoàn thiện	Đen cát sơn tĩnh điện

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng lưu trữ và bảo vệ thiết bị

Tủ rack mạng 20U tạo một không gian lắp đặt tập trung cho các thiết bị mạng và viễn thông. Thiết bị được bắt cố định lên các thanh rack 19 inch theo từng đơn vị U, nhờ đó kỹ thuật viên có thể phân tầng switch, patch panel, router, UPS, máy chủ và khay phụ kiện theo sơ đồ hệ thống.

Kết cấu khung và các cửa có khóa giúp hạn chế tiếp xúc ngoài ý muốn, đồng thời bảo vệ dây kết nối và thiết bị bên trong. Cửa hông tháo rời hỗ trợ tiếp cận hai bên tủ khi đấu nối, bó cáp hoặc thay thế thiết bị.

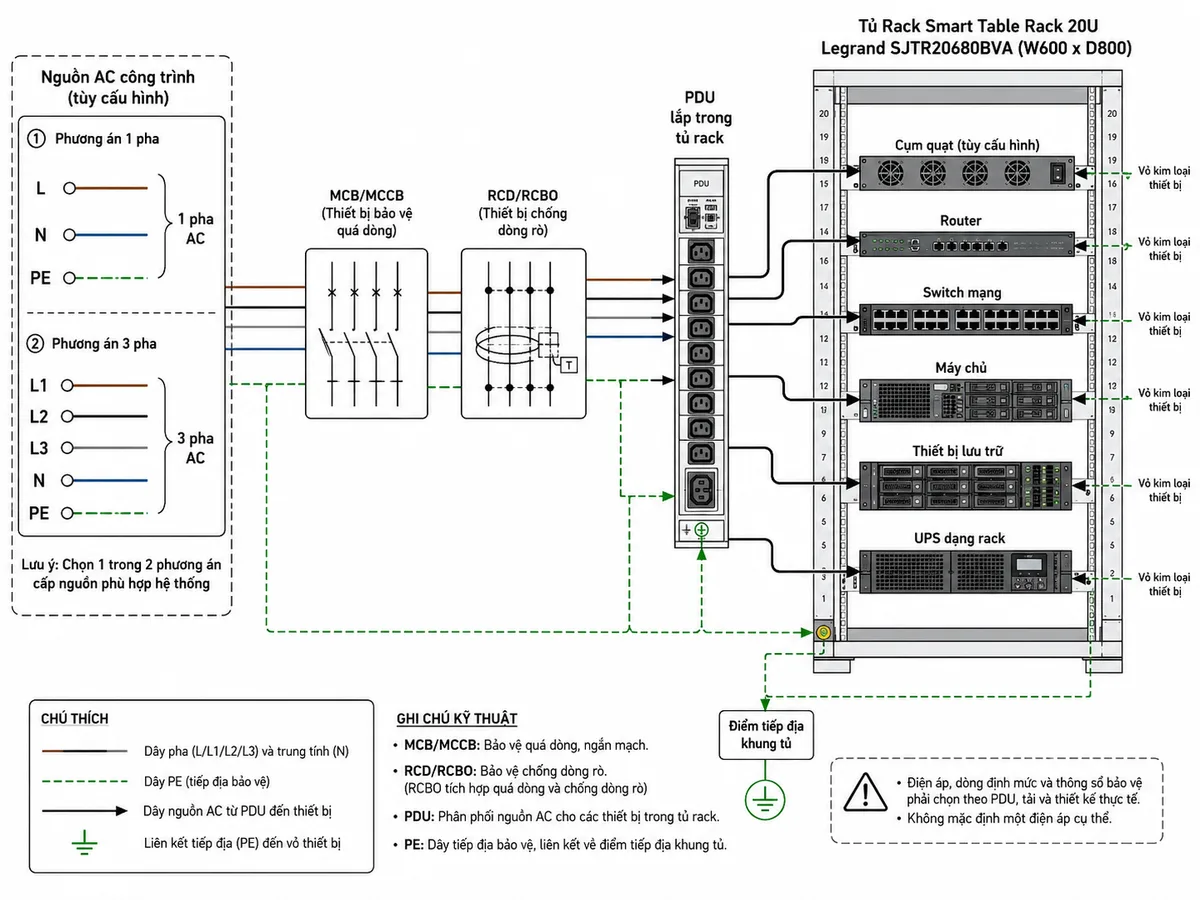

Đấu nối nguồn điện và kết nối thiết bị

Bản thân khung tủ không phải là một tải điện và không được cấp nguồn trực tiếp. Nguồn điện của công trình cần đi qua thiết bị đóng cắt và bảo vệ phù hợp trước khi cấp đến PDU lắp trong tủ rack. Từ PDU, nguồn được phân phối đến máy chủ, switch, thiết bị lưu trữ, UPS hoặc cụm quạt nếu cấu hình có lắp.

Dây bảo vệ PE cần được liên kết với điểm tiếp địa của khung tủ, PDU và vỏ kim loại của các thiết bị theo thiết kế điện thực tế. Điện áp, dòng định mức, tiết diện dây dẫn và thiết bị bảo vệ phải được lựa chọn theo PDU, tổng công suất tải và yêu cầu của công trình.

Nguyên lý thông gió và quản lý hệ thống

Trong quá trình vận hành, các thiết bị bên trong tủ sinh nhiệt. Không khí mát đi vào qua khu vực cửa lưới phía trước, di chuyển qua các thiết bị và hấp thụ nhiệt. Khí nóng tiếp tục thoát qua cửa lưới phía sau hoặc được hỗ trợ đẩy ra ngoài bằng cụm quạt khi hệ thống có trang bị.

Cáp nguồn và cáp tín hiệu được dẫn qua các vị trí đi cáp trên nóc hoặc đáy, sau đó phân tuyến đến từng thiết bị. Việc tách và bó gọn các nhóm cáp giúp giảm rối dây, hạn chế cản trở luồng khí và hỗ trợ kỹ thuật viên nhận diện kết nối nhanh hơn khi bảo trì.

Ứng dụng tiêu biểu

• Phòng IT và phòng máy của văn phòng, doanh nghiệp hoặc chi nhánh.
• Hệ thống mạng tại trường học, bệnh viện, khách sạn và trung tâm thương mại.
• Tủ trục kỹ thuật trong tòa nhà, chung cư và cao ốc văn phòng.
• Hệ thống camera giám sát, kiểm soát ra vào và thiết bị an ninh.
• Phòng điều khiển, nhà xưởng và khu vực quản lý hạ tầng viễn thông.
• Trung tâm dữ liệu nhỏ cần bố trí thiết bị theo chuẩn rack 19 inch.

4) Cam kết và nơi mua hàng

Khi lựa chọn Tủ Rack Legrand SJTR20680BVA chính hãng, khách hàng nên xác nhận cấu hình phụ kiện, PDU, quạt, khay rack, thanh quản lý cáp và điều kiện bảo hành theo từng báo giá cụ thể.

Để được tư vấn lựa chọn cấu hình phù hợp, kiểm tra tình trạng hàng và nhận báo giá sản phẩm chính hãng, hãy đặt mua tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu model, nhu cầu lắp thiết bị và các phụ kiện cần thiết cho từng hệ thống.

Câu hỏi thường gặp (FAQ)

Tủ Legrand SJTR20680BVA có kích thước bao nhiêu?

Tủ có sức chứa 20U, chiều rộng 600 mm và chiều sâu 800 mm. Kích thước này phù hợp với nhiều thiết bị mạng chuẩn 19 inch trong phòng IT vừa và nhỏ.

Model SJTR20680BVA có lắp được máy chủ không?

Tủ có thể lắp máy chủ dạng rack khi kích thước, chiều sâu, khối lượng và phương án đỡ thiết bị phù hợp với không gian sử dụng của tủ. Cần kiểm tra chiều sâu thực tế của máy chủ và khoảng trống dành cho đầu nối, dây cáp và luồng khí trước khi lắp.

Tủ rack 20U này có dùng được cho switch và patch panel không?

Có. Hệ thanh rack 19 inch cho phép lắp switch, patch panel, router, firewall, khay thiết bị và các phụ kiện có kích thước rack tương thích.

Tủ có sẵn PDU và quạt tản nhiệt không?

Cấu hình PDU, quạt và phụ kiện đi kèm có thể khác nhau theo lô hàng hoặc gói cung cấp. Khách hàng nên kiểm tra rõ danh mục phụ kiện trong báo giá trước khi đặt mua.

Nguồn điện có đấu trực tiếp vào khung tủ không?

Không. Nguồn điện được cấp đến PDU hoặc bộ phân phối nguồn lắp bên trong tủ thông qua thiết bị bảo vệ phù hợp. Khung tủ chỉ cần được liên kết tiếp địa bảo vệ theo thiết kế điện của công trình.

Chiều sâu 800 mm phù hợp với ứng dụng nào?

Chiều sâu 800 mm phù hợp với switch, thiết bị viễn thông, UPS dạng rack, đầu ghi, máy chủ có chiều sâu tương thích và các hệ thống cần thêm không gian phía sau để đấu nối hoặc quản lý cáp.

Cần lưu ý gì khi bố trí thiết bị trong tủ?

Nên đặt thiết bị nặng ở phía dưới, phân bố tải cân bằng, chừa khoảng trống thông gió hợp lý và không để dây cáp cản trở cửa lưới. Tổng tải trọng thực tế không được vượt quá giới hạn cho phép của tủ và mặt sàn.
