Tủ Rack SmartRak 3.0 42U Legland SR42660BVA3-FAN (W600 x D600)

1) Giới thiệu Tủ Rack SmartRak 3.0 42U Legrand SR42660BVA3-FAN

Tủ Rack SmartRak 3.0 42U Legrand SR42660BVA3-FAN là tủ rack đặt sàn thuộc dòng SmartRak 3.0, được thiết kế để tổ chức, bảo vệ và quản lý tập trung thiết bị mạng, viễn thông và công nghệ thông tin. Kích thước rộng 600 mm, sâu 600 mm giúp sản phẩm tận dụng hiệu quả diện tích phòng kỹ thuật, đặc biệt phù hợp với các hệ thống cần sức chứa 42U nhưng không sử dụng thiết bị có chiều sâu quá lớn.

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên cung cấp giải pháp hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại, công nghiệp và trung tâm dữ liệu. Dòng SmartRak 3.0 được phát triển theo hướng kết cấu chắc chắn, lắp đặt linh hoạt, quản lý cáp thuận tiện và hỗ trợ thông gió cho thiết bị hoạt động ổn định.

Model SR42660BVA3-FAN có cấu hình 42U, chiều rộng 600 mm, chiều sâu 600 mm và phiên bản “-FAN” được trang bị giải pháp quạt hỗ trợ thoát nhiệt. Tủ thích hợp để lắp switch mạng, patch panel, router, bộ chuyển đổi quang, đầu ghi hình, thiết bị viễn thông, bộ lưu điện dạng rack và các thiết bị tương thích với không gian lắp đặt thực tế.

2) Ưu điểm và tính năng nổi bật

Tối ưu không gian lắp đặt với kích thước W600 x D600

Thiết kế tủ rack 42U rộng 600 mm, sâu 600 mm mang lại sức chứa theo chiều cao lớn trong khi vẫn hạn chế diện tích chiếm chỗ theo chiều sâu. Cấu hình này phù hợp với phòng mạng, phòng camera, phòng viễn thông và khu vực kỹ thuật có không gian sàn giới hạn.

Hỗ trợ nhiều chuẩn thiết bị

Hệ thống thanh lắp bên trong hỗ trợ thiết bị theo chuẩn 19 inch, đồng thời đáp ứng nhu cầu triển khai thiết bị theo chuẩn ETSI hoặc Metric phù hợp. Các thanh lắp có thể điều chỉnh vị trí theo chiều sâu, giúp kỹ thuật viên bố trí thiết bị và khoảng trống đi dây linh hoạt hơn.

Kết cấu thép chắc chắn và khả năng chịu tải cao

Khung tủ sử dụng thép cán nguội SPCC phủ sơn tĩnh điện màu đen RAL 9005. Kết cấu khung và thanh lắp dạng chịu lực giúp tủ phù hợp với hệ thống có nhiều thiết bị mạng, thiết bị lưu trữ hoặc phụ kiện rack, đồng thời duy trì độ ổn định trong quá trình khai thác lâu dài.

Thông gió và làm mát chủ động

Cửa đục lỗ có tỷ lệ thoáng cao tạo điều kiện cho không khí lưu chuyển qua khoang thiết bị. Phiên bản tủ rack Legrand có quạt làm mát hỗ trợ đưa khí nóng ra khỏi tủ, hạn chế tình trạng tích nhiệt khi switch, đầu ghi, thiết bị nguồn và các tải điện tử vận hành liên tục.

Quản lý cáp và bảo trì thuận tiện

Các vị trí đưa cáp từ phía trên và phía dưới giúp phân tách cáp nguồn, cáp đồng và cáp quang khoa học hơn. Nắp hông có thể tháo rời tạo điều kiện tiếp cận thiết bị từ nhiều phía, hỗ trợ thi công, kiểm tra, vệ sinh và nâng cấp hệ thống mà không phải tháo toàn bộ tủ.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Dòng sản phẩm	SmartRak 3.0
Chiều cao lắp thiết bị	42U
Kích thước danh nghĩa	Rộng 600 mm x sâu 600 mm
Chiều cao tổng thể tham khảo	Khoảng 2047 mm
Chuẩn lắp thiết bị	19 inch, ETSI và Metric phù hợp
Thanh lắp bên trong	4 thanh lắp thiết bị, có thể điều chỉnh theo chiều sâu
Vật liệu chính	Thép cán nguội SPCC phủ sơn tĩnh điện
Màu hoàn thiện	Đen RAL 9005
Tải trọng tĩnh công bố cho dòng tủ	Tối đa 1500 kg trong điều kiện lắp đặt đúng hướng dẫn
Cấp bảo vệ	IP20
Thiết kế cửa	Cửa đục lỗ thông gió với tỷ lệ thoáng khoảng 75%
Góc mở cửa	Tối đa khoảng 120 độ
Tiếp địa	Các bộ phận kim loại của tủ được bố trí liên kết tiếp địa
Hệ thống làm mát	Cấu hình -FAN có cụm quạt hỗ trợ thông gió

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của tủ rack

Tủ rack mạng 42U tạo thành một khoang lắp đặt tập trung cho thiết bị, phụ kiện quản lý cáp, PDU và hệ thống làm mát. Thiết bị được bắt cố định lên các thanh rack theo từng đơn vị U, nhờ đó hệ thống có bố cục rõ ràng, dễ đánh số, kiểm tra và thay thế.

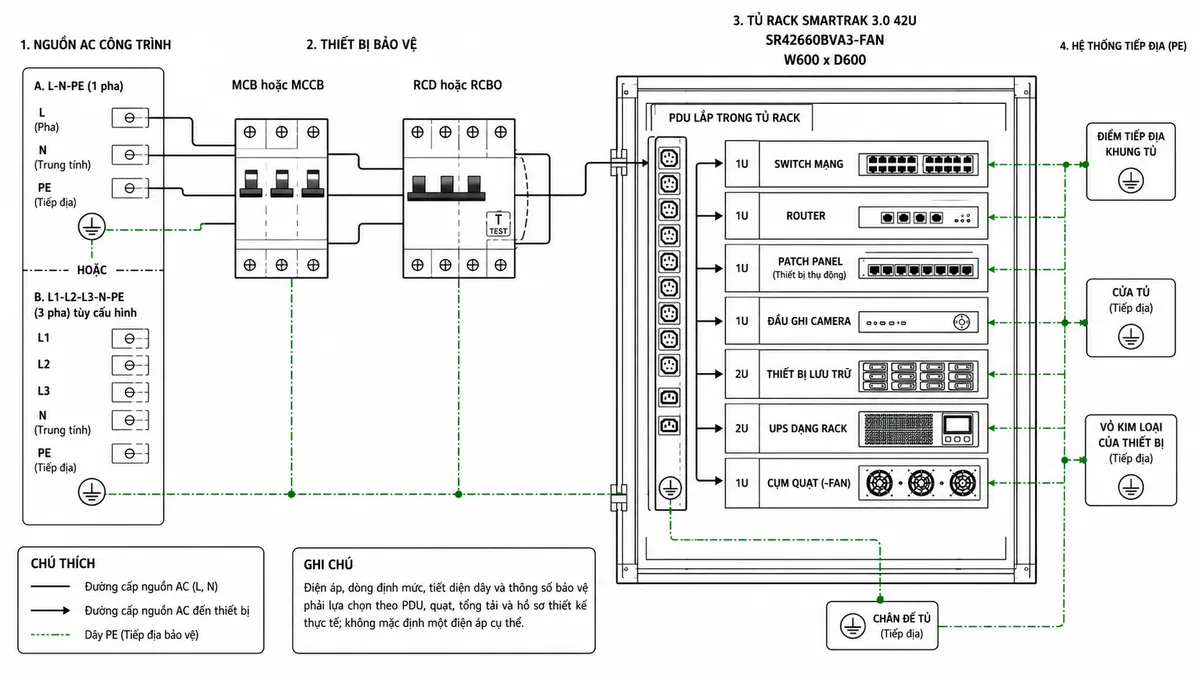

Tủ không trực tiếp biến đổi hoặc phân phối điện như một tủ điện động lực. Khi cần cấp nguồn cho thiết bị, nguồn điện công trình phải đi qua thiết bị đóng cắt và bảo vệ phù hợp trước khi cấp đến PDU lắp trong tủ. Từ PDU, nguồn được phân nhánh đến switch, router, đầu ghi, thiết bị lưu trữ, UPS dạng rack và cụm quạt.

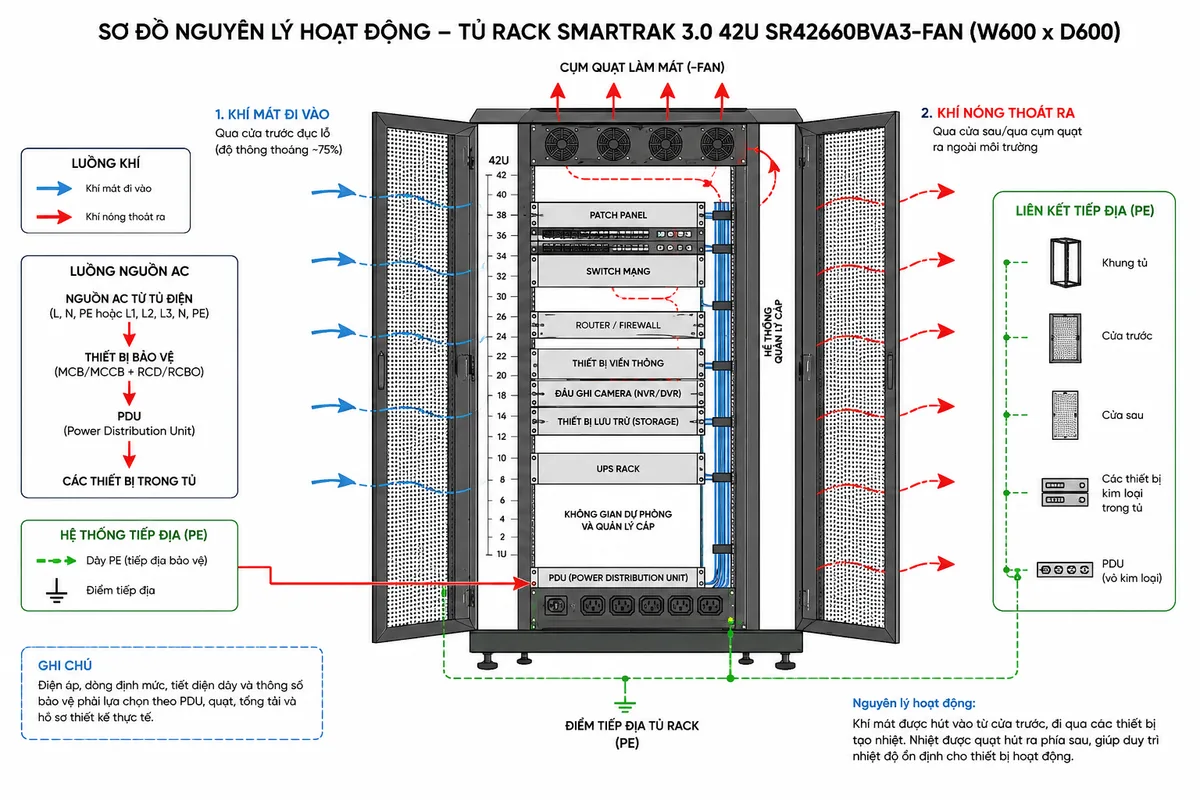

Nguyên lý thông gió và bảo vệ thiết bị

Trong quá trình vận hành, thiết bị điện tử sinh nhiệt và làm nóng không khí bên trong tủ. Không khí mát đi vào qua các vùng cửa đục lỗ, di chuyển qua bề mặt thiết bị và mang nhiệt ra phía sau hoặc phía trên. Cụm quạt của phiên bản “-FAN” tạo dòng khí cưỡng bức, hỗ trợ đưa khí nóng ra ngoài và giảm hiện tượng tích tụ nhiệt trong khoang rack.

Hiệu quả làm mát phụ thuộc vào cách bố trí thiết bị, hướng hút và xả gió, khoảng trống giữa các thiết bị, tải nhiệt thực tế và điều kiện điều hòa của phòng. Khi thi công cần tránh để dây cáp che kín đường gió, đồng thời nên sử dụng tấm che U trống khi cần kiểm soát luồng khí tốt hơn.

Ứng dụng tiêu biểu

• Lắp đặt switch, router, patch panel và thiết bị truyền dẫn trong phòng mạng doanh nghiệp.
• Tổ chức đầu ghi, switch PoE, bộ chuyển đổi quang và thiết bị lưu trữ của hệ thống camera giám sát.
• Triển khai thiết bị truyền dẫn, tổng đài, gateway và phụ kiện trong hệ thống viễn thông.
• Lắp thiết bị điều khiển, máy tính công nghiệp và phần cứng mạng trong hệ thống tự động hóa.
• Sử dụng tại phòng máy, trung tâm dữ liệu quy mô phù hợp, tòa nhà, trường học, bệnh viện, nhà máy và trung tâm thương mại.

Lưu ý khi lựa chọn và lắp đặt

Do chiều sâu tủ là 600 mm, người dùng cần đối chiếu chiều sâu thân thiết bị, đầu nối, bán kính uốn cáp và khoảng trống thông gió trước khi đặt hàng. Các máy chủ hoặc UPS có chiều sâu lớn có thể cần phiên bản SmartRak sâu hơn.

Tủ phải được đặt trên mặt sàn bằng phẳng, cố định chắc chắn và bố trí tải nặng ở vị trí thấp để tăng độ ổn định. Tổng tải thiết bị không được vượt giới hạn của tủ, sàn, bánh xe hoặc chân đế sử dụng thực tế. Việc cấp nguồn, lựa chọn PDU, thiết bị bảo vệ và đấu nối tiếp địa cần do nhân sự có chuyên môn thực hiện theo hồ sơ thiết kế.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Tủ Rack SmartRak 3.0 42U Legrand SR42660BVA3-FAN chính hãng có thể liên hệ thietbicodien để được tư vấn cấu hình, kiểm tra khả năng tương thích với thiết bị, lựa chọn PDU và phụ kiện rack phù hợp.

thietbicodien cam kết cung cấp sản phẩm đúng model, nguồn gốc rõ ràng, hỗ trợ báo giá dự án và tư vấn kỹ thuật dựa trên nhu cầu lắp đặt thực tế. Khách hàng nên cung cấp danh sách thiết bị, tổng số U, chiều sâu từng thiết bị, tải trọng và yêu cầu cấp nguồn để được đề xuất cấu hình chính xác.

Câu hỏi thường gặp (FAQ)

Tủ Legrand SR42660BVA3-FAN có kích thước bao nhiêu?

Sản phẩm có chiều cao lắp thiết bị 42U, chiều rộng 600 mm và chiều sâu 600 mm. Chiều cao tổng thể được công bố khoảng 2047 mm.

SR42660BVA3-FAN có lắp được máy chủ không?

Tủ hỗ trợ thiết bị rack tiêu chuẩn 19 inch, nhưng khả năng lắp máy chủ phụ thuộc vào chiều sâu thân máy, thanh ray, đầu cáp và khoảng trống thông gió. Cần kiểm tra kích thước máy chủ trước khi lựa chọn vì tủ chỉ sâu 600 mm.

Hậu tố “-FAN” trong model có ý nghĩa gì?

Hậu tố “-FAN” cho biết đây là cấu hình có cụm quạt hỗ trợ thông gió. Nguồn điện và thông số bảo vệ của quạt cần được đấu nối theo đúng cấu hình thực tế và hướng dẫn kỹ thuật đi kèm.

Tủ có đi kèm PDU hay không?

PDU cần được kiểm tra theo cấu hình cung cấp hoặc báo giá cụ thể. Khi lựa chọn PDU phải căn cứ vào điện áp nguồn, số lượng ổ cắm, loại đầu nối, tổng công suất tải và yêu cầu giám sát nguồn của hệ thống.

Tủ rack này phù hợp với ứng dụng nào?

Sản phẩm phù hợp với phòng mạng, hệ thống camera, viễn thông, điều khiển tự động hóa và các hệ thống CNTT sử dụng thiết bị rack có chiều sâu tương thích với tủ 600 mm.

Tủ có cần nối đất không?

Có. Khung tủ, cửa, PDU và các bộ phận kim loại liên quan phải được liên kết với hệ thống tiếp địa bảo vệ của công trình nhằm giảm nguy cơ điện giật và hỗ trợ bảo vệ thiết bị khi xảy ra sự cố cách điện.

Cần lưu ý gì để quạt làm mát hoạt động hiệu quả?

Cần giữ thông thoáng cửa hút và cửa xả, bó gọn dây cáp, bố trí thiết bị theo hướng gió phù hợp và không để vật cản che cụm quạt. Nhiệt độ phòng và tổng tải nhiệt của thiết bị cũng phải nằm trong giới hạn thiết kế.
