Tủ Rack Smart Table Rack 20U Legland SJTR20660BVA (W600 x D600)

1) Giới thiệu Tủ Rack Smart Table Rack 20U Legrand SJTR20660BVA

Tủ Rack Smart Table Rack 20U Legrand SJTR20660BVA là tủ rack thuộc dòng Table SmartRak, được thiết kế để tổ chức, lắp đặt và bảo vệ thiết bị mạng trong phòng IT, phòng kỹ thuật hoặc khu vực viễn thông có không gian hạn chế. Sản phẩm mang mã SJTR20660BVA, có kích thước danh định W600 x D600 và hỗ trợ thiết bị lắp rack tiêu chuẩn.

Legrand là thương hiệu chuyên cung cấp giải pháp hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại và công nghiệp. Dòng Table SmartRak hướng đến nhu cầu xây dựng hệ thống mạng gọn gàng, dễ vận hành và có chi phí đầu tư hợp lý cho doanh nghiệp vừa và nhỏ.

Thiết kế dạng tủ đứng giúp tập trung switch, router, patch panel, thiết bị lưu trữ, UPS rack và phụ kiện quản lý cáp vào cùng một hệ thống. Nhờ đó, người vận hành có thể kiểm soát thiết bị, dây dẫn, nguồn điện và luồng thông gió thuận tiện hơn so với phương án lắp đặt phân tán.

2) Ưu điểm và tính năng nổi bật của SJTR20660BVA

• Không gian lắp đặt 20U phù hợp với hệ thống mạng và viễn thông quy mô vừa hoặc nhỏ.
• Chuẩn rack 19 inch hỗ trợ nhiều nhóm thiết bị mạng, phụ kiện rack và thiết bị phân phối nguồn thông dụng.
• Cửa trước và cửa sau dạng lưới tổ ong giúp tăng khả năng lưu thông không khí qua khu vực thiết bị.
• Cửa tích hợp khóa, hỗ trợ hạn chế việc tiếp cận thiết bị từ người không có nhiệm vụ.
• Cửa hông có thể tháo mở, tạo điều kiện thuận lợi cho quá trình lắp đặt, đấu nối và bảo trì.
• Khung tủ chắc chắn, được thiết kế để bố trí thiết bị tập trung và duy trì sự ổn định khi vận hành.
• Chân cân chỉnh và bánh xe chịu lực hỗ trợ đưa tủ đến vị trí thi công, sau đó cân bằng tại nơi lắp đặt.
• Có phương án quản lý cáp, thông gió và lắp PDU để hoàn thiện hệ thống rack theo nhu cầu thực tế.
• Bề mặt sơn tĩnh điện màu đen cát tạo độ bền và tính thẩm mỹ cho phòng kỹ thuật.

Thông số kỹ thuật được công bố trong catalogue

Thông số	Giá trị
Dòng sản phẩm	Table SmartRak
Dung lượng lắp đặt	20U
Chiều rộng danh định	600 mm
Chiều sâu danh định	600 mm
Chuẩn thiết bị tương thích	Thiết bị rack 19 inch
Tải trọng công bố	500 kg
Vật liệu cấu trúc	Thép cán nguội theo tiêu chuẩn JIS, cấu trúc 2,00 mm
Cửa trước và cửa sau	Cửa lưới tổ ong, độ thông thoáng từ 70%, kết hợp khóa
Cửa hông	Hai cửa tháo lắp dễ dàng, có khóa
Di chuyển và cân chỉnh	Chân đế cân chỉnh kết hợp bánh xe chịu lực
Màu hoàn thiện	Đen cát sơn tĩnh điện hoặc tùy chọn theo cấu hình
Đóng gói	Lắp ráp hoàn chỉnh
Tiêu chuẩn tham chiếu	IEC 297-2; DIN 41494 phần 7; DIN 41491 phần 1; EN 60950; VDE 0100; EIA-310-D

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng tổ chức và bảo vệ thiết bị

Tủ rack mạng 20U W600 x D600 tạo một không gian lắp đặt tập trung cho các thiết bị CNTT và viễn thông. Thiết bị được bắt vào thanh rack theo từng vị trí U, trong khi cáp tín hiệu và cáp nguồn được định tuyến riêng để giảm tình trạng dây chồng chéo, thuận tiện kiểm tra và thay thế.

Cửa có khóa và các tấm che của tủ hỗ trợ bảo vệ thiết bị khỏi tác động cơ học không chủ ý. Cửa hông tháo mở được giúp kỹ thuật viên tiếp cận phía sau thiết bị, đầu nối mạng, thanh nguồn và đường cáp mà không phải tháo toàn bộ hệ thống.

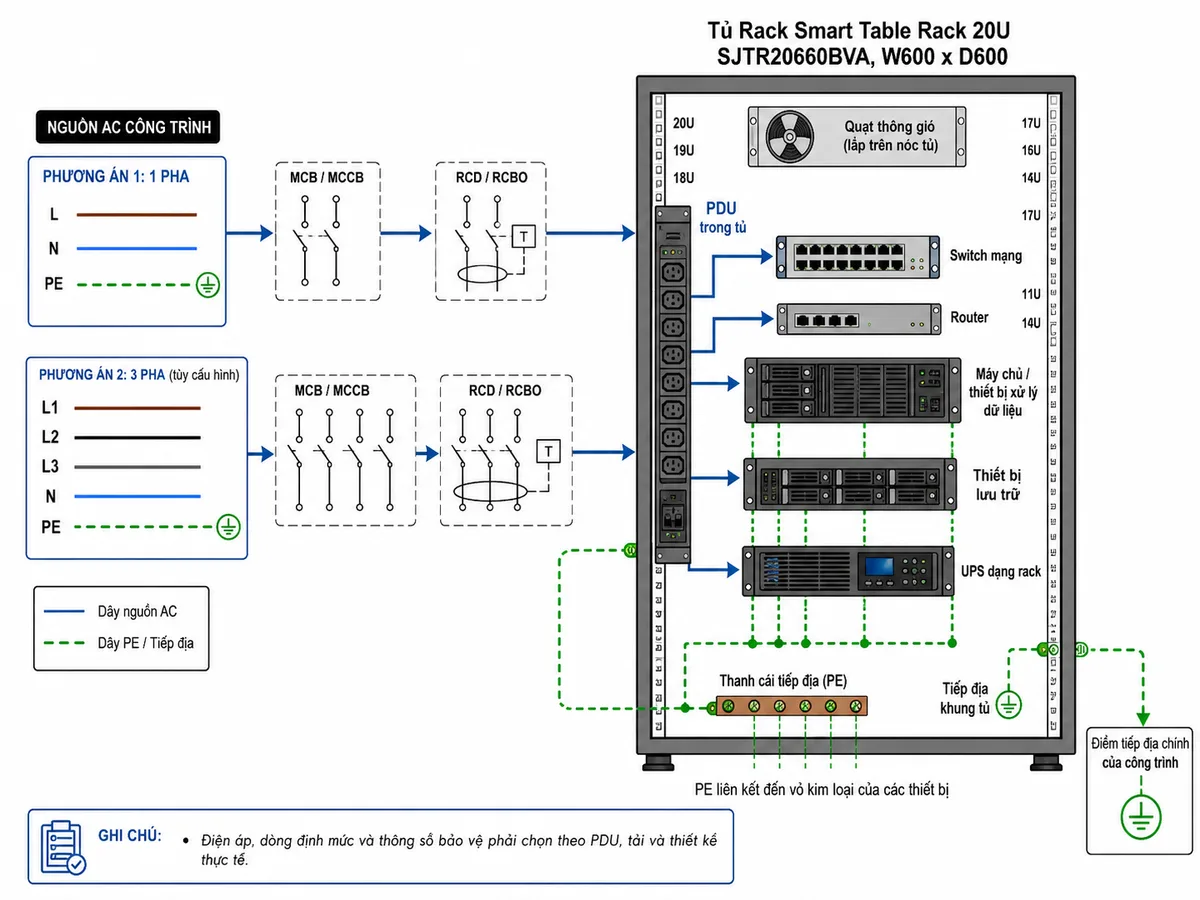

Sơ đồ đấu dây và kết nối

Nguồn điện cấp cho thiết bị trong tủ không được đấu trực tiếp vào khung tủ. Nguồn từ công trình cần đi qua thiết bị đóng cắt và bảo vệ phù hợp, sau đó cấp đến PDU lắp trong rack. Từ PDU, nguồn được phân phối đến từng tải; dây bảo vệ PE phải liên kết với điểm tiếp địa khung tủ và các phần kim loại cần nối đất.

Điện áp, dòng định mức, tiết diện dây dẫn, MCB hoặc MCCB và RCD hoặc RCBO phải được lựa chọn theo loại PDU, tổng công suất tải, hệ thống nguồn của công trình và hồ sơ thiết kế điện thực tế.

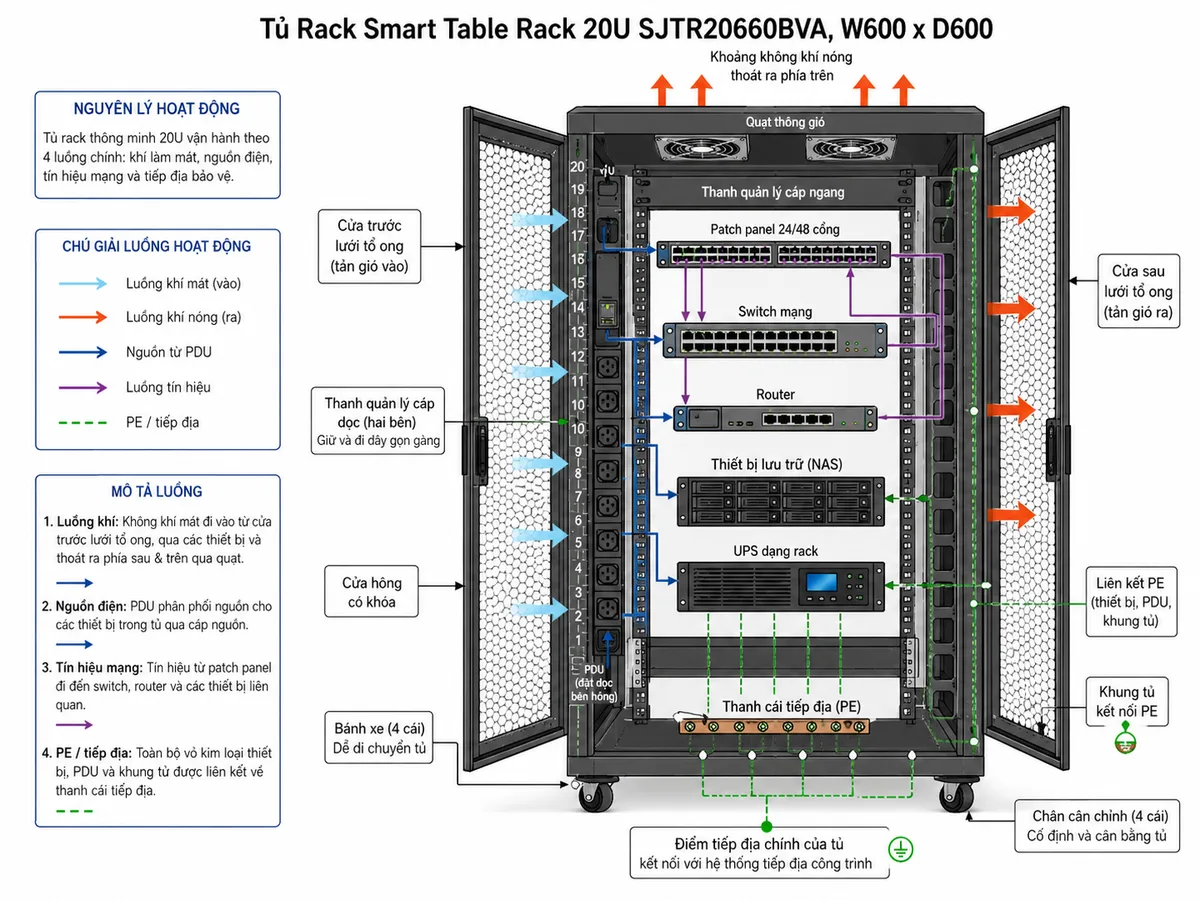

Nguyên lý thông gió và vận hành

Khi hệ thống hoạt động, không khí mát đi vào qua vùng cửa thông thoáng, di chuyển qua các thiết bị và hấp thụ nhiệt sinh ra. Không khí nóng tiếp tục được đưa đến vùng thoát khí; quạt thông gió theo cấu hình hỗ trợ đẩy khí nóng ra ngoài, giúp hạn chế tích tụ nhiệt bên trong tủ.

Hệ thống quản lý cáp rack giữ cáp mạng và cáp nguồn theo tuyến rõ ràng, tránh che chắn luồng gió và giảm lực kéo lên đầu nối. PDU cung cấp nguồn cho từng thiết bị, còn hệ thống tiếp địa tạo đường dẫn bảo vệ cho khung tủ và các bộ phận kim loại khi xảy ra sự cố cách điện.

Ứng dụng tiêu biểu

• Phòng IT của văn phòng, doanh nghiệp và đơn vị hành chính.
• Tủ mạng tầng tại tòa nhà, khách sạn, trường học hoặc bệnh viện.
• Phòng kỹ thuật của nhà xưởng và khu sản xuất.
• Hệ thống camera giám sát, kiểm soát ra vào và hạ tầng an ninh.
• Hệ thống mạng LAN, Wi-Fi, thoại IP và truyền dẫn dữ liệu.
• Cụm thiết bị viễn thông hoặc trung tâm dữ liệu quy mô nhỏ.

Trước khi bố trí thiết bị, cần kiểm tra chiều sâu thân máy, vị trí đầu cắm, bán kính uốn cáp, công suất tỏa nhiệt và tổng tải trọng. Những máy chủ có thân dài hoặc yêu cầu khoảng trống bảo trì lớn nên được đối chiếu kích thước với tủ trước khi lắp đặt.

4) Cam kết và nơi mua hàng chính hãng

Khi lựa chọn Legrand SJTR20660BVA chính hãng, khách hàng cần kiểm tra mã sản phẩm, cấu hình giao hàng, tình trạng lắp ráp, phụ kiện đi kèm và chứng từ liên quan. PDU, khay rack, thanh quản lý cáp, UPS và các phụ kiện khác cần được lựa chọn đồng bộ với thiết bị sẽ lắp trong tủ.

Để nhận tư vấn cấu hình, kiểm tra tình trạng hàng và yêu cầu báo giá Tủ Rack Smart Table Rack 20U, hãy đặt mua tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ lựa chọn tủ rack, PDU và phụ kiện phù hợp với hệ thống mạng thực tế của công trình.

Câu hỏi thường gặp (FAQ)

Tủ rack SJTR20660BVA phù hợp lắp những thiết bị nào?

Tủ phù hợp với switch, router, patch panel, thiết bị lưu trữ, UPS rack, thiết bị viễn thông và các thiết bị tương thích chuẩn rack. Cần kiểm tra chiều sâu và khối lượng từng thiết bị trước khi bố trí.

SJTR20660BVA có dùng để lắp máy chủ được không?

Có thể lắp máy chủ khi kích thước thân máy, thanh ray, tải trọng và yêu cầu thông gió phù hợp với không gian hữu dụng của tủ. Đối với máy chủ có chiều sâu lớn, nên cân nhắc phiên bản tủ sâu hơn.

PDU có phải là bộ phận cố định đi kèm tủ không?

PDU là phụ kiện được lựa chọn theo số lượng thiết bị, loại ổ cắm, dòng điện và kiến trúc cấp nguồn. Cần xác nhận rõ cấu hình giao hàng vì không nên mặc định mọi đơn hàng đều bao gồm cùng một loại PDU.

Tủ có hỗ trợ làm mát thiết bị không?

Cửa lưới hỗ trợ trao đổi không khí, còn quạt thông gió theo cấu hình giúp tăng khả năng thoát khí nóng. Hiệu quả làm mát vẫn phụ thuộc vào cách bố trí thiết bị, khoảng trống trong tủ và điều kiện điều hòa của phòng.

Cần tiếp địa tủ rack như thế nào?

Điểm tiếp địa của khung tủ cần được liên kết với dây PE của hệ thống. PDU, cửa tủ và vỏ kim loại thiết bị phải được nối đẳng thế hoặc tiếp địa theo hướng dẫn của nhà sản xuất và thiết kế điện công trình.

Làm thế nào để chọn phụ kiện phù hợp cho SJTR20660BVA?

Cần xác định số lượng thiết bị, tổng số U sử dụng, tải trọng, loại ổ cắm nguồn, số tuyến cáp và yêu cầu bảo trì. Từ đó lựa chọn PDU, khay cố định hoặc khay trượt, thanh quản lý cáp, bộ ốc rack và phụ kiện thông gió tương ứng.
