WT404-102-000-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm, Input: K; Output: Relay, 2 Alarm

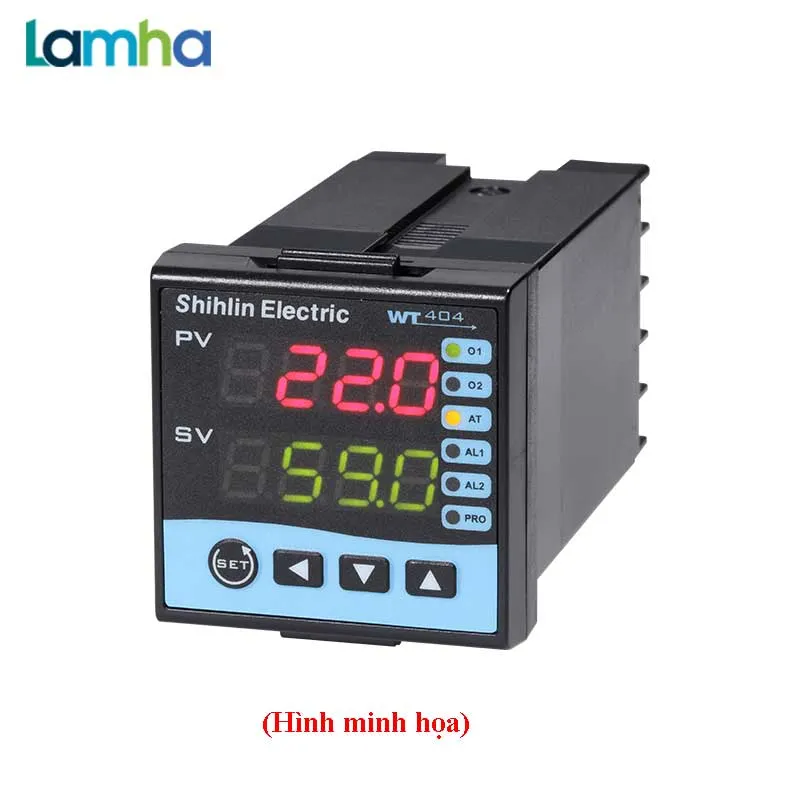

1. Giới thiệu WT404-102-000-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm

WT404-102-000-02AA là bộ điều khiển nhiệt độ kỹ thuật số thuộc dòng WT404 của Shihlin Electric, được thiết kế để lắp trên mặt tủ điện và điều khiển nhiệt độ theo vòng kín. Thiết bị tiếp nhận tín hiệu từ can nhiệt K, hiển thị đồng thời nhiệt độ thực tế và giá trị cài đặt, sau đó điều khiển ngõ ra relay nhằm duy trì nhiệt độ của máy hoặc quy trình gần với mức yêu cầu.

Phiên bản này có cấu hình ngõ ra điều khiển relay cùng hai ngõ ra cảnh báo AL1 và AL2. Đây là lựa chọn phù hợp cho các hệ thống gia nhiệt cần điều khiển tự động, hiển thị trực quan và phát tín hiệu cảnh báo độc lập khi nhiệt độ vượt giới hạn hoặc xuất hiện trạng thái bất thường.

Shihlin Electric & Engineering Corporation được thành lập tại Đài Loan từ năm 1955. Thương hiệu phát triển nhiều nhóm thiết bị điện và tự động hóa như thiết bị phân phối điện, điều khiển động cơ, biến tần, PLC, HMI và bộ điều khiển nhiệt độ. Các sản phẩm Shihlin được ứng dụng rộng rãi trong tủ điện máy, dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.

2. Ưu điểm và tính năng nổi bật của Shihlin WT404-102-000-02AA

Thiết kế nhỏ gọn cho tủ điều khiển

Kiểu dáng mặt vuông giúp bộ điều khiển nhiệt độ 48x48mm dễ bố trí trên tủ máy có không gian hạn chế. Màn hình kép PV/SV hỗ trợ người vận hành theo dõi đồng thời nhiệt độ đo được và nhiệt độ mục tiêu mà không phải chuyển đổi qua nhiều trang hiển thị.

Điều khiển PID kết hợp Auto-tuning

Thiết bị hỗ trợ điều khiển nhiệt độ PID và chức năng Auto-tuning. Khi được thực hiện đúng quy trình, Auto-tuning giúp bộ điều khiển khảo sát đặc tính đáp ứng nhiệt của hệ thống và xác lập các tham số điều khiển phù hợp hơn so với việc hiệu chỉnh hoàn toàn bằng phương pháp thử thủ công.

Ngoài PID, dòng WT còn hỗ trợ các chế độ điều khiển khác như PI, PD, P và ON/OFF. Nhờ đó, kỹ thuật viên có thể lựa chọn phương pháp phù hợp với quán tính nhiệt, độ chính xác cần thiết và loại cơ cấu chấp hành của từng máy.

Ngõ ra relay thuận tiện cho nhiều mạch điều khiển

Ngõ ra relay điều khiển có thể đóng cắt cuộn hút contactor, relay trung gian hoặc một tải có công suất nằm trong giới hạn tiếp điểm. Với điện trở gia nhiệt công suất lớn, nên sử dụng relay của bộ điều khiển để điều khiển contactor hoặc thiết bị đóng cắt công suất phù hợp, không đấu tải lớn trực tiếp vào WT404.

Hai kênh cảnh báo độc lập

Hai ngõ ra cảnh báo nhiệt độ AL1 và AL2 cho phép triển khai nhiều phương án bảo vệ và giám sát. Một kênh có thể dùng để báo nhiệt độ cao, trong khi kênh còn lại dùng để báo nhiệt độ thấp, sai lệch so với giá trị đặt hoặc truyền trạng thái sang đèn báo, còi và đầu vào số của PLC.

Dòng WT hỗ trợ nhiều kiểu cảnh báo theo giá trị quá trình hoặc độ lệch so với giá trị đặt. Việc lựa chọn chế độ, ngưỡng tác động, độ trễ và thời gian trì hoãn cần được thực hiện theo yêu cầu vận hành thực tế của máy.

Thông tin kỹ thuật chính

Hạng mục	Thông tin
Mã hàng	WT404-102-000-02AA
Dòng sản phẩm	WT404 Digital PID Temperature Controller
Kích thước mặt	48 x 48 mm, chuẩn DIN 1/16
Kiểu lắp đặt	Lắp âm trên mặt tủ điều khiển
Đầu vào cảm biến	Can nhiệt loại K
Ngõ ra điều khiển OUT1	Relay SPST
Khả năng tiếp điểm OUT1	3 A tại 220 V AC với tải định mức
Số ngõ ra cảnh báo	2 kênh, AL1 và AL2
Kiểu tiếp điểm cảnh báo	Relay SPST
Nguồn cấp theo tài liệu dòng WT404	AC 85–265 V, 50/60 Hz; cần kiểm tra lại nhãn thiết bị trước khi cấp điện
Thuật toán điều khiển	PID, PI, PD, P, ON/OFF và Fuzzy
Hiệu chỉnh tự động	Auto-tuning
Hiển thị	Hiển thị kép PV và SV bằng LED
Truyền thông	Không tích hợp truyền thông trong cấu hình này

3. Chức năng, nguyên lý hoạt động và ứng dụng

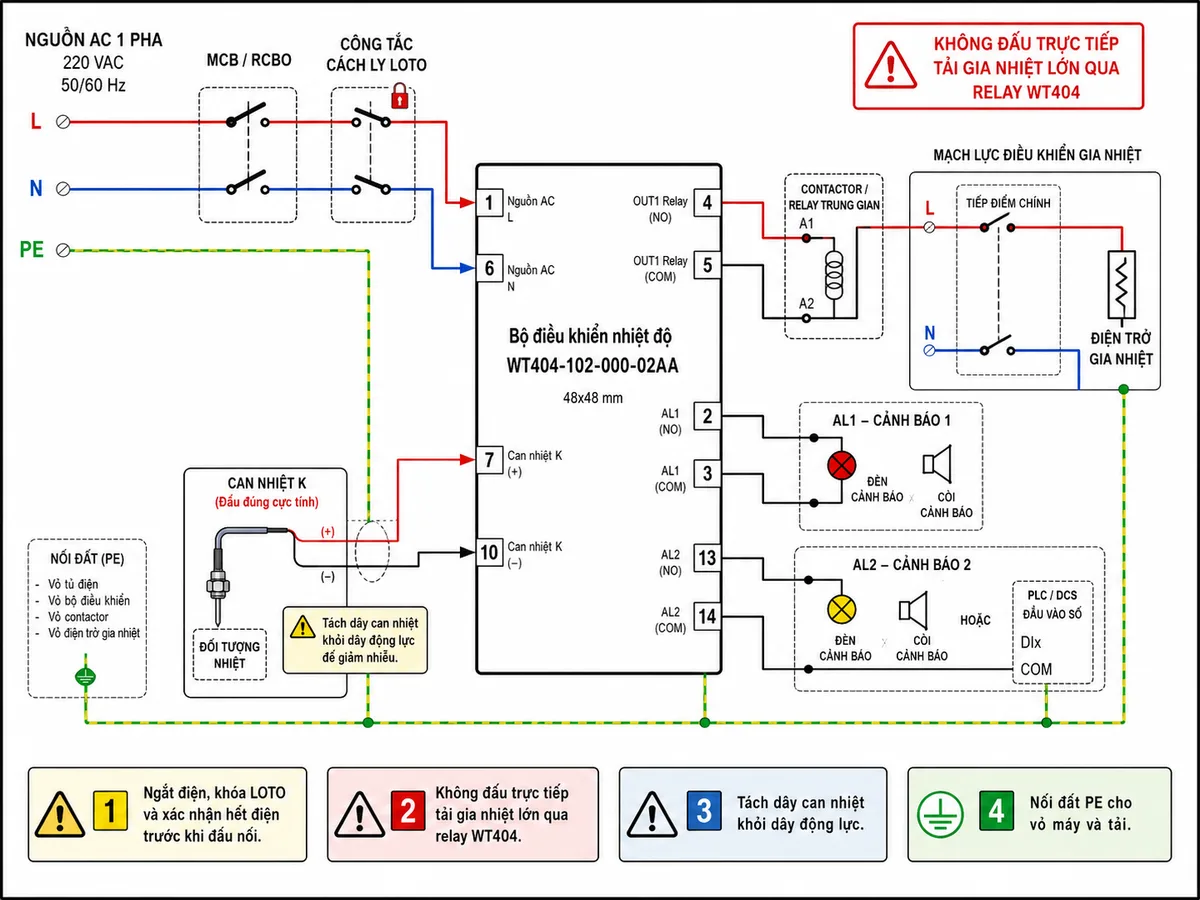

Sơ đồ đấu dây và kết nối

Trong cấu hình sử dụng can nhiệt K, cảm biến được nối vào đầu vào nhiệt điện của WT404 đúng cực tính. Nguồn cấp cho bộ điều khiển phải đi qua thiết bị bảo vệ và cách ly phù hợp. Tiếp điểm OUT1 nên điều khiển cuộn hút contactor hoặc relay trung gian khi tải gia nhiệt có công suất lớn.

Hai tiếp điểm AL1 và AL2 có thể đấu đến đèn báo, còi báo hoặc đầu vào PLC. Nguồn của mạch cảnh báo và điện áp đưa vào tiếp điểm phải phù hợp với thiết bị nhận tín hiệu. Dây can nhiệt cần được đi riêng khỏi cáp động lực, dây cấp cho điện trở gia nhiệt và dây điều khiển contactor để hạn chế nhiễu đo lường.

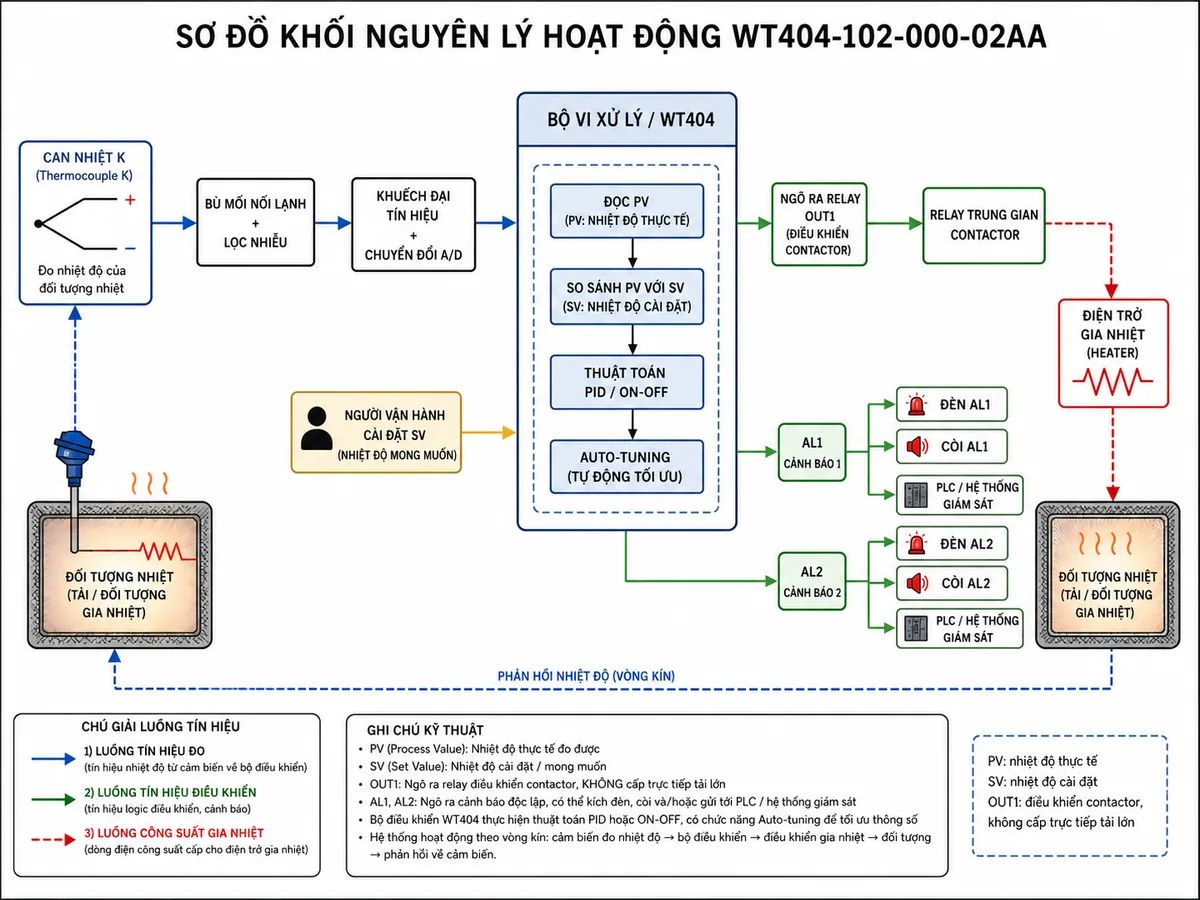

Nguyên lý điều khiển nhiệt độ

Can nhiệt K tạo ra tín hiệu điện áp rất nhỏ tương ứng với nhiệt độ tại vị trí đo. Tín hiệu này được đưa đến mạch tiếp nhận cảm biến của WT404 để bù mối nối lạnh, lọc nhiễu, khuếch đại và chuyển đổi sang dữ liệu số. Bộ vi xử lý sử dụng dữ liệu đó làm giá trị nhiệt độ thực tế PV.

Người vận hành nhập giá trị nhiệt độ cài đặt SV trên bàn phím mặt trước. Bộ điều khiển liên tục so sánh PV với SV để xác định sai lệch nhiệt độ. Thuật toán PID tính toán mức điều khiển cần thiết dựa trên sai lệch hiện tại, sai lệch tích lũy và tốc độ biến đổi của nhiệt độ.

Do phiên bản này sử dụng ngõ ra relay, kết quả điều khiển được chuyển thành các chu kỳ đóng và ngắt tiếp điểm OUT1. Relay điều khiển contactor hoặc relay công suất để cấp điện cho điện trở gia nhiệt. Khi nhiệt độ tiến gần SV, tỷ lệ thời gian đóng giảm xuống nhằm hạn chế vượt nhiệt và duy trì hệ thống ổn định quanh điểm đặt.

Trong quá trình vận hành, AL1 và AL2 giám sát các điều kiện cảnh báo đã cài đặt. Khi điều kiện tác động xuất hiện, tiếp điểm cảnh báo chuyển trạng thái để kích hoạt thiết bị báo hiệu hoặc gửi tín hiệu về hệ thống điều khiển cấp cao hơn.

Ứng dụng tiêu biểu

• Điều khiển nhiệt độ cho tủ sấy, lò sấy và buồng gia nhiệt.
• Điều khiển điện trở nhiệt trong máy đóng gói, máy ép nhiệt và máy hàn miệng túi.
• Ổn định nhiệt độ khuôn trong máy nhựa và thiết bị gia công vật liệu.
• Điều khiển nhiệt độ bồn gia nhiệt, đường ống và máy khuấy có gia nhiệt.
• Giám sát nhiệt độ trong máy thực phẩm, máy dệt, máy in và dây chuyền sản xuất.
• Thay thế bộ điều khiển ON/OFF đơn giản khi hệ thống cần khả năng hiệu chỉnh PID và cảnh báo độc lập.

Lưu ý khi lựa chọn và lắp đặt

• Xác nhận đúng mã WT404-102-000-02AA, loại đầu vào K, ngõ ra relay và hai cảnh báo trước khi đặt hàng.
• Kiểm tra điện áp nguồn trên nhãn sản phẩm trước khi đấu điện.
• Sử dụng đúng loại can nhiệt K và dây bù phù hợp; không nối dài bằng dây điện thông thường nếu có thể gây sai số.
• Đấu đúng cực dương và cực âm của can nhiệt để tránh hiển thị sai hoặc nhiệt độ biến đổi ngược chiều.
• Không để dây cảm biến chạy chung với dây động lực, cáp biến tần hoặc dây cấp cho điện trở gia nhiệt.
• Chọn MCB, RCBO, cầu chì, contactor và tiết diện dây theo điện áp, công suất và đặc điểm của tải thực tế.
• Thực hiện cô lập nguồn, khóa LOTO và xác nhận hết điện trước khi lắp đặt hoặc bảo trì.
• Với hệ thống quan trọng, nên có thiết bị bảo vệ quá nhiệt độc lập thay vì chỉ phụ thuộc vào phần mềm hoặc cảnh báo của bộ điều khiển chính.

4. Cam kết và nơi mua hàng

Khi mua bộ điều khiển nhiệt độ Shihlin WT404-102-000-02AA chính hãng, khách hàng cần kiểm tra đầy đủ mã sản phẩm, cấu hình đầu vào, loại ngõ ra và số lượng cảnh báo. Việc chọn đúng biến thể giúp tránh sai khác về cảm biến, cách đấu dây và khả năng kết nối với cơ cấu chấp hành.

Khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn đối chiếu mã hàng, lựa chọn can nhiệt K, contactor, thiết bị bảo vệ và phụ kiện tủ điện phù hợp với hệ thống. Sản phẩm được hỗ trợ thông tin kỹ thuật, chứng từ và chính sách bán hàng theo điều kiện áp dụng tại thời điểm đặt mua.

Câu hỏi thường gặp (FAQ)

WT404-102-000-02AA sử dụng loại cảm biến nhiệt nào?

Phiên bản này được cấu hình cho can nhiệt loại K. Khi thay mới hoặc kéo dài dây cảm biến, cần sử dụng đúng loại can nhiệt và dây bù tương thích để hạn chế sai số đo.

Ngõ ra relay của WT404 có thể cấp trực tiếp cho điện trở gia nhiệt không?

Chỉ nên đấu trực tiếp khi điện áp, dòng điện và tính chất tải nằm hoàn toàn trong giới hạn tiếp điểm của thiết bị. Đối với tải gia nhiệt công nghiệp, phương án an toàn và bền hơn là dùng relay OUT1 để điều khiển contactor hoặc relay công suất phù hợp.

Hai ngõ ra AL1 và AL2 dùng để làm gì?

AL1 và AL2 là hai ngõ ra cảnh báo độc lập. Chúng có thể được cấu hình để báo nhiệt độ cao, nhiệt độ thấp, sai lệch nhiệt độ hoặc các điều kiện giám sát khác, sau đó kích hoạt đèn, còi hoặc đầu vào PLC.

WT404-102-000-02AA có hỗ trợ điều khiển PID không?

Có. Thiết bị hỗ trợ PID cùng các chế độ PI, PD, P và ON/OFF. Chế độ phù hợp được lựa chọn dựa trên độ ổn định yêu cầu, quán tính nhiệt và cơ cấu đóng cắt của hệ thống.

Auto-tuning có tác dụng gì?

Auto-tuning giúp bộ điều khiển đánh giá đáp ứng nhiệt của máy và tự tính toán bộ tham số PID ban đầu. Trong quá trình chạy Auto-tuning, nhiệt độ có thể dao động theo chu kỳ nên cần bảo đảm máy và sản phẩm chịu được quá trình hiệu chỉnh.

Phiên bản này có kết nối RS485 không?

Không. Cấu hình WT404-102-000-02AA không tích hợp RS485. Khi cần truyền dữ liệu đến PLC hoặc HMI, phải lựa chọn đúng phiên bản WT404 có tùy chọn truyền thông ngay từ khi đặt hàng.

Tại sao nhiệt độ hiển thị không đúng sau khi đấu can nhiệt K?

Nguyên nhân thường gặp gồm đấu ngược cực cảm biến, dùng sai loại can nhiệt, sử dụng dây nối không phù hợp, đầu dò đặt sai vị trí hoặc dây tín hiệu bị nhiễu bởi cáp động lực. Cần kiểm tra lần lượt cảm biến, cực tính, dây bù, vị trí đo và cách đi dây.

Ngõ ra relay có phù hợp với hệ thống cần đóng cắt rất nhanh không?

Relay cơ khí phù hợp với nhiều hệ thống gia nhiệt có quán tính vừa và lớn, nhưng tiếp điểm sẽ hao mòn khi đóng cắt quá thường xuyên. Hệ thống cần chu kỳ điều khiển rất ngắn nên cân nhắc phiên bản ngõ ra xung điều khiển SSR thay cho phiên bản relay.
