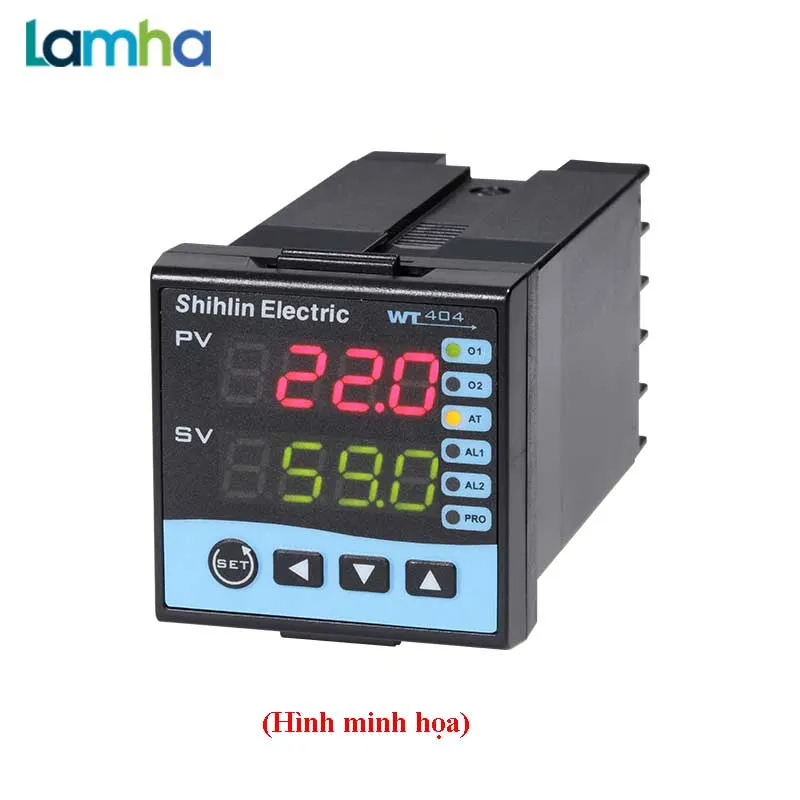

WT404-302-100-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm, Input: K; Output: 4-20mA, 1 Alarm

Giới thiệu WT404-302-100-02AA | Bộ điều khiển nhiệt độ Shihlin 48x48mm

WT404-302-100-02AA là bộ điều khiển nhiệt độ Shihlin 48x48mm được cấu hình cho can nhiệt K, ngõ ra điều khiển tuyến tính 4-20mA và một ngõ ra cảnh báo. Thiết bị phù hợp để lắp trên mặt tủ điện, theo dõi nhiệt độ thực tế PV, nhận giá trị nhiệt độ cài đặt SV và điều chỉnh công suất gia nhiệt theo yêu cầu của hệ thống.

Shihlin Electric là thương hiệu thiết bị điện và tự động hóa có nguồn gốc từ Đài Loan, được thành lập năm 1955. Hãng phát triển nhiều nhóm sản phẩm phục vụ phân phối điện, điều khiển động cơ và tự động hóa nhà máy, trong đó dòng WT được sử dụng cho các bài toán đo, hiển thị và điều khiển nhiệt độ trong máy móc công nghiệp.

Hạng mục	Thông tin
Mã hàng	WT404-302-100-02AA
Thương hiệu	Shihlin Electric
Xuất xứ	Đài Loan
Dòng sản phẩm	WT404
Kích thước mặt trước	48 x 48 mm
Kiểu lắp đặt	Lắp âm trên mặt tủ điện
Ngõ vào đo nhiệt độ	Can nhiệt K
Ngõ ra điều khiển chính	4-20mA
Ngõ ra cảnh báo	1 Alarm
Phương thức điều khiển	PID, PI, P hoặc ON/OFF
Chức năng hỗ trợ hiệu chỉnh	Auto-tuning
Giá trị hiển thị	PV và SV

Ưu điểm và tính năng nổi bật

• Kích thước 48x48mm nhỏ gọn, thuận tiện bố trí cùng đồng hồ đo, bộ định thời và thiết bị điều khiển khác trên mặt tủ điện.
• Nhận tín hiệu từ cảm biến nhiệt độ can K, phù hợp với nhiều hệ thống lò, máy sấy, khuôn nhiệt và thiết bị gia nhiệt công nghiệp.
• Ngõ ra analog 4-20mA thay đổi theo mức công suất điều khiển, thích hợp kết nối với bộ điều chỉnh công suất SCR hoặc thiết bị nhận tín hiệu dòng tương thích.
• Hỗ trợ điều khiển phản hồi PID để giảm sai lệch giữa nhiệt độ thực tế và nhiệt độ cài đặt, đồng thời có thể lựa chọn PI, P hoặc ON/OFF theo đặc tính tải.
• Auto-tuning PID hỗ trợ xác định các tham số điều khiển phù hợp với quán tính nhiệt của máy, giúp rút ngắn thời gian chạy thử và hiệu chỉnh.
• Hiển thị riêng giá trị đo PV và giá trị đặt SV, giúp người vận hành kiểm tra nhanh trạng thái của quá trình.
• Một ngõ ra cảnh báo có thể dùng để truyền trạng thái bất thường đến đèn báo, còi, relay trung gian hoặc đầu vào PLC.
• Có chức năng khóa tham số, hỗ trợ hạn chế việc thay đổi cài đặt ngoài ý muốn trong quá trình vận hành.
• Thiết kế dành cho môi trường công nghiệp, hỗ trợ lọc và xử lý tín hiệu nhằm hạn chế ảnh hưởng của nhiễu điện lên kết quả đo.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển nhiệt độ

Bộ điều khiển nhiệt độ WT404-302-100-02AA liên tục nhận tín hiệu điện áp nhỏ từ can nhiệt K và chuyển đổi tín hiệu này thành giá trị nhiệt độ PV. Bộ xử lý so sánh PV với SV do người vận hành cài đặt, sau đó tính toán mức điều khiển cần thiết và phát tín hiệu dòng 4-20mA tại OUT1.

Tín hiệu 4-20mA là tín hiệu điều khiển công suất, không phải nguồn cấp trực tiếp cho điện trở gia nhiệt. Trong ứng dụng gia nhiệt điện, OUT1 thường được đưa đến đầu vào của bộ điều chỉnh công suất SCR; SCR mới là thiết bị điều chỉnh dòng điện cấp cho điện trở hoặc tải nhiệt.

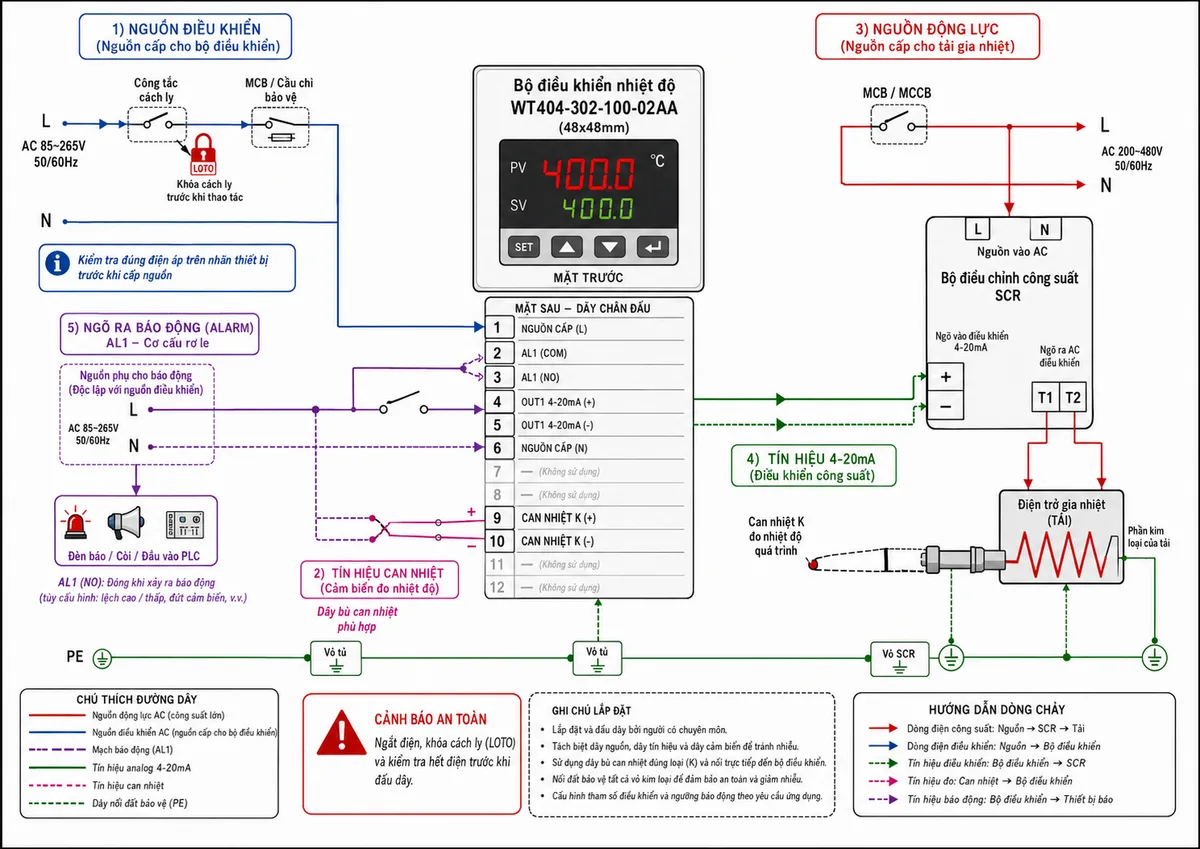

Sơ đồ đấu dây và kết nối

Khi lắp đặt, cần giữ dây can nhiệt và dây tín hiệu 4-20mA cách xa dây cấp nguồn cho điện trở, contactor, động cơ và biến tần. Can nhiệt K phải được đấu đúng cực tính và nên sử dụng đúng loại dây bù để tránh phát sinh sai số do mối nối hoặc vật liệu dây dẫn không phù hợp.

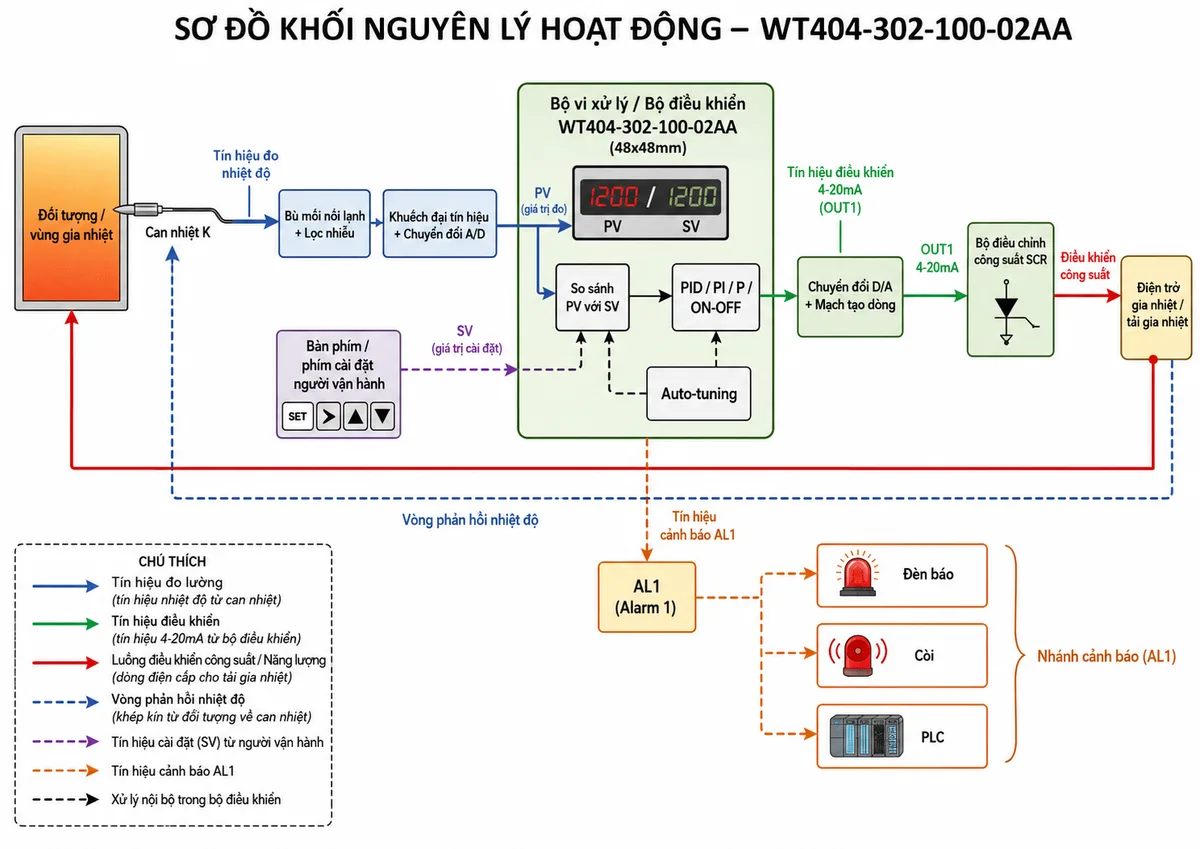

Nguyên lý hoạt động

Khi nhiệt độ thấp hơn SV, bộ điều khiển tăng mức tín hiệu OUT1 để SCR cấp thêm công suất cho tải gia nhiệt. Khi PV tiến gần SV, thuật toán điều khiển giảm dần tín hiệu đầu ra nhằm hạn chế dao động và vượt nhiệt. Nếu nhiệt độ hoặc trạng thái hệ thống đạt điều kiện cảnh báo đã cài đặt, ngõ ra AL1 sẽ chuyển trạng thái để kích hoạt thiết bị báo hiệu hoặc gửi tín hiệu đến hệ thống giám sát.

Vai trò của Auto-tuning

Chức năng Auto-tuning tạo một quá trình thử điều khiển có kiểm soát để đánh giá tốc độ tăng nhiệt, độ trễ và quán tính của đối tượng. Từ phản ứng thu được, bộ điều khiển xác định bộ tham số PID phù hợp hơn so với việc người vận hành phải thử từng giá trị bằng phương pháp thủ công.

Auto-tuning nên được thực hiện khi máy đã lắp đặt đầy đủ cảm biến, SCR, điện trở và tải nhiệt thực tế. Trong thời gian hiệu chỉnh, nhiệt độ có thể dao động quanh giá trị đặt nên cần bảo đảm vật liệu hoặc thiết bị trong máy chịu được quá trình thử này.

Ứng dụng tiêu biểu

• Điều khiển nhiệt độ lò sấy, tủ sấy và buồng gia nhiệt.
• Điều khiển điện trở trong máy ép nhựa, máy đùn và khuôn gia nhiệt.
• Điều khiển dao nhiệt, thanh hàn nhiệt và máy đóng gói.
• Ổn định nhiệt độ bồn gia nhiệt, nồi nấu và hệ thống xử lý chất lỏng.
• Điều khiển nhiệt trong máy chế biến thực phẩm, dệt may, in ấn và sản xuất bao bì.
• Kết nối với SCR để điều chỉnh công suất tải nhiệt theo tín hiệu tuyến tính 4-20mA.
• Giám sát nhiệt độ và truyền cảnh báo đến đèn, còi hoặc PLC của dây chuyền.

Lưu ý khi lắp đặt và vận hành

• Ngắt nguồn, thực hiện khóa và treo thẻ LOTO trước khi thao tác tại terminal của bộ điều khiển hoặc mạch SCR.
• Đối chiếu sơ đồ chân và điện áp nguồn trên nhãn sản phẩm trước khi cấp điện.
• Không đấu ngõ ra 4-20mA trực tiếp vào điện trở gia nhiệt, cuộn contactor hoặc tải công suất.
• Kiểm tra đầu vào của SCR có tương thích với tín hiệu 4-20mA và đấu đúng cực dương, cực âm.
• Sử dụng CB hoặc cầu chì phù hợp cho mạch điều khiển và thiết bị bảo vệ riêng cho mạch động lực của tải.
• Nối đất bảo vệ PE cho tủ điện, bộ điều chỉnh công suất và các bộ phận kim loại có khả năng mang điện khi xảy ra sự cố.
• Tách dây cảm biến khỏi dây động lực; khi bắt buộc phải giao nhau nên bố trí giao cắt gần vuông góc.
• Không thực hiện Auto-tuning khi quá trình không cho phép nhiệt độ dao động hoặc có nguy cơ làm hỏng sản phẩm.

Cam kết và nơi mua hàng

Khi lựa chọn Shihlin WT404-302-100-02AA chính hãng, khách hàng cần kiểm tra đúng model, loại cảm biến K, ngõ ra 4-20mA và số lượng cảnh báo để bảo đảm tương thích với thiết kế tủ điện hiện có.

• Sản phẩm mới, đúng mã hàng và đúng cấu hình đặt mua.
• Hỗ trợ đối chiếu model, ngõ vào, ngõ ra và phương án kết nối với SCR.
• Cung cấp chứng từ, hóa đơn và chính sách bảo hành theo điều kiện bán hàng.
• Hỗ trợ giao hàng và tư vấn ứng dụng cho khách hàng trên toàn quốc.

Để nhận báo giá và đặt mua bộ điều khiển nhiệt độ Shihlin WT404-302-100-02AA chính hãng, hãy liên hệ trực tiếp với thietbicodien để được kiểm tra cấu hình và tư vấn thiết bị SCR phù hợp.

Câu hỏi thường gặp (FAQ)

WT404-302-100-02AA sử dụng loại cảm biến nhiệt độ nào?

Phiên bản này được cấu hình cho can nhiệt K. Khi đấu nối cần đúng cực tính và sử dụng dây bù tương thích với can nhiệt K để hạn chế sai số đo.

Ngõ ra 4-20mA có thể cấp trực tiếp cho điện trở gia nhiệt không?

Không. Ngõ ra 4-20mA chỉ là tín hiệu điều khiển có công suất nhỏ. Tín hiệu này phải được đưa đến SCR, bộ điều khiển công suất hoặc thiết bị nhận analog tương thích trước khi điều khiển điện trở gia nhiệt.

Vì sao nên sử dụng ngõ ra 4-20mA với bộ điều chỉnh công suất SCR?

Tín hiệu 4-20mA cho phép SCR thay đổi công suất tải theo tỷ lệ thay vì chỉ đóng hoặc ngắt hoàn toàn. Cách điều khiển này phù hợp với hệ thống cần nhiệt độ ổn định, hạn chế dao động và giảm số lần đóng cắt cơ khí.

Ngõ ra Alarm của thiết bị dùng để làm gì?

Một ngõ ra cảnh báo AL1 có thể được cài đặt để báo nhiệt độ cao, nhiệt độ thấp hoặc một điều kiện giám sát phù hợp. Tiếp điểm cảnh báo có thể kết nối với đèn, còi, relay trung gian hoặc đầu vào số của PLC.

Auto-tuning có thay thế hoàn toàn việc hiệu chỉnh hệ thống không?

Auto-tuning giúp xác định nhanh tham số PID dựa trên phản ứng nhiệt của hệ thống, nhưng người vận hành vẫn cần theo dõi kết quả và tinh chỉnh khi tải, vị trí cảm biến hoặc yêu cầu công nghệ thay đổi.

WT404-302-100-02AA có thể điều khiển theo chế độ ON/OFF không?

Có. Ngoài PID, thiết bị còn hỗ trợ các phương thức PI, P hoặc ON/OFF. Chế độ phù hợp cần được lựa chọn theo độ chính xác yêu cầu, quán tính nhiệt và đặc tính của tải.

Khi nhiệt độ hiển thị không ổn định cần kiểm tra những gì?

Cần kiểm tra cực tính và tình trạng can nhiệt K, chất lượng dây bù, độ chắc của terminal, vị trí lắp đầu dò, khoảng cách với dây động lực và nguồn phát nhiễu. Cũng nên kiểm tra các tham số lọc, bù giá trị đo và nối đất của tủ điện.

Có cần dùng thiết bị bảo vệ riêng cho mạch gia nhiệt không?

Có. Mạch động lực cấp cho SCR và điện trở cần được bảo vệ bằng CB hoặc cầu chì phù hợp. Bộ điều khiển nhiệt độ không thay thế thiết bị bảo vệ quá dòng, ngắn mạch, rò điện hoặc bảo vệ quá nhiệt độc lập.
